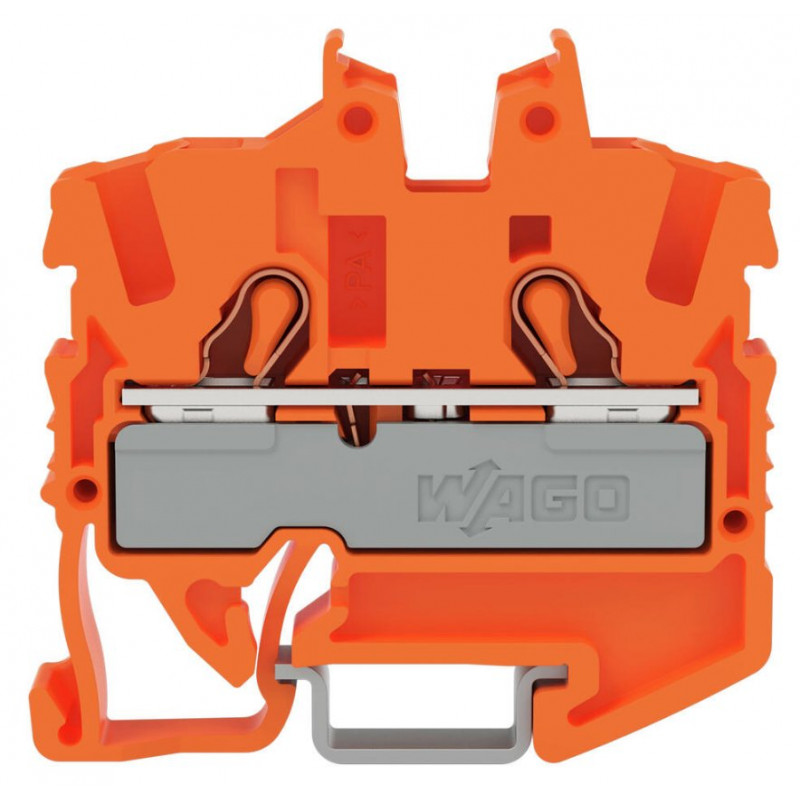

TOPJOB S Zł. MINI 2-przew 2,5mm2 pomarańczowa

Parametry:

• złączka przelotowa Mini 2-przewodowa;
• z otworem montażowym;
• 2,5 mm²;
• z otworem pomiarowym;
• opis z boku i na środku;
• na szynę 15;
• Push-in CAGE CLAMP®;
• kolor: pomarańczowy

Parametry znamionowe wg IEC/EN

• kategoria przepięć: III
• stopień zanieczyszczenia: 3
• napięcie znamionowe: 800 V
• znamionowe napięcie udarowe: 8 kV
• prąd znamionowy: 24 A
• prąd przy przekroju przewodu (maks.) mm²: 32 A

Parametry zacisków

• zaciski: 2
• łączna liczba potencjałów: 1
• liczba poziomów: 1
• liczba miejsc na mostek: 1

Typ połączenia 1

• technika podłączania przewodu: Push-in CAGE CLAMP®
• sposób otwierania zacisku: przyrząd montażowy
• materiał podłączanego przewodu: miedź
• przekrój znamionowy: 2,5 mm²
• przewód jednodrutowy: 0,25 … 4 mm² / 22 … 12 AWG
• przewód jednodrutowy, montaż wtykowy bez narzędzi    1 … 4 mm² / 18 … 12 AWG
• przewód linkowy: 0,25 … 4 mm² / 22 … 12 AWG
• przewód linkowy, z tulejką, z kołnierzem z tworzywa: 0,25 … 2,5 mm² / 22 … 14 AWG
• przewód linkowy, z tulejką, montaż wtykowy bez narzędzi: 1 … 2,5 mm² / 18 … 14 AWG
• wskazówka (przekrój przewodu): W zależności od rodzaju przewodu wtykowo można montować także przewody o mniejszym przekroju.
• długość odizolowania przewodu: 10 … 12 mm / 0.39 … 0.47 in
• kierunek oprzewodowania: oprzewodowanie od czoła

Wymiary:

• szerokość: 5,2 mm / 0.205 in
• wysokość: 36,5 mm / 1.437 in
• głębokość od górnej krawędzi szyny: 30,8 mm / 1.213 in

Dane mechaniczne

• sposób montażu: szyna montażowa TS 15
• płaszczyzna opisu: opis na środku/z boku

Dane materiałowe

• kolor: pomarańczowy
• grupa materiału izolacyjnego: I
• materiał izolacyjny: poliamid (PA66)
• klasa palności wg UL 94: V0
• obciążenie ogniowe: 0,089MJ
• masa: 4,2g

Warunki środowiskowe

• temperatura montażu: -35 … +85°C
• długotrwała temperatura pracy: -60 … +105°C
