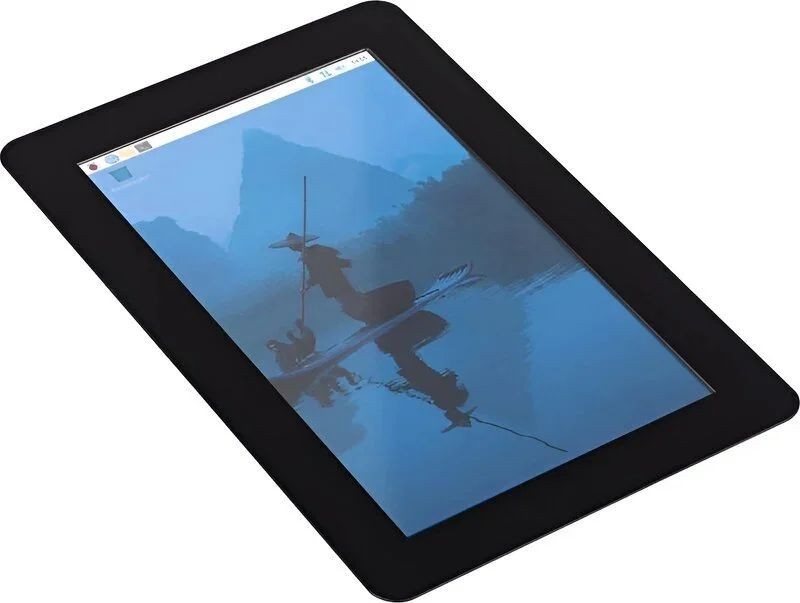

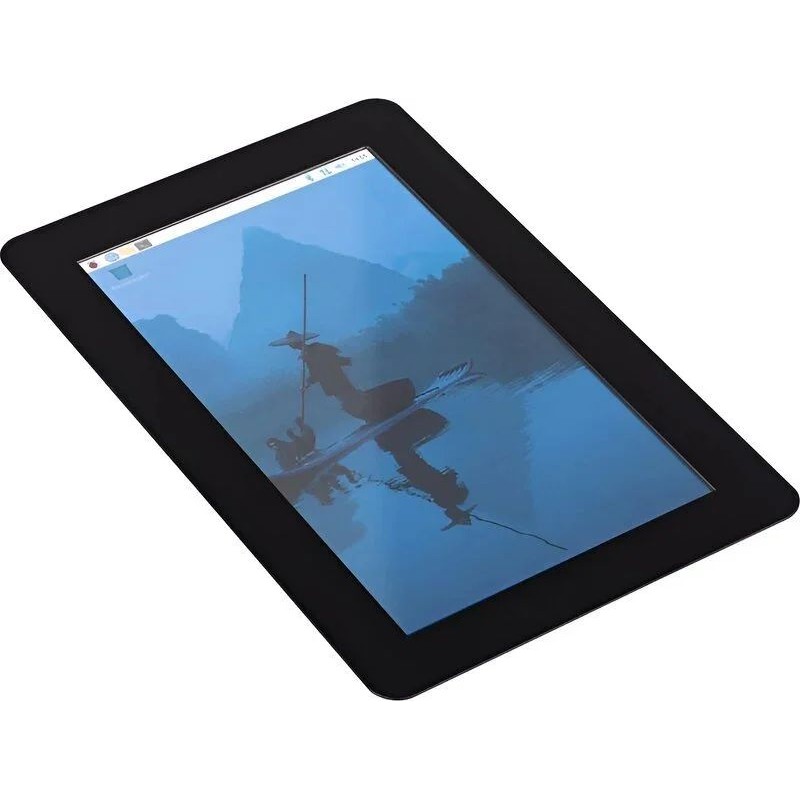

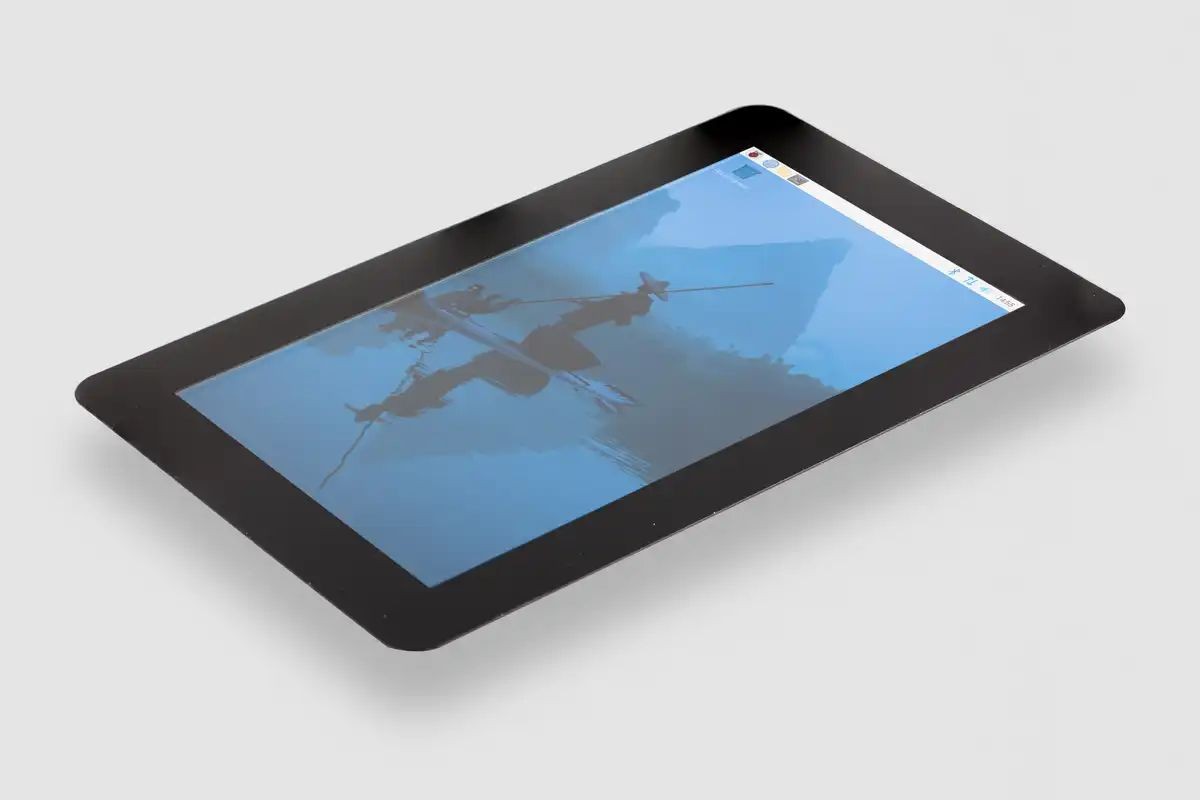

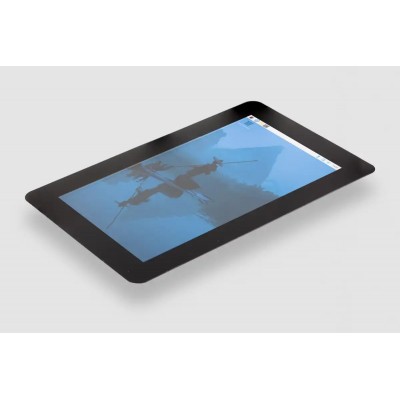

Raspberry Pi Touch Display 2 - 7-calowy ekran dotykowy DSI

Raspberry Pi Touch Display 2 to oficjalny 7-calowy ekran dotykowy do komputerów Raspberry Pi. Sprawdzi się w projektach interaktywnych, panelach sterowania, systemach informacyjnych, tabletach DIY, rozwiązaniach edukacyjnych oraz kompaktowych zestawach z Raspberry Pi.

Wyświetlacz oferuje rozdzielczość 720 x 1280 px, pojemnościowy panel dotykowy z obsługą do pięciu punktów jednocześnie oraz komunikację przez złącze DSI. Zasilanie odbywa się bezpośrednio z Raspberry Pi przez GPIO, dlatego ekran nie wymaga osobnego zasilacza.

Dlaczego warto

• 7-calowy ekran dotykowy do projektów Raspberry Pi.
• Rozdzielczość 720 x 1280 px zapewnia czytelny obraz w kompaktowym formacie.
• Pojemnościowy panel dotykowy obsługuje do 5 punktów dotyku jednocześnie.
• Interfejs DSI przesyła obraz i dane dotykowe przez taśmę FFC.
• Zasilanie z GPIO Raspberry Pi eliminuje potrzebę osobnego zasilacza do wyświetlacza.
• Obsługa klawiatury ekranowej ułatwia pracę bez fizycznej klawiatury.

Do paneli sterowania i projektów interaktywnych

Touch Display 2 dobrze sprawdzi się tam, gdzie Raspberry Pi ma działać jako gotowy interfejs użytkownika. Można wykorzystać go jako panel smart home, terminal dotykowy, ekran systemu informacyjnego, prosty kiosk, tablet DIY albo kompaktowe stanowisko z Raspberry Pi OS.

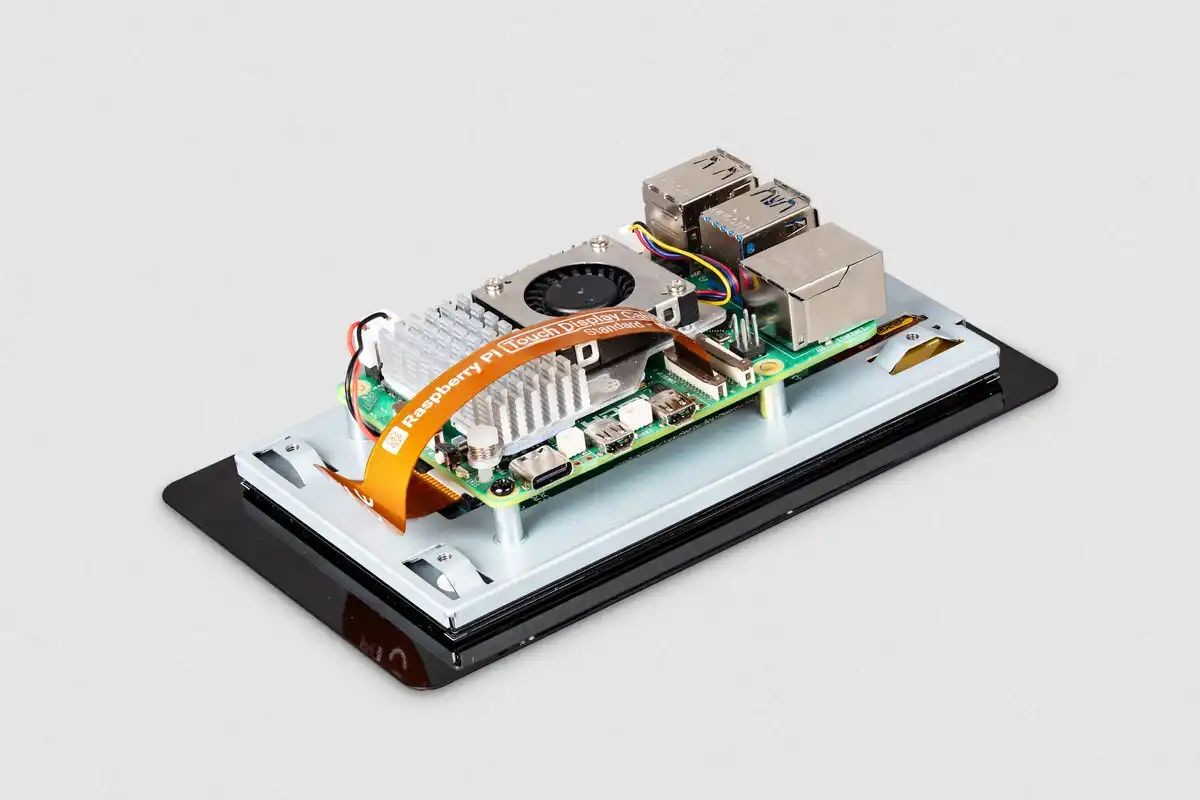

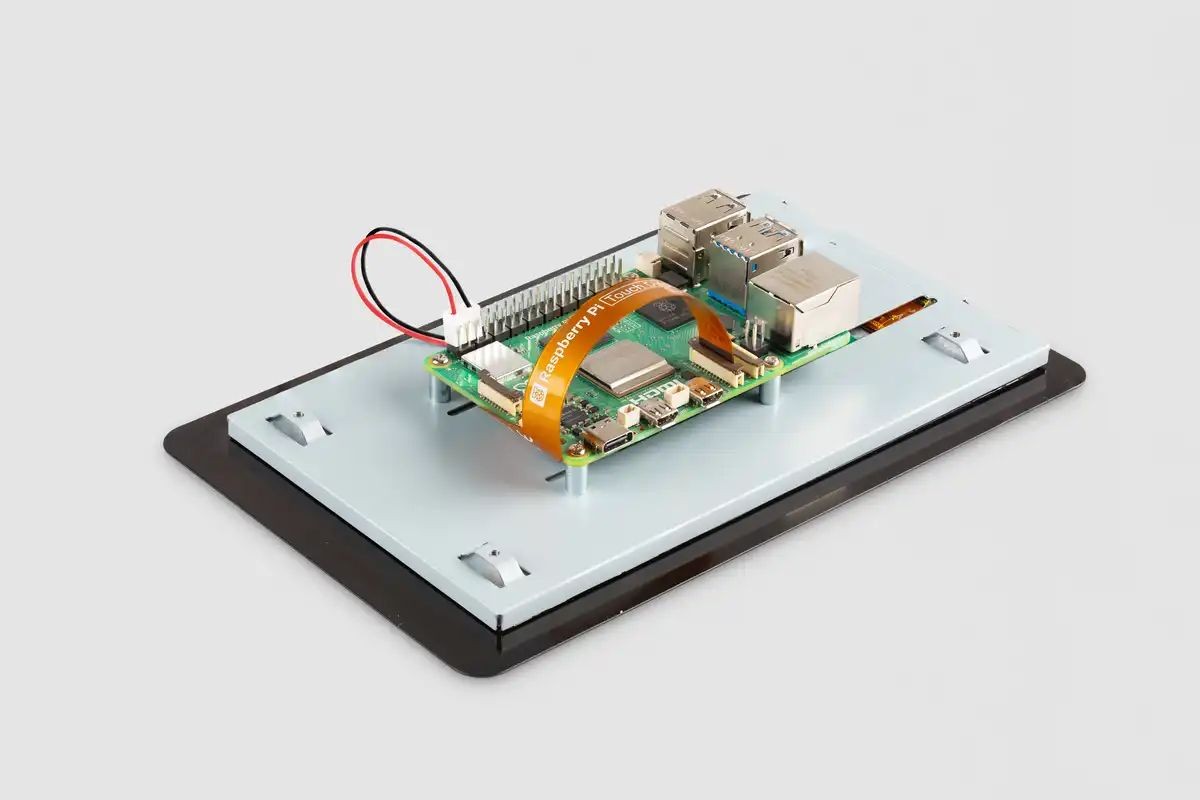

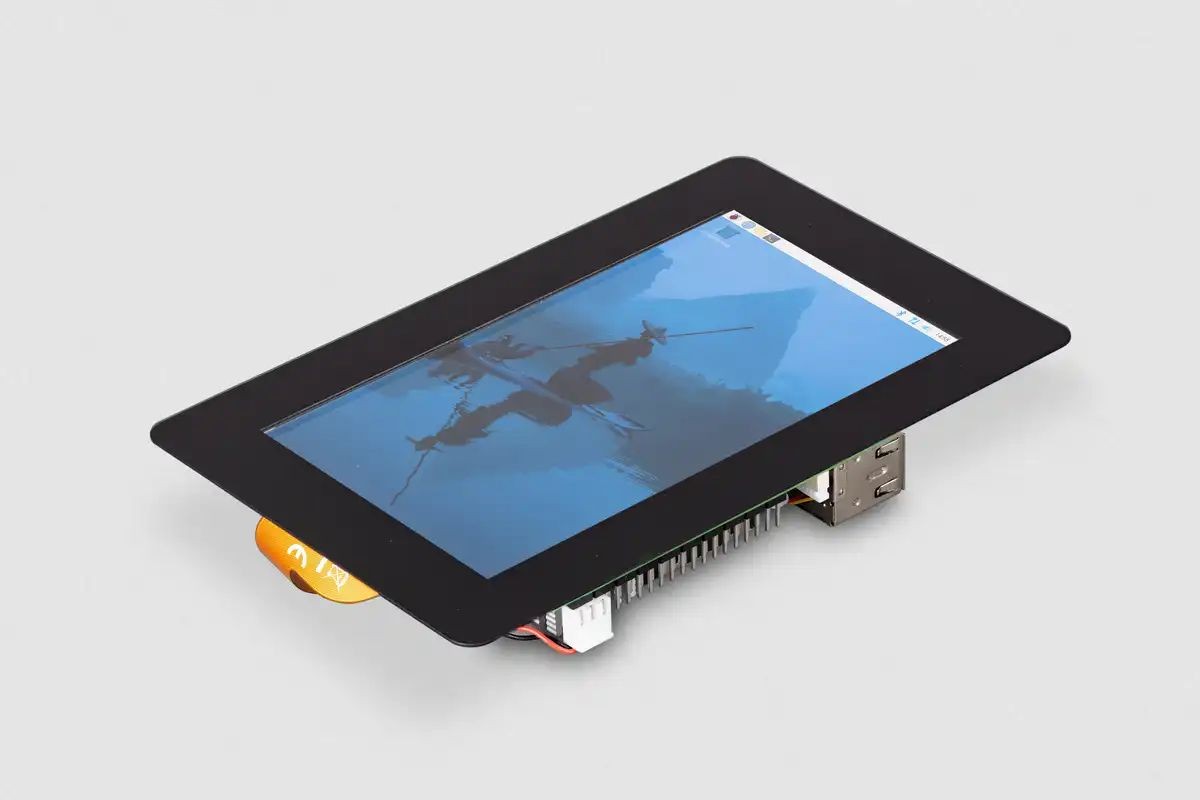

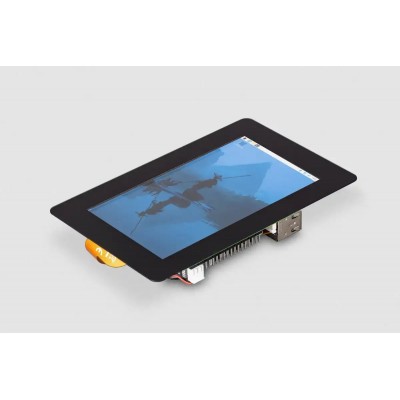

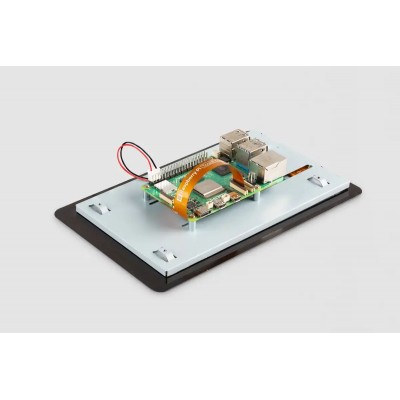

Możliwość montażu komputera Raspberry Pi z tyłu wyświetlacza pomaga zbudować estetyczne i zwarte urządzenie bez nadmiaru przewodów na biurku lub w obudowie projektu.

Zgodność z Raspberry Pi

Raspberry Pi Touch Display 2 jest kompatybilny z Raspberry Pi B+ i nowszymi modelami wyposażonymi w odpowiednie złącze DSI. Nie jest kompatybilny z Raspberry Pi Zero ani Raspberry Pi Keyboard, ponieważ urządzenia te nie mają złączy DSI.

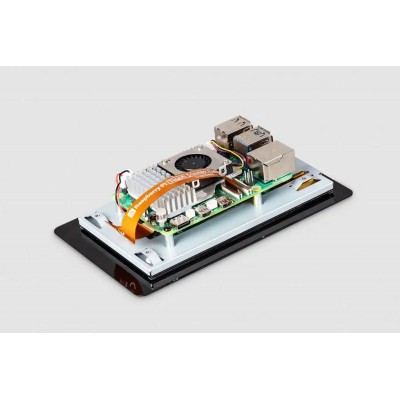

Raspberry Pi 5 oraz moduły Raspberry Pi Compute natywnie obsługują podłączenie maksymalnie dwóch wyświetlaczy Touch Display 2. Komputer Raspberry Pi w formacie SBC można zamontować bezpośrednio z tyłu ekranu.

Obraz, dotyk i obsługa systemu

Wyświetlacz pracuje w 24-bitowym formacie RGB i pozwala wyświetlać ponad 16 milionów kolorów. Pojemnościowy panel dotykowy obsługuje gesty i podstawową kontrolę pulpitu, na przykład zaznaczanie, przeciąganie, przewijanie oraz długie naciśnięcie w celu wyświetlenia menu.

Sterowniki w Raspberry Pi OS zapewniają pełną obsługę dotyku, a klawiatura ekranowa pozwala wygodnie korzystać z systemu bez podłączania fizycznej klawiatury.

Najważniejsze cechy

• Przekątna ekranu: 7 cali
• Rozdzielczość: 720 x 1280 px
• Typ wyświetlacza: LCD TFT
• Format obrazu: 24-bit RGB
• Typ dotyku: pojemnościowy
• Obsługa dotyku: do 5 punktów jednocześnie
• Powierzchnia: antyrefleksyjna
• Interfejs obrazu i dotyku: DSI przez taśmę FFC
• Zasilanie: z Raspberry Pi przez GPIO
• Kolor: czarny

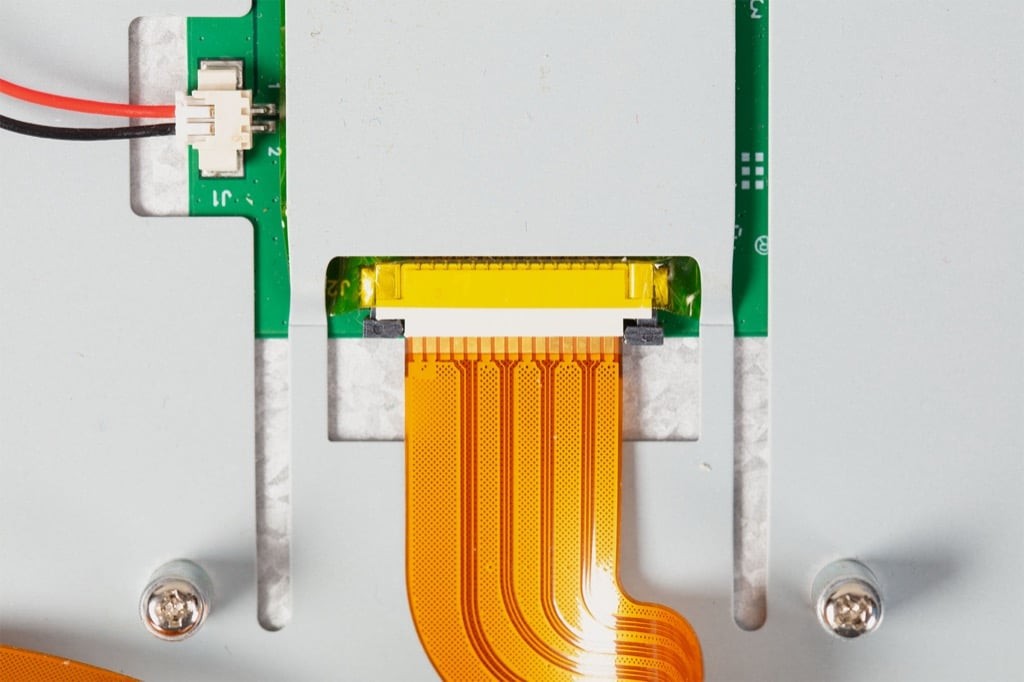

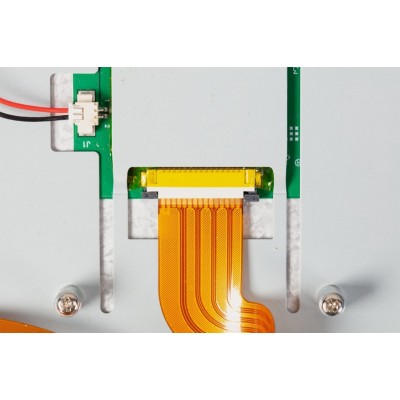

Podłączenie przez DSI i GPIO

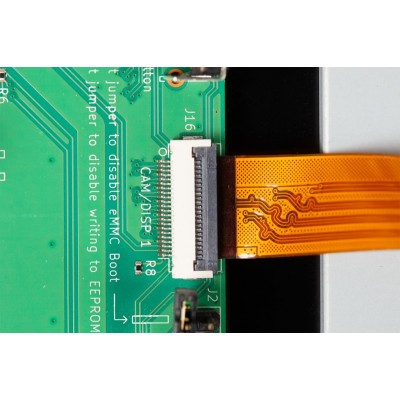

Touch Display 2 łączy się z Raspberry Pi przez złącze DSI, które przesyła obraz oraz dane dotykowe. W zestawie znajdują się taśmy FFC do podłączenia wyświetlacza do Raspberry Pi 5 oraz do Raspberry Pi 4 i starszych kompatybilnych modeli.

Zasilanie wyświetlacza odbywa się przez dołączony kabel GPIO. Przed podłączaniem taśm i przewodów należy odłączyć Raspberry Pi od zasilania oraz ostrożnie osadzić taśmy w złączach.

Ważne informacje montażowe

• Raspberry Pi 5 wykorzystuje dołączoną taśmę FFC 22 pin - 15 pin.
• Raspberry Pi 4 i starsze kompatybilne modele wykorzystują taśmę FFC 15 pin - 15 pin.
• Płytki Raspberry Pi Compute Module IO wymagają magistrali Raspberry Pi Standard-Mini FFC, sprzedawanej oddzielnie.
• Podłączanie taśm FFC należy wykonywać ostrożnie, bez nadmiernego nacisku na złącza.

Automatyczne wykrywanie

Urządzenia Raspberry Pi Model B+ i nowsze automatycznie wykrywają Touch Display 2. Ułatwia to uruchomienie wyświetlacza w typowych projektach opartych o Raspberry Pi OS.

Moduły obliczeniowe Raspberry Pi nie wykrywają automatycznie wyświetlaczy DSI, ponieważ są przeznaczone do zastosowań przemysłowych, w których integrator może dowolnie wykorzystać GPIO i interfejsy.

Zastosowania

• Panele sterowania smart home.
• Terminale dotykowe z Raspberry Pi.
• Systemy informacyjne i kioski.
• Tablety DIY i kompaktowe zestawy edukacyjne.
• Interfejsy HMI do projektów IoT.
• Stanowiska demonstracyjne i warsztatowe z Raspberry Pi OS.
• Projekty multimedialne i systemy kontroli urządzeń.

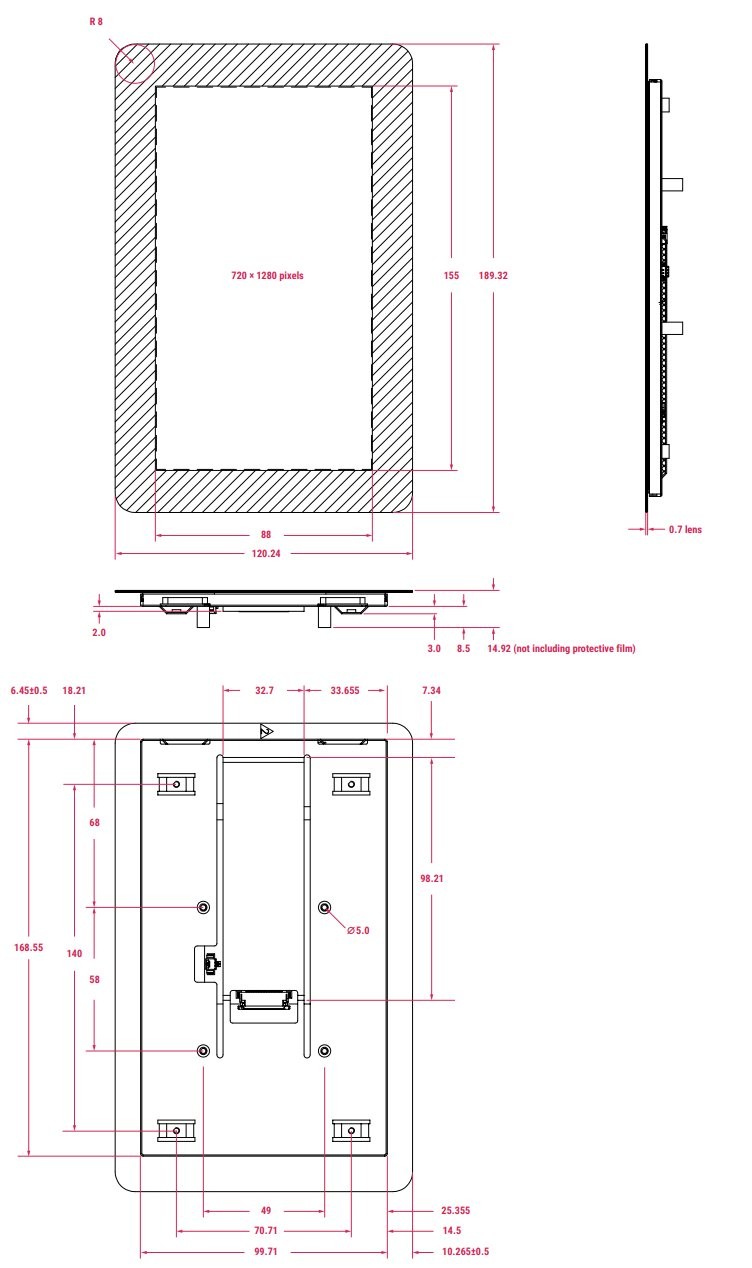

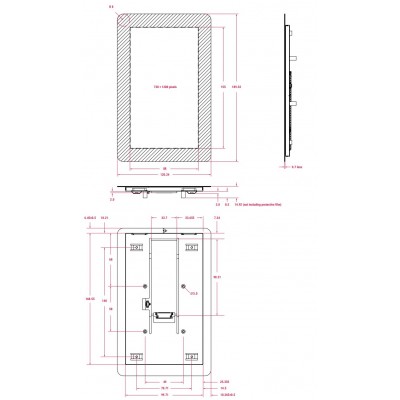

Wymiary

• Głębokość: 15 mm
• Wymiary obrysu: 189,5 x 120 mm
• Obszar oglądania: 155,5 x 88 mm
• Obszar aktywny: 154,5 x 87 mm

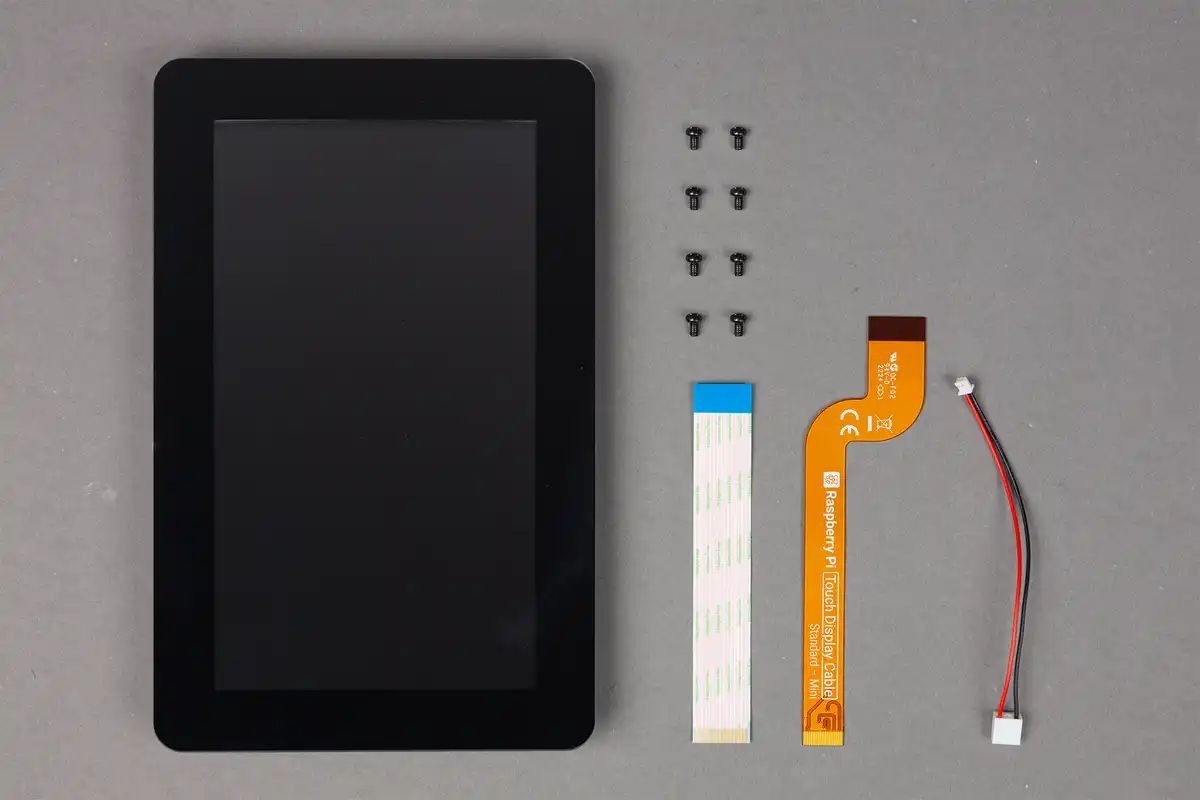

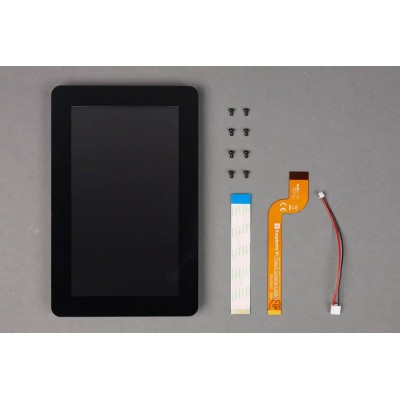

Co znajduje się w zestawie

• Raspberry Pi Touch Display 2 - 7-calowy ekran dotykowy DSI 720 x 1280 czarny.
• 8 śrub M2.5.
• Taśma FFC 15 pin - 15 pin do Raspberry Pi 4 i starszych kompatybilnych modeli.
• Taśma FFC 22 pin - 15 pin do Raspberry Pi 5.
• Kabel zasilający GPIO.

Parametry techniczne

• Producent: Raspberry Pi
• Model: Raspberry Pi Touch Display 2
• Przekątna ekranu: 7 cali
• Rozdzielczość: 720 x 1280 px
• Typ wyświetlacza: LCD TFT
• Format wyświetlania: 24-bit RGB
• Typ panelu dotykowego: pojemnościowy
• Obsługa dotyku: do 5 punktów jednocześnie
• Powierzchnia: antyrefleksyjna
• Interfejs obrazu i dotyku: DSI przez taśmę FFC
• Zasilanie: z Raspberry Pi przez GPIO
• Kolor: czarny
• Obszar aktywny: 154,5 x 87 mm

Zgodność z Raspberry Pi

Raspberry Pi Touch Display 2 jest kompatybilny z komputerami Raspberry Pi B+ oraz nowszymi modelami wyposażonymi w złącze DSI. Obejmuje to między innymi Raspberry Pi 3, Raspberry Pi 4 oraz Raspberry Pi 5. Wyświetlacz łączy się z komputerem przez taśmę FFC do złącza DSI, a zasilanie pobiera z Raspberry Pi przez GPIO.

Raspberry Pi 5

Raspberry Pi 5 obsługuje Touch Display 2 przez złącze DSI i wykorzystuje dołączoną taśmę FFC 22 pin - 15 pin. Raspberry Pi 5 natywnie obsługuje podłączenie maksymalnie dwóch wyświetlaczy Touch Display 2, o ile projekt i zasilanie są odpowiednio przygotowane. Oficjalna dokumentacja potwierdza, że Raspberry Pi 5 oraz moduły Compute mogą obsługiwać do dwóch takich wyświetlaczy.

Raspberry Pi 4 i starsze kompatybilne modele

Raspberry Pi 4 oraz starsze kompatybilne modele z rodziny Raspberry Pi B+ i nowsze korzystają z dołączonej taśmy FFC 15 pin - 15 pin. W typowej konfiguracji ekran jest automatycznie wykrywany przez Raspberry Pi OS, co ułatwia uruchomienie wyświetlacza bez ręcznej konfiguracji.

Raspberry Pi Compute Module - ważne doprecyzowanie

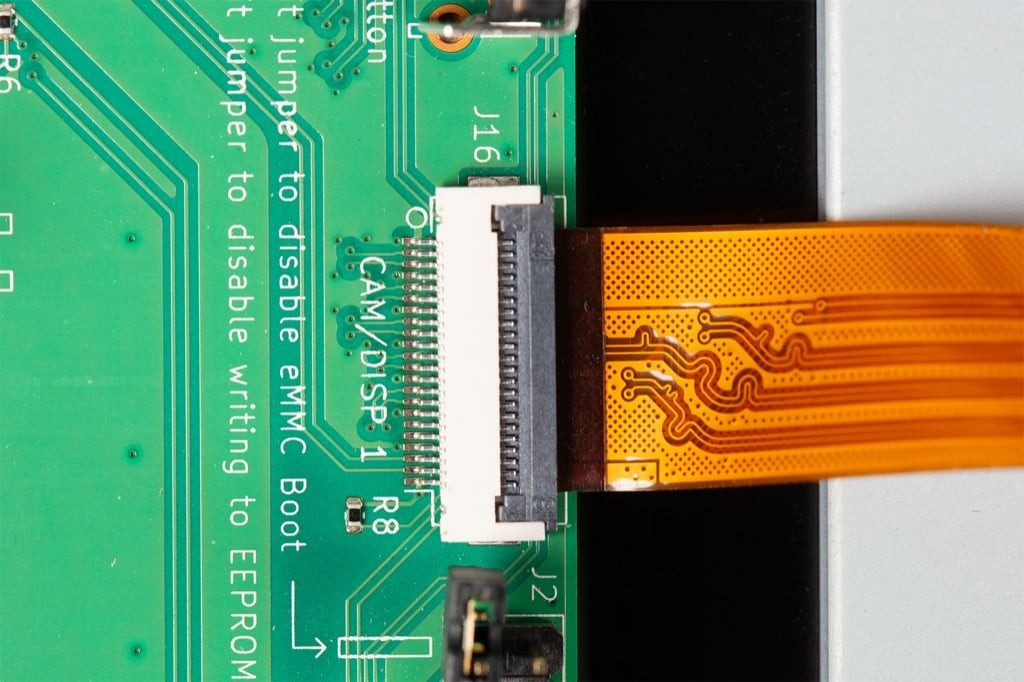

Touch Display 2 może być używany z modułami Raspberry Pi Compute Module, ale nie podłącza się go do samego, „gołego” modułu Compute Module. W praktyce wymagane jest użycie odpowiedniej płytki bazowej, płytki IO lub własnej płytki nośnej, która wyprowadza interfejs DSI oraz pozwala podłączyć zasilanie i taśmę sygnałową.

Moduły Raspberry Pi Compute Module są przeznaczone do integracji w projektach przemysłowych i własnych urządzeniach, dlatego sposób podłączenia wyświetlacza zależy od zastosowanej płytki bazowej. Oficjalna dokumentacja Raspberry Pi wskazuje, że aby podłączyć Touch Display 2 do Compute Module, należy korzystać z odpowiedniego rozwiązania z wyprowadzonym interfejsem DSI.

Brak zgodności

Wyświetlacz nie jest kompatybilny z Raspberry Pi Zero oraz komputerami Raspberry Pi w formie klawiatury, ponieważ nie mają one złącza DSI wymaganego do podłączenia Touch Display 2.

Krótko mówiąc

• Raspberry Pi B+ i nowsze modele z DSI - kompatybilne
• Raspberry Pi 4 - kompatybilne, taśma FFC 15 pin - 15 pin
• Raspberry Pi 5 - kompatybilne, taśma FFC 22 pin - 15 pin
• Raspberry Pi Compute Module - kompatybilne przez odpowiednią płytkę bazową / IO z DSI
• Raspberry Pi Zero - niekompatybilne
• Raspberry Pi Keyboard / komputery Raspberry Pi w formie klawiatury - niekompatybilne

Podsumowanie

Raspberry Pi Touch Display 2 to wygodny sposób na zbudowanie kompaktowego, dotykowego interfejsu dla Raspberry Pi. Oficjalna konstrukcja, połączenie przez DSI, zasilanie z GPIO, obsługa multitouch i możliwość montażu Raspberry Pi z tyłu ekranu sprawiają, że wyświetlacz dobrze nadaje się zarówno do nauki, jak i do praktycznych projektów sterowania, automatyki oraz prezentacji danych.
