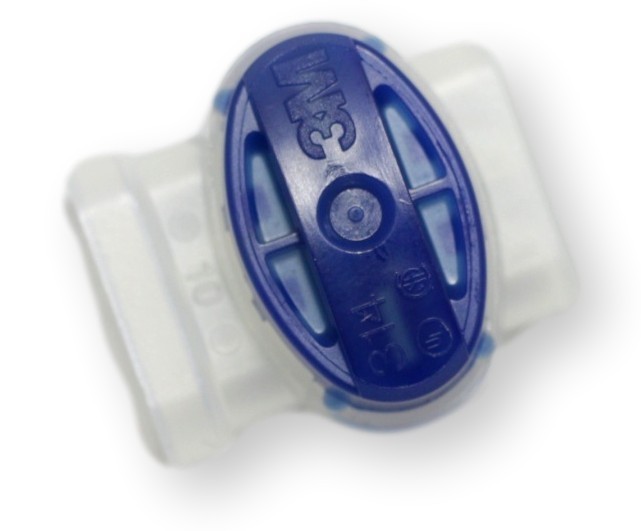

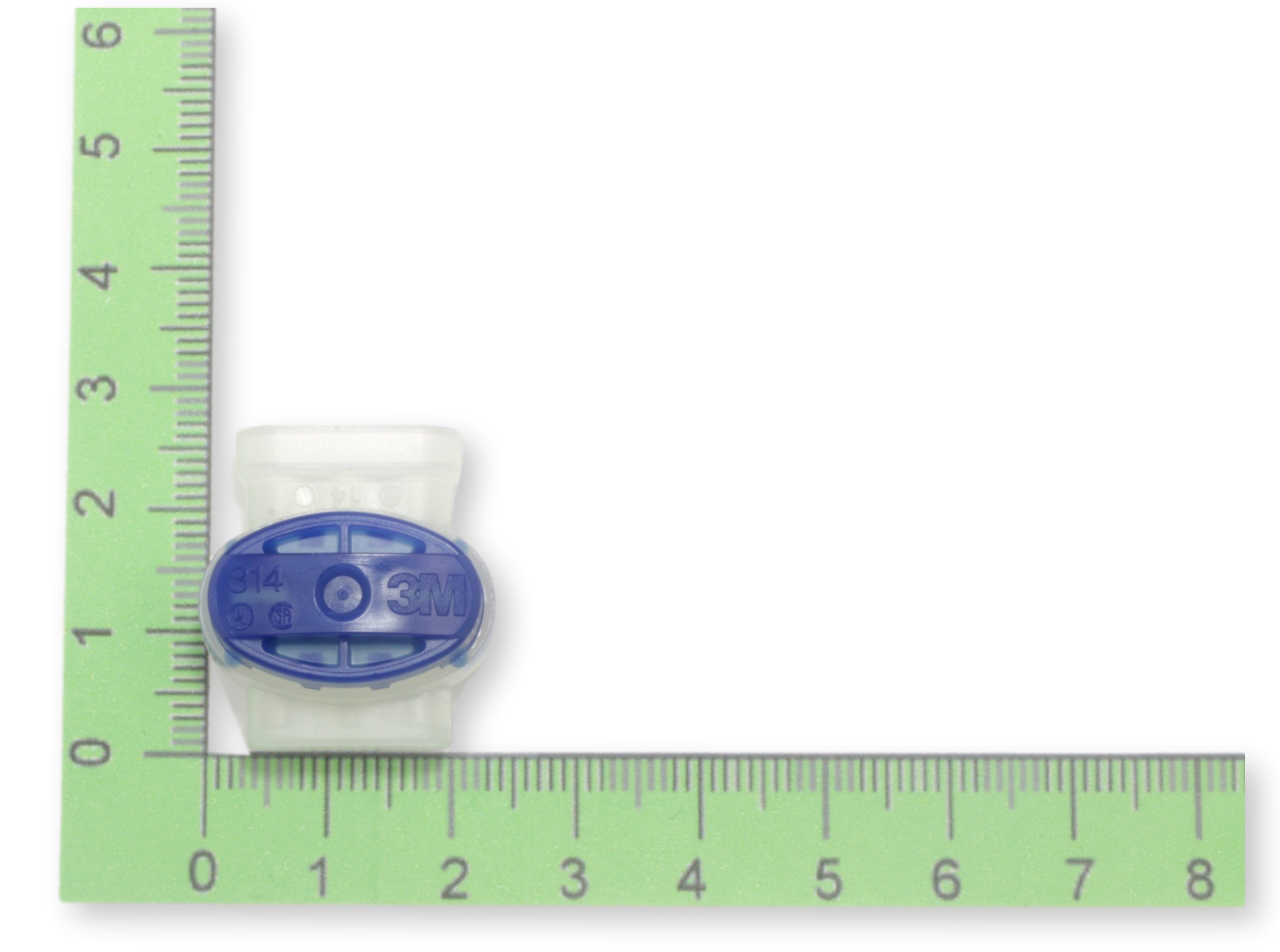

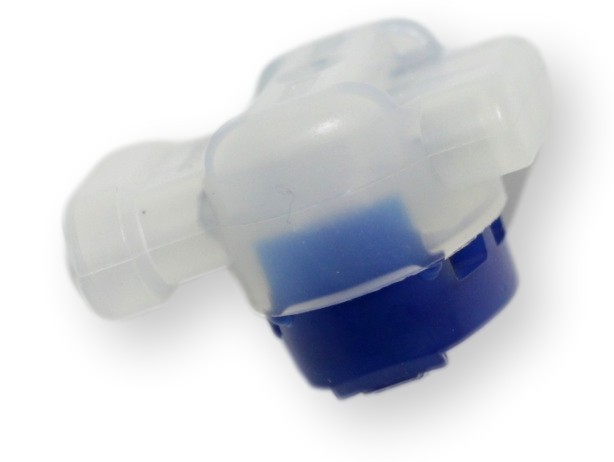

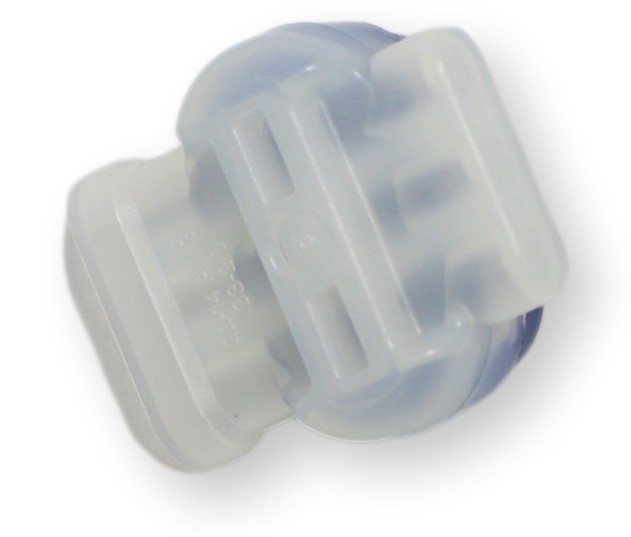

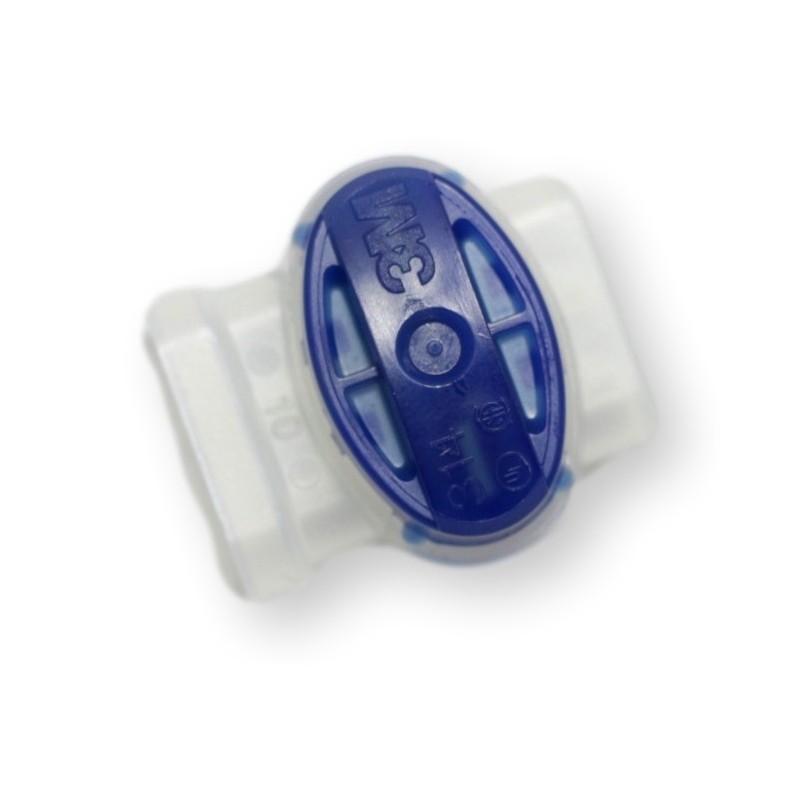

Złączka przewodowa 3M Scotchlok 314 IDC

Oryginalna złączka przewodowa 3M Scotchlok 314 przeznaczona do szybkiego łączenia dwóch lub trzech przewodów bez konieczności wcześniejszego zdejmowania izolacji.

Złącze wykorzystuje technologię IDC - Insulation Displacement Connection. Podczas zaciskania specjalny styk w kształcie litery U przemieszcza izolację i uzyskuje bezpośredni kontakt z miedzianą żyłą przewodu.

Oferta dotyczy 1 sztuki złączki.

Dlaczego warto?

• ✅ Łączenie przewodów bez wcześniejszego zdejmowania izolacji
• Do dwóch lub trzech końców przewodów
• Do przewodów miedzianych - zarówno drutu, jak i linki
• Zakres przekrojów 0,5-1,5 mm²
• Maksymalne napięcie znamionowe 600 V
• Konstrukcja przystosowana do wykonywania połączeń odpornych na wilgoć
• Sprawdzone rozwiązanie marki 3M Scotchlok

Technologia IDC - bez zdejmowania izolacji

Scotchlok 314 wykorzystuje technologię IDC, dzięki której przewody można umieścić bezpośrednio w kanałach złącza bez wcześniejszego odizolowywania ich końców.

Podczas prawidłowego zaciskania metalowy styk U przemieszcza warstwę izolacyjną i kontaktuje się bezpośrednio z przewodnikiem. Pozwala to ograniczyć liczbę czynności montażowych i ułatwia wykonywanie szybkich, powtarzalnych połączeń.

📌 Złączka jest przeznaczona do połączenia dwóch lub trzech końców przewodów.

Do drutu i linki

Złączka może być stosowana z miedzianymi przewodami jednodrutowymi - drutem oraz miedzianymi przewodami wielodrutowymi - linką. Producent dopuszcza przewodniki cynowane i niecynowane.

Zakres przekrojów przewodów dla europejskiej specyfikacji produktu wynosi 0,5-1,5 mm². Odpowiadający zakres klasyfikacji AWG to 22-14 AWG.

Maksymalna średnica izolacji: 3,8 mm.

📌 Przed wykonaniem połączenia należy sprawdzić zarówno przekrój żyły, jak i średnicę izolacji stosowanego przewodu.

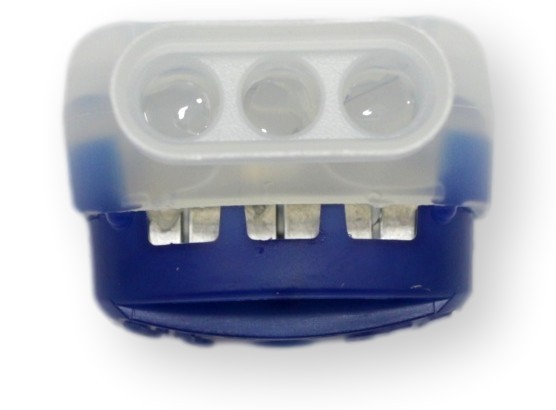

Styk U z ocynowanego mosiądzu

Elementem odpowiedzialnym za wykonanie połączenia elektrycznego jest styk U wykonany z ocynowanego mosiądzu. Podczas zaciskania styk przemieszcza izolację i uzyskuje kontakt z żyłą przewodu.

Dzięki takiej konstrukcji nie trzeba wcześniej zdejmować izolacji ani skręcać końców przewodów. Prawidłowe wykonanie połączenia wymaga jednak odpowiedniego dociśnięcia elementu złącza właściwym narzędziem.

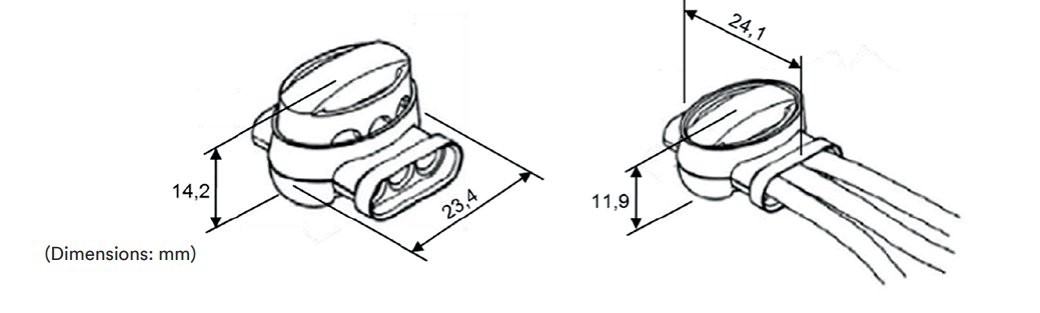

Najważniejsze parametry techniczne

• Producent: 3M
• Seria: Scotchlok
• Model: 314
• Numer produktu 3M: 7100166936
• Technologia połączenia: IDC - przemieszczenie izolacji
• Liczba łączonych przewodów: 2 lub 3
• Rodzaj przewodów: miedziane - jednodrutowe (drut) lub wielodrutowe (linka), cynowane lub niecynowane
• Zakres przekroju przewodów: 0,5-1,5 mm²
• Zakres przewodów: 22-14 AWG
• Maksymalna średnica izolacji: 3,8 mm
• Maksymalne napięcie znamionowe: 600 V
• Maksymalny zalecany prąd: 6 A dla 0,5 mm² oraz 17,5 A dla 1,5 mm²
• Materiał izolacyjny: trudnopalny nylon
• Materiał styku: ocynowany mosiądz
• Odporność na wilgoć: tak
• Klasa temperaturowa wg VDE: T40
• Kolor elementu dociskowego: niebieski

Odporność na wilgoć

Scotchlok 314 został zaprojektowany tak, aby prawidłowo wykonane połączenie było zabezpieczone przed wilgocią. Producent deklaruje czasowe uszczelnienie IPX8 - zanurzenie na głębokość 1 m przez 2 godziny zgodnie z EN 60998-2-3.

📌 Parametr IPX8 dotyczy prawidłowo wykonanego połączenia i nie oznacza możliwości stosowania złączki bez dodatkowej ochrony mechanicznej w dowolnych warunkach.

Jeżeli miejsce instalacji wymaga ochrony mechanicznej, złącze powinno być umieszczone w odpowiedniej puszce, obudowie lub innym chronionym miejscu.

Zgodność i certyfikacja

Dla złączki 3M Scotchlok 314 producent wskazuje zgodność z wymaganiami i certyfikacjami UL, CSA, VDE, CE oraz RoHS.

Zakresy parametrów mogą zależeć od stosowanej normy i sposobu klasyfikacji przewodów. Dla europejskiej specyfikacji w mm² należy przyjmować zakres 0,5-1,5 mm².

Jak wykonać połączenie?

1. Przed rozpoczęciem pracy odłącz zasilanie instalacji.
2. Sprawdź, czy przekrój przewodu oraz średnica jego izolacji mieszczą się w zakresie przewidzianym dla złączki.
3. Wprowadź końce przewodów w odpowiednie kanały bez wcześniejszego zdejmowania izolacji.
4. Dociśnij element złącza odpowiednim narzędziem, aby styk U wykonał połączenie.
5. Po zaciśnięciu sprawdź poprawność i stabilność wykonanego połączenia.

Zalecane narzędzie: 3M E-9BM lub odpowiednie szczypce nastawne typu slip joint.

Zastosowanie

Złączka 3M Scotchlok 314 jest praktycznym rozwiązaniem do wykonywania szybkich i powtarzalnych połączeń przewodów mieszczących się w zakresie parametrów określonych przez producenta.

• Łączenie dwóch lub trzech końców przewodów
• Przewody miedziane jednodrutowe - drut
• Przewody miedziane wielodrutowe - linka
• Prace montażowe i serwisowe
• Naprawy oraz wykonywanie nowych połączeń
• Połączenia wymagające odporności na wilgoć

📌 Przed zastosowaniem należy zweryfikować zgodność przekroju przewodu, średnicy izolacji, napięcia oraz warunków pracy z parametrami złącza.

Zawartość oferty

1 sztuka złączki przewodowej 3M Scotchlok 314.

To niewielki, praktyczny element instalacyjny pozwalający wykonywać połączenia drutu lub linki bez wcześniejszego zdejmowania izolacji. Odpowiedni dobór przewodów i prawidłowe zaciśnięcie są kluczowe dla uzyskania właściwego połączenia.
