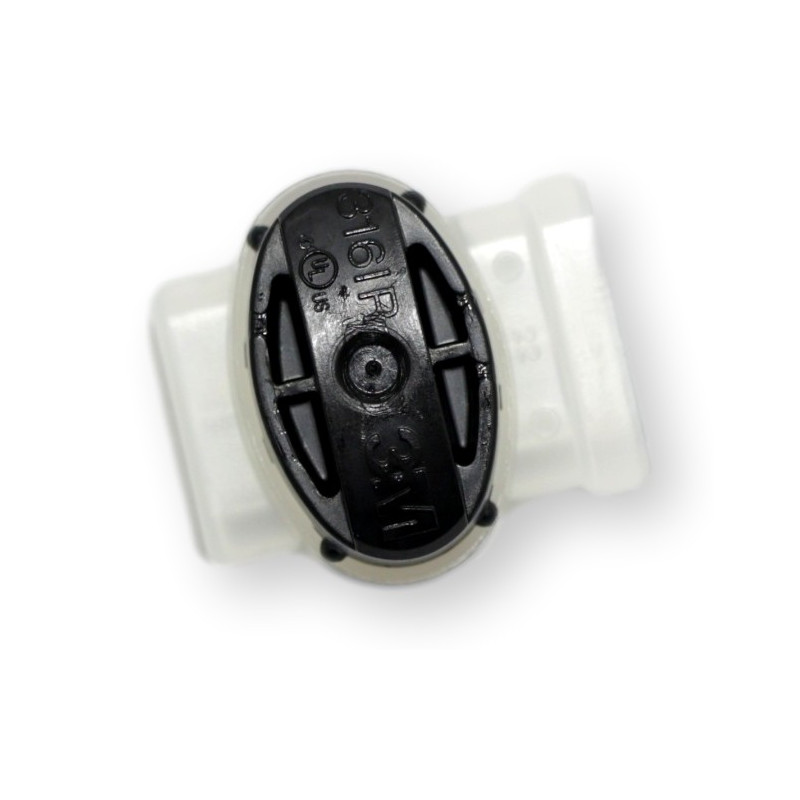

Szybkozłączka żelowa 3M Scotchlok 316IR

Żelowa szybkozłączka IDC do przewodów miedzianych 0,5–1,5 mm², odporna na wilgoć i przystosowana do pracy w gruncie.

Model 3M™ Scotchlok™ IDC 316IR umożliwia szybkie łączenie przewodów bez zdejmowania izolacji. Specjalny styk typu „U” nacina izolację i zapewnia pewny kontakt elektryczny, a wypełnienie żelowe chroni połączenie przed wilgocią i korozją.

Najważniejsze cechy

• Do przewodów miedzianych o przekroju 0,5–1,5 mm² (AWG 22–16)
• Obsługuje przewody o średnicy z izolacją do 3,8 mm
• Możliwość łączenia 2 lub 3 żył w układzie pigtail
• Styk sprężynowy „U-contact” – montaż bez zdejmowania izolacji
• Wypełnienie żelowe – odporność na wilgoć i praca w gruncie
• Temperatura pracy do 105 °C
• Obudowa z poliamidu (nylon), samogasnąca

Zastosowania

• Instalacje nawadniające
• Połączenia przewodów w gruncie i w ogrodzie
• Oświetlenie zewnętrzne i dekoracyjne
• Niskonapięciowe układy sterowania i zasilania (12–30 V)

Parametry techniczne

Producent: 3M

Seria: Scotchlok

Typ montażu: IDC (bez zdejmowania izolacji)

Przekrój przewodów: 0,5–1,5 mm² (AWG 22–16)

Średnica przewodu z izolacją: do 3,8 mm

Materiał styków: mosiądz

Materiał izolatora: nylon (poliamid)

Napięcie znamionowe: do 600 V (UL/IEC); zalecane w praktyce ≤30 V

Temperatura pracy: do 105 °C
