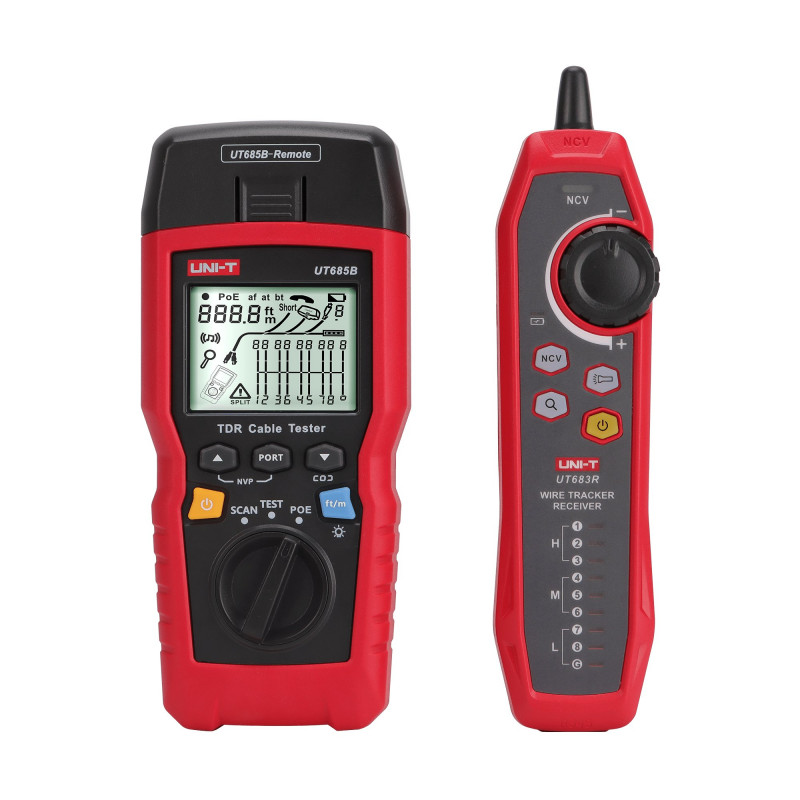

Miernik UNI-T UT685B KIT

UNI-T UT685B KIT – tester kabli TDR z detekcją PoE

Zaawansowany tester kabli sieciowych i koncentrycznych z TDR – szybka diagnostyka, pomiar długości, detekcja PoE i wykrywanie uszkodzeń.

Dlaczego warto

UT685B KIT to profesjonalny miernik do testowania przewodów telekomunikacyjnych i niskonapięciowych. Pozwala szybko wykryć uszkodzenia, zmierzyć długość kabla i sprawdzić standardy PoE – idealny dla instalatorów, serwisantów i osób pracujących przy sieciach LAN, CCTV oraz automatyce.

Najważniejsze cechy i zalety

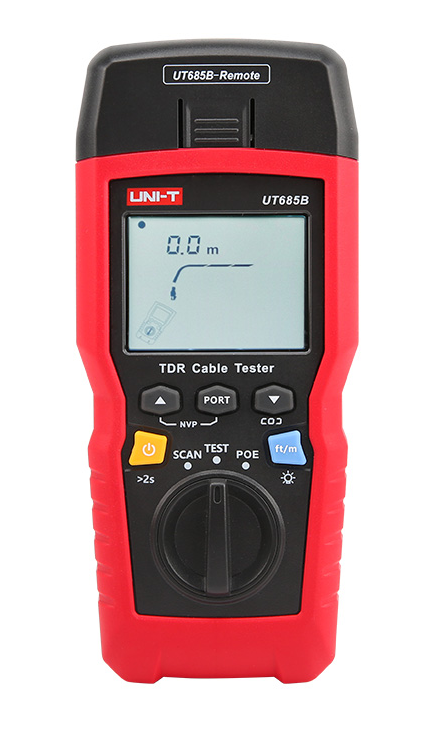

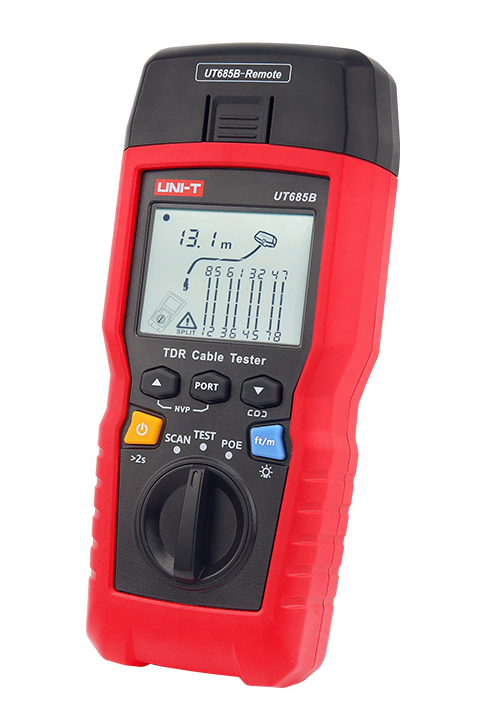

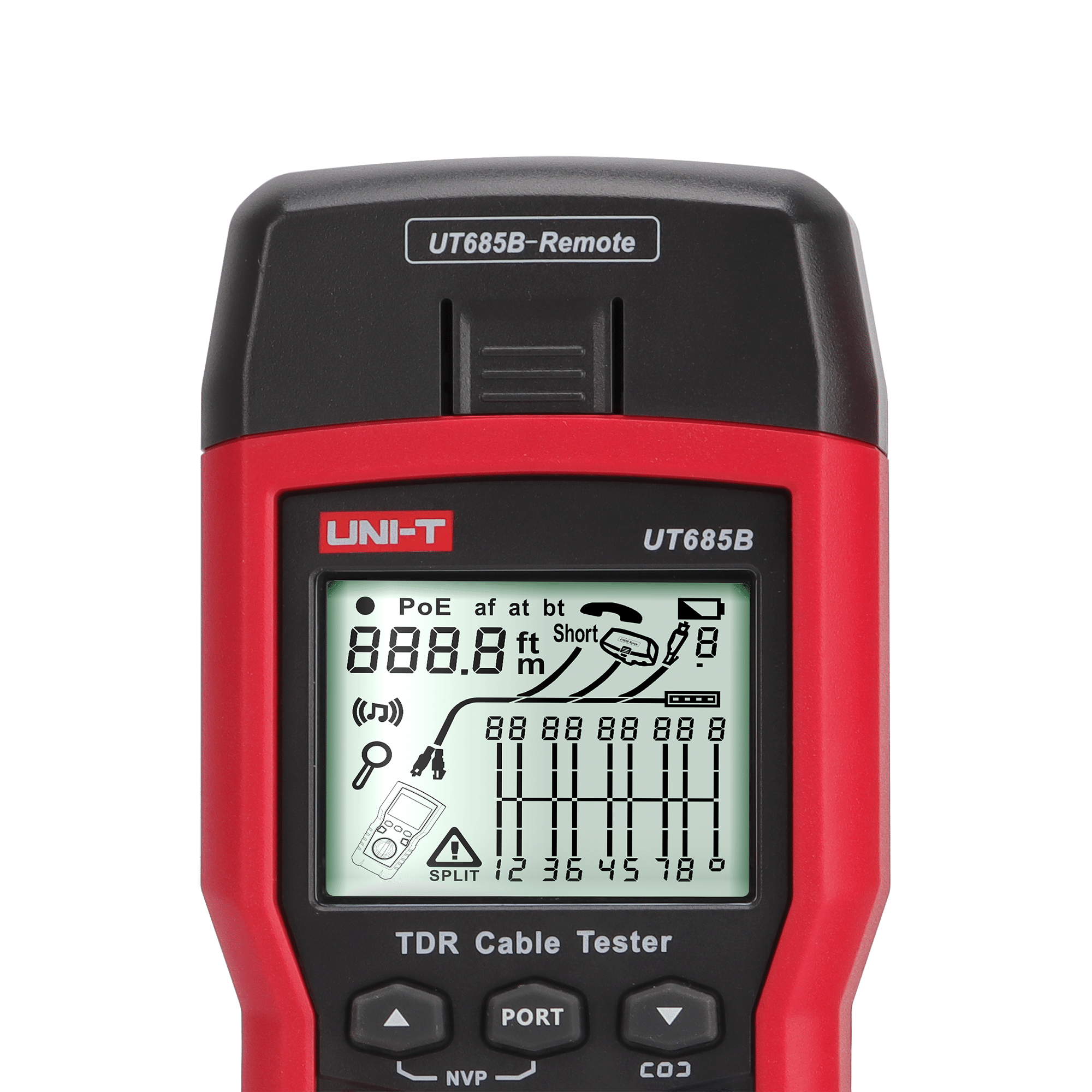

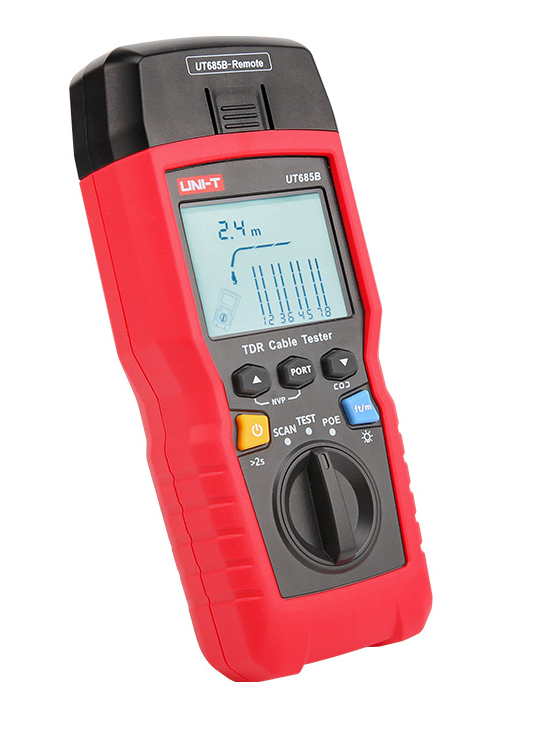

• 2.8 calowy podświetlany wyświetlacz LCD – czytelna praca w terenie
• Graficzny interfejs ułatwiający diagnostykę
• Testowanie kabli RJ45, RJ11 i koncentrycznych
• Pomiar długości kabli metodą TDR do 500 m
• Detekcja PoE oraz standardów 802.3AF i 802.3AT
• Sprawdzanie kolejności żył i lokalizowanie kabli

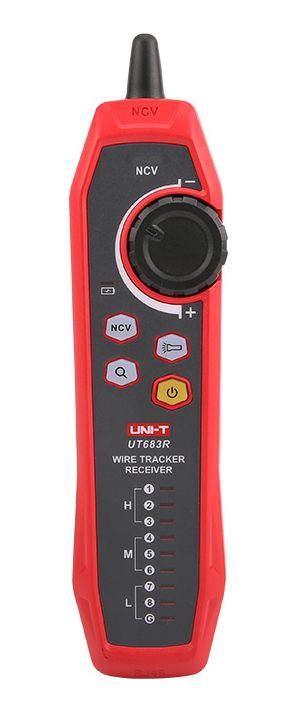

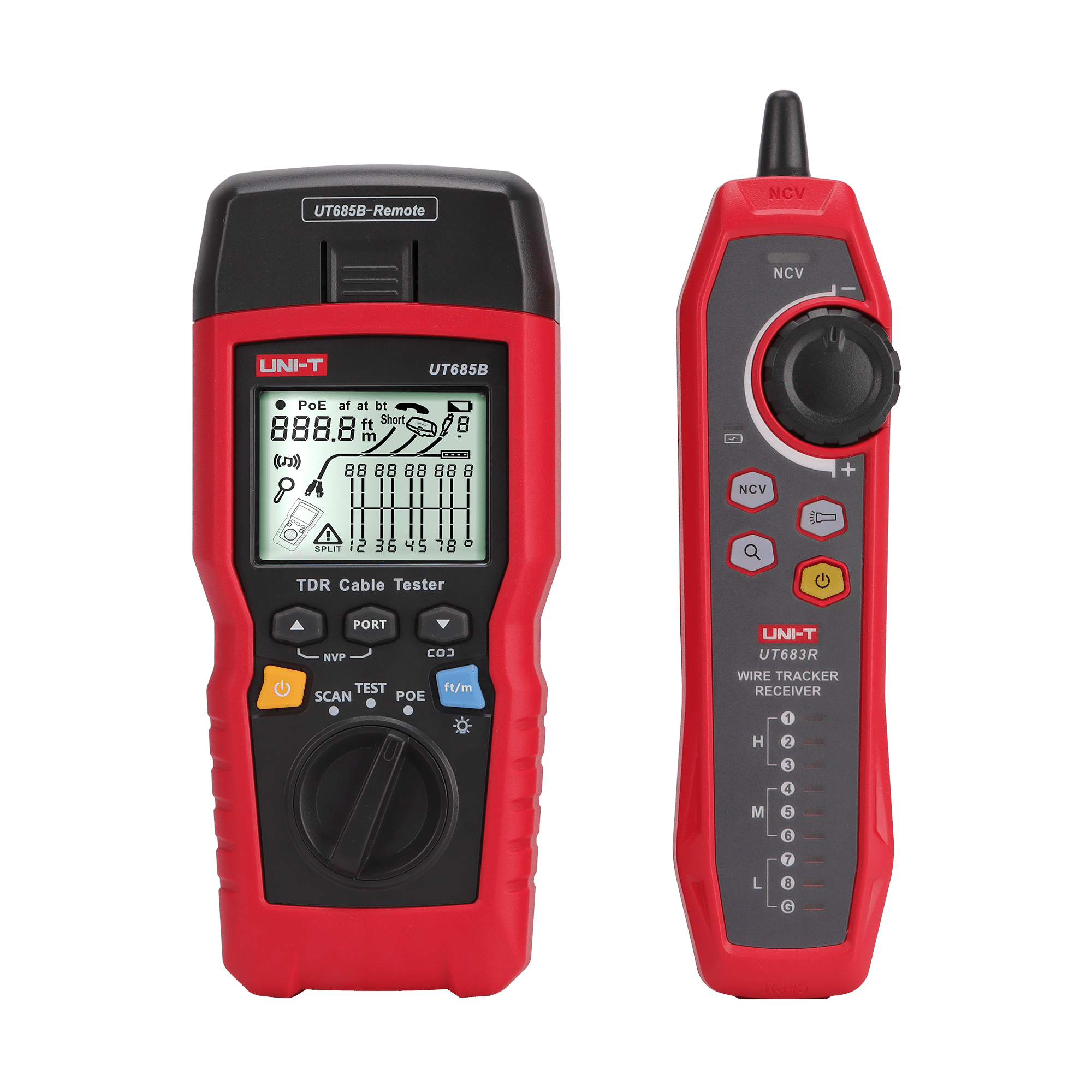

• Cyfrowy tryb hunt do szybkiego wyszukiwania przewodów
• Ochrona wejścia do 70V DC
• Certyfikacje CE, UKCA, RoHS

Szczegółowy opis funkcjonalności

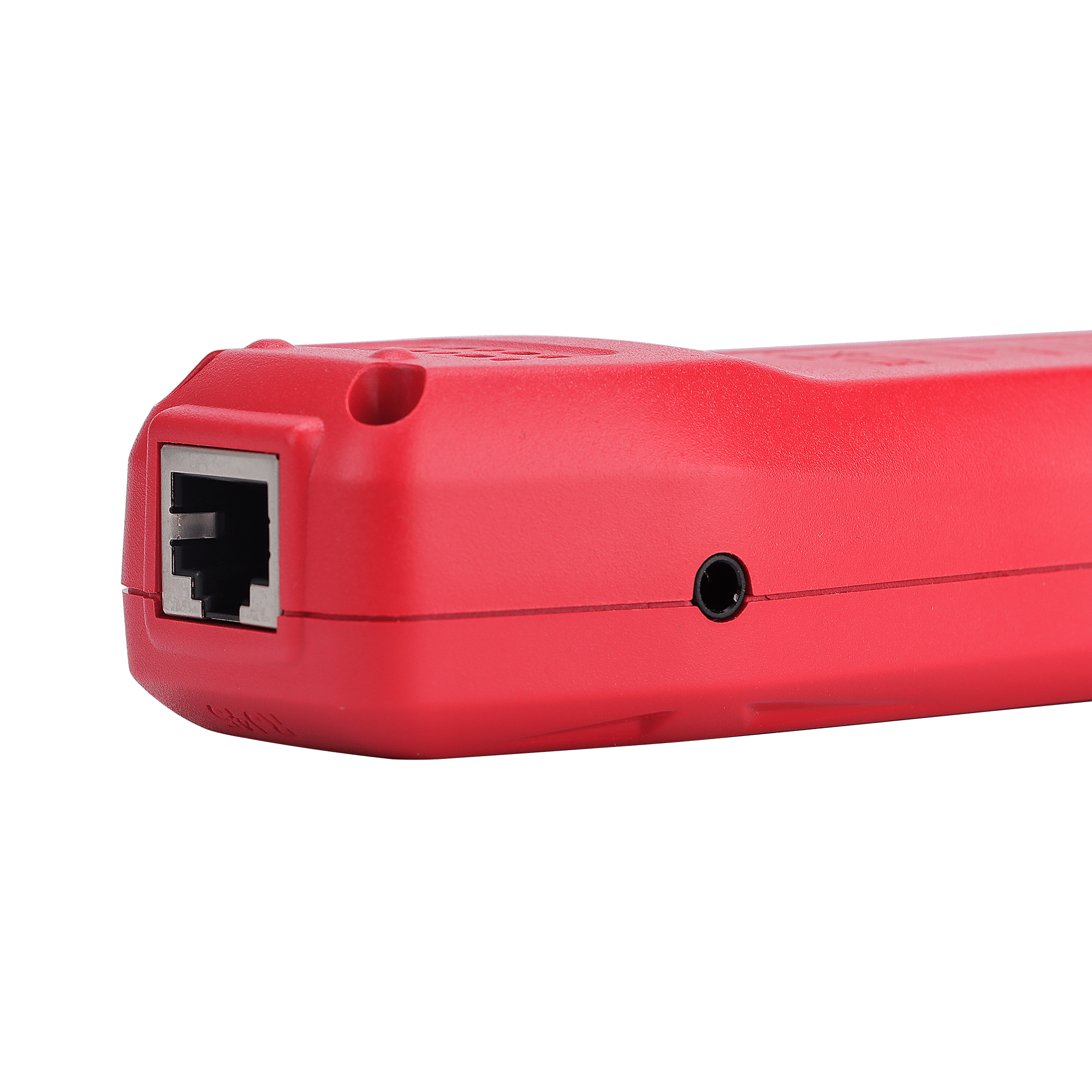

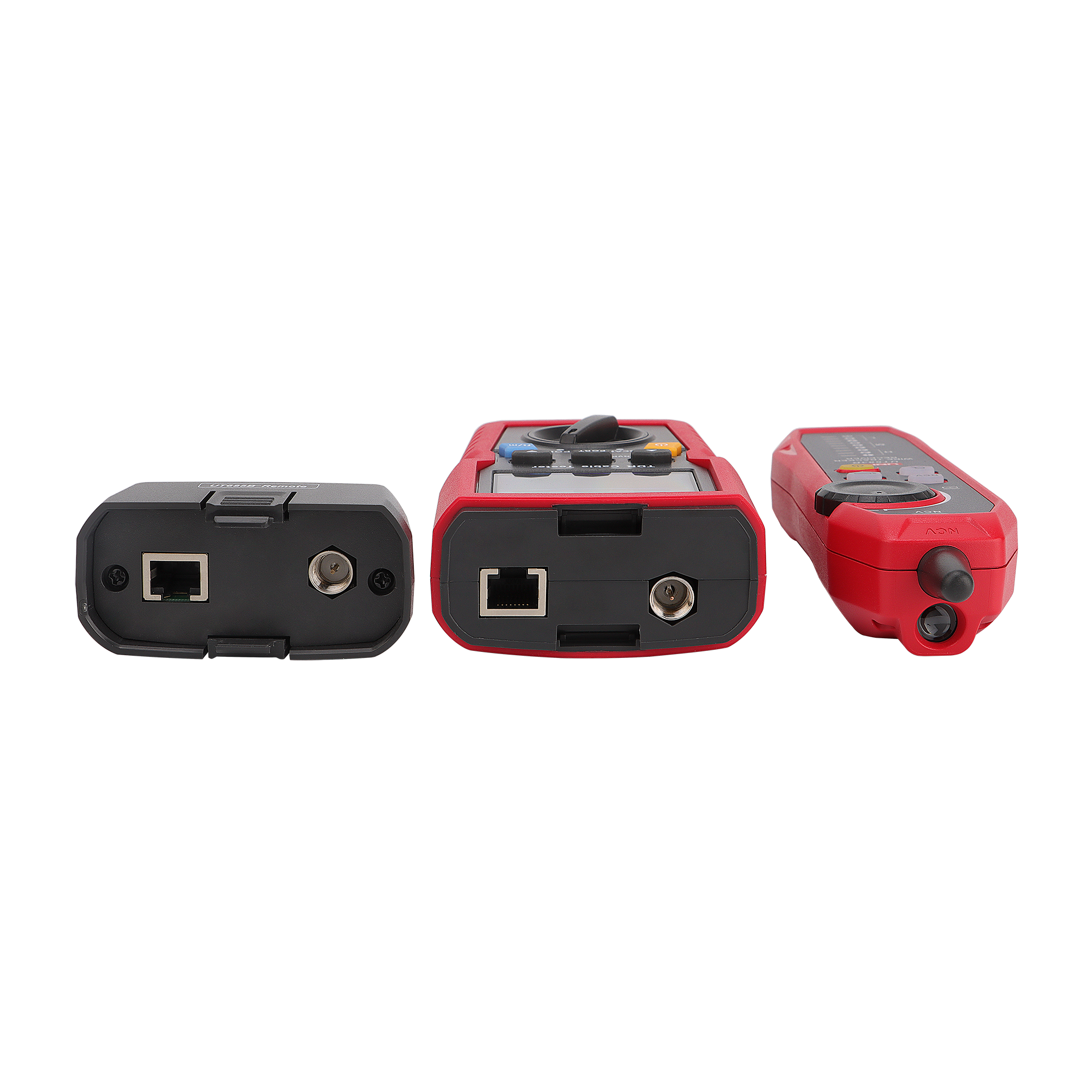

UT685B KIT wykorzystuje technologię TDR, dzięki czemu mierzy długość przewodu z wysoką dokładnością i bez martwej strefy. Zintegrowane złącza RJ11, RJ45 i F pozwalają testować większość kabli niskonapięciowych bez dodatkowych adapterów.

Urządzenie wykrywa, czy kabel obsługuje PoE, jaki standard jest wykorzystywany oraz czy instalacja została wykonana poprawnie. Obsługuje test sekwencji żył, port blink oraz lokalizację kabla. Idealnie sprawdza się w serwisie sieci LAN, CCTV, automatyce budynkowej, instalacjach monitoringu i systemach telekomunikacyjnych.

Zastosowania i przykłady użycia

• Diagnostyka instalacji ethernetowych i telekomunikacyjnych
• Testowanie okablowania CCTV coax 50–93Ω
• Szybkie lokalizowanie uszkodzeń w przewodach LAN
• Kontrola poprawności połączeń RJ45 i RJ11
• Weryfikacja PoE w instalacjach zasilania sieciowego
• Prace serwisowe w branżach energetyka, telekomunikacja, IT, automatyka, data center

Parametry techniczne

• Testowane przewody: UTP, FTP, SSTP; koncentryczne 50Ω, 75Ω, 93Ω
• Pomiar długości kabla: 500 m
• Rozdzielczość: 0.33 m
• Dokładność: ± 4% lub 0.6 m
• Detekcja PoE: tak
• Standardy PoE: 802.3AF, 802.3AT
• Test portu Ethernet: tak
• Lokalizacja kabla: tak
• Port blink: tak
• Ochrona wejścia: 70V DC
• Wyświetlacz: 2.8″ LCD
• Auto-off: ok. 10 minut
• Zasilanie: 4 × AAA
• Wymiary: 180 × 84 × 37.8 mm

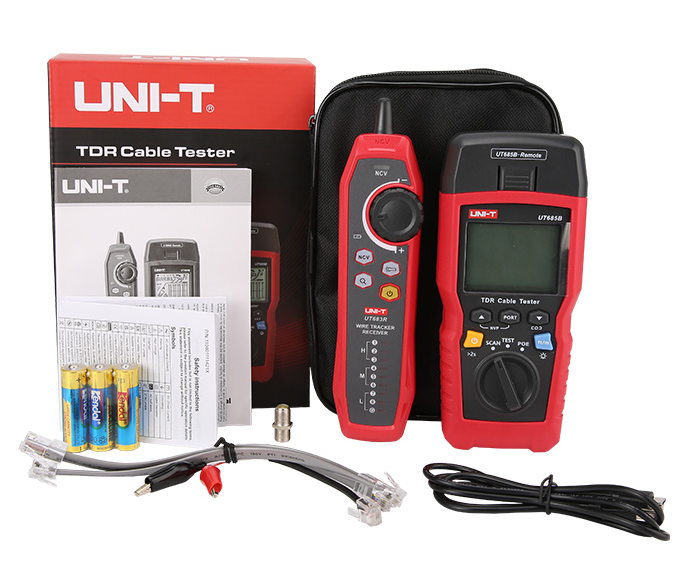

Akcesoria i rozszerzenia

• Kable RJ45 i RJ11 do testów instalacyjnych
• Przewody koncentryczne F–F
• Etui ochronne
• Zestawy baterii AAA
