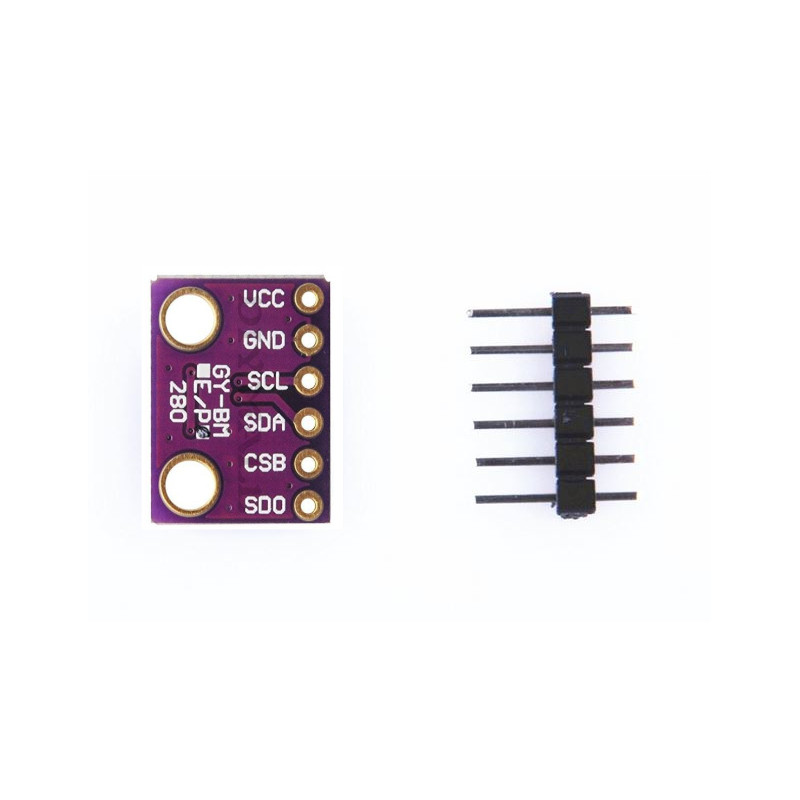

GY-BME280-3.3 BME280 Moduł czujnika ciśnienia atmosferycznego, temperatury i wilgotności I2C/SPI

napięcie zasilania 3.3V (idaleny dla Raspberry PI)

Moduł zbudowany jest na bazie układu BME280 firmy BOSCH Sensortec. Łatwy w implementacji, umożliwia pomiar:

ciśnienia atmosferycznego

wilgotności

temperatury

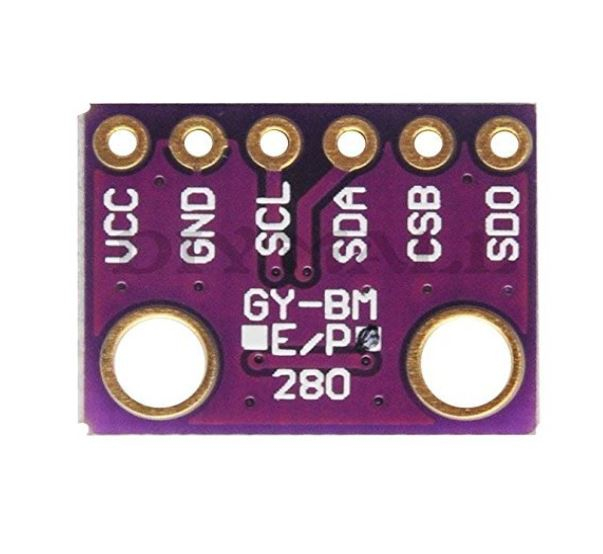

Podłączenie modułu do magistrali SPI:

• VCC - zasilanie 3.3 V
• GND - masa
• SCL - SCLK - zegrar SPI
• SDA - MOSI - SPI
• CSB - chip select bus - podłączenie masy równa się komunikacja SPI
• SD0 - MISO - SPI

Podłączenie modułu do magistrali I2C:

• VCC - zasilanie 3.3 V
• GND - masa
• SCL - zegar I2C
• SDA - linia danych I2C
• CSB - podłączenie jedynki VCC równa się komunikacja I2C
• SD0 - podłaczenie do masy ustala adres 0x76 na magistrali I2C, podłączenie do VCC ustala adres 0x77 na magistrali I2C

Parametry techniczne:

• Interfejs cyfrowy I2C (do 3,4 MHz) i SPI (3 i 4 przewody, do 10 MHz)
• Napięcie zasilania VCC -  1,71 V do 3,6 V
• Zakres napięcia interfejsu VDDIO: 1,2 V do 3,6 V
• Zużycie prądu 1.8 uA przy wilgotności i temperaturze 1 Hz:
• 2,8 uA @ 1 Hz ciśnienia i temperatury, 3,6 uA @ 1 Hz wilgotności, ciśnienia i temperatury, 0,1 uA w trybie uśpienia
• Zakres pracy -40 ... + 85 C, 0 ... 100% rel. wilgotność, 300 ... 1100 hPa
• czujnik wilgotności i czujnik ciśnienia mogą być niezależnie włączone / wyłączone
• rezystory podciągające I2C, 7-pinowe złącze 2,54 mm i dwa otwory montażowe 3,5 mm.
