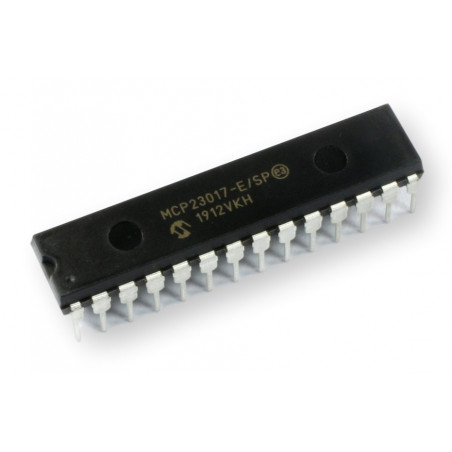

Układ MCP23017 DIP ekspander wejść/wyjść I2C 16-kanałowy

MCP23017-E/SP składa się z wielu 8-bitowych konfiguracji rejestru do wyboru wejścia, wyjścia i polaryzacji. Urządzenie główne systemu może uruchomić I/O zarówno jako wejścia lub wyjścia przez zapisywanie bitów konfiguracji wejścia/wyjścia (IODIRA/B). Dane każdego wejścia lub wyjścia są przechowywane w odpowiednim rejestrze wejścia lub wyjścia. Polaryzacja rejestru portu wejściowego może być odwracana z rejestrem inwersji polaryzacji. Wszystkie rejestry mogą być odczytane przez urządzenie główne systemu. Układ jest łatwy w implementacji do pracy z Raspberry Pi / Arduino.

Parametry techniczne

• 16-bitowy, zdalny i dwukierunkowy port wejścia/wyjścia
• Interfejs I2C dużej prędkości
• Trzy sprzętowe piny adresowe pozwalają na zastosowanie do ośmiu układów na magistrali
• Piny wyjściowe z konfigurowalnym przerwaniem
• INTA lub INTB mogą być skonfigurowane do działania niezależnie lub razem
• Konfigurowalne źródło przerwań
• Rejestr inwersji polaryzacji w celu skonfigurowania polaryzacji danych wejściowych portu
• Zewnętrzne wejście resetu
• Niski prąd czuwania: maksymalnie 1µA
