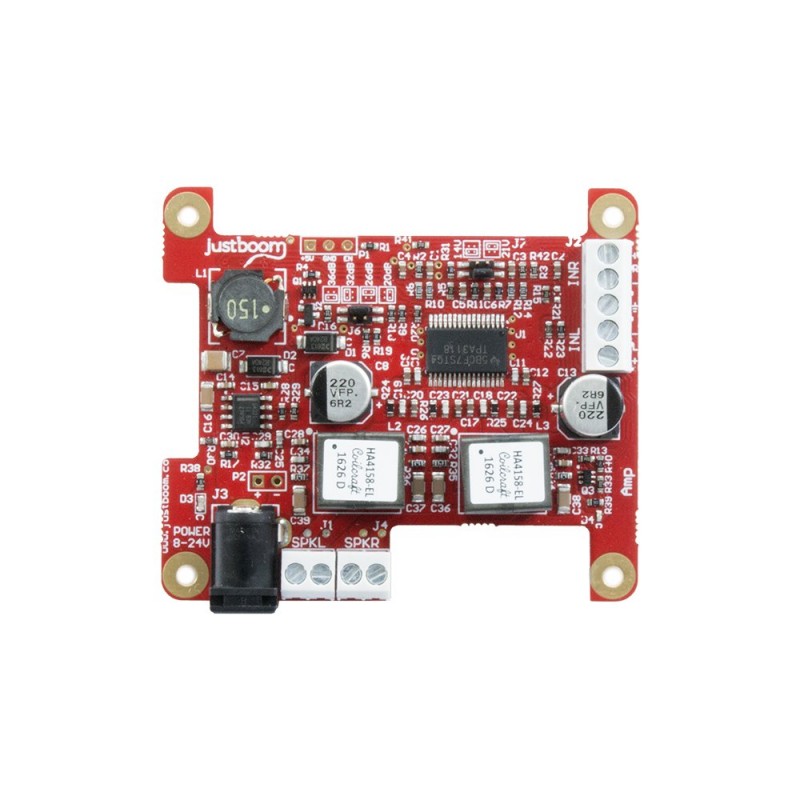

JustBoom AMP wzmacniacz stereo 2x55W Class-D

JustBoom AMP to kompaktowy wzmacniacz stereo klasy D przeznaczony do współpracy z pasywnymi głośnikami 4 lub 8 Ohm. Moduł oferuje moc szczytową do 2 x 55 W i może działać jako samodzielny wzmacniacz lub jako część zestawu audio z modułami JustBoom DAC oraz JustBoom DAC HAT.

To praktyczne rozwiązanie do budowy własnego systemu audio, odtwarzacza sieciowego, zestawu Raspberry Pi Audio lub kompaktowego wzmacniacza DIY. Podłączasz głośniki, zasilanie, źródło sygnału i można grać - bez lutowniczej opery mydlanej.

Najważniejsze cechy

• Wzmacniacz stereo klasy D
• Moc szczytowa do 2 x 55 W
• Moc RMS do 2 x 30 W
• Obsługa głośników pasywnych 4 Ohm i 8 Ohm
• Wysoka jakość dźwięku do 192 kHz / 24 bity
• Możliwość pracy jako samodzielny wzmacniacz
• Kompatybilność z JustBoom DAC i JustBoom DAC HAT
• Złącza głośnikowe dla przewodów do 2 mm²
• Zasilanie przez gniazdo DC 2,1 mm
• Zakres zasilania od 8 V do 24 V
• Konfigurowalne ustawienia wzmocnienia
• Konfigurowalne napięcie wyjściowe
• Nie wymaga lutowania
• Elementy montażowe w zestawie

Zastosowania

• Budowa odtwarzacza audio z Raspberry Pi
• Domowy system audio DIY
• Wzmacniacz do głośników pasywnych
• Projekty multiroom
• Kompaktowy wzmacniacz do biurka lub warsztatu
• Systemy audio oparte o JustBoom DAC lub JustBoom DAC HAT
• Edukacyjne i hobbystyczne projekty audi

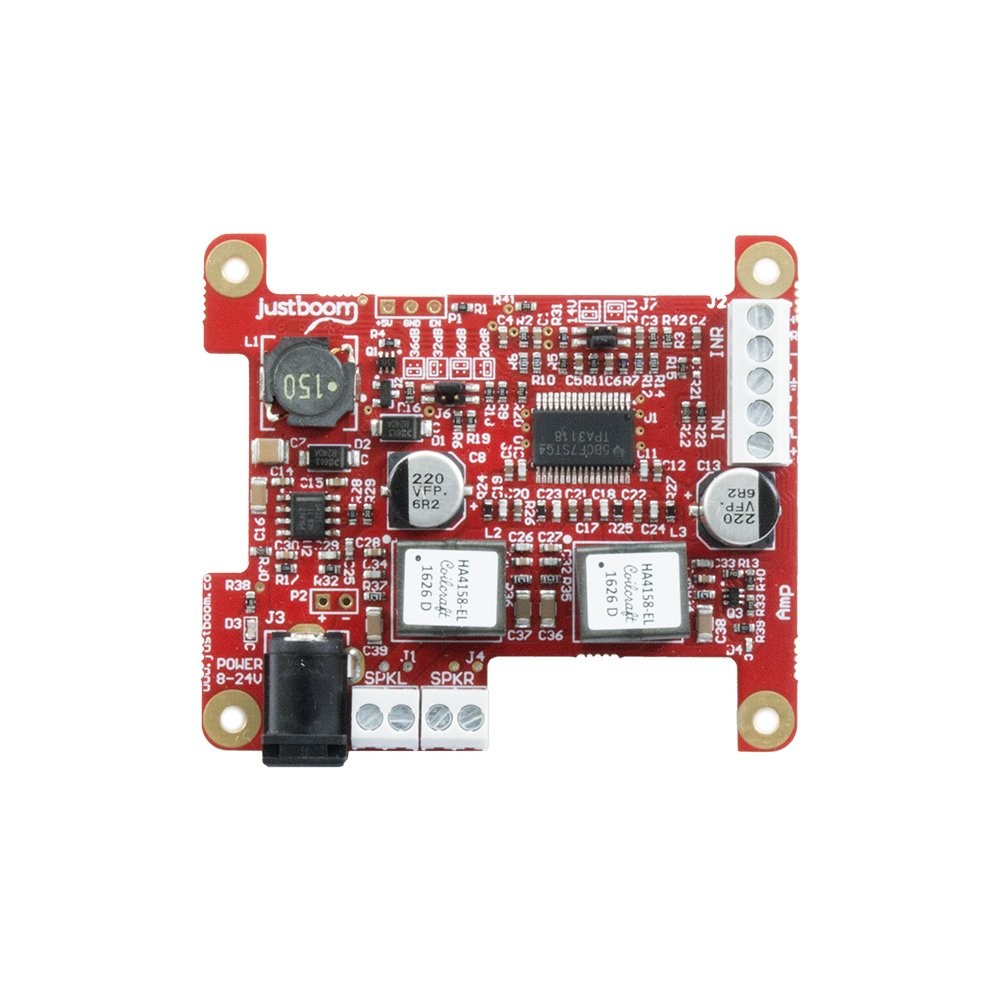

Wzmacniacz do głośników pasywnych

JustBoom AMP pozwala zasilić klasyczne głośniki pasywne bez potrzeby stosowania dużego, osobnego wzmacniacza audio. Wyjście stereo umożliwia podłączenie lewego i prawego kanału, a złącza śrubowe akceptują przewody głośnikowe o przekroju do 2 mm².

Praca samodzielna lub z modułami JustBoom

Moduł może działać jako niezależny wzmacniacz lub jako uzupełnienie zestawu JustBoom DAC / JustBoom DAC HAT. Dzięki temu można stworzyć kompletny tor audio DAC + AMP w jednej, zwartej konfiguracji.

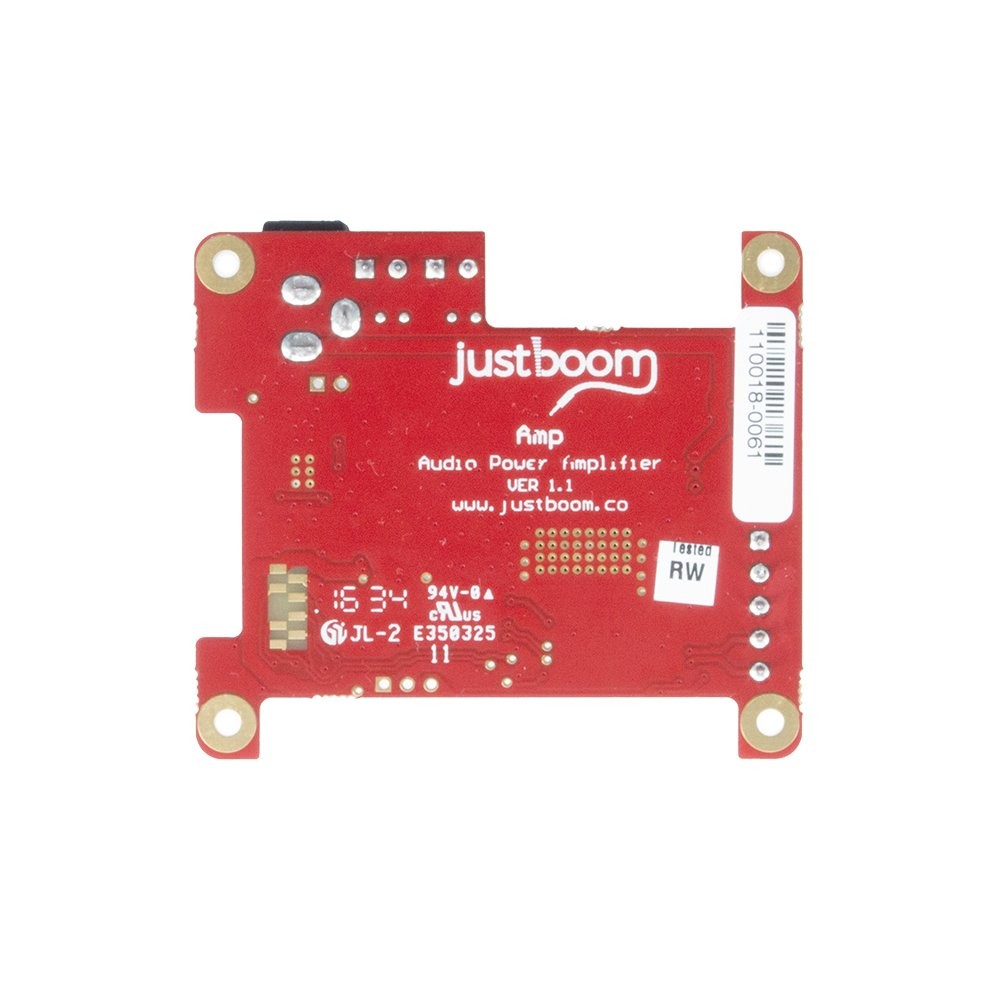

Wysoka jakość dźwięku

Układ wzmacniacza klasy D zapewnia dobrą sprawność energetyczną i wysoką jakość brzmienia przy niewielkich wymiarach płytki. Obsługa jakości audio do 192 kHz / 24 bity pozwala wykorzystać moduł w bardziej wymagających projektach audio.

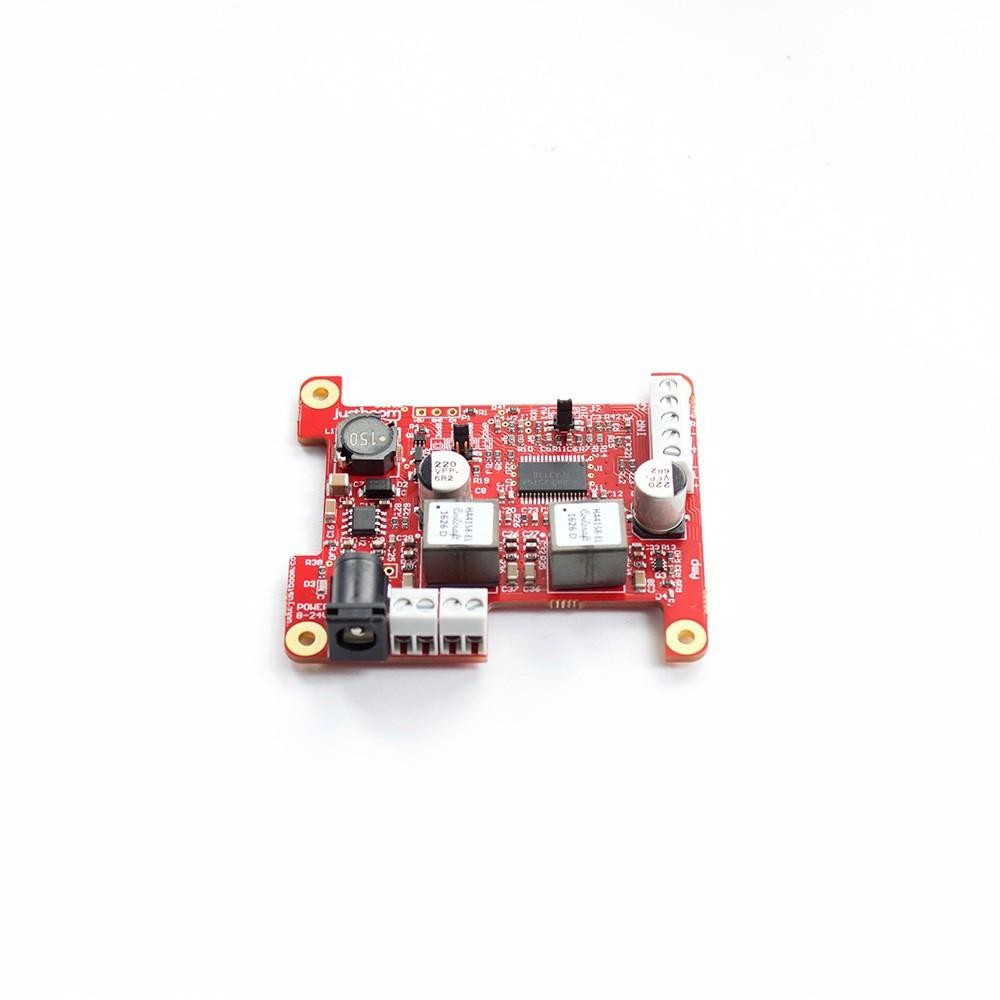

Konfiguracja parametrów pracy

Na płytce znajdują się zworki sprzętowe pozwalające dopasować ustawienia wzmacniacza do konkretnej konfiguracji. Możliwa jest regulacja wzmocnienia oraz napięcia wyjściowego, co ułatwia dopasowanie modułu do źródła sygnału, głośników i zasilania.

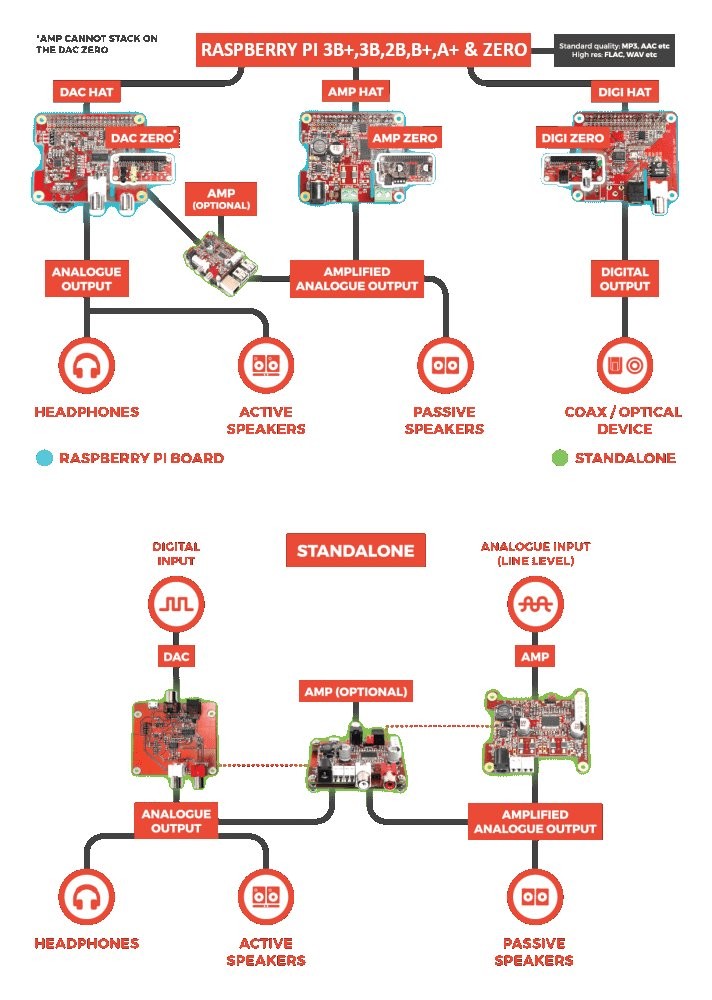

Dużo różnych produktów JustBoom? Ciężko zrozumieć do czego służą? Poniżej mapa zależności, która pozwoli Ci zrozumieć jak można je wykorzystać/łączyć.

Parametry techniczne

Typ: wzmacniacz audio stereo

Klasa wzmacniacza: Class-D

Układ wzmacniacza: Texas Instruments TPA3118D2DAP

Moc szczytowa: 2 x 55 W

Moc RMS: 2 x 30 W

Obsługiwane głośniki: 4 Ohm / 8 Ohm pasywne

Jakość audio: do 192 kHz / 24 bity

Zasilanie: 8 V do 24 V DC

Gniazdo zasilania: DC 2,1 mm

Złącza głośnikowe: śrubowe

Maksymalny przekrój przewodu głośnikowego: do 2 mm²

Wzmocnienie: 20 dB / 26 dB / 32 dB / 36 dB

Napięcie wyjściowe: 14 V / 21 V

THD + N: 0,1% przy 25 W, 1 kHz, 21 V

SNR: 102 dB A-Wtd

Ochrona ESD: tak

Lutowanie: nie jest wymagane

Wejścia audio

Wejścia liniowe: 5 linii wejściowych

Wejście zbalansowane lewego kanału: L+ oraz L-

Wejście zbalansowane prawego kanału: R+ oraz R-

Masa / ekran przewodu: GND

Dla sygnału niezbalansowanego L+ pełni funkcję lewego kanału, R+ prawego kanału, natomiast L-, R- i GND powinny być zwarte do tej samej masy wejściowej.

Zalecane zasilanie

Dla głośników 8 Ohm: zasilacz 24 V o mocy co najmniej 75 W

Dla głośników 4 Ohm: zasilacz 15 V do 19 V o mocy co najmniej 58 W

Przy zasilaniu przez DAC 5 V lub przez piny GPIO Raspberry Pi maksymalna moc wyjściowa będzie ograniczona do około 2 x 3 W. Do uzyskania pełnej mocy należy zastosować odpowiedni zewnętrzny zasilacz.

Kompatybilność

• JustBoom DAC
• JustBoom DAC HAT
• Głośniki pasywne 4 Ohm
• Głośniki pasywne 8 Ohm
• Projekty audio DIY
• Wybrane konfiguracje z Raspberry Pi, zależnie od zastosowanego toru audio i zasilania

Ważne informacje montażowe

• Przed podłączeniem należy odłączyć zasilanie
• Należy stosować zasilacz zgodny z wymaganiami głośników i oczekiwaną mocą wzmacniacza
• Nie należy przekraczać dopuszczalnego zakresu napięcia zasilania 8 V do 24 V DC
• Należy zachować prawidłową polaryzację zasilania i przewodów głośnikowych
• Nie należy zwierać wyjść głośnikowych
• Moduł powinien pracować w miejscu zapewniającym odpowiednią wentylację
• Przy większej mocy należy zwrócić uwagę na nagrzewanie układu i jakość połączeń
• Montaż powinien być wykonany przez osobę posiadającą podstawową wiedzę z zakresu elektroniki

Zawartość zestawu

• Wzmacniacz JustBoom AMP
• Elementy montażowe
