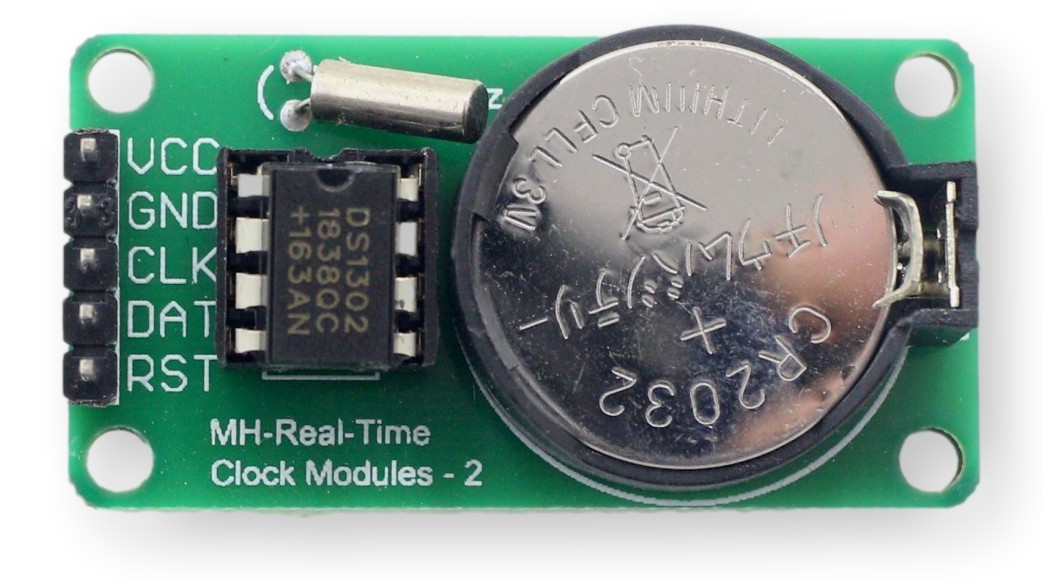

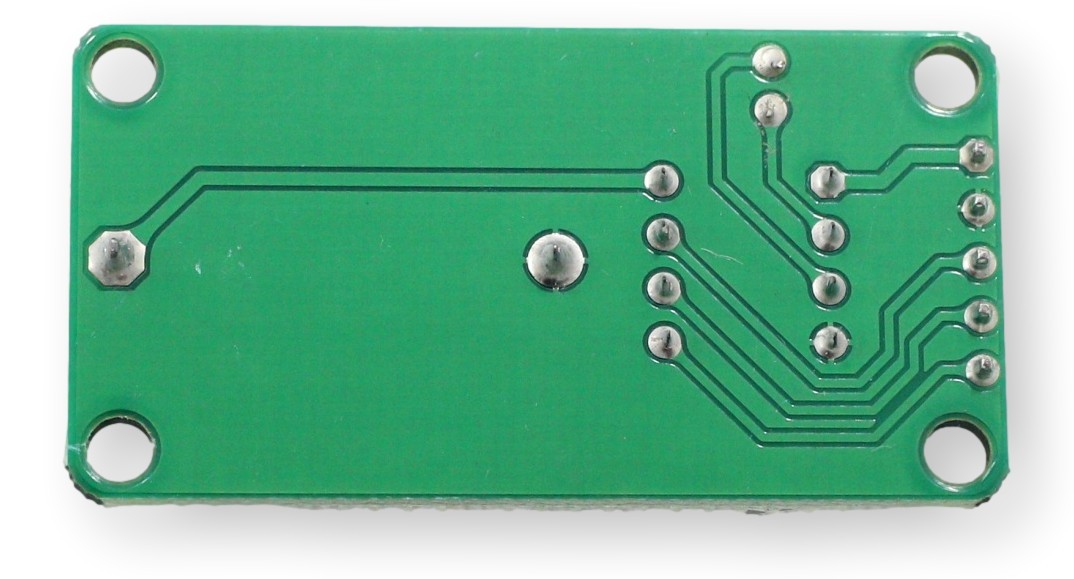

Moduł zegara czasu rzeczywistego DS1302 RTC

Moduł DS1302 RTC to praktyczny układ zegara czasu rzeczywistego, przeznaczony do projektów elektronicznych z mikrokontrolerami, Arduino, Raspberry Pi oraz innymi platformami DIY. Pozwala przechowywać aktualny czas i datę nawet po odłączeniu głównego zasilania, dzięki możliwości zastosowania baterii podtrzymującej CR2032.

Najważniejsze cechy

• Zegar czasu rzeczywistego RTC - pomiar sekund, minut, godzin, dnia, miesiąca i roku
• Podtrzymanie bateryjne - możliwość zachowania czasu po odłączeniu zasilania głównego
• Interfejs 3-przewodowy - prosta komunikacja przez linie CLK, DATA i RST
• Wbudowana pamięć RAM - 31 bajtów pamięci dostępnej dla użytkownika
• Obsługa formatu 12 h i 24 h - możliwość pracy z oznaczeniem AM/PM lub klasycznym formatem 24-godzinnym
• Niskie zużycie energii - moduł nadaje się do układów wymagających pracy z baterią podtrzymującą
• Szeroki zakres zasilania - praca w zakresie od 2.0 V do 5.5 V

Do czego służy moduł DS1302?

Moduł DS1302 umożliwia dodanie funkcji zegara i kalendarza do projektu elektronicznego. Sprawdzi się tam, gdzie układ musi znać aktualny czas, zapisywać datę zdarzenia albo kontynuować odmierzanie czasu po zaniku zasilania.

To dobre rozwiązanie do prostych projektów edukacyjnych, urządzeń pomiarowych, rejestratorów danych oraz systemów automatyki.

Przykładowe zastosowania

• Zegary cyfrowe - budowa zegara wyświetlającego aktualny czas i datę
• Rejestratory danych - zapisywanie czasu pomiarów temperatury, wilgotności lub innych parametrów
• Systemy alarmowe i kontroli dostępu - rejestrowanie godzin zdarzeń
• Automatyka domowa i przemysłowa - odmierzanie czasu dla zaplanowanych procesów
• Projekty Arduino i DIY - nauka obsługi modułów RTC oraz komunikacji z układami zewnętrznymi

Parametry techniczne

• Układ: DS1302 RTC
• Typ modułu: zegar czasu rzeczywistego
• Zakres zasilania: 2.0 V - 5.5 V
• Pamięć RAM: 31 bajtów
• Interfejs komunikacyjny: szeregowy, 3-przewodowy
• Linie komunikacyjne: CLK, DATA, RST
• Format czasu: 12 h / 24 h
• Obsługa kalendarza: dzień, miesiąc, rok, korekta lat przestępnych
• Pobór prądu przy podtrzymaniu: poniżej 300 nA przy 2.0 V
• Typ baterii podtrzymującej: CR2032
• Bateria w zestawie: nie

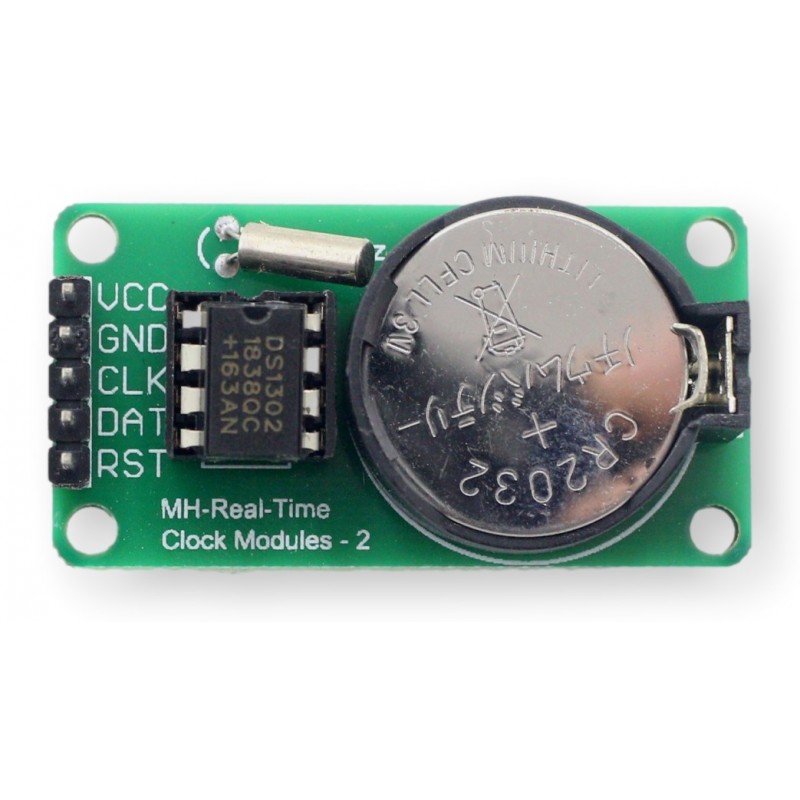

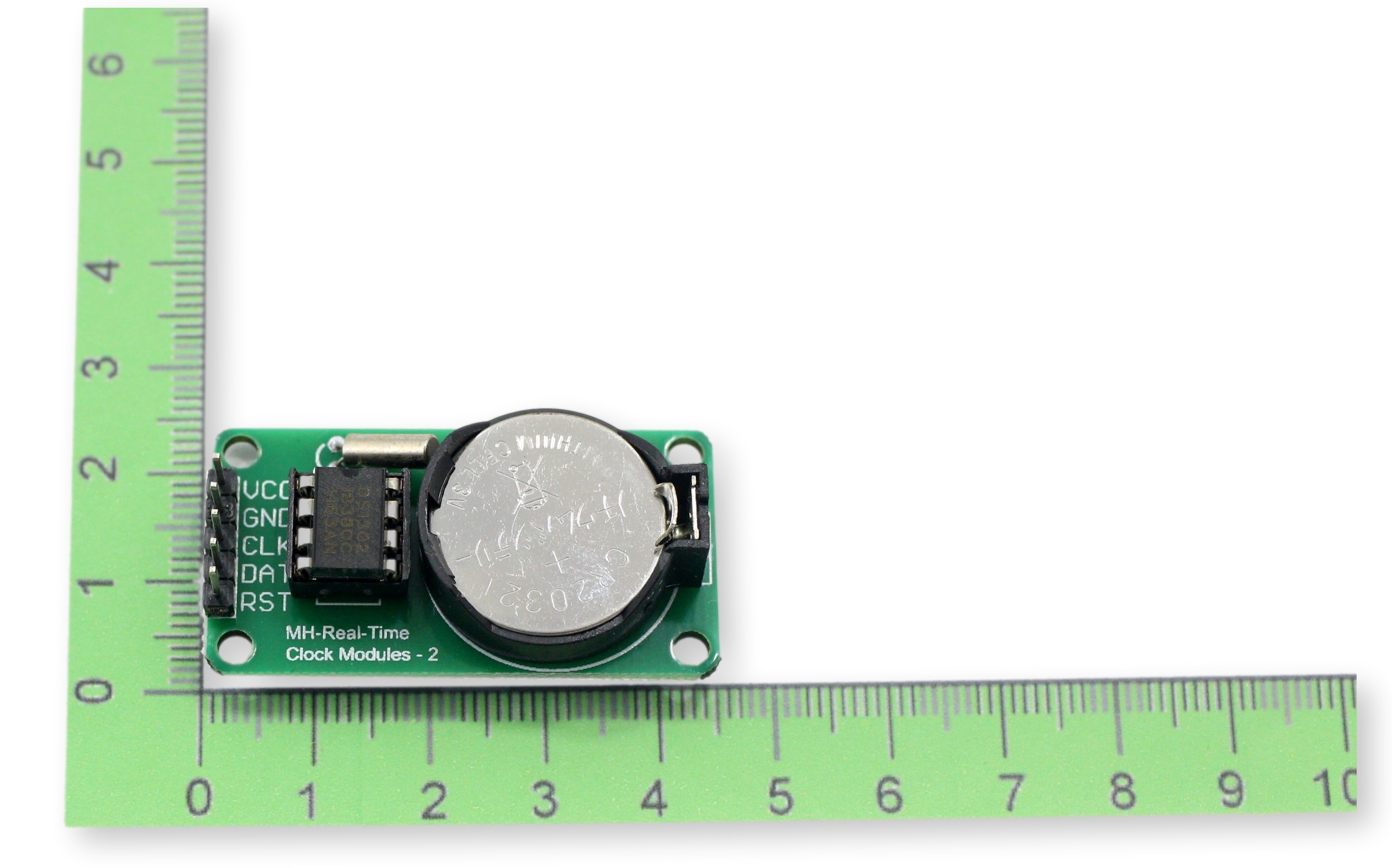

Opis wyprowadzeń

• VCC: zasilanie modułu
• GND: masa układu
• CLK: linia zegara
• DATA: linia danych
• RST: linia reset / enable
•

Ważna informacja o baterii

Bateria CR2032 nie jest dostarczana z produktem i należy zakupić ją oddzielnie. Podczas montażu baterii należy zwrócić uwagę na prawidłową polaryzację.

Dla kogo jest ten moduł?

Moduł DS1302 RTC będzie dobrym wyborem dla osób tworzących proste układy elektroniczne, zegary, rejestratory danych oraz projekty z mikrokontrolerami. Jest prosty w podłączeniu, tani i dobrze sprawdza się w zastosowaniach, w których potrzebne jest podstawowe podtrzymanie daty i godziny.
