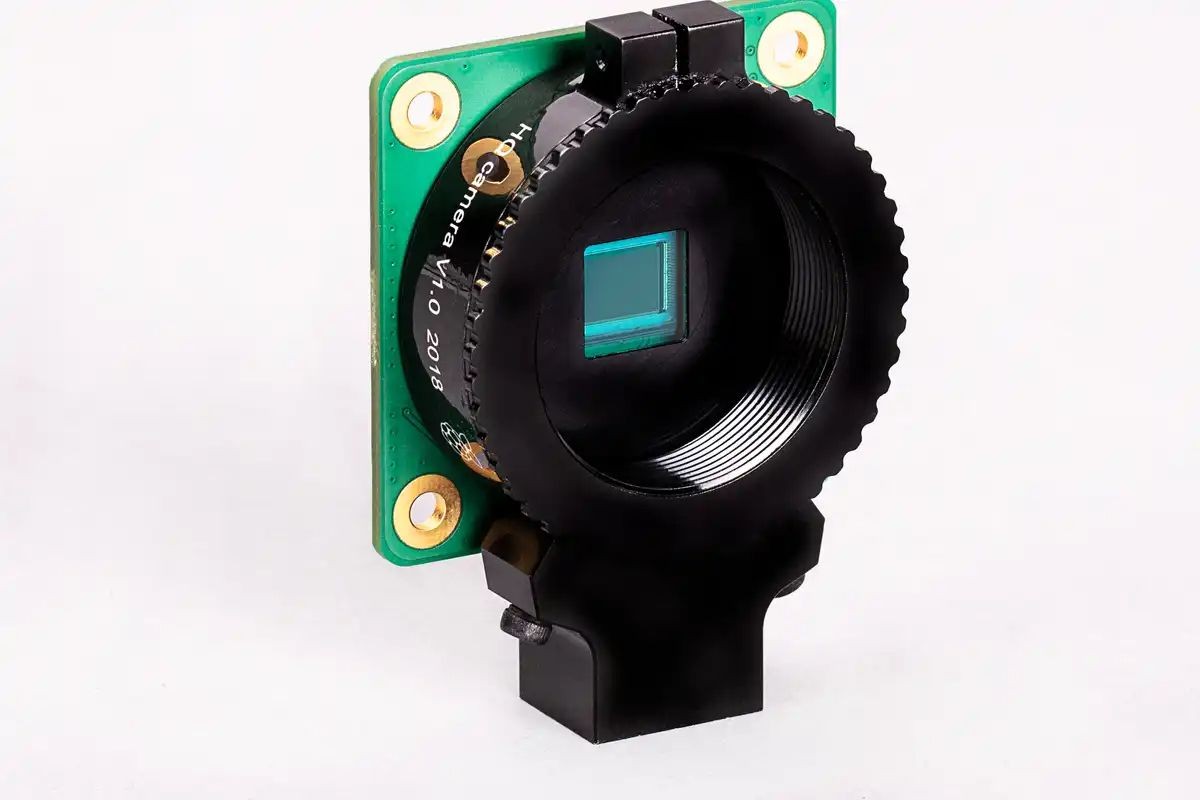

Kamera Raspberry Pi High Quality Camera HQ 12,3 MP Sony IMX477

Raspberry Pi High Quality Camera to wysokiej jakości moduł kamery z sensorem Sony IMX477R o rozdzielczości 12,3 MP. Kamera jest przeznaczona do komputerów Raspberry Pi wyposażonych w interfejs kamery CSI i pozwala na stosowanie wymiennych obiektywów.

Uwaga: kamera nie posiada obiektywu w zestawie. Obiektyw należy dokupić oddzielnie. Dostępne są różne obiektywy kompatybilne z mocowaniem CS oraz C-mount po zastosowaniu adaptera.

Do zestawu dołączony jest standardowy przewód kamery 15-pin, który pasuje bezpośrednio do modeli Raspberry Pi ze standardowym złączem CSI, takich jak Raspberry Pi 1 Model B, Raspberry Pi 2, Raspberry Pi 3 oraz Raspberry Pi 4 Model B.

Najważniejsze cechy

• Sensor: Sony IMX477R
• Rozdzielczość: 12,3 MP
• Przekątna sensora: 7,9 mm
• Format sensora: 1/2,3”
• Rozmiar piksela: 1,55 μm x 1,55 μm
• Wyjście obrazu: RAW12 / RAW10 / RAW8
• Tryby wideo: 1080p50, 720p120
• Filtr IR-cut: zintegrowany filtr odcinający podczerwień
• Mocowanie obiektywu: CS
• Obsługa C-mount: tak, przez adapter C-CS
• Kabel w zestawie: standardowy kabel FPC 15-pin, 200 mm
• Mocowanie statywowe: 1/4”-20
• Obiektyw w zestawie: nie

Kompatybilność z Raspberry Pi

Kamera współpracuje z komputerami Raspberry Pi wyposażonymi w interfejs kamery CSI. Należy jednak zwrócić uwagę na rodzaj złącza oraz wymagany przewód.

• Raspberry Pi 1 Model B: kompatybilna z przewodem z zestawu
• Raspberry Pi 2: kompatybilna z przewodem z zestawu
• Raspberry Pi 3: kompatybilna z przewodem z zestawu
• Raspberry Pi 4 Model B / Raspberry Pi 4B: kompatybilna z przewodem z zestawu
• Raspberry Pi 5: kompatybilna po dokupieniu osobnego przewodu 22-pin do 15-pin
• Raspberry Pi Zero / Zero 2 W: kompatybilna po dokupieniu osobnego przewodu do Raspberry Pi Zero
• Raspberry Pi Compute Module: kompatybilność zależy od użytej płytki bazowej i dostępnego złącza CSI

Ważna informacja o Raspberry Pi 5

Raspberry Pi 5 posiada mniejsze złącza kamery/display 22-pin. Standardowa taśma 15-pin dołączona do kamery nie pasuje bezpośrednio do Raspberry Pi 5.

Aby użyć tej kamery z Raspberry Pi 5, należy dokupić odpowiedni przewód kamery 22-pin do 15-pin.

Ważna informacja o Raspberry Pi Zero

Modele Raspberry Pi Zero oraz Raspberry Pi Zero 2 W również posiadają mniejsze złącze kamery. Standardowy przewód z zestawu nie pasuje bezpośrednio do tych modeli.

Do Raspberry Pi Zero wymagany jest osobny przewód kamery przeznaczony do modeli Zero.

Wymienne obiektywy

Kamera Raspberry Pi HQ została zaprojektowana z myślą o projektach, w których ważny jest dobór optyki. Dzięki mocowaniu CS można zastosować różne obiektywy o odmiennej ogniskowej i kącie widzenia.

Po użyciu adaptera C-CS możliwe jest również korzystanie z obiektywów C-mount.

Uwaga: obiektyw nie znajduje się w zestawie i należy go dokupić oddzielnie.

Do czego nadaje się kamera Raspberry Pi HQ

• Monitoring i kamery bezpieczeństwa
• Projekty AI i rozpoznawanie obrazu
• Robotyka i automatyka
• Fotografia poklatkowa
• Systemy wizyjne
• Projekty przemysłowe
• Edukacja i elektronika
• Smart home i IoT
• Rejestracja obrazu wysokiej jakości

Specyfikacje

• Czujnik Sony IMX477R, warstwowy, podświetlany od tyłu, 12,3 megapiksela, przekątna czujnika 7,9 mm, rozmiar piksela 1,55 μm × 1,55 μm
• Wyjście: RAW12/10/8

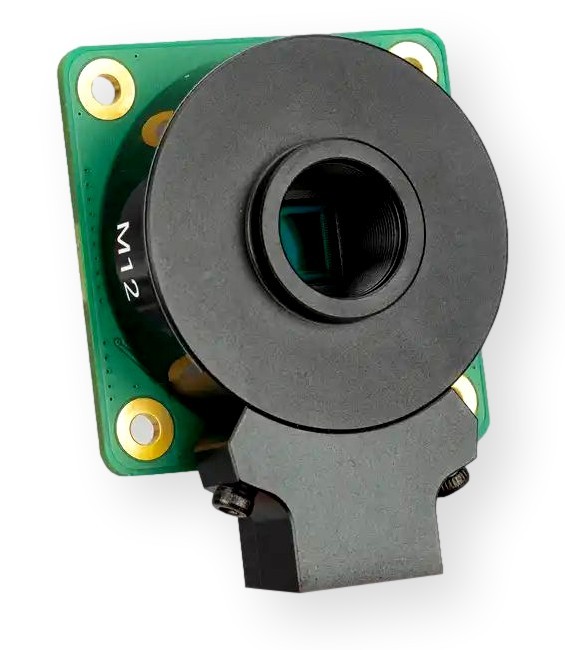

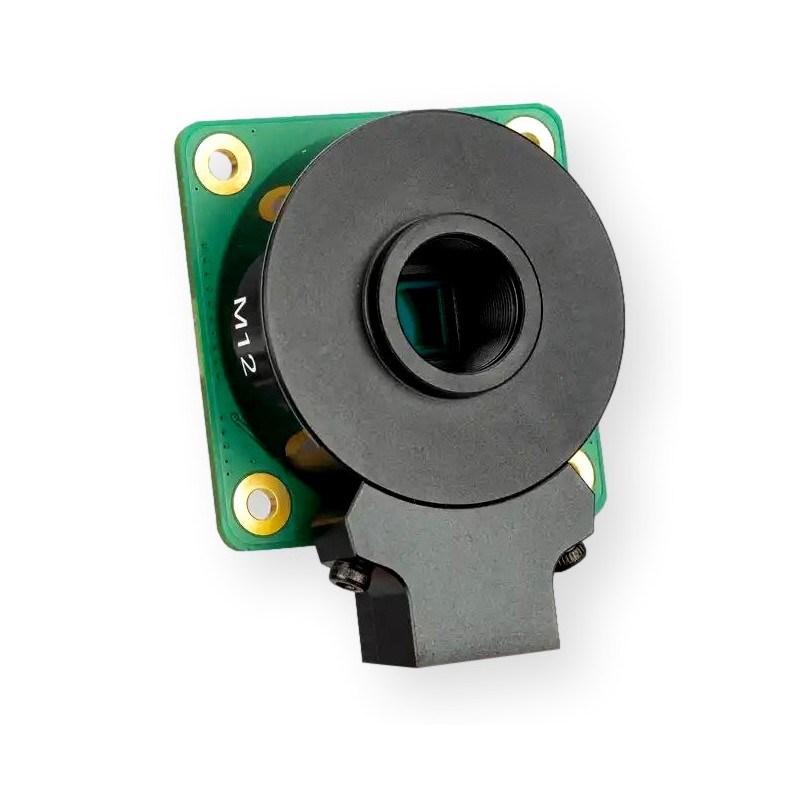

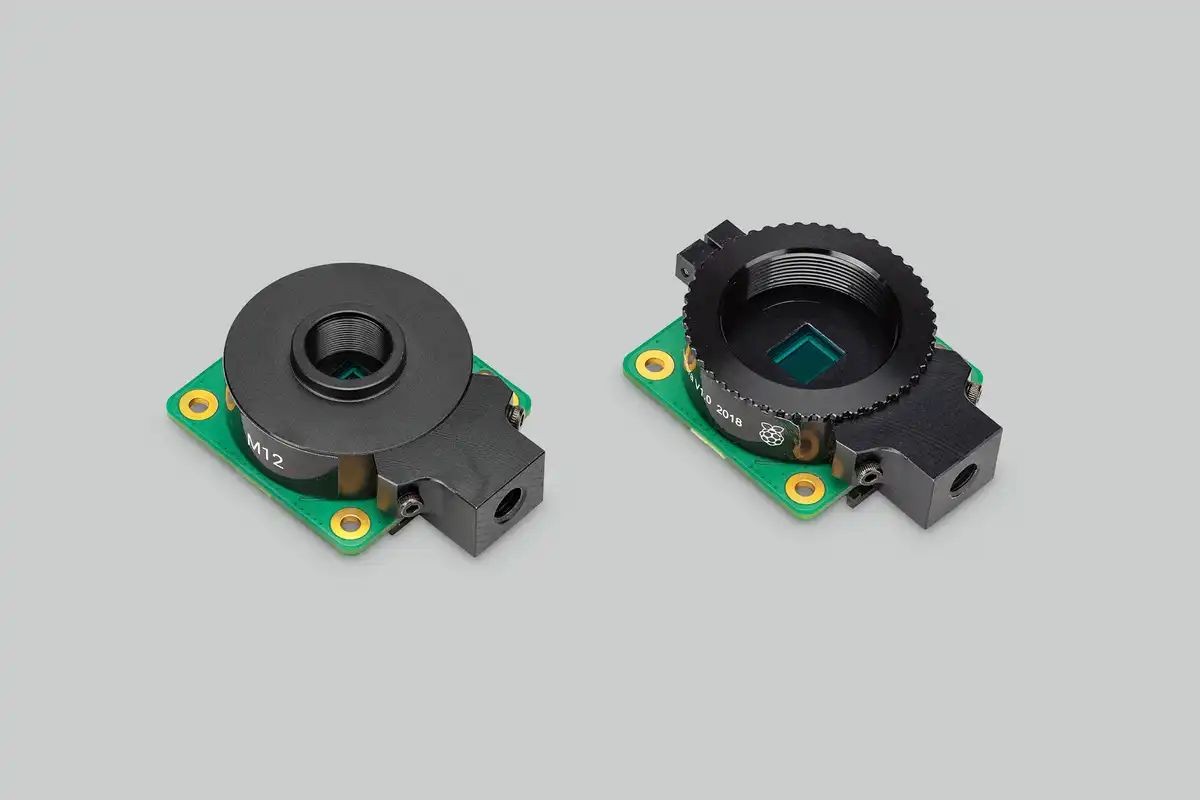

• Odległość tylnego ogniskowania obiektywu: 2,6 mm–11,8 mm (wariant z mocowaniem M12), 12,5 mm–22,4 mm (wariant z mocowaniem CS)
• Format czujnika obiektywu: 1/2,3” (7,9 mm) lub większy
• Filtr odcinający podczerwień: Zintegrowany

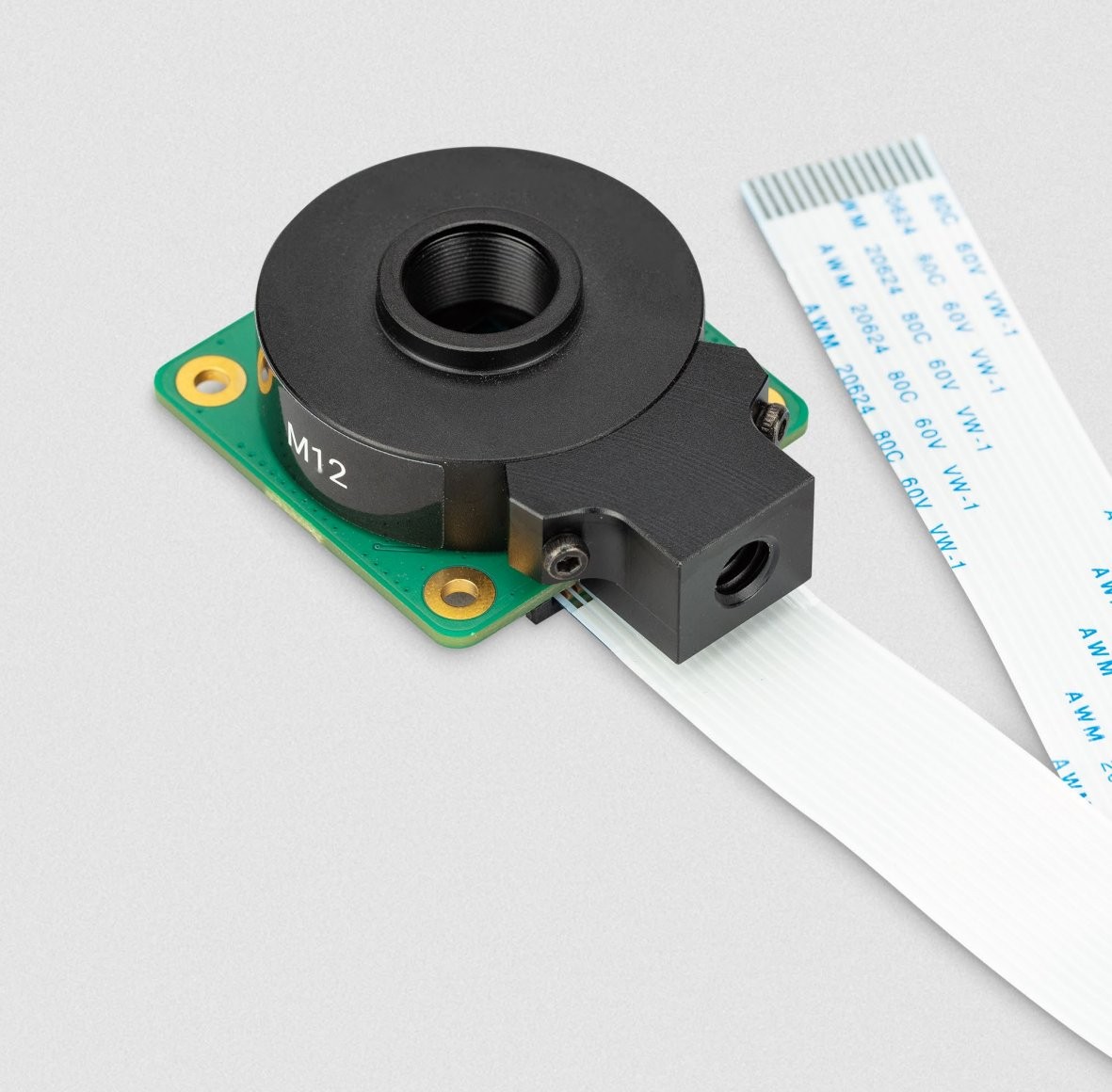

• Długość kabla taśmowego: 200 mm
• Mocowanie statywu: 1/4”-20
• Tryby wideo: 1080p50, 720p120

Wysokiej jakości mocowanie CS do aparatów: pasujące do obiektywów z mocowaniem CS i C

Wariant z mocowaniem CS do kamery High Quality Camera został zaprojektowany do obsługi obiektywów z mocowaniem CS, a po dołączeniu adaptera również obiektywów z mocowaniem C. Obiektywy CGL 6 mm z mocowaniem CS i 16 mm z mocowaniem C to przykłady produktów innych firm, które są kompatybilne z kamerą High Quality Camera; zapoznaj się z instrukcją krok po kroku dotyczącą montażu tych obiektywów z mocowaniem CS i C.

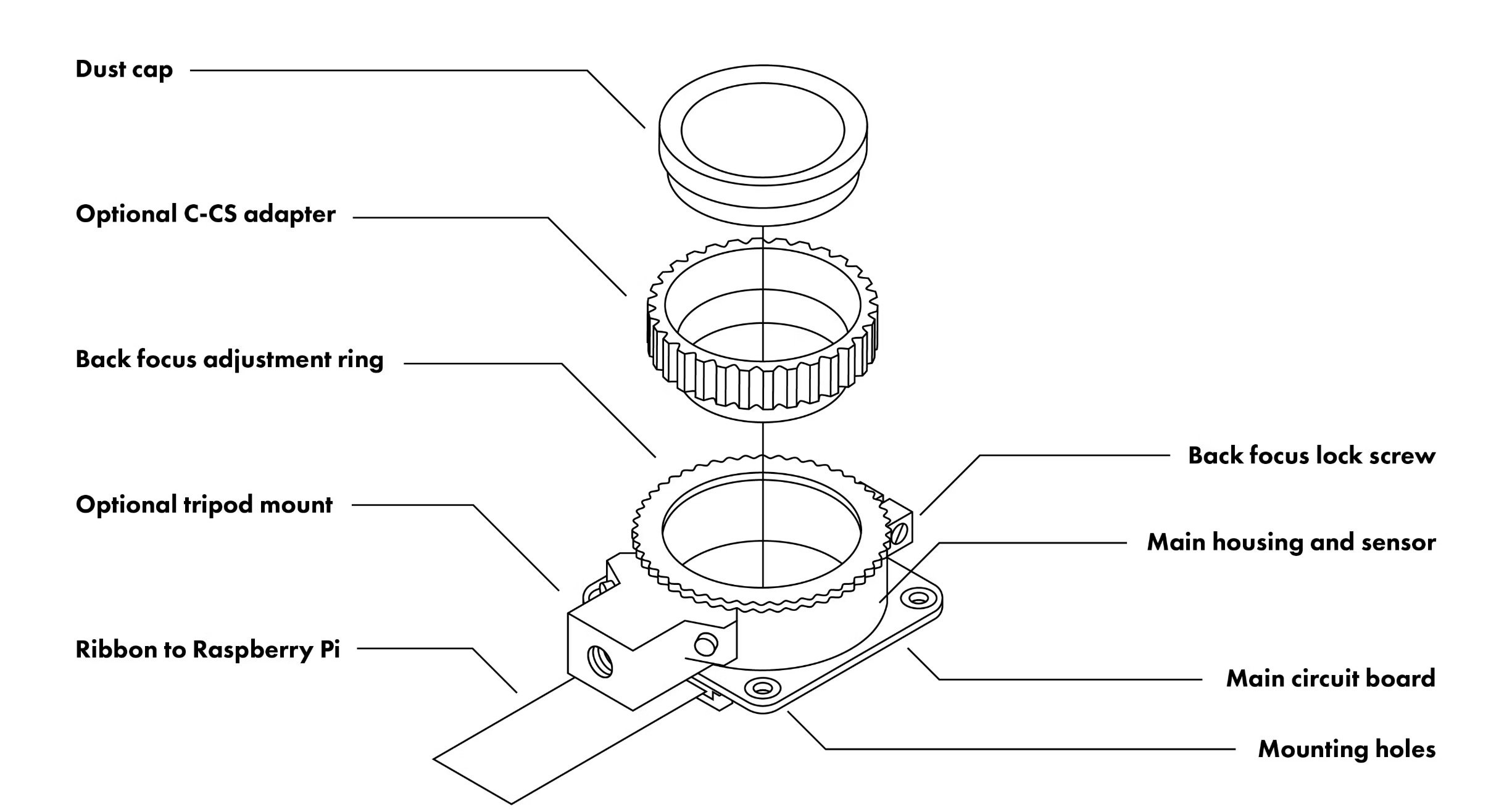

Zawartość zestawu

• Moduł Raspberry Pi High Quality Camera z sensorem Sony IMX477R
• Standardowy kabel taśmowy FPC 15-pin, 200 mm
• Aluminiowe mocowanie obiektywu ze zintegrowanym mocowaniem statywowym
• Adapter C-CS do obiektywów C-mount

Specyfikacja techniczna

• Model: Raspberry Pi High Quality Camera
• Sensor: Sony IMX477R
• Typ sensora: warstwowy, podświetlany od tyłu
• Rozdzielczość: 12,3 MP
• Przekątna sensora: 7,9 mm
• Format sensora: 1/2,3”
• Rozmiar piksela: 1,55 μm x 1,55 μm
• Wyjście: RAW12 / RAW10 / RAW8
• Filtr odcinający podczerwień: zintegrowany
• Długość kabla taśmowego: 200 mm
• Standard kabla z zestawu: 15-pin
• Mocowanie obiektywu: CS
• Obsługa obiektywów C-mount: tak, przez adapter C-CS
• Mocowanie statywu: 1/4”-20
• Tryby wideo: 1080p50, 720p120
• Obiektyw w zestawie: nie

Ważne informacje

• Kamera nie ma obiektywu w zestawie.
• Obiektyw należy dokupić oddzielnie.
• Standardowy kabel z zestawu pasuje bezpośrednio do Raspberry Pi 1 Model B, Raspberry Pi 2, Raspberry Pi 3 oraz Raspberry Pi 4B.
• Do Raspberry Pi 5 wymagany jest osobny przewód 22-pin do 15-pin.
• Do Raspberry Pi Zero i Zero 2 W wymagany jest osobny przewód kamery do Raspberry Pi Zero.
• Przed podłączeniem lub odłączeniem taśmy FPC należy wyłączyć zasilanie Raspberry Pi.
