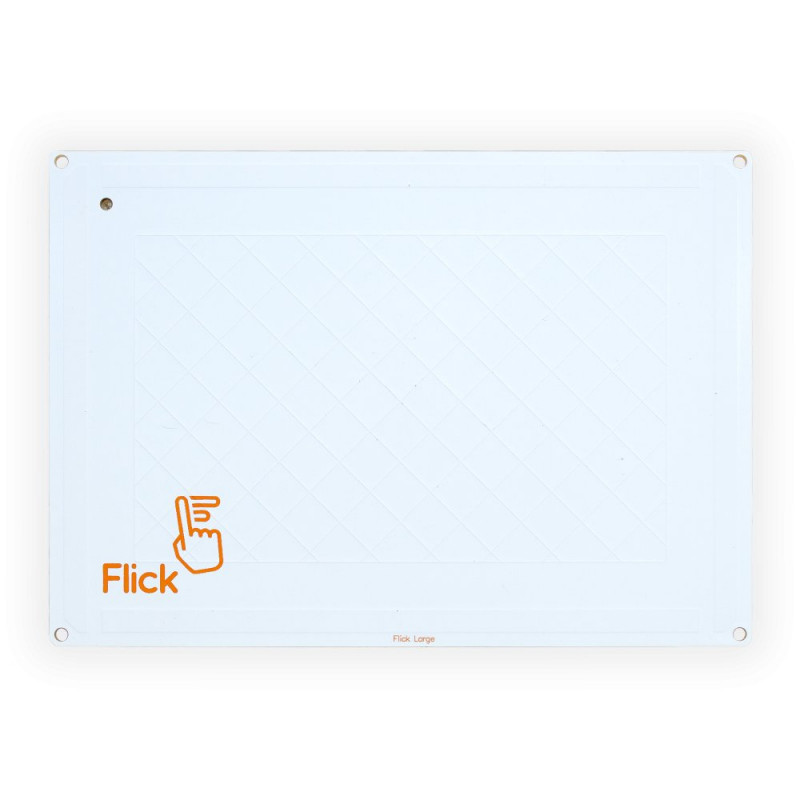

Flick Large – duży czujnik gestów 3D dla Raspberry Pi i urządzeń I2C

Przesuń, stuknij lub wykonaj gest dłonią, aby sterować urządzeniem za pomocą płytki Flick Large.

To innowacyjny moduł śledzenia 3D i rozpoznawania gestów, który pozwala kontrolować dowolny system obsługujący magistralę I2C – niemal jak za pomocą magii.

Technologia Flick umożliwia wykrywanie ruchów dłoni z odległości do 15 cm w przestrzeni 3D. Możesz kreślić okręgi, przesuwać dłonią czy wykonywać gesty – moduł precyzyjnie je odczyta. Dzięki komunikacji I2C integracja z projektem jest prosta, a funkcja Plug & Play pozwala rozpocząć pracę w kilka minut.

Czujnik można ukryć za nieprzewodzącym materiałem (np. drewnem, akrylem), zachowując pełną funkcjonalność – choć zasięg może się wtedy nieco zmniejszyć. Dostępne biblioteki i instalator ułatwiają szybkie wdrożenie. Flick Large pozwala sterować komputerem, telewizorem, systemem audio i wieloma innymi urządzeniami – jednym ruchem ręki.

Cechy

• Kompatybilny z Raspberry Pi, BeagleBone, Arduino, Genuino i dowolnym urządzeniem obsługującym I2C
• Śledzenie ruchu w przestrzeni 3D
• Wykrywanie gestów w odległości do 15 cm
• Detekcja dotykowa i zbliżeniowa
• Komunikacja przez magistralę I2C
• Pełne biblioteki programistyczne dostępne online
• Brak konieczności lutowania
• Wymiary: 14,8 × 10,4 × 0,5 cm
• Wbudowany układ zmiany poziomu sygnałów (3,3 V / 5 V)
• Dwukolorowa dioda LED (pomarańczowa/zielona) sterowana przez piny LED1 i LED2

Oprogramowanie i konfiguracja

• Repozytorium GitHub: http://github.com/PiSupply/Flick
• Instrukcja szybkiego startu: http://www.pi-supply.com/make/flick-quick-start-faq

Specyfikacja techniczna

• Układ: MGC3130 – 3D Tracking and Gesture Controller
• Zakres detekcji: 0–15 cm (w optymalnych warunkach)
• Zakres temperatury pracy: -20 °C do +85 °C
• Częstotliwość odczytu pozycji: 200 pozycji/s
• Rozdzielczość przestrzenna: do 150 dpi
• Czujnik zbliżeniowy i dotykowy
• Kompatybilny z zestawem Hillstar Development Kit (USB) do użytku z PC lub programowania
• Obsługiwane gesty: przesunięcia (W–E, E–W, N–S, S–N), tap/double tap (środek, W, E, N, S), ruch okrężny (zgodnie/przeciwnie do ruchu wskazówek zegara)
