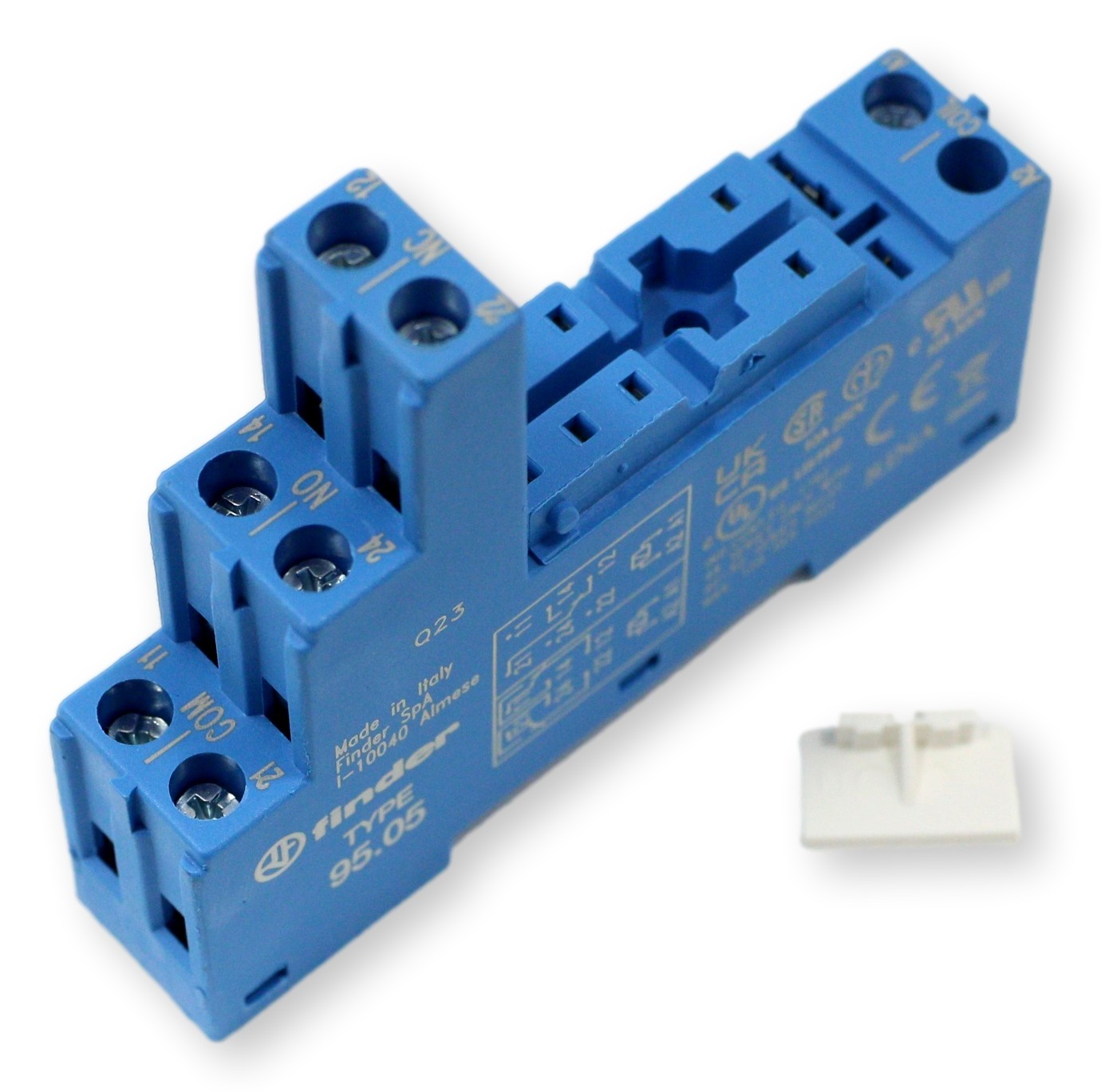

Finder 95.05 - gniazdo przekaźnika na szynę DIN

Oryginalne gniazdo przekaźnikowe Finder 95.05 z zaciskami śrubowymi, przeznaczone do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na panelu. Umożliwia wygodne podłączenie instalacji oraz łatwe osadzanie i wymianę kompatybilnego przekaźnika bez konieczności ponownego przepinania przewodów.

Gniazdo przeznaczone jest do wybranych przekaźników Finder serii 40 i sprawdzi się w rozdzielnicach, szafach sterowniczych, automatyce oraz innych instalacjach wykorzystujących przekaźniki elektromechaniczne.

Kompatybilne przekaźniki Finder

Gniazdo Finder 95.05 jest przeznaczone do współpracy z następującymi typami przekaźników:

• Finder 40.51
• Finder 40.52
• Finder 40.61
• Finder 40.62

📌 Przed zakupem warto sprawdzić pełne oznaczenie posiadanego przekaźnika - zgodność mechaniczna zależy od jego typu, a nie wyłącznie od napięcia cewki.

Czytelne oznaczenie zacisków

Na bocznej części obudowy znajduje się schemat przyporządkowania wyprowadzeń przekaźnika do zacisków śrubowych gniazda. Ułatwia to wykonanie połączeń podczas montażu oraz późniejszą kontrolę instalacji.

Na obudowie umieszczono dwa warianty schematu, ponieważ gniazdo 95.05 obsługuje kilka typów przekaźników Finder serii 40 o różnych konfiguracjach styków. Dzięki temu właściwy sposób podłączenia można sprawdzić bezpośrednio na gnieździe.

Tabliczka opisowa w zestawie

✅ W komplecie z gniazdem znajduje się biała tabliczka opisowa Finder 095.00.4. Służy do oznaczenia gniazda, przekaźnika lub obwodu w rozdzielnicy - można wykorzystać ją np. do naniesienia numeru obwodu lub oznaczenia K1, K2 czy innego symbolu zgodnego z dokumentacją instalacji.

Takie rozwiązanie ułatwia identyfikację elementów w bardziej rozbudowanych szafach sterowniczych i pozwala zachować czytelny układ instalacji.

Montaż przekaźnika i akcesoria

Kompatybilny przekaźnik jest wciskany bezpośrednio w gniazdo 95.05. Do standardowego osadzenia przekaźnika nie jest wymagany dodatkowy klips.

W instalacjach, w których wymagane jest dodatkowe zabezpieczenie przekaźnika przed wysunięciem, można zastosować opcjonalną metalową obejmę Finder 095.71 lub plastikową obejmę mocująco-wyrzutnikową Finder 095.01.

📌 Obejmy mocujące nie znajdują się w oferowanym zestawie.

Najważniejsze cechy

• Producent: Finder
• Model: 95.05
• Rodzaj: gniazdo przekaźnikowe
• Montaż: szyna DIN 35 mm lub panel
• Zaciski: śrubowe
• Liczba pinów: 8
• Wartości znamionowe: 10 A - 250 V
• Stopień ochrony: IP20
• Wytrzymałość dielektryczna pomiędzy cewką a stykami: 6 kV
• Temperatura pracy: od -40 do +70°C
• Kolor: niebieski

Dlaczego warto?

Finder 95.05 pozwala uporządkować montaż przekaźnika w rozdzielnicy i znacząco ułatwia jego późniejszą obsługę. Przewody pozostają podłączone do gniazda, dlatego w razie potrzeby można wymienić sam przekaźnik bez demontażu okablowania.

Dodatkowym atutem są czytelne oznaczenia zacisków, schemat połączeń umieszczony bezpośrednio na obudowie oraz dołączona tabliczka opisowa, która pomaga zachować przejrzystość nawet w bardziej rozbudowanych instalacjach.
