Przekaźnik FINDER seria 36 SPDT 5 VDC 10 A 250 VAC

Uniwersalny przekaźnik elektromechaniczny FINDER z cewką 5 V DC i pojedynczym stykiem przełącznym SPDT. Przeznaczony do sterowania obwodami, w których wymagane jest przełączanie pomiędzy stykiem normalnie otwartym NO i normalnie zamkniętym NC.

Zastosowane styki ze stopu AgSnO2 - srebro z tlenkiem cyny charakteryzują się dobrą odpornością na zgrzewanie styków, dzięki czemu rozwiązanie sprawdza się w wielu układach sterowania i automatyki.

Najważniejsze cechy

• ✅ Napięcie cewki: 5 V DC
• Konfiguracja styków: SPDT - NO / NC
• Maksymalny prąd styku: 10 A
• Napięcie styku: 250 V AC
• Materiał styków: AgSnO2 - srebro z tlenkiem cyny
• Rezystancja cewki: 70 Ω
• Producent: FINDER
• Kod producenta: 36.11.9.005.4011

Gdzie można zastosować przekaźnik?

Przekaźnik może być wykorzystany jako element wykonawczy w różnego rodzaju układach elektronicznych, sterujących i automatyki, w których sygnał sterujący 5 V DC ma przełączać obwód za pomocą styków NO lub NC.

• układy sterowania i automatyki
• projekty elektroniczne i prototypowe
• sterowanie urządzeniami i obciążeniami poprzez styk przekaźnika
• układy wymagające styku przełącznego SPDT

Na co zwrócić uwagę przed zastosowaniem?

📌 Przekaźnik w oferowanej wersji posiada cewkę 5 V DC. Przed montażem należy sprawdzić zgodność napięcia sterującego oraz parametrów przełączanego obwodu z parametrami przekaźnika.

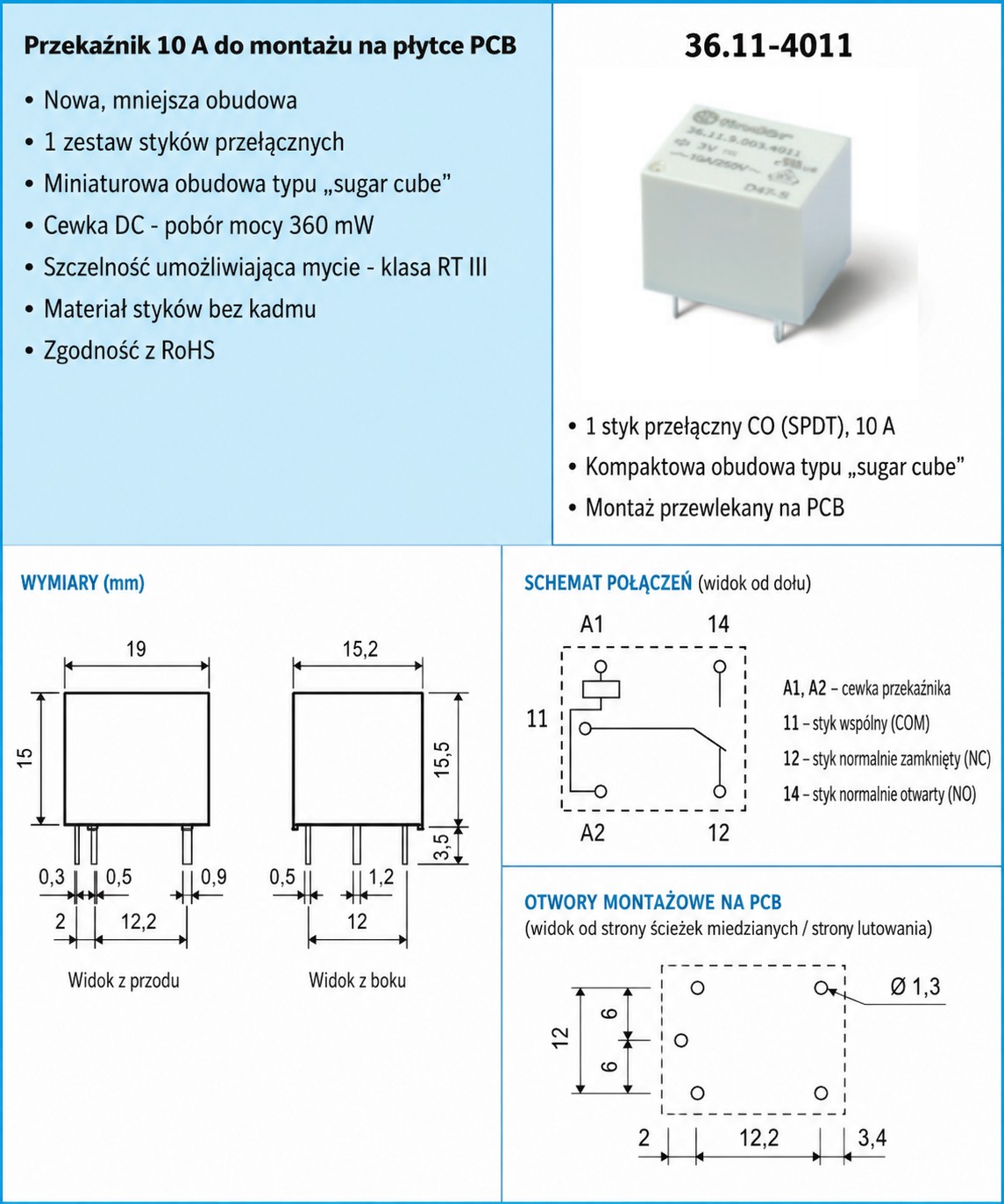

Konfiguracja SPDT umożliwia wykorzystanie zarówno styku NO - normalnie otwartego, jak i NC - normalnie zamkniętego. Rozmieszczenie wyprowadzeń oraz schemat połączeń przedstawiono na grafice technicznej.

Parametry techniczne

• Producent: FINDER
• Seria: 36
• Kod producenta: 36.11.9.005.4011
• Konfiguracja styków: SPDT
• Wyjścia: NC, NO
• Napięcie cewki: 5 V DC
• Rezystancja cewki: 70 Ω
• Prąd styku: 10 A
• Napięcie styku: 250 V AC
• Materiał styków: AgSnO2 - srebro z tlenkiem cyny
