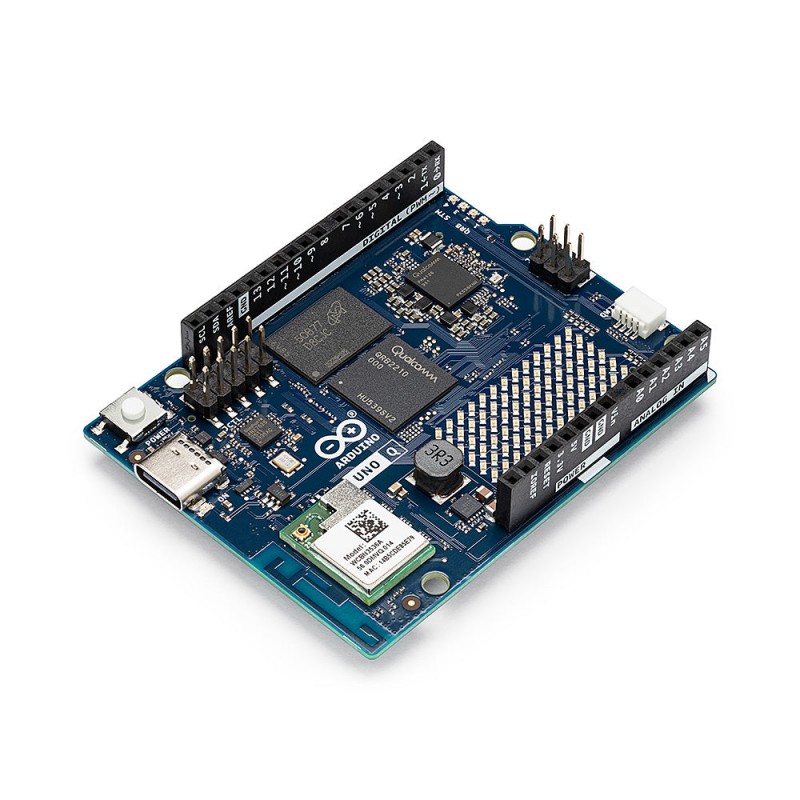

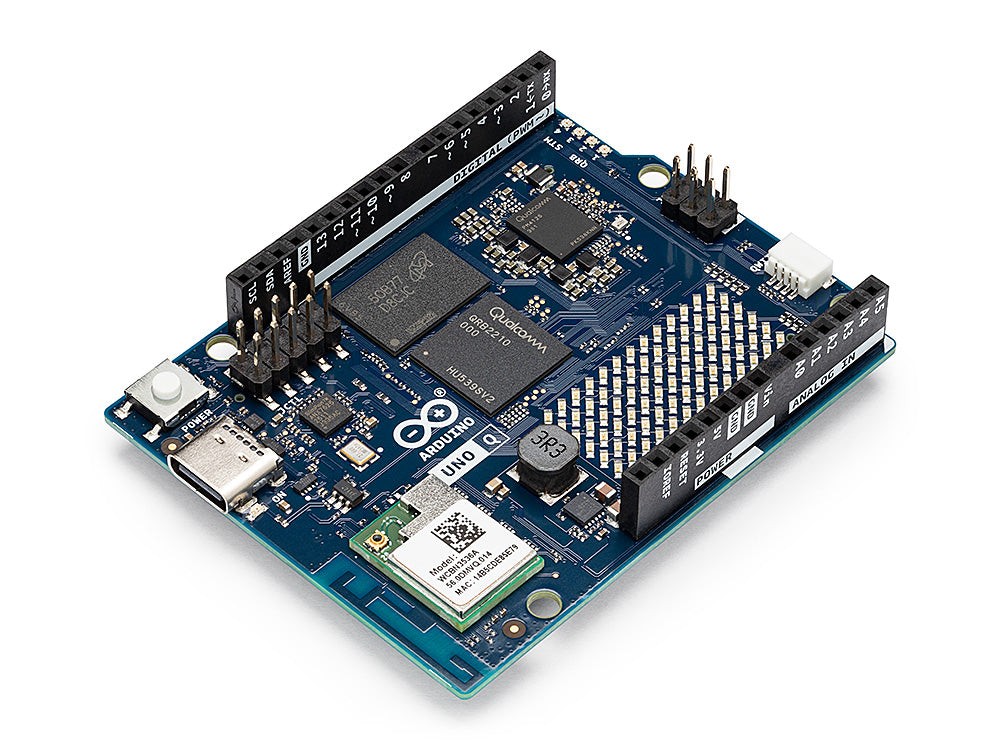

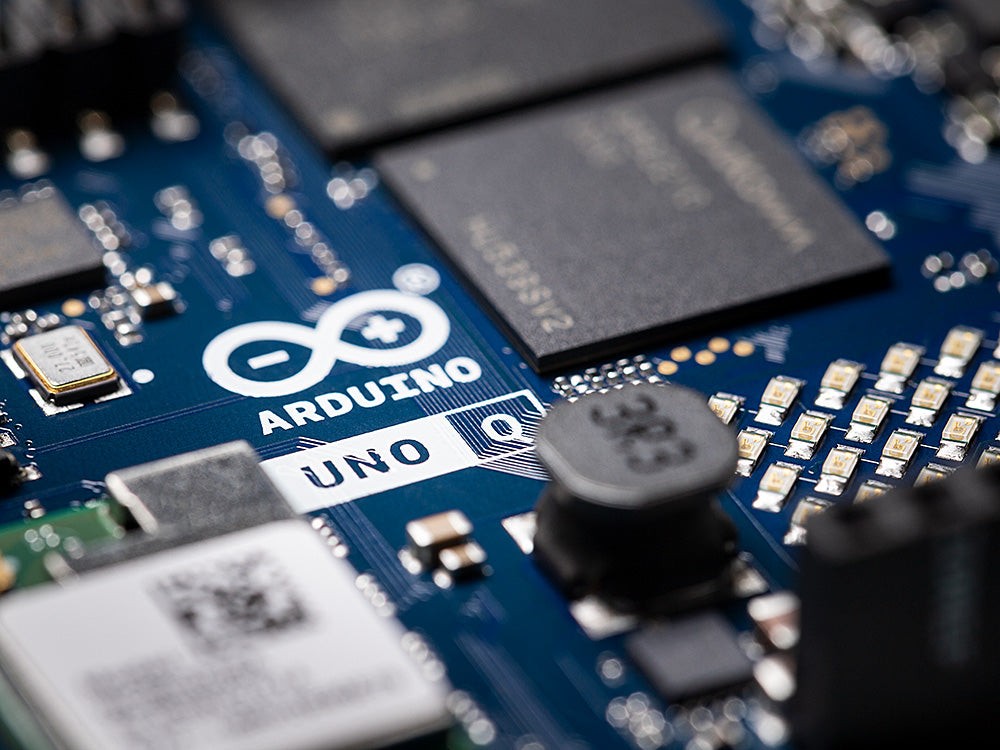

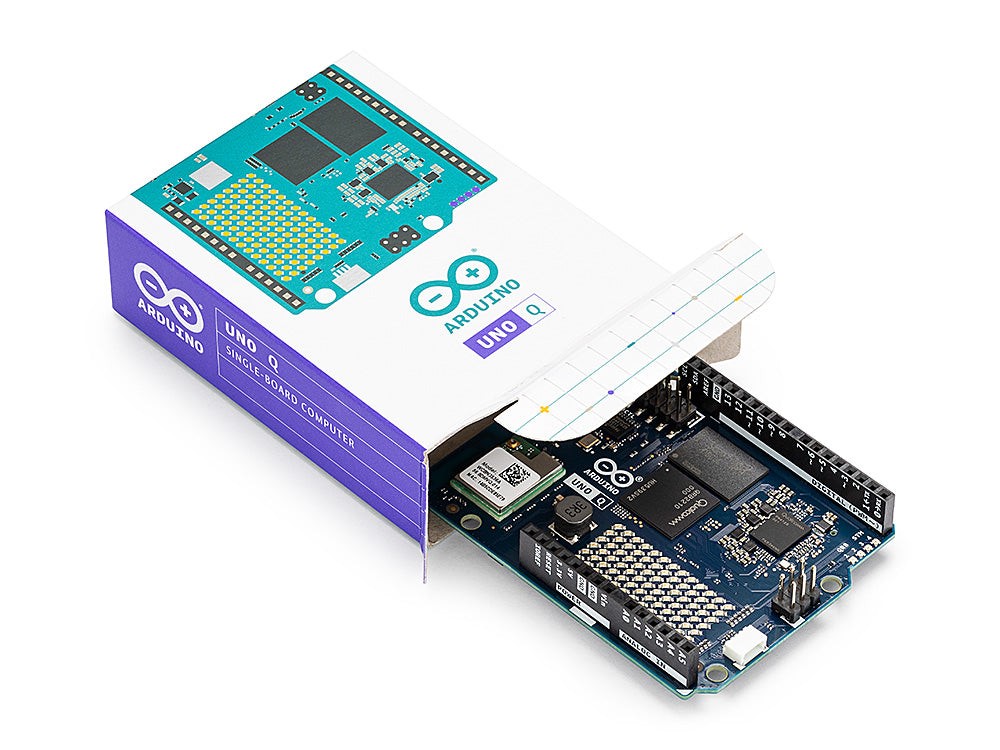

Arduino UNO Q 4GB - płytka rozwojowa Linux, Edge AI i Arduino w jednym

Arduino UNO Q 4GB to zaawansowana płytka rozwojowa łącząca świat klasycznego Arduino z możliwościami systemu Linux. Model wykorzystuje dwuprocesorową architekturę: wydajny mikroprocesor Qualcomm Dragonwing QRB2210 do zadań obliczeniowych oraz mikrokontroler STM32U585 do obsługi wejść, wyjść i zadań czasu rzeczywistego.

To rozwiązanie dla projektów, w których zwykła płytka Arduino to już za mało, ale pełny komputer jednopłytkowy bywa zbyt „kombajnowy”. Innymi słowy - Arduino dostało drugi mózg i tym razem naprawdę ma co liczyć.

Najważniejsze cechy

• 4 GB pamięci RAM LPDDR4 - wygodniejsza praca z aplikacjami Linux, skryptami Python i lekkimi projektami AI
• 32 GB pamięci eMMC - wbudowana pamięć masowa bez konieczności korzystania wyłącznie z kart microSD
• Qualcomm Dragonwing QRB2210 - czterordzeniowy procesor Arm Cortex-A53 do 2,0 GHz z układem graficznym Adreno
• STM32U585 Cortex-M33 - mikrokontroler do obsługi zadań czasu rzeczywistego, I/O i klasycznych projektów Arduino
• Linux Debian OS - środowisko systemowe dla aplikacji, skryptów, usług sieciowych i narzędzi developerskich
• Arduino Core na Zephyr OS - obsługa warstwy mikrokontrolera w środowisku Arduino

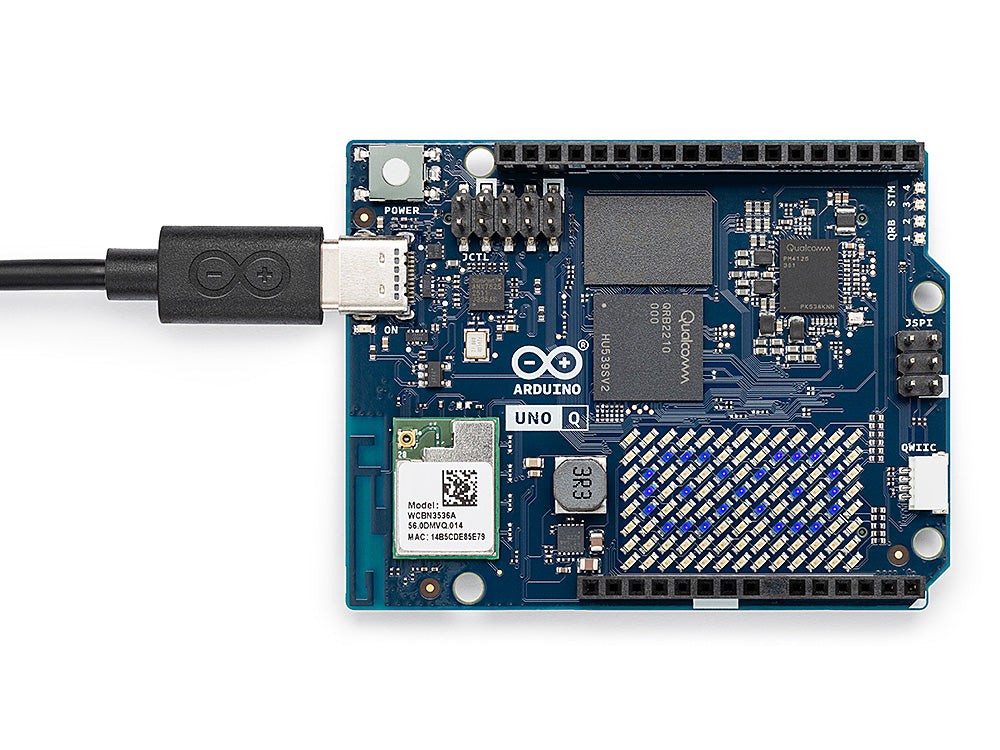

• USB-C z obsługą host/device, zasilania i wyjścia wideo - jeden port, kilka praktycznych zastosowań
• Wi-Fi 5 2,4/5 GHz oraz Bluetooth 5.1 - łączność bezprzewodowa z wbudowanymi antenami
• Obsługa Docker i Docker Compose - możliwość uruchamiania aplikacji kontenerowych
• Klasyczny format UNO - zgodność mechaniczna z popularnym formatem Arduino UNO

Dwa układy - dwa światy pracy

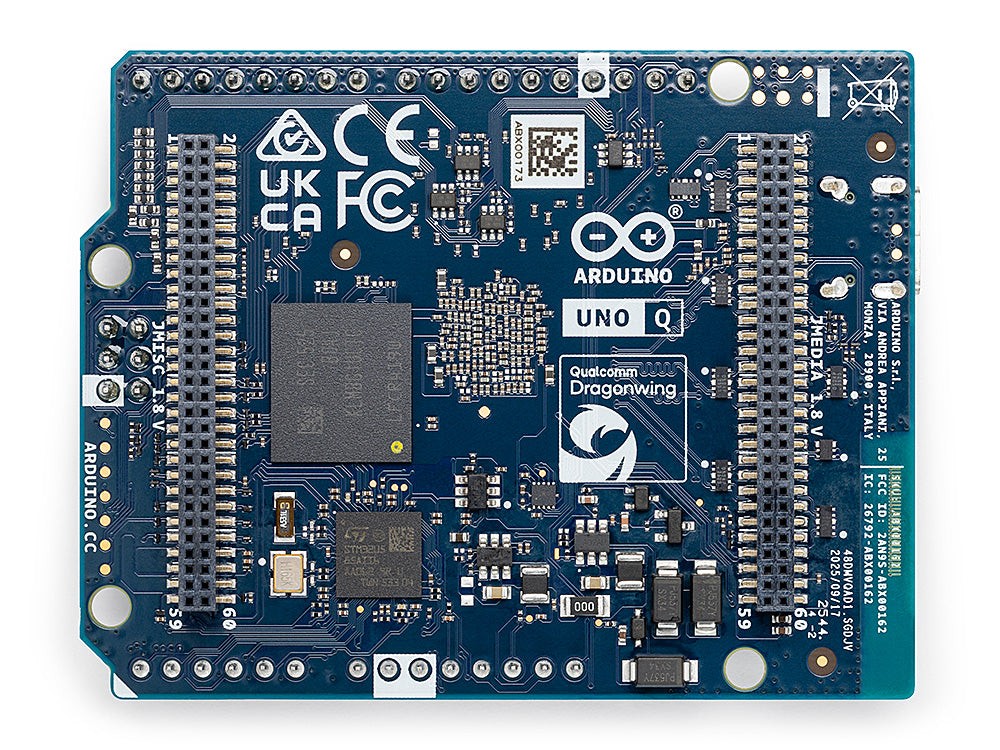

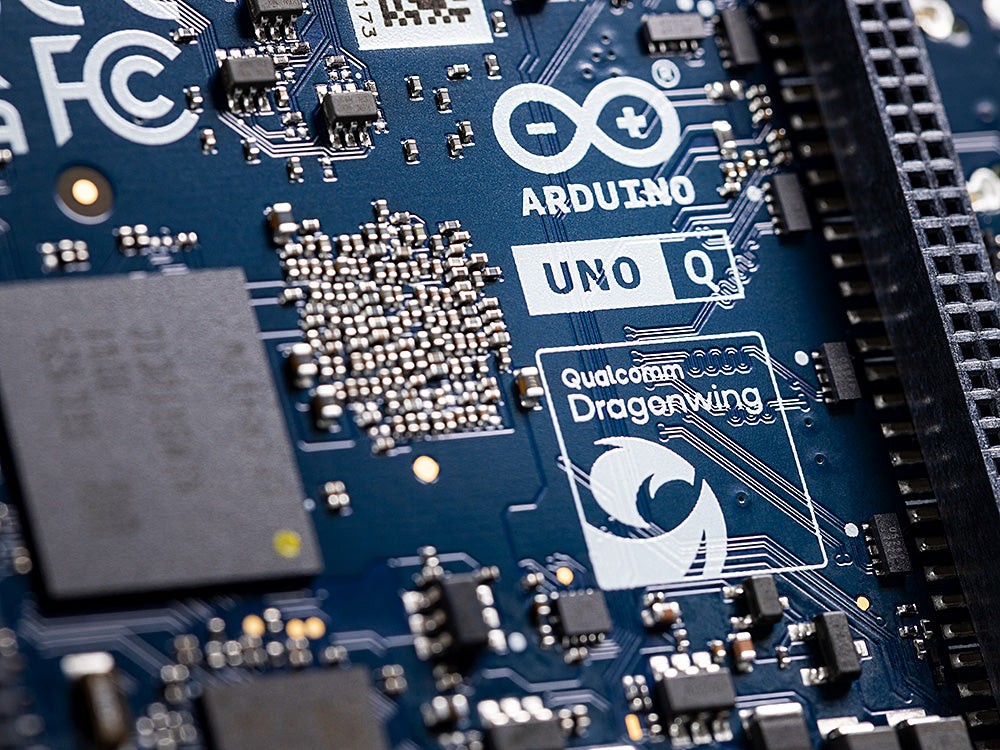

Arduino UNO Q 4GB zostało zaprojektowane jako platforma hybrydowa. Część wysokopoziomowa, oparta o Qualcomm Dragonwing QRB2210, odpowiada za Linux, aplikacje, przetwarzanie danych, komunikację sieciową, multimedia i lekkie zadania AI.

Druga część, czyli mikrokontroler STM32U585, obsługuje zadania wymagające przewidywalnej reakcji, takie jak sterowanie pinami, czujnikami, magistralami i elementami wykonawczymi. Dzięki temu jedna płytka może jednocześnie uruchamiać aplikację w Linuxie i zachowywać precyzję typową dla klasycznego Arduino.

Do projektów AI, IoT i automatyki

UNO Q 4GB sprawdzi się w projektach, w których potrzebne jest lokalne przetwarzanie danych, komunikacja sieciowa i sterowanie sprzętem. Można wykorzystać ją jako bazę do prototypów Edge AI, prostych systemów computer vision, bramek IoT, paneli sterowania, urządzeń edukacyjnych i zaawansowanych projektów automatyki.

Płytka obsługuje również kamery USB zgodne z UVC, co pozwala tworzyć projekty związane z analizą obrazu, rozpoznawaniem obiektów, monitoringiem lub eksperymentami z uczeniem maszynowym.

Arduino App Lab

Arduino App Lab to środowisko ułatwiające pracę z hybrydową architekturą UNO Q. Pozwala zarządzać komunikacją pomiędzy częścią Linux MPU i częścią Arduino MCU, uruchamiać aplikacje, monitorować parametry systemu oraz szybciej przechodzić od prototypu do działającego projektu.

Dzięki temu użytkownik nie musi od razu schodzić do niskopoziomowej konfiguracji całego stosu sprzętowego. Dla elektronika to mniej walki z konfiguracją, a więcej właściwej pracy z projektem - czyli dokładnie tak, jak powinno być.

Zastosowania

• Edge AI i computer vision - rozpoznawanie obrazu, analiza danych z kamery, lokalne przetwarzanie
• IoT i automatyka - bramki danych, sterowniki, integracje z czujnikami i siecią
• Prototypowanie profesjonalne - szybkie testowanie koncepcji urządzeń embedded
• Edukacja techniczna - nauka Linux, Arduino, Python, elektroniki i komunikacji sprzętowej
• Smart home i systemy lokalne - panele, kontrolery, małe serwery usług i sterowanie urządzeniami
• Aplikacje kontenerowe - testowanie lekkich usług z użyciem Docker i Docker Compose

Parametry techniczne

• Model: Arduino UNO Q 4GB
• SKU: ABX00173
• Kod EAN: 7630049205727
• Mikroprocesor MPU: Qualcomm Dragonwing QRB2210
• CPU MPU: Quad-core Arm Cortex-A53 do 2,0 GHz
• GPU: Adreno 3D graphics accelerator
• Mikrokontroler MCU: STM32U585
• CPU MCU: Arm Cortex-M33 do 160 MHz
• Pamięć MCU: 2 MB Flash, 786 KB SRAM
• RAM: 4 GB LPDDR4
• Pamięć masowa: 32 GB eMMC
• Zasilanie USB-C: 5 V, maks. 3 A
• Napięcie wejściowe VIN: 7-24 V
• USB: 1 x USB-C z host/device role switching, power role switch i obsługą wyjścia wideo
• Łączność bezprzewodowa: Wi-Fi 5 2,4/5 GHz, Bluetooth 5.1
• Interfejsy: I2C/I3C, SPI, PWM, CAN, UART, PSSI, GPIO, JTAG, ADC
• Wideo: obsługa wyjścia wideo przez USB-C
• Złącza multimedialne: MIPI DSI pins na złączu JMEDIA
• Audio: wejście mikrofonowe, wyjście słuchawkowe, Line OUT na JMISC

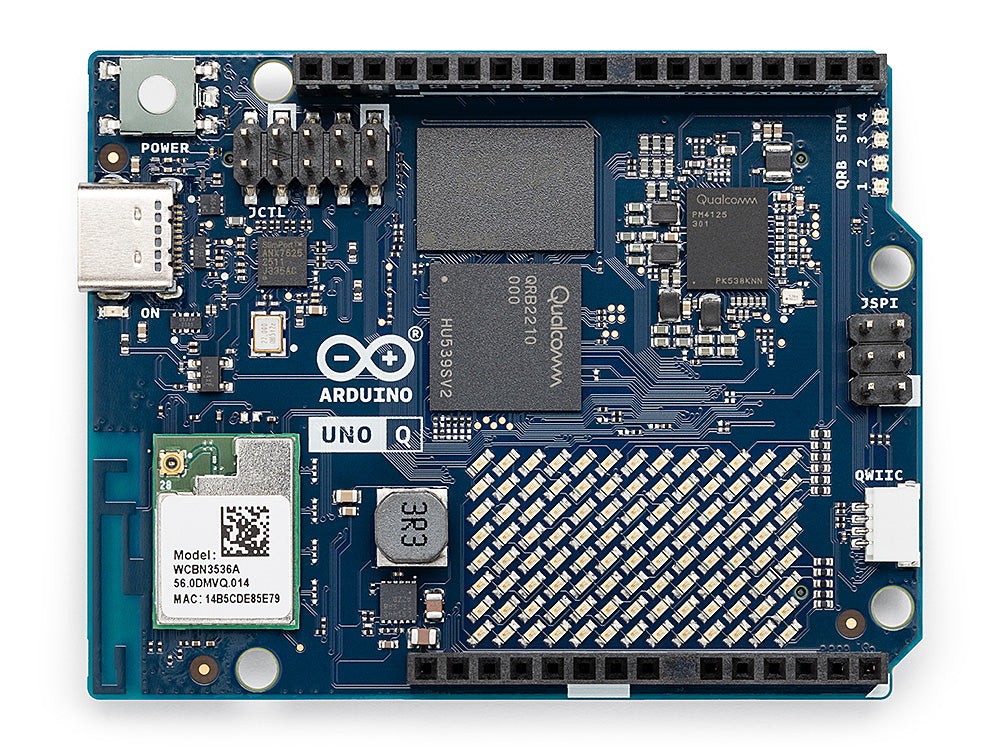

• Elementy dodatkowe: 4 x RGB LED, matryca LED 8 x 13, przycisk użytkownika
• Qwiic: 1 x złącze Qwiic 3,3 V, I2C
• System MPU: Linux Debian OS
• System MCU: Arduino Core na Zephyr OS
• Konteneryzacja: Docker, Docker Compose

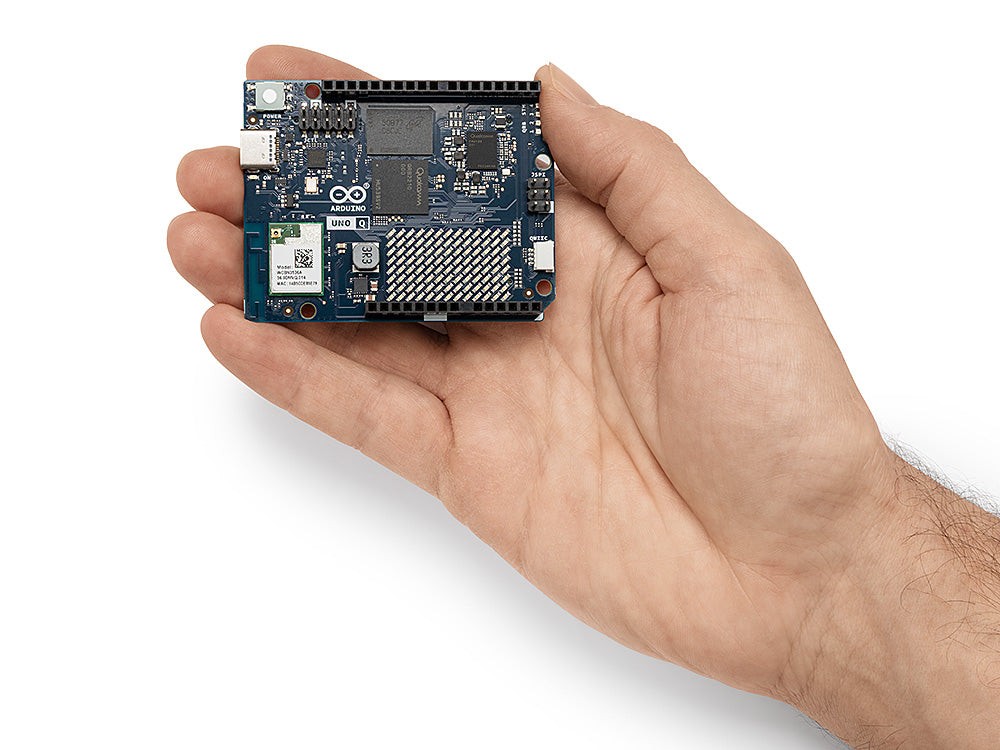

• Wymiary: 68,85 x 53,34 mm
• Format: Arduino UNO form factor
• Zgodność: CE, FCC

Zgodność z systemami

Arduino App Lab jest obsługiwany przez popularne systemy operacyjne, co ułatwia rozpoczęcie pracy niezależnie od używanej platformy.

• Windows: Windows 10 lub nowszy, 64-bit
• macOS: macOS 11 lub nowszy, 64-bit
• Linux: Ubuntu 22.04 lub nowszy, Debian Trixie, 64-bit

Kompatybilność i rozszerzenia

Arduino UNO Q 4GB zachowuje klasyczny format UNO i zgodność z wieloma standardowymi nakładkami Arduino. Należy jednak zawsze sprawdzić wymagania konkretnego shielda, szczególnie w zakresie napięć, pinów i obsługi programowej.

Płytka może współpracować z akcesoriami USB-C, kamerami USB UVC, zewnętrznym monitorem przez USB-C z DisplayPort Alt Mode oraz urządzeniami podłączanymi przez interfejsy GPIO, I2C, SPI, UART i CAN.
