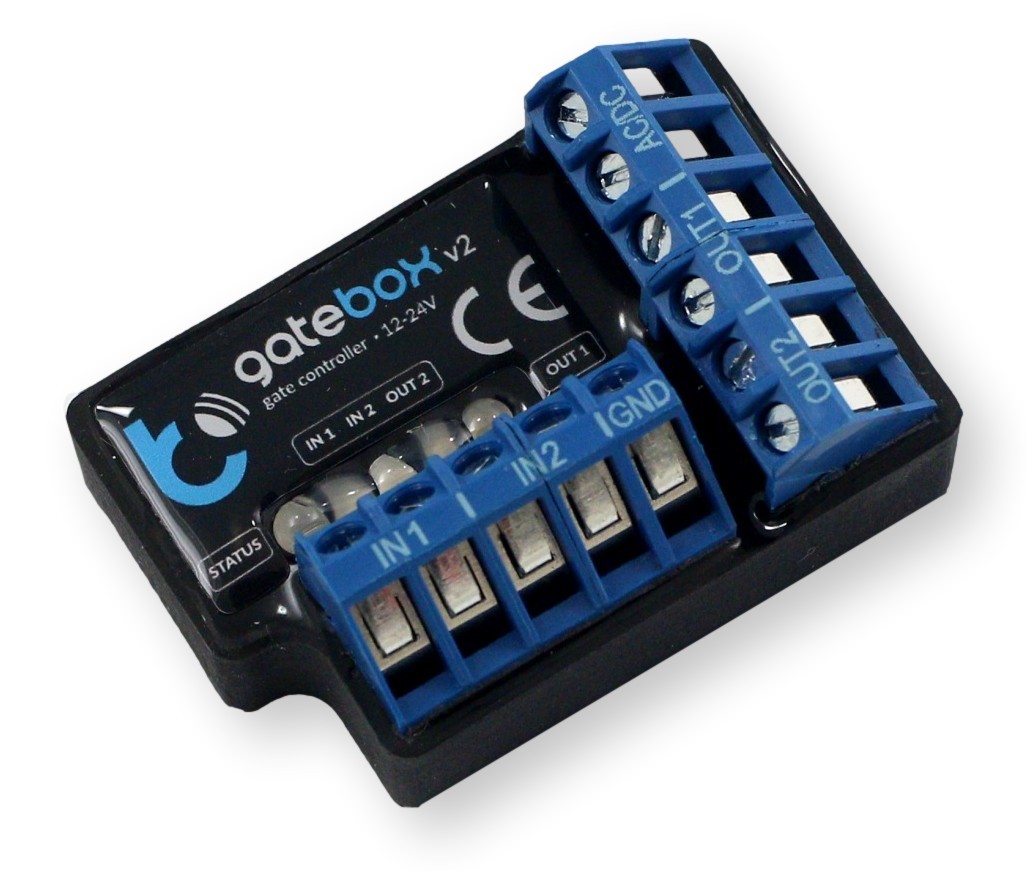

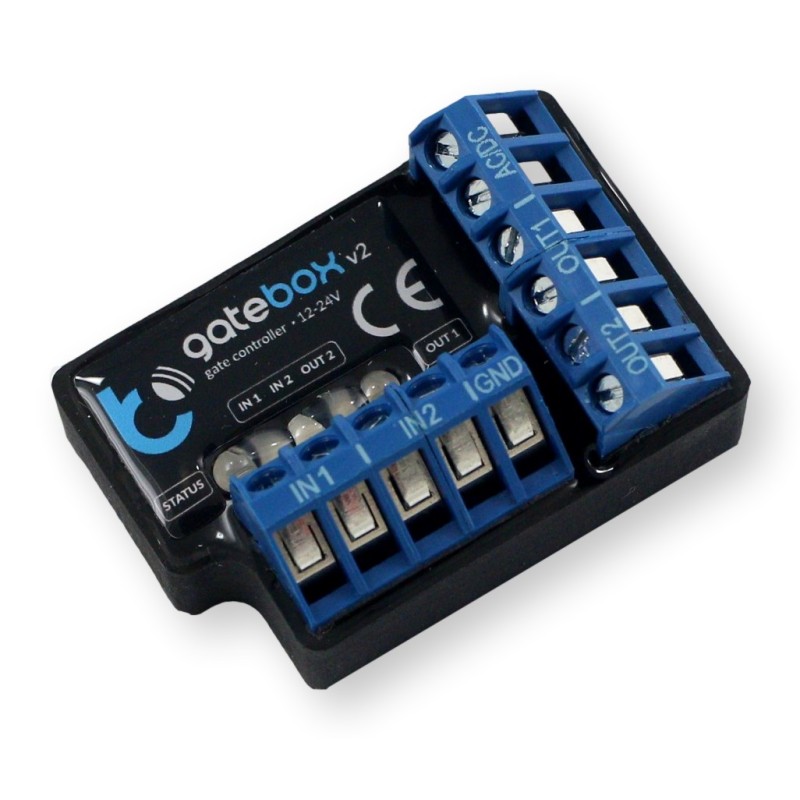

BleBox gateBox v2 - sterownik WiFi do bramy wjazdowej i garażowej

Otwieraj bramę smartfonem - na miejscu, z domu lub zdalnie przez Internet. BleBox gateBox v2 to niewielki moduł WiFi podłączany do odpowiednich wejść centrali napędu. Pozwala obsługiwać kompatybilną bramę wjazdową, garażową lub system kontroli dostępu przez aplikację wBox, bez dodatkowej bramki Smart Home.

Dwa wyjścia sterujące pozwalają współpracować z różnymi centralami, a dwa wejścia umożliwiają opcjonalny odczyt rzeczywistego położenia bramy. Sterownik ma zintegrowaną antenę i przeznaczony jest do montażu w osłoniętym miejscu - jego obudowa ma stopień ochrony IP20.

Najważniejsze możliwości

• Sterowanie z telefonu - otwieranie bramy przez aplikację wBox na Androidzie i iOS.
• Zdalny dostęp - możliwość wydawania poleceń także poza posesją, gdy gateBox ma dostęp do Internetu.
• Apple CarPlay i Android Auto - uruchamianie skonfigurowanych scen wBox z ekranu kompatybilnego samochodu.
• Dwa wyjścia SSR - wyjście podstawowe oraz pomocnicze do funkcji dostępnych w centrali napędu.
• Informacja o położeniu bramy - po podłączeniu kompatybilnych sygnałów krańcowych lub dodatkowych kontaktronów.
• Udostępnianie dostępu - możliwość korzystania z urządzenia przez uprawnionych użytkowników.
• WiFi 2,4 GHz - połączenie bezpośrednie, przez sieć lokalną lub za pośrednictwem Internetu.
• Integracje i automatyzacje - otwarte API i możliwość współpracy z innymi urządzeniami BleBox.

Sterowanie bramą z telefonu - lokalnie i przez Internet

Brama może być obsługiwana z aplikacji wBox, bez konieczności korzystania z dodatkowego pilota. Przydaje się to przy wjeździe na posesję, otwieraniu bramy gościom lub zarządzaniu kilkoma wjazdami z jednej aplikacji.

Dostępne sposoby połączenia:

• Bezpośrednio - telefon łączy się z punktem dostępowym WiFi sterownika.
• Przez domowe WiFi - sterowanie w lokalnej sieci 2,4 GHz.
• Przez Internet - zdalny dostęp po prawidłowym skonfigurowaniu urządzenia oraz jego połączenia z Internetem.

Jedna aplikacja wBox umożliwia obsługę wielu urządzeń BleBox i zarządzanie dostępem innych użytkowników.

Apple CarPlay i Android Auto - brama na ekranie samochodu

Aktualna aplikacja wBox obsługuje Apple CarPlay i Android Auto. Dzięki temu w kompatybilnym systemie multimedialnym samochodu można uruchomić wcześniej przygotowaną scenę BleBox, na przykład polecenie otwarcia bramy wjazdowej.

To funkcja aplikacji wBox, a nie osobne połączenie sterownika gateBox z samochodem. Wymaga odpowiedniej wersji aplikacji, konfiguracji sceny, zgodnego telefonu i systemu samochodowego oraz dostępnego połączenia z urządzeniem. Zakres obsługi na ekranie auta zależy od możliwości aplikacji.

Kontaktrony i sygnały z centrali - kontrola położenia bramy

gateBox v2 może pokazywać w aplikacji, czy brama jest otwarta, zamknięta lub w pozycji pośredniej. Do uzyskania wiarygodnego odczytu trzeba doprowadzić do sterownika sygnały potwierdzające rzeczywiste położenie bramy. Samo wysłanie komendy otwarcia nie jest potwierdzeniem, że brama rzeczywiście się otworzyła.

Możliwe są dwa rozwiązania:

• Wykorzystanie sygnałów z centrali bramy - jeżeli centrala udostępnia kompatybilne sygnały krańcowe lub wyjścia informujące o pozycji bramy, można je podłączyć zgodnie ze schematem producenta.
• Osobne kontaktrony - jeżeli centrala nie udostępnia odpowiednich sygnałów, można zamontować dodatkowe czujniki magnetyczne położenia otwartego i zamkniętego. Kontaktrony nie są dołączone do zestawu i należy je dokupić osobno.

Wejścia IN1 i IN2 są wejściami napięciowymi 12-24 V AC/DC, odseparowanymi galwanicznie. Kontaktrony należy włączyć w odpowiedni obwód pomiarowy zgodnie z instrukcją gateBox v2 - samo zwarcie zacisków wejścia bez właściwego obwodu nie zastępuje wymaganego sygnału.

Do samego sterowania otwieraniem i zamykaniem kontaktrony nie są wymagane. Służą do dodatkowej kontroli stanu bramy i funkcji zależnych od jej położenia.

Zasilanie - z centrali bramy lub osobnego zasilacza

Sterownik wymaga napięcia 12-24 V AC/DC. Przed montażem należy sprawdzić, jakie źródło zasilania jest dostępne w danej instalacji.

• Zasilanie z centrali napędu - można wykorzystać wyjście zasilania akcesoriów 12-24 V AC/DC, jeśli zapewnia odpowiednią wydajność prądową i spełnia wymagania gateBox v2.
• Oddzielny zasilacz - gdy centrala nie udostępnia właściwego napięcia lub nie ma wystarczającej rezerwy prądowej, wymagany jest osobny zasilacz 12-24 V AC/DC o odpowiedniej wydajności. Zasilacz nie jest dołączony do zestawu i w razie potrzeby należy go dokupić.

Przy doborze źródła zasilania należy uwzględnić maksymalny pobór prądu 200 mA przy 12 V, wskazany przez producenta, a nie tylko pobór średni.

Dwa wyjścia sterujące do współpracy z centralą napędu

gateBox v2 wyposażono w dwa niezależne, bezpotencjałowe wyjścia impulsowe typu SSR. Ich działanie zależy od ustawień sterownika i sposobu podłączenia do centrali bramy.

• OUT1 - podstawowe sterowanie, najczęściej impuls otwórz / stop / zamknij.
• OUT2 - funkcja pomocnicza, np. obsługa obwodu STOP lub częściowego otwarcia bramy, jeśli centrala udostępnia takie wejście.

W ustawieniach można wybrać odpowiedni tryb pracy wyjścia NO/NC i ustawić czas impulsu od 0,1 do 15 sekund. Każde wyjście może przełączać maksymalnie 24 V AC/DC przy 100 mA.

Uwaga: wyjścia gateBox v2 nie są przeznaczone do zasilania silnika bramy ani do bezpośredniego przełączania obwodów 230 V.

Gdzie sprawdzi się gateBox v2?

• Brama wjazdowa przesuwna lub dwuskrzydłowa - sterowanie przez kompatybilne wejście centrali.
• Brama garażowa - dodatkowa metoda sterowania obok istniejącego pilota.
• Dom, firma i kilka posesji - dostęp do wielu urządzeń z aplikacji wBox.
• Automatyka Smart Home - możliwość tworzenia akcji na podstawie stanu bramy i integrowania urządzenia przez API.

Urządzenie jest dodatkowym modułem sterującym. Nie zastępuje centrali napędu ani zabezpieczeń chroniących przed przygnieceniem i kolizją.

Specyfikacja techniczna BleBox gateBox v2

• Producent: BleBox
• Model: gateBox v2
• EAN: 5900168580008
• Zasilanie: 12-24 V AC/DC
• Pobór energii: poniżej 1 W
• Średni pobór prądu: 30 mA przy 12 V
• Maksymalny pobór prądu: 200 mA przy 12 V
• Wyjścia: 2, bezpotencjałowe, SSR, impulsowe
• Maksymalne napięcie przełączane: 24 V AC/DC
• Maksymalne obciążenie wyjścia: 100 mA na kanał
• Wejścia: 2, napięciowe, logiczne
• Zakres napięć wejściowych: 12-24 V AC/DC
• Separacja wejść: optoizolacja
• Polaryzacja wejść: wykrywana automatycznie
• Sieć: WiFi 2,4 GHz, 802.11g / μWiFi
• Antena: zintegrowana
• Transmisja: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Tryby połączenia: Access Point, WiFi lokalne, zdalny dostęp przez Internet
• Aplikacja: wBox (Android, iOS)
• Sterowanie samochodowe: sceny wBox przez Apple CarPlay i Android Auto
• API: otwarte
• Stopień ochrony: IP20
• Temperatura pracy: od -20°C do +50°C
• Wymiary: 50 x 36 x 18 mm
• Obudowa: kompozycja poliuretanowa bez halogenów, samogasnąca dla klasy termicznej B (130°C)

Montaż i zawartość zestawu - co warto wiedzieć

W oferowanym produkcie znajduje się sterownik BleBox gateBox v2. Zasilacz i dodatkowe kontaktrony nie są częścią zestawu. Jeżeli instalacja ich wymaga, należy dobrać je i dokupić osobno.

Sterownik można umieścić w obudowie centrali lub innym odpowiednio osłoniętym miejscu; producent dopuszcza również mocowanie za pomocą elementu samoprzylepnego. W razie wyboru tej metody należy zastosować odpowiednią taśmę montażową dobraną do podłoża.

IP20 oznacza brak ochrony przed wodą. Montaż na zewnątrz wymaga dodatkowej obudowy chroniącej urządzenie przed deszczem i wilgocią. Należy również zapewnić stabilny sygnał WiFi 2,4 GHz - metalowa obudowa może pogorszyć zasięg.

Wszystkie połączenia należy wykonywać przy odłączonym zasilaniu, zgodnie z instrukcją BleBox i dokumentacją konkretnej centrali bramowej.
