BleBox gateBox PRO v3 sterownik WiFi do bram garażowych i wjazdowych

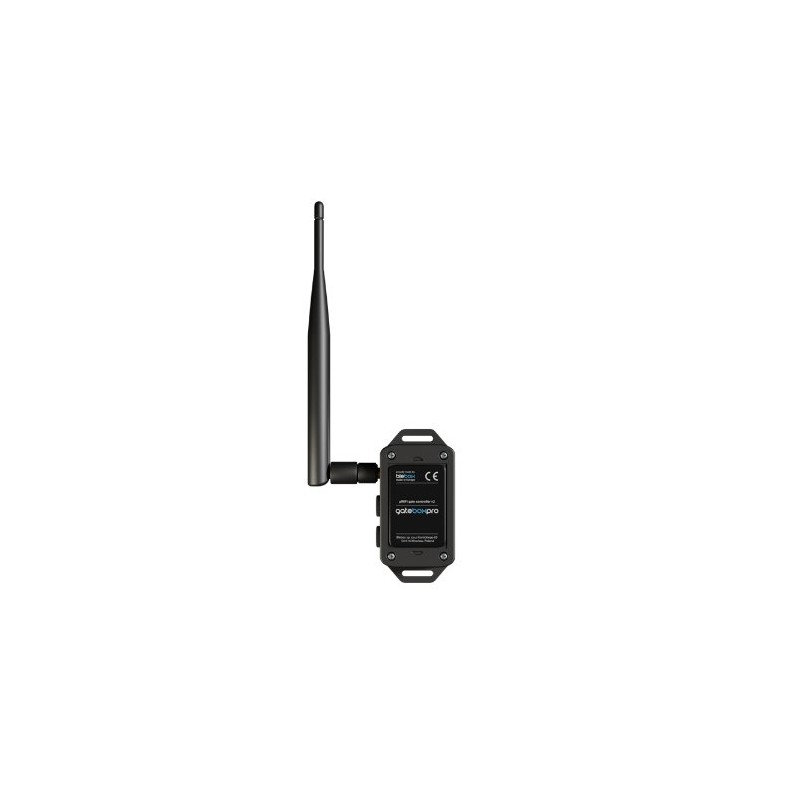

BleBox gateBox PRO v3 - sterownik bram WiFi z anteną zewnętrzną

Steruj bramą wjazdową lub garażową z telefonu, również poza domem. gateBox PRO v3 to moduł WiFi podłączany do kompatybilnych wejść centrali napędu. Aplikacja wBox umożliwia sterowanie bramą bez dodatkowej bramki Smart Home, również przez przygotowane sceny w Apple CarPlay i Android Auto.

Wersja PRO ma zewnętrzną antenę 5 dB i obudowę IP54, dlatego nadaje się do instalacji na zewnątrz, pod warunkiem właściwego uszczelnienia przepustów i zgodnego z instrukcją montażu.

Ważne przed zakupem: sterownik wymaga zasilania 12-24 V AC/DC. Może otrzymywać je z odpowiedniego wyjścia centrali bramy albo z osobnego zasilacza. Zasilacz nie jest dołączony. Opcjonalne sprawdzanie rzeczywistego położenia bramy wymaga sygnałów z centrali lub dodatkowych czujników - kontaktrony nie są dołączone.

Najważniejsze funkcje gateBox PRO

• Otwieranie bramy z telefonu - sterowanie przez aplikację wBox.
• WiFi 2,4 GHz i antena zewnętrzna 5 dB - możliwość dobrania korzystnego miejsca instalacji przy bramie.
• Obudowa IP54 - montaż zewnętrzny przy prawidłowym zabezpieczeniu przepustów przewodów.
• Dwa wyjścia SSR - sterowanie podstawową oraz dodatkową funkcją kompatybilnej centrali.
• Dwa wejścia do monitorowania stanu - sygnalizacja położenia bramy po podłączeniu odpowiednich sygnałów lub czujników.
• Udostępnianie dostępu - możliwość przydzielania uprawnień innym użytkownikom.
• Dostęp lokalny i zdalny - sterowanie w zasięgu urządzenia oraz przez Internet po odpowiedniej konfiguracji.
• Otwarte API - współpraca z kompatybilnymi rozwiązaniami automatyki.
• Apple CarPlay i Android Auto - uruchamianie skonfigurowanych scen otwierania bramy na ekranie kompatybilnego samochodu.

Łączność WiFi i montaż na zewnątrz

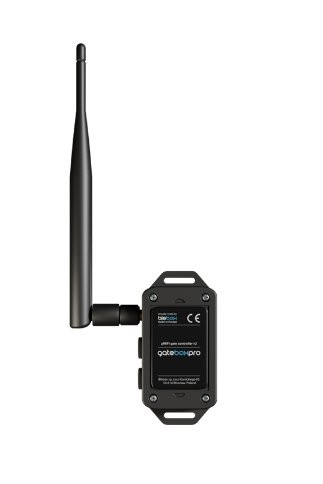

W gateBox PRO zastosowano złącze antenowe RP-SMA oraz dookólną antenę 5 dB. Antenę można wymienić lub umieścić w dogodniejszym miejscu przy użyciu odpowiedniego przewodu przedłużającego (przedłużacz nie jest elementem produktu).

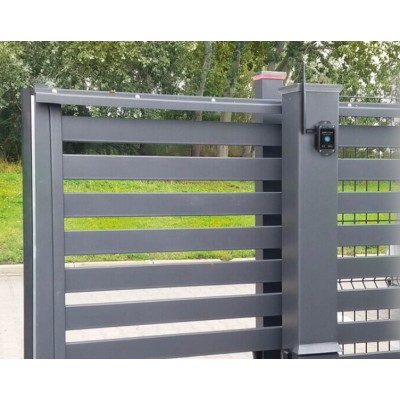

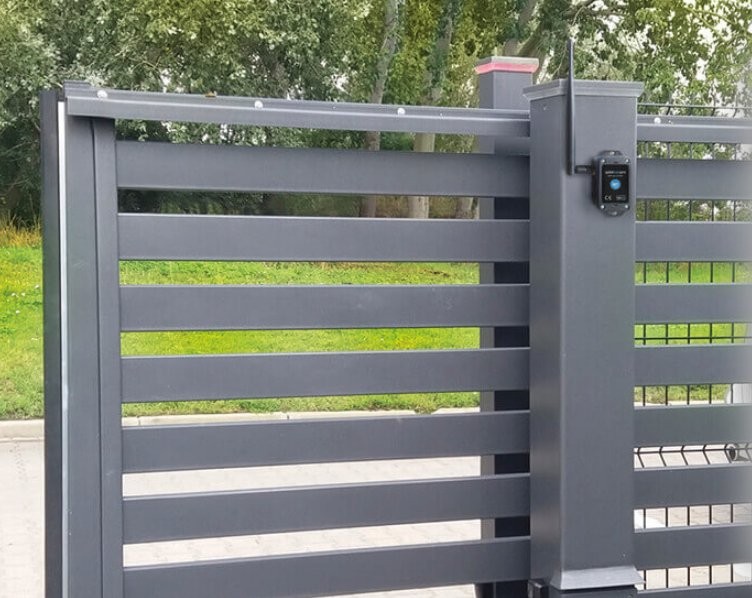

Obudowa o stopniu ochrony IP54 pozwala zamontować sterownik m.in. na słupku ogrodzeniowym lub przy centrali napędu. Nie oznacza to jednak możliwości zanurzenia urządzenia w wodzie. Przy instalacji zewnętrznej należy zadbać o prawidłowe uszczelnienie przepustów przewodów.

Ważne dla stabilności połączenia: antenę najlepiej ustawić pionowo, w miejscu możliwie wolnym od metalowych przeszkód. Ostateczny zasięg zależy od lokalnych warunków radiowych, a nie tylko od samej anteny.

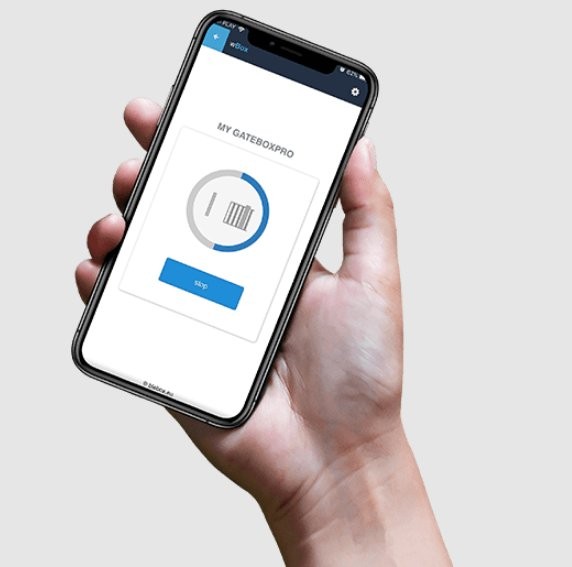

Steruj bramą w aplikacji wBox

W aplikacji wBox możesz otworzyć bramę bez szukania pilota - na przykład przed wjazdem na posesję albo gdy przyjeżdżają goście. Po odpowiedniej konfiguracji dostęp do urządzenia jest możliwy również spoza domowej sieci WiFi.

Jedna aplikacja może obsługiwać wiele urządzeń BleBox. Możliwe jest także nadawanie uprawnień kolejnym użytkownikom, aby korzystali z bramy bez konieczności przekazywania fizycznego pilota.

Tryby połączenia:

• Bezpośrednie połączenie z punktem dostępowym WiFi sterownika (Access Point).
• Połączenie przez lokalny router WiFi 2,4 GHz.
• Połączenie zdalne przez Internet po włączeniu odpowiedniej opcji.

gateBox PRO może współpracować również z wybranymi pilotami i przyciskami bezprzewodowymi BleBox. Oryginalne piloty centrali bramowej mogą nadal działać niezależnie od modułu.

Otwieraj bramę z ekranu samochodu - Apple CarPlay i Android Auto

Aplikacja wBox obsługuje Apple CarPlay i Android Auto, dzięki czemu wybrane sceny BleBox można uruchamiać bezpośrednio z kompatybilnego ekranu samochodu. To wygodny sposób na otwarcie bramy wjazdowej lub garażowej bez sięgania po telefon czy szukania pilota.

W aplikacji wBox należy wcześniej utworzyć scenę sterującą bramą i skonfigurować jej dostępność w systemie samochodowym. Dostępność funkcji zależy od aktualnej wersji aplikacji, telefonu oraz kompatybilności systemu multimedialnego auta.

Ważne: obsługa CarPlay i Android Auto dotyczy uruchamiania przygotowanych scen. Nie oznacza, że na ekranie samochodu dostępny jest pełny interfejs ustawień gateBox PRO. Do sterowania spoza lokalnej sieci WiFi potrzebne jest działające połączenie z Internetem i odpowiednia konfiguracja zdalnego dostępu.

Kontaktrony i sygnały z centrali - jak sprawdzić stan bramy?

gateBox PRO może pokazywać w aplikacji, czy brama jest otwarta, zamknięta lub znajduje się w położeniu pośrednim. Do takiego odczytu potrzebuje jednak sygnału o jej rzeczywistym położeniu. Sam fakt wysłania polecenia otwarcia nie oznacza, że brama faktycznie się otworzyła.

Dostępne są dwa sposoby uzyskania informacji o położeniu:

• Sygnały z istniejącej centrali bramowej - jeżeli centrala udostępnia kompatybilne sygnały położenia lub pozwala bezpiecznie wykorzystać sygnały swoich krańcówek, można je podłączyć do gateBox PRO bez kupowania dodatkowych kontaktronów. Wymaga to sprawdzenia dokumentacji konkretnego napędu.
• Dodatkowe kontaktrony lub czujniki krańcowe - jeżeli centrala nie udostępnia odpowiednich sygnałów, można zamontować osobne czujniki położenia. Do rozróżniania obu położeń krańcowych stosuje się odpowiednie czujniki otwarcia i zamknięcia.

Kontaktrony nie są elementem zestawu i w razie potrzeby trzeba kupić je osobno. Nie są jednak niezbędne do samego sterowania bramą - potrzebne są do funkcji odczytu jej rzeczywistego stanu, jeśli nie można wykorzystać sygnałów z centrali.

Ważna informacja techniczna: wejścia IN1A/IN1B oraz IN2A/IN2B są odseparowanymi galwanicznie wejściami napięciowymi 12-24 V AC/DC. Zwykły kontaktron ma styki bezpotencjałowe, dlatego należy podłączyć go w odpowiednim obwodzie napięciowym, zgodnie ze schematem producenta. Nie wolno bez sprawdzenia zgodności ingerować w obwody krańcówek lub zabezpieczeń istniejącej centrali.

Podłączenie do centrali napędu

gateBox PRO współpracuje z centralą bramową poprzez jej kompatybilne wejścia sterujące, na przykład przeznaczone do zewnętrznego przycisku. Sterownik nie zastępuje centrali napędu, silnika ani wymaganych zabezpieczeń bramy.

• OUT1 - podstawowy impuls sterujący, np. otwórz / stop / zamknij, zgodnie z logiką danej centrali.
• OUT2 - wyjście pomocnicze, np. funkcja furtki lub obsługa obwodu STOP, jeśli przewiduje to dokumentacja napędu.
• Wyjścia SSR - bezpotencjałowe, odseparowane galwanicznie, do obwodów sterujących do 24 V AC/DC. Przy doborze instalacji należy przyjąć maksymalnie 80 mA na wyjście według specyfikacji technicznej.
• IN1 i IN2 - wejścia napięciowe służące do sygnalizacji położenia bramy, jeśli zostaną podłączone odpowiednie sygnały lub czujniki.

Sterownik nie zasila bezpośrednio silnika ani elektrozaczepu. Dobór połączeń i możliwość wykorzystania istniejących wyjść centrali trzeba sprawdzić w dokumentacji obu urządzeń.

Parametry techniczne

• Producent: BleBox
• Model: gateBox PRO v3
• Zasilanie: 12-24 V AC/DC
• Pobór energii: poniżej 1 W
• Średni pobór prądu: 30 mA przy 12 V
• Maksymalny pobór prądu: 200 mA przy 12 V
• Wyjścia: 2, bezpotencjałowe SSR, impulsowe
• Maksymalne napięcie przełączane: 24 V AC/DC
• Maksymalne obciążenie wyjścia: 80 mA
• Wejścia: 2, napięciowe i logiczne, 12-24 V AC/DC
• Separacja galwaniczna: tak, wejść i wyjść
• Łączność: WiFi 2,4 GHz, μWiFi / 802.11g
• Szyfrowanie: WPA2-PSK, AEAD
• Złącze antenowe: RP-SMA
• Antena: zewnętrzna, dookólna, 5 dB, w komplecie
• API: otwarte
• Stopień ochrony: IP54
• Temperatura pracy: od -20°C do +50°C
• Wymiary korpusu: 50 x 92 x 28 mm (bez anteny)
• Wymiary z anteną pionową: 85 x 230 x 28 mm
• Długość anteny: 197 mm
• Montaż: przez otwory w obudowie lub z użyciem odpowiedniej taśmy samoprzylepnej (taśma nie jest dołączona)
• Aplikacja: wBox (Android, iOS)
• Obsługa samochodowa: Apple CarPlay, Android Auto - przygotowane sceny wBox

Do jakich instalacji pasuje gateBox PRO?

• Brama wjazdowa przesuwna lub dwuskrzydłowa - sterowanie z telefonu przez kompatybilną centralę.
• Brama garażowa - dodatkowa metoda sterowania obok istniejącego pilota.
• Brama oddalona od budynku - zewnętrzna antena zwiększa elastyczność doboru miejsca montażu.
• Firma, magazyn lub posesja z kilkoma bramami - obsługa wielu urządzeń BleBox przez wBox.

Producent nie deklaruje zgodności z bramami rolowanymi. Przed zakupem należy sprawdzić zgodność elektryczną sterownika z konkretną centralą bramową.

Zasilanie, kontaktrony i zawartość zestawu

1. Skąd wziąć zasilanie sterownika?

• Z centrali napędu - wiele central bramowych ma wyjście zasilania akcesoriów 12-24 V AC/DC. Można z niego skorzystać, jeżeli napięcie i dostępna wydajność prądowa odpowiadają wymaganiom gateBox PRO.
• Z osobnego zasilacza - jeśli centrala nie ma odpowiedniego wyjścia lub nie dysponuje wystarczającą mocą, należy zastosować zewnętrzny zasilacz 12-24 V AC/DC o właściwych parametrach.

2. Skąd wziąć sygnał o otwarciu i zamknięciu?

• Z centrali bramowej - jeżeli udostępnia kompatybilne sygnały położenia lub można bezpiecznie wykorzystać istniejące krańcówki.
• Z dodatkowych kontaktronów - jeżeli centrala nie zapewnia takiej możliwości. Czujniki należy zamontować w miejscach odpowiadających położeniu otwartemu i zamkniętemu oraz poprawnie połączyć z wejściami napięciowymi sterownika.

Co otrzymujesz? Sterownik BleBox gateBox PRO z anteną zewnętrzną. W zestawie nie ma zasilacza, kontaktronów ani taśmy samoprzylepnej - jeśli instalacja ich wymaga, należy dokupić je osobno. Do montażu można wykorzystać otwory mocujące w obudowie; przy wyborze montażu na taśmę należy dobrać ją do podłoża i warunków zewnętrznych.

Ważne: są to dwie niezależne kwestie. Nawet gdy centrala zasila gateBox PRO, nie oznacza to automatycznie, że udostępnia również sygnały położenia bramy. I odwrotnie - sygnały krańcówek nie zastępują zasilania sterownika.

Wszelkie prace przy instalacji wykonuj przy odłączonym zasilaniu. Przed montażem sprawdź instrukcję właściwej wersji gateBox PRO v3 oraz dokumentację centrali.
