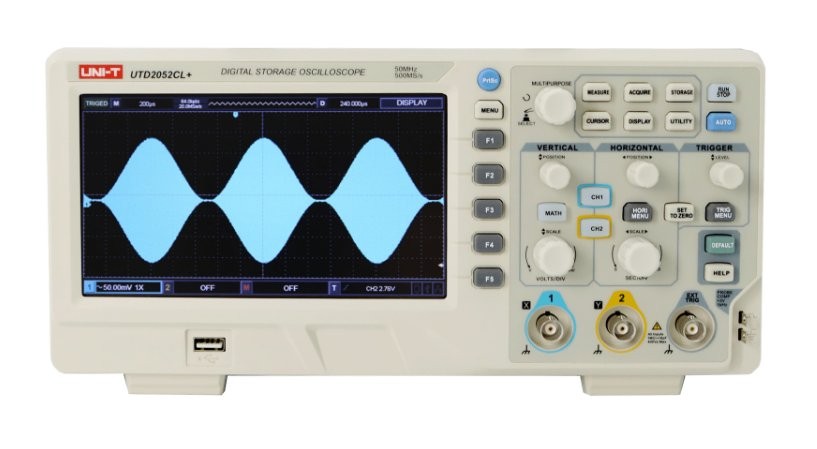

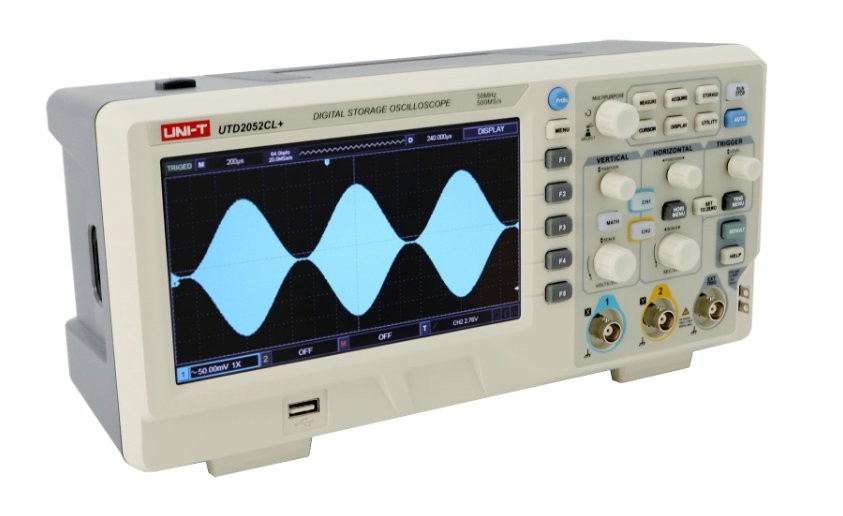

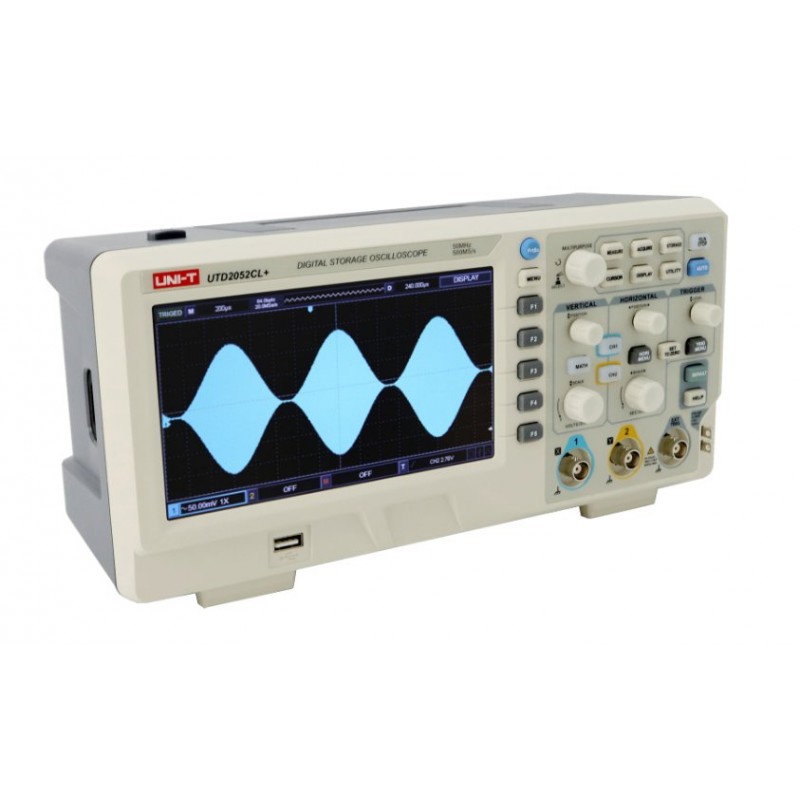

Oscyloskop cyfrowy Uni-T UTD2052CL+ 50 MHz 2 kanały 500 MS/s

Uni-T UTD2052CL+ to kompaktowy oscyloskop cyfrowy przeznaczony do diagnostyki, serwisu i nauki elektroniki. Oferuje 2 kanały pomiarowe, pasmo 50 MHz, próbkowanie do 500 MS/s oraz głęboką pamięć 24 Mpts, dzięki czemu pozwala wygodnie analizować przebiegi w układach elektronicznych, cyfrowych i serwisowych.

To dobry wybór dla serwisów, pracowni technicznych, szkół, uczelni oraz hobbystów, którzy potrzebują czytelnego ekranu, sensownej pamięci i funkcji pomiarowych bez kupowania sprzętu z kategorii "laboratorium NASA, tylko budżet też NASA".

Najważniejsze cechy i zalety

• 2 kanały wejściowe - wygodna analiza dwóch sygnałów jednocześnie
• Pasmo 50 MHz - odpowiednie do wielu zastosowań serwisowych, edukacyjnych i hobbystycznych
• Próbkowanie do 500 MS/s - szybka rejestracja przebiegów
• Głębokość pamięci 24 Mpts - możliwość zapisu dłuższych fragmentów sygnału
• Szybkość przechwytywania 5000 wfms/s - sprawniejsze wychwytywanie zmian w przebiegach
• Wyświetlacz 7" TFT LED 800 x 480 px - czytelny podgląd sygnałów i ustawień
• USB Host i USB Device - łatwiejszy zapis oraz przenoszenie danych
• Funkcja Pass/Fail - przydatna przy testach porównawczych i kontroli sygnałów

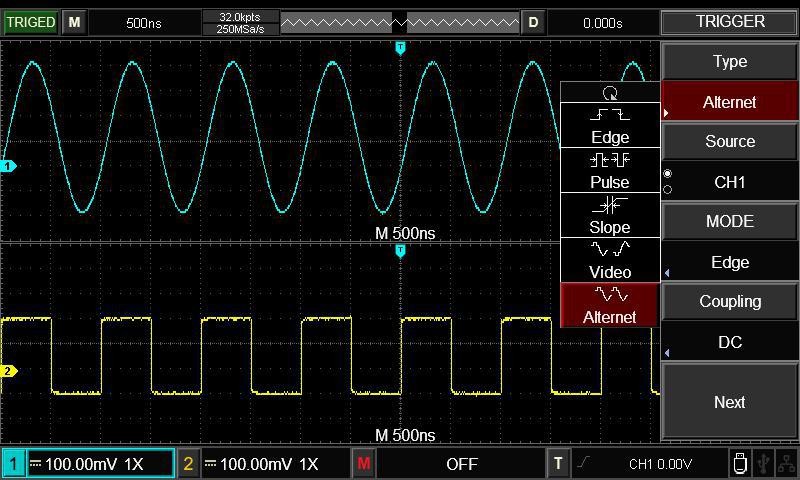

• Rozbudowane wyzwalanie - zbocze, szerokość impulsu, wideo i tryb naprzemienny
• Operacje matematyczne - dodawanie, odejmowanie, mnożenie i dzielenie przebiegów

Dlaczego warto

Uni-T UTD2052CL+ łączy najważniejsze funkcje oscyloskopu warsztatowego w wygodnej, kompaktowej obudowie. Pozwala obserwować, zapisywać i analizować sygnały, a dzięki prostemu interfejsowi sprawdzi się zarówno u osób początkujących, jak i u bardziej doświadczonych użytkowników.

Oscyloskop nadaje się do codziennej diagnostyki elektroniki, prototypowania, nauki pomiarów oraz kontroli pracy układów cyfrowych i analogowych.

Funkcje pomiarowe

• Wyzwalanie zboczem - podstawowa analiza sygnałów cyklicznych i zmian stanu
• Wyzwalanie szerokością impulsu - kontrola impulsów o określonym czasie trwania
• Wyzwalanie wideo - analiza wybranych sygnałów wizyjnych
• Tryb naprzemienny - wygodna praca z dwoma kanałami
• Operacje matematyczne - analiza zależności między przebiegami
• Zapis konfiguracji, przebiegów i bitmap - dokumentowanie pomiarów i powrót do wcześniejszych ustawień

Zastosowanie

• Serwis elektroniki użytkowej - diagnostyka zasilaczy, modułów, sterowników i płytek PCB
• Elektronika przemysłowa - analiza sygnałów w układach sterowania i automatyki
• Edukacja techniczna - nauka obsługi oscyloskopu i podstaw pomiarów
• Projekty DIY - uruchamianie i testowanie własnych układów
• Prototypowanie - kontrola przebiegów w projektach elektronicznych i cyfrowych

Dane techniczne

• Model: Uni-T UTD2052CL+
• Typ urządzenia: oscyloskop cyfrowy
• Pasmo: 50 MHz
• Liczba kanałów: 2
• Częstotliwość próbkowania: do 500 MS/s
• Głębokość pamięci: 24 Mpts
• Szybkość przechwytywania przebiegów: 5000 wfms/s
• Wyświetlacz: 7" TFT LED
• Rozdzielczość ekranu: 800 x 480 px
• Podstawa czasu: 2 ns/div - 50 s/div
• Zakres pionowy: 1 mV/div - 20 V/div
• Czas narastania: ≤ 3,5 ns
• Interfejsy: USB Host, USB Device, Pass/Fail
• Zasilanie: 100 - 240 V AC, 50/60 Hz
• Wymiary: 306 x 138 x 124 mm
• Waga: 2,5 kg

Zawartość zestawu

• Oscyloskop: Uni-T UTD2052CL+

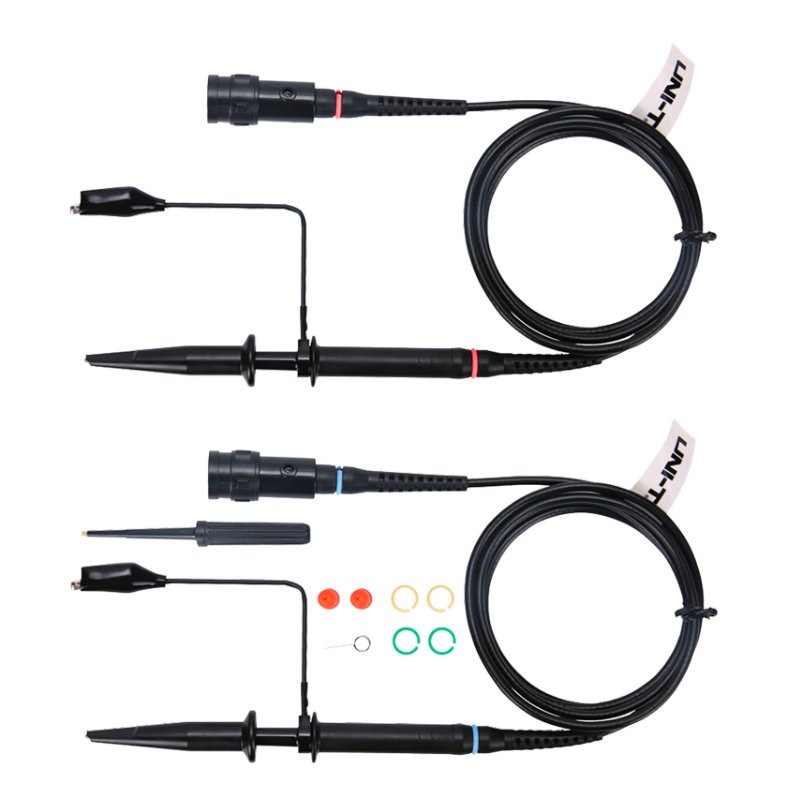

• Sondy pomiarowe: 2 sztuki 1x/10x
• Kabel zasilający: w zestawie
• Kabel USB: w zestawie
• Instrukcja obsługi: w zestawie
