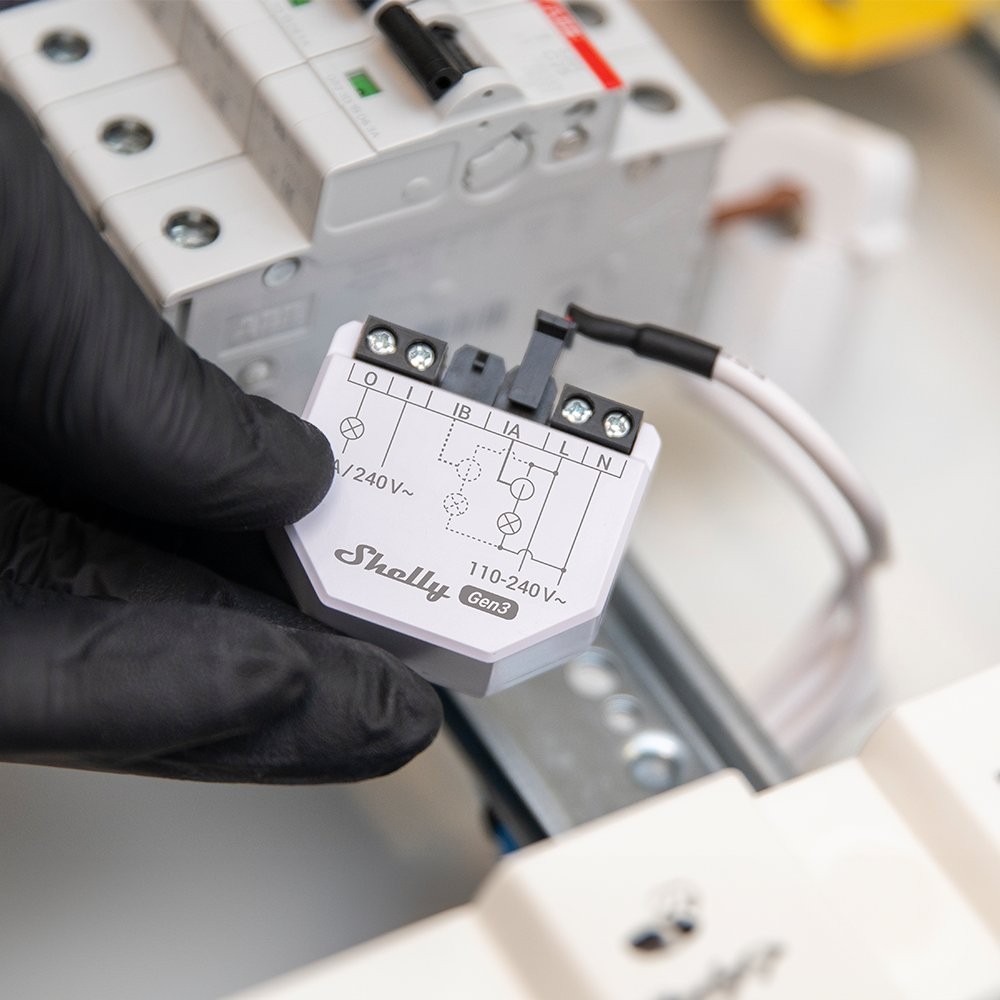

Shelly EM Gen3 – Inteligentny Sterownik do Monitorowania i Zarządzania Energią

Shelly EM Gen3 to nowoczesne urządzenie do precyzyjnego pomiaru zużycia energii elektrycznej, pozwalające na inteligentne zarządzanie poborem mocy. Dzięki wbudowanemu modułowi Wi-Fi i Bluetooth, sterownik umożliwia monitorowanie parametrów elektrycznych w czasie rzeczywistym bez konieczności stosowania dodatkowego hub-a. Przeznaczony zarówno do użytku domowego, jak i przemysłowego, zapewnia wysoką dokładność pomiarów i kompatybilność z różnymi przekładnikami prądowymi.

Najważniejsze cechy

• Zdalne monitorowanie energii – bieżąca kontrola zużycia prądu w czasie rzeczywistym.
• Obsługa Wi-Fi i Bluetooth – szybka i wygodna integracja z siecią domową.
• Kompatybilność z przekładnikami prądowymi – obsługuje CT 50A (w zestawie) oraz CT 80A.
• Zaawansowane funkcje pomiarowe – pomiar napięcia, prądu, mocy czynnej i pozornej oraz współczynnika mocy.
• Przechowywanie danych – rejestrowanie pomiarów przez co najmniej 10 dni z możliwością eksportu w formatach CSV i JSON.

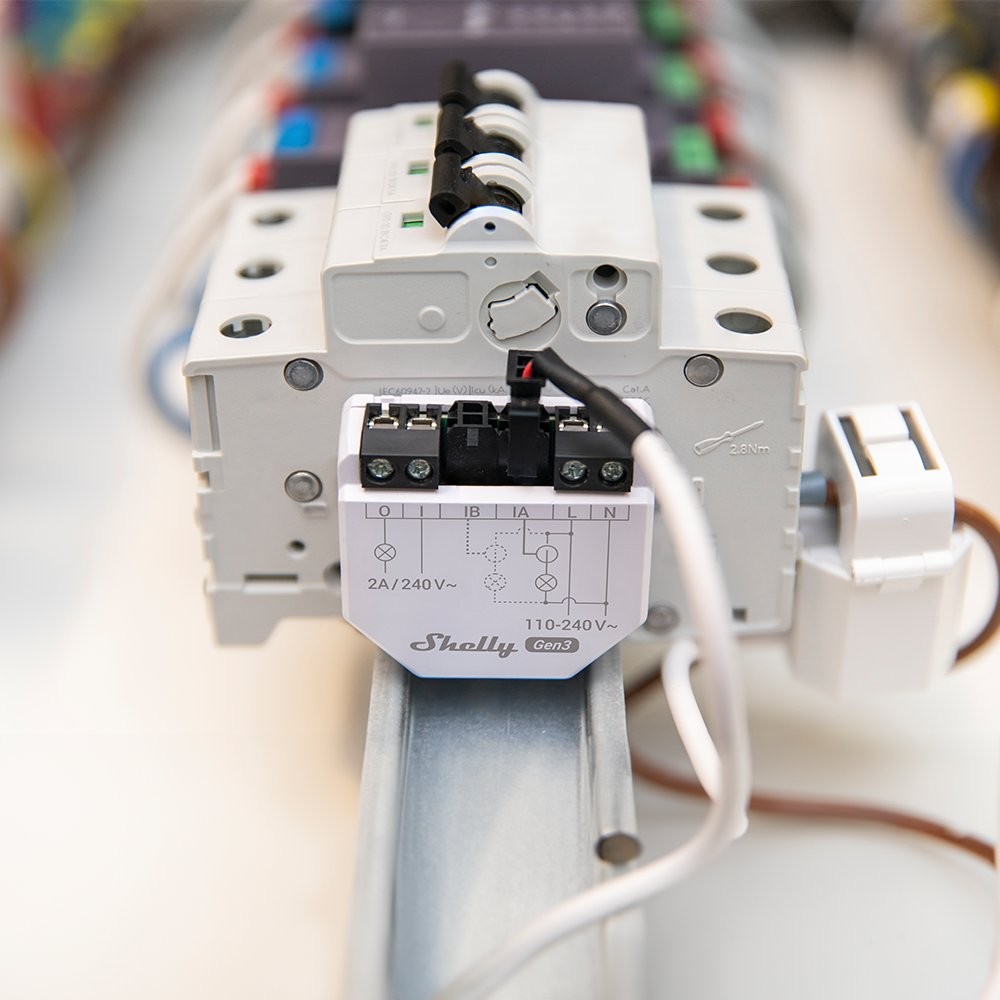

• Łatwa instalacja – kompaktowa obudowa pozwala na montaż w szafach elektrycznych i na ścianach.
• Dedykowana aplikacja – obsługa przez Shelly Smart Control umożliwia wygodne zarządzanie i analizę danych.

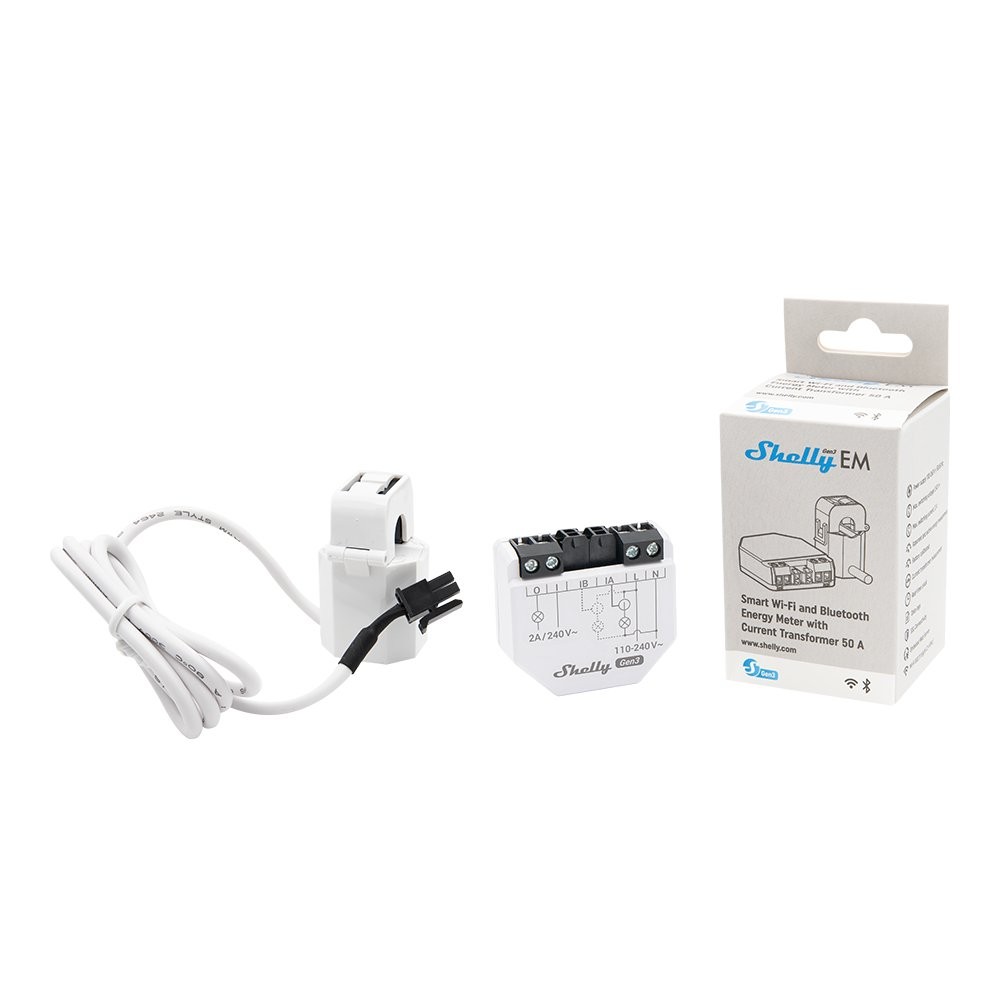

Zawartość zestawu

• Shelly EM Gen3 – sterownik do pomiaru energii
• Przekładnik prądowy CT 50A
• Instrukcja obsługi

Shelly EM Gen3 to idealne rozwiązanie dla użytkowników chcących kontrolować zużycie energii w swoich domach i budynkach komercyjnych. Dzięki łatwej instalacji, szerokim możliwościom integracji oraz dokładnym pomiarom, pozwala na efektywne zarządzanie energią i optymalizację kosztów.

Specyfikacja Shelly EM Gen3

Wymiary i waga

Rozmiar (wys. x szer. x gł.): 37x42x16 mm / 1.46x1.65x0.63 cala

Waga:

• EM Gen3: 23 g / 0.81 oz
• CT 50A: 50 g / 1.76 oz

Połączenia elektryczne

Maksymalny moment dokręcania zacisków śrubowych: 0.4 Nm / 3.5 lbin

Przekrój przewodu: 0.2 do 2.5 mm² / 24 do 14 AWG (drut, linka, tulejki kablowe)

Długość odizolowania przewodu: 6 do 7 mm / 0.24 do 0.28 cala

Montaż i obudowa

Montaż: Ściana, szafka elektryczna

Materiał obudowy: Tworzywo sztuczne

Kolor obudowy: Biały, antracytowy

Kolor złączy: Czarny

Środowisko pracy

Temperatura otoczenia: -20 °C do 40 °C / -5 °F do 105 °F

Wilgotność: 30% do 70% RH

Maksymalna wysokość: 2000 m / 6562 ft

Zasilanie

Zasilanie: 110 - 240 V~ 50/60 Hz

Pobór mocy: < 1.2 W

Neutral nie jest wymagany: Tak/Nie

Zabezpieczenie zewnętrzne:

• 2 A, charakterystyka B lub C
• 6 kA zdolność wyłączania
• Klasa ograniczenia energii 3

Obwody wyjściowe

Maksymalne napięcie przełączania: 240 V~

Maksymalny prąd przełączania: 2 A / 240 V~

Czujniki i pomiary

Woltomierz (AC): 110-240 V~ 50/60 Hz

Dokładność woltomierza: ±2%

Amperomierz (AC): 0 - 80A

Dokładność amperomierza:

• ±2 % (2 - 50 A)
• ±2 % (1 - 2 A)
• ±5 % (0 - 1 A)

Kompatybilne przekładniki prądowe:

• CT 50A (w zestawie)
• CT 80A

Funkcje pomiarowe:

• Moc czynna i pozorna
• Energia czynna i pozorna
• Współczynnik mocy
• Energia czynna i bierna podstawowa

Kalibracja między kanałami - minimalne obciążenie: 500 W

Próg bez obciążenia: 30 VA na kanał

Przechowywanie danych pomiarowych: Minimum 10 dni z rozdzielczością 1 min

Eksport danych:

• CSV dla wartości PQ
• JSON przez RPC
• Czujnik temperatury wewnętrznej: Tak

Łączność bezprzewodowa

Wi-Fi

Protokół: 802.11 b/g/n

Pasmo RF: 2412 - 2472 MHz

Maksymalna moc RF: < 20 dBm

Zasięg:

• Do 30 m / 100 ft w pomieszczeniach
• Do 50 m / 160 ft na zewnątrz (w zależności od warunków lokalnych)

Bluetooth

Protokół: 4.2

Pasmo RF: 2402 - 2480 MHz

Maksymalna moc RF: < 4 dBm

Zasięg:

• Do 10 m / 33 ft w pomieszczeniach
• Do 30 m / 100 ft na zewnątrz (w zależności od warunków lokalnych)

Jednostka mikroprocesorowa

CPU: ESP-Shelly-C38F

Pamięć flash: 8 MB

Funkcje oprogramowania

Harmonogramy: Tak

Webhooks (akcje URL): 20 z 5 adresami URL na webhook

Scripting: Tak

MQTT: Tak

Szyfrowanie: Tak (poziom transportu)

Autoryzacja: Tak (poziom aplikacji i transportu)
