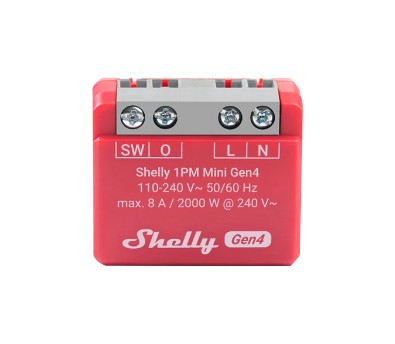

Shelly 1PM Mini Gen4

Kompaktowy, inteligentny przełącznik z pomiarem mocy, przeznaczony do sterowania oświetleniem i małymi urządzeniami AGD o natężeniu do 8 A. Wyposażony w chip Shelly i obsługujący łączność wieloprotokołową: Wi-Fi, Zigbee, Bluetooth, Matter.

Główne cechy

• Nowość - Łączność wieloprotokołowa: Wybierz spośród Wi-Fi, Zigbee i Bluetooth
• Nowość - Certyfikowany przez Matter
• Obsługuje do 8 A przy 240 VAC​
• Precyzyjny pomiar energii w czasie rzeczywistym z bezpłatnym przechowywaniem danych w chmurze w celu analizy i optymalizacji zużycia energii.​
• Idealny do montażu za istniejącymi przełącznikami i gniazdkami
• Obsługuje harmonogramy, sceny i lokalne akcje
• Obsługuje skrypty, HTTPS, MQTTS, gniazda sieciowe przychodzące i wychodzące
• Nie jest wymagany hub! Łatwe sterowanie za pomocą aplikacji Shelly Smart Control, większości platform i protokołów, a także asystentów głosowych. Używaj go z Alexą, Home Assistant lub preferowaną platformą automatyzacji.

Identyfikacja urządzenia

• Nazwa urządzenia: Shelly 1PM Mini Gen4
• Model urządzenia: S4SW-001P8EU
• SSID urządzenia: Shelly1PMMiniG4-XXXXXXXXXXXX
• Identyfikator modelu BLE: 0x1031

Krótki opis

Shelly 1PM Mini Gen4 to inteligentny przełącznik o małym współczynniku kształtu z pomiarem mocy, który umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej. Może działać samodzielnie w lokalnej sieci Wi-Fi lub może być obsługiwany za pośrednictwem usług automatyki domowej w chmurze. Urządzenie jest ulepszoną wersją Shelly 1PM Mini Gen3 z bardziej zaawansowanym procesorem i łącznością Zigbee. Do urządzenia Shelly 1PM Mini Gen4 można uzyskać dostęp, sterować nim i monitorować go zdalnie z dowolnego miejsca, w którym użytkownik ma dostęp do Internetu, pod warunkiem, że urządzenie jest podłączone do routera Wi-Fi i Internetu. Można go montować w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi i przełącznikami światła lub w innych miejscach o ograniczonej przestrzeni. Shelly 1PM Mini Gen4 ma wbudowany interfejs sieciowy, który może być używany do monitorowania i kontrolowania urządzenia, a także do dostosowywania jego ustawień. Urządzenie ma wieloprotokołowy bezprzewodowy MCU, który zapewnia łączność Zigbee i Bluetooth, zapewniając bezpieczne połączenie. To urządzenie jest kompatybilne z Matter.

Główne cechy

• Inteligentny przełącznik z pomiarem zużycia energii: Działa jak inteligentny przełącznik z dodatkową funkcją pomiaru zużycia energii, umożliwiając monitorowanie zużycia energii przez podłączone urządzenia.
• Kompaktowa konstrukcja: Przełącznik został zaprojektowany jako urządzenie o niewielkich rozmiarach, co umożliwia montaż w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi, przełącznikami światła lub w innych ograniczonych przestrzeniach.
• Zdalne sterowanie: Umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej.
• Sterowanie lokalne i w chmurze: Może działać niezależnie w lokalnej sieci Wi-Fi, a także być obsługiwane za pośrednictwem usług automatyki domowej w chmurze.
• Łączność Zigbee: Dostępność protokołu Zigbee jest dostosowana do potrzeb użytkowników, co może okazać się przydatne w trakcie procesu konfiguracji.
• Ulepszony procesor: Ulepszony procesor i łączność Zigbee zapewniają lepszą wydajność.
• Zdalny dostęp: umożliwia zdalny dostęp, kontrolę i monitorowanie z dowolnego miejsca z dostępem do Internetu, pod warunkiem, że urządzenie jest podłączone do routera Wi-Fi i Internetu.
• Wbudowany interfejs sieciowy: Zawiera wbudowany interfejs sieciowy umożliwiający monitorowanie, kontrolę i dostosowywanie ustawień.
• BLE Gateway: Most między urządzeniami Shelly BLU a szerszym ekosystemem Shelly. Odbiera sygnały Bluetooth i wysyła je do chmury lub lokalnie do innego urządzenia bez Bluetooth.
• Wzmacniacz zasięgu Zigbee dla urządzeń IoT: Wzmacniacz zasięgu Zigbee służy do zwiększania zasięgu sieci Zigbee poprzez odbieranie sygnału Zigbee, wzmacnianie jego mocy, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Wzmacniacz sygnału Wi-Fi dla urządzeń IoT: Wzmacniacz sygnału Wi-Fi służy do zwiększania zasięgu sieci Wi-Fi poprzez odbieranie bieżącego sygnału Wi-Fi, wzmacnianie jego siły, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Skrypty: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Szeroki zakres integracji: Urządzenie można zintegrować z systemami domowymi innych firm, udokumentowanym interfejsem API HTTP, protokołem MQTT, Web Hooks przez HTTP i HTTPS, protokołem UDP
• KNX: Obsługuje komunikację KNXnet / IP
• Harmonogramy: Umożliwia planowanie złożonych operacji wykonywanych w zdefiniowanym oknie czasowym. Użytkownicy mogą określać okna czasowe na podstawie daty, pory dnia, dni tygodnia, godzin, minut i sekund.
• Komponenty wirtualne: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
• Obsługa sieci KNX/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Przykłady zastosowań

• Sterowanie urządzeniami: Użyj tej aplikacji, aby zdalnie sterować i automatyzować działanie różnych urządzeń elektrycznych, takich jak oświetlenie, wentylatory i inne urządzenia.
• Monitorowanie zasilania: Monitoruj zużycie energii podłączonych urządzeń w czasie rzeczywistym. Jest to przydatne do zrozumienia wzorców zużycia energii i promowania efektywności energetycznej.
• Automatyka domowa: Zintegruj Shelly 1PM Mini Gen4 z systemem automatyki domowej, aby tworzyć niestandardowe sceny i harmonogramy dla swoich urządzeń.
• Efektywność energetyczna: Skorzystaj z funkcji pomiaru zużycia energii, aby zidentyfikować urządzenia o dużym poborze energii i podejmować świadome decyzje mające na celu poprawę ogólnej efektywności energetycznej w Twoim domu.
• Zdalne monitorowanie: Miej oko na swoje urządzenia, nawet gdy jesteś poza domem. Funkcja zdalnego dostępu umożliwia monitorowanie i kontrolowanie podłączonych urządzeń z dowolnego miejsca z dostępem do Internetu.
• Instalacje w ograniczonych przestrzeniach: Kompaktowa konstrukcja umożliwia montaż w standardowych puszkach elektrycznych, co czyni ją dobrym wyborem w przypadku instalacji o ograniczonej przestrzeni.

Integracje

Obsługiwane możliwości Amazon Alexa

• Tak

Obsługiwane cechy Google Smart Home

• Tak

Obsługiwane możliwości Samsung SmartThings

• Tak

Interfejsy elektryczne urządzeń

Wejścia

• 1 wejście przełącznika/przycisku na zacisku śrubowym
• 2 wejścia zasilania na zaciskach śrubowych: N i L

Wyjścia

• 1 wyjście przekaźnikowe z pomiarem mocy na zacisku śrubowym

Łączność

• Wi-Fi
• Bluetooth
• Zigbee

Funkcje bezpieczeństwa

• Zabezpieczenie przed przegrzaniem
• Zabezpieczenie przeciwprzepięciowe
• Zabezpieczenie nadprądowe
• Ochrona przed przeciążeniem

Obsługiwane typy obciążeń

• Rezystancyjne (żarówki, urządzenia grzewcze)
• Pojemnościowe (banki kondensatorów, sprzęt elektroniczny, kondensatory rozruchowe silników)
• Indukcyjne (sterowniki oświetlenia LED, transformatory, wentylatory, lodówki, klimatyzatory)

Specyfikacje

Fizyczne

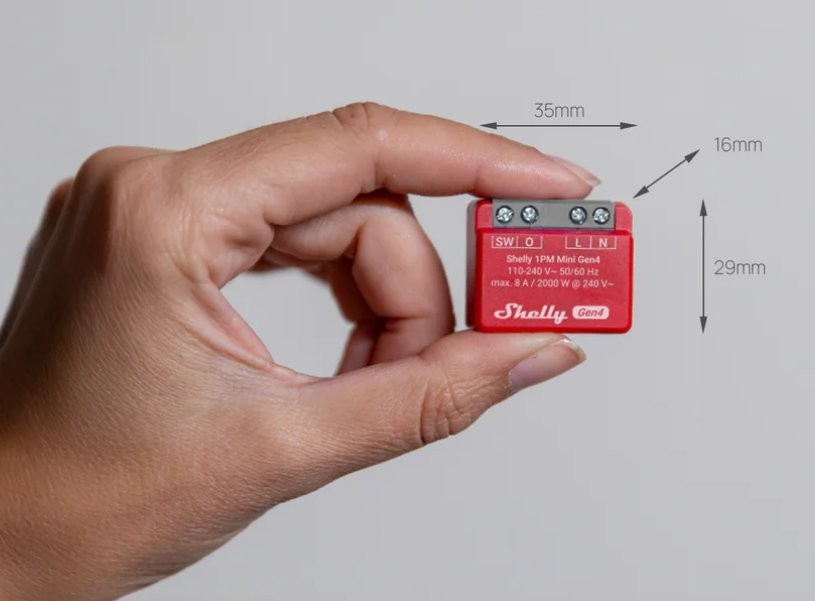

• Rozmiar (wys. x szer. x gł.): 29x34x16 ±0,5 mm / 1,34x1,11x0,63 ±0,02 cala
• Waga: 18 ±1 g / 0,63 ±0,04 uncji
• Maksymalny moment obrotowy zacisków śrubowych: 0,4 Nm / 3,5 funta/bin
• Przekrój przewodu: 0,2 do 2,5 mm² / 24 do 14 AWG (żyła jednodrutowa, linka i tulejki zaciskowe)
• Długość przewodu bez izolacji: 6 do 7 mm / 0,24 do 0,28 cala
• Montaż: Skrzynka ścienna
• Materiał produktu: Plastikowy
• Kolor produktu: Czerwony, C-3%; M-100%; Y-70%; K-12%
• Kolor złączy: Szary (Mysi Szary)

Środowiskowe

• Temperatura otoczenia podczas pracy: -20 °C do 40 °C / -5 °F do 105 °F
• Wilgotność: Wilgotność względna od 30% do 70%
• Maksymalna wysokość: 2000 m / 6562 stóp

Elektryczne

Zasilanie: 110 - 240 V AC

Przekaźnik: Styk NO, 1-biegunowy, styk µ

Ochrona zewnętrzna:

• Charakterystyka wyzwalania B lub C,
• maks. 10A maks. prąd znamionowy,
• min. 6 kA znamionowy,
• klasa ograniczenia energii 3

Parametry obwodów wyjściowych

• Maksymalne napięcie przełączania: 240 V AC
• Maksymalny prąd przełączania: 8A/240 V AC
• Pomiar mocy: Tak
• Zabezpieczenie napięciowe / odcięcie: Tak
• Zabezpieczenie prądowe / odcięcie: Tak
• Maksymalna ochrona mocy / odcięcie: Tak

Czujniki, mierniki

• Czujnik temperatury wewnętrznej: Tak

Radio

Wi-Fi

• Protokół: 802.11 b/g/n
• Pasmo RF: 2412 - 2472 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 30 m / 100 stóp w pomieszczeniach i 50 m / 160 stóp na zewnątrz (w zależności od lokalnych warunków)

Bluetooth

• Protokół: 5.0
• Pasmo RF: 2402-2480MHz
• Maksymalna moc RF: < 4 dBm
• Zakres: Do 10 m / 33 stóp w pomieszczeniach i 30 m / 100 stóp na zewnątrz (w zależności od lokalnych warunków)

Zigbee

• Protokół: 802.15.4
• Pasma RF: 2400 do 2483,5 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 100 m / 328 stóp w pomieszczeniach i 300 metrów / 984 stóp na zewnątrz (w zależności od lokalnych warunków)

Jednostka mikrokontrolera

• Procesor: ESP-Shelly-C68F
• FLASH: 8MB

Możliwości oprogramowania układowego

• Harmonogramy: 20
• Webhooki (akcje URL): 20 z 5 adresami URL na hak
• Skrypty: Tak
• MQTT: Tak

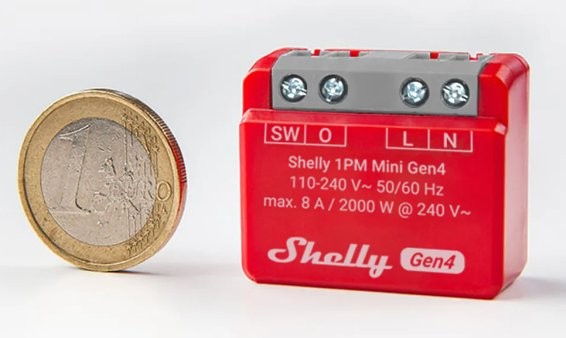

Mały rozmiar, duży wpływ!

Zaprojektowane z myślą o wygodzie, te niewielkie urządzenia posiadają wszystkie funkcje standardowych inteligentnych urządzeń Shelly, zamknięte w kompaktowej formie.

Dzięki ulepszonemu procesorowi i 8 MB pamięci urządzenia oferują zwiększoną wydajność, responsywność i płynne działanie.

Każde urządzenie Mini Gen4 posiada certyfikat Matter i obsługuje łączność wieloprotokołową, co zapewnia większą elastyczność w konfiguracji inteligentnego domu.

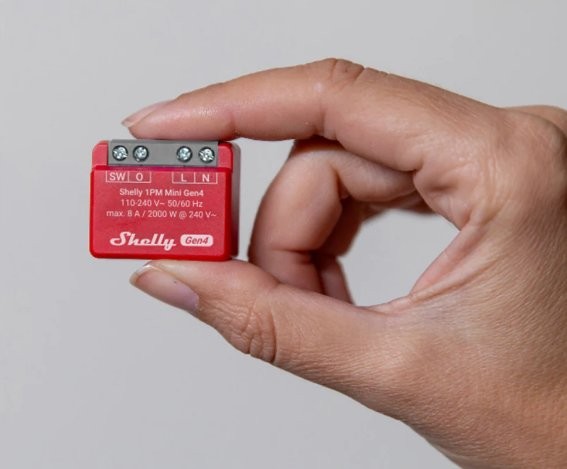

Rozmiar ma znaczenie!

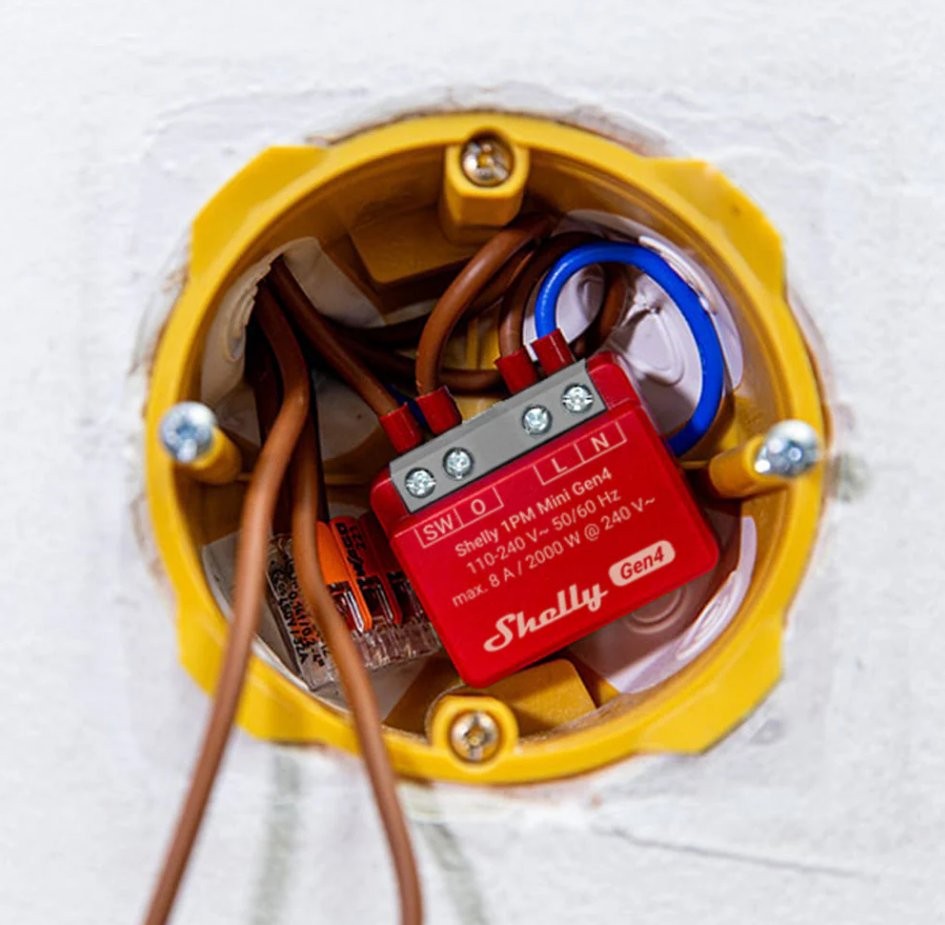

Miniaturowe urządzenia Shelly otwierają świat możliwości, umożliwiając bezproblemową integrację nawet w najbardziej ciasnych przestrzeniach i skrzynkach przełącznikowych. Shelly 1PM Mini Gen4 śledzi również zużycie energii, dając Ci wyraźniejszy obraz tego, ile energii zużywa każde urządzenie, pomagając Ci zmniejszyć ilość odpadów i zoptymalizować koszty.

• Łączność wieloprotokołowa - wysoka kompatybilność! Wybierz najlepszy protokół dla swojego inteligentnego domu — Zigbee, Wi-Fi lub Bluetooth
• Materia certyfikowana - integruje się z dowolnym ekosystemem Matter
• Monitorowanie zasilania - zapewnia precyzyjny monitoring zużycia energii
• Inteligentne harmonogramy - ustawiaj niestandardowe harmonogramy na podstawie swojego codziennego planu dnia
• Sceny inteligentne - stwórz własne sceny, łącząc Shelly 1PM Mini Gen4 z innymi urządzeniami
• Skryptowanie - Shelly 1PM Mini Gen4 w pełni obsługuje skrypty mjS, co pozwala na tworzenie niestandardowych funkcji i funkcjonalności

Uczyń każde małe urządzenie elektryczne inteligentnym

Przekształć stare urządzenia elektryczne, takie jak małe grzejniki lub kuchenne gadżety, w inteligentne urządzenia dzięki Shelly 1PM Mini Gen4. Zapewnia precyzyjne monitorowanie mocy, umożliwiając śledzenie zużycia energii w czasie rzeczywistym i daje Ci zdalną kontrolę nad urządzeniami, bez względu na to, gdzie jesteś. Możesz podłączyć go za gniazdkiem lub nawet wewnątrz obudowy urządzenia. Twórz niestandardowe harmonogramy dla swoich urządzeń na podstawie swojej codziennej rutyny, aby oszczędzać energię i ustawiać inteligentne sceny, aby być przygotowanym na wszelkie nieoczekiwane zdarzenia w domu!

Śledź zużycie energii i oszczędzaj pieniądze

Dostosowany do pomiaru poboru mocy urządzeń do 8 A, Shelly 1PM Mini Gen4 doskonale nadaje się do monitorowania mniejszych urządzeń, w tym elektroniki osobistej, wentylatorów, opraw oświetleniowych i gadżetów kuchennych. Używając go do monitorowania poboru mocy, możesz zarządzać zużyciem energii i dokonywać świadomych korekt w celu zmniejszenia kosztów energii elektrycznej. Shelly 1PM Mini Gen4 oferuje bezpłatne przechowywanie danych, zapewniając dostęp do danych historycznych w celu analizy i porównania, co może również pomóc w identyfikacji urządzeń zużywających nadmierną moc lub pracujących niepotrzebnie.

Urządzenia Gen4

Poznaj inteligentną automatyzację domu na następnym poziomie dzięki nowościom Shelly Gen4. Każde urządzenie Gen4 oferuje łączność wieloprotokołową, obejmującą Wi-Fi, Bluetooth, Zigbee i Matter. Wybierz połączenie i skonfiguruj urządzenie Shelly tak, aby działało z Twoją preferowaną inteligentną siecią domową w mgnieniu oka.

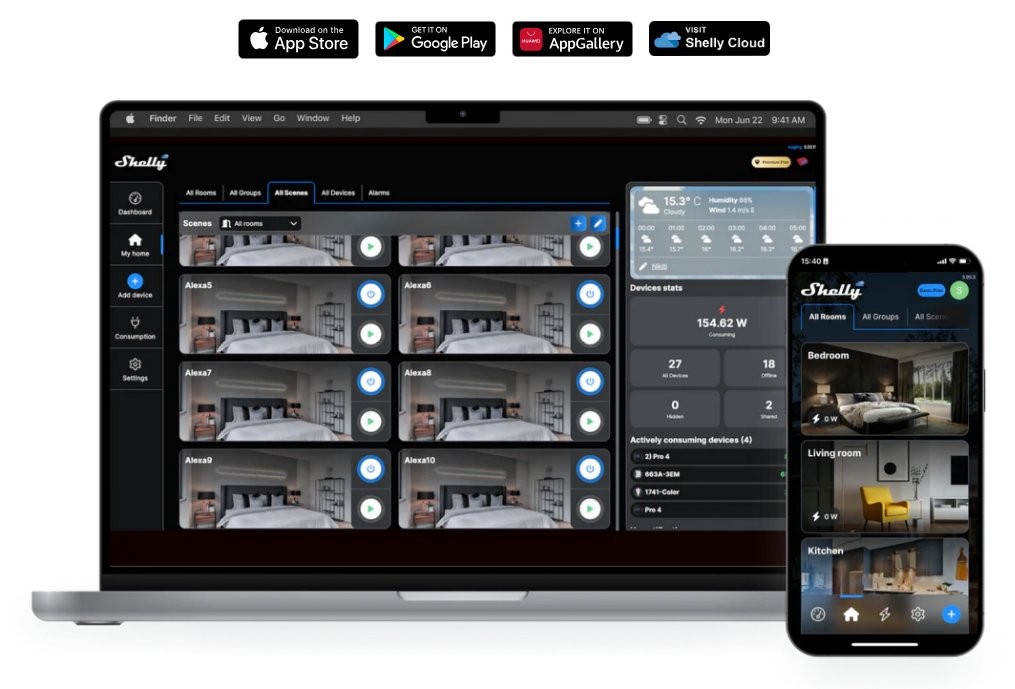

Shelly Smart Control jest bezpłatny!

Pobierz naszą darmową aplikację do zarządzania przestrzeniami, monitorowania energii i śledzenia wydatków. Uaktualnij do wersji Premium, aby uzyskać jeszcze więcej funkcji!
