Shelly 1PM Gen4 pomiar zużycia energii

Kompaktowy inteligentny przełącznik z monitorowaniem mocy, obsługą wielu protokołów i szybką wydajnością. Idealny do sterowania oświetleniem i urządzeniami, oferuje zdalne sterowanie i oszczędność energii.

Główne cechy

• Nowość - Łączność wieloprotokółowa: wybierz Bluetooth, Wi-Fi lub Zigbee.
• Nowość - certyfikowana materia.
• Nowość - Wi-Fi, wzmacniacz zasięgu Zigbee i bramka Bluetooth
• Monitorowanie zużycia energii - Wyposażony w precyzyjny miernik zużycia energii w czasie rzeczywistym i bezpłatne miejsce do przechowywania danych do analizy
• Wsparcie niskiego i wysokiego napięcia

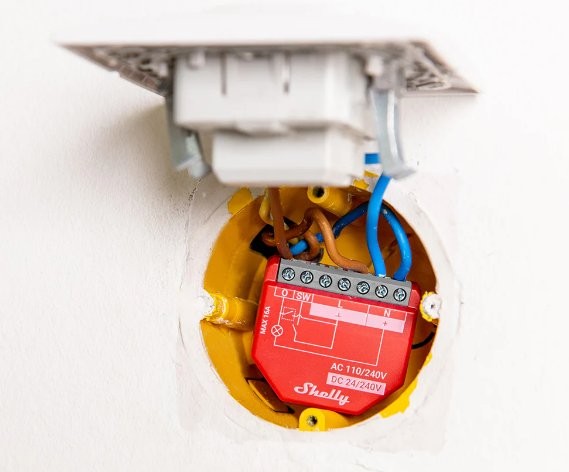

• Idealny do montażu za istniejącymi przełącznikami i gniazdkami
• Obsługuje harmonogramy, sceny i lokalne akcje
• Obsługuje skrypty, HTTPS, MQTTS, gniazda sieciowe przychodzące i wychodzące
• Obsługuje komponenty wirtualne
• Obsługuje komunikację KNXnet/IP
• Wewnętrzny czujnik temperatury zabezpieczający przed przegrzaniem
• Nie jest wymagany hub! Łatwe sterowanie za pomocą aplikacji Shelly Smart Control, większości platform i protokołów, a także asystentów głosowych. Używaj go z Alexą, Sir, Home Assistant, Apple Homekit lub preferowaną platformą automatyzacji.

Identyfikacja urządzenia

• Nazwa urządzenia: Shelly 1PM Gen4
• Model urządzenia: S4SW-001P16EU
• SSID urządzenia: Shelly1PMG4-XXXXXXXXXXXX
• Identyfikator Bluetooth urządzenia: 0x1029

Krótki opis

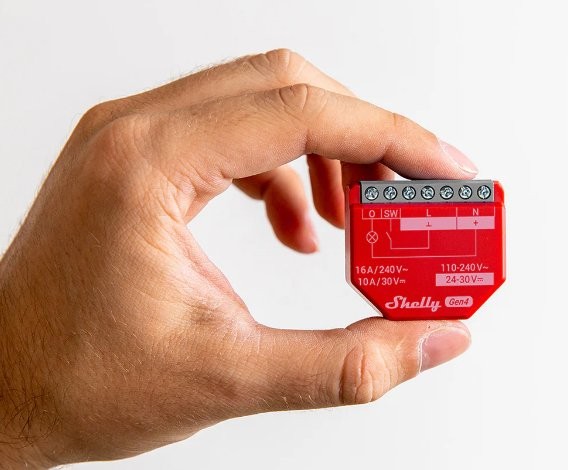

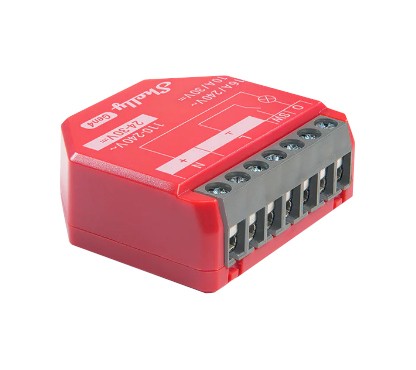

Shelly 1PM Gen4 to inteligentny przełącznik o małym współczynniku kształtu z pomiarem mocy, który umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej. Może działać samodzielnie w lokalnej sieci Wi-Fi lub może być obsługiwany za pośrednictwem usług automatyki domowej w chmurze. Dostęp do urządzenia Shelly 1PM Gen4, sterowanie nim i monitorowanie go jest możliwe zdalnie z dowolnego miejsca, w którym użytkownik ma dostęp do Internetu, pod warunkiem, że urządzenie jest podłączone do routera Wi-Fi i Internetu. Można go montować w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi i przełącznikami światła lub w innych miejscach o ograniczonej przestrzeni. Shelly 1PM Gen4 ma wbudowany interfejs sieciowy, za pomocą którego można monitorować i kontrolować urządzenie, a także zmieniać jego ustawienia. Urządzenie jest wyposażone w wieloprotokołowy mikrokontroler bezprzewodowy, który umożliwia łączność Zigbee i Bluetooth, gwarantując bezpieczne połączenie. To urządzenie jest kompatybilne z Matter.

Główne cechy

• Łączność Wi-Fi: Urządzenie może łączyć się z domową siecią Wi-Fi, umożliwiając zdalne monitorowanie danych dotyczących wilgotności i temperatury za pomocą aplikacji na smartfonie lub innych kompatybilnych urządzeń.
• Łączność Bluetooth: Bramka Bluetooth i BLE są dostępne w celach integracyjnych, co może być przydatne w trakcie procesu konfiguracji.
• Łączność Zigbee: Dostępność protokołu Zigbee jest dostosowana do potrzeb użytkowników, co może okazać się przydatne w trakcie procesu konfiguracji.
• Integracja z platformami inteligentnego domu: Możesz zintegrować Shelly 1PM Gen4 z popularnymi platformami inteligentnego domu, w tym Google, Alexa i Samsung SmartThings. Umożliwia to sterowanie głosowe i automatyzację za pośrednictwem tych platform.
• Inteligentny przełącznik z pomiarem zużycia energii: Działa jak inteligentny przełącznik z dodatkową funkcją pomiaru zużycia energii, umożliwiając monitorowanie zużycia energii przez podłączone urządzenia.
• Kompaktowa konstrukcja: Przełącznik został zaprojektowany jako urządzenie o niewielkich rozmiarach, co umożliwia montaż w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi, przełącznikami światła lub w innych ograniczonych przestrzeniach.
• Zdalne sterowanie: Umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej.
• Sterowanie lokalne i w chmurze: Może działać niezależnie w lokalnej sieci Wi-Fi, a także być obsługiwane za pośrednictwem usług automatyki domowej w chmurze.
• Ulepszony procesor: Ulepszono go o ulepszony procesor i wprowadzono obsługę łączności Zigbee.
• Zdalny dostęp: umożliwia zdalny dostęp, kontrolę i monitorowanie z dowolnego miejsca z dostępem do Internetu, pod warunkiem, że urządzenie jest podłączone do routera Wi-Fi i Internetu.
• Wbudowany interfejs sieciowy: Zawiera wbudowany interfejs sieciowy umożliwiający monitorowanie, kontrolę i dostosowywanie ustawień.
• Łączność bezprzewodowa: Urządzenie obsługuje protokoły Wi-Fi (802.11 b/g/n) i Bluetooth 5.0 z określonym zasięgiem wewnątrz i na zewnątrz pomieszczeń.
• BLE Gateway: Most między urządzeniami Shelly BLU a szerszym ekosystemem Shelly. Odbiera sygnały Bluetooth i wysyła je do chmury lub lokalnie do innego urządzenia bez Bluetooth.
• Wzmacniacz sygnału Wi-Fi dla urządzeń IoT: Wzmacniacz sygnału Wi-Fi służy do zwiększania zasięgu sieci Wi-Fi poprzez odbieranie bieżącego sygnału Wi-Fi, wzmacnianie jego siły, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Wzmacniacz zasięgu Zigbee dla urządzeń IoT: Wzmacniacz zasięgu Zigbee służy do zwiększania zasięgu sieci Zigbee poprzez odbieranie sygnału Zigbee, wzmacnianie jego mocy, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Skrypty: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Szeroki zakres integracji: Urządzenie można zintegrować z systemami domowymi innych firm, udokumentowanym interfejsem API HTTP, protokołem MQTT, Web Hooks przez HTTP i HTTPS, protokołem UDP
• Harmonogramy: Umożliwia planowanie złożonych operacji wykonywanych w zdefiniowanym oknie czasowym. Użytkownicy mogą określać okna czasowe na podstawie daty, pory dnia, dni tygodnia, godzin, minut i sekund.
• Komponenty wirtualne: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
• Obsługa sieci KNX/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Przykłady zastosowań

• Sterowanie urządzeniami: Użyj tej aplikacji, aby zdalnie sterować i automatyzować działanie różnych urządzeń elektrycznych, takich jak oświetlenie, wentylatory i inne urządzenia.
• Monitorowanie zasilania: Monitoruj zużycie energii podłączonych urządzeń w czasie rzeczywistym. Jest to przydatne do zrozumienia wzorców zużycia energii i promowania efektywności energetycznej.
• Automatyka domowa: Zintegruj Shelly 1PM Gen4 z systemem automatyki domowej, aby tworzyć niestandardowe sceny i harmonogramy dla swoich urządzeń.
• Efektywność energetyczna: Skorzystaj z funkcji pomiaru zużycia energii, aby zidentyfikować urządzenia o dużym poborze energii i podejmować świadome decyzje mające na celu poprawę ogólnej efektywności energetycznej w Twoim domu.
• Zdalne monitorowanie: Miej oko na swoje urządzenia, nawet gdy jesteś poza domem. Funkcja zdalnego dostępu umożliwia monitorowanie i kontrolowanie podłączonych urządzeń z dowolnego miejsca z dostępem do Internetu.

Główne zastosowania

• Mieszkaniowy
• MDU (jednostki wielorodzinne - apartamenty, apartamenty, hotele itp.)
• Lekki handel (niewielkie budynki biurowe, małe sklepy detaliczne/restauracje/stacje benzynowe itp.)
• Rząd/gmina
• Uniwersytet/kolegium
• Integracje

Integracje

Obsługiwane możliwości Amazon Alexa

• Tak

Obsługiwane cechy Google Smart Home

• Tak

Obsługiwane możliwości Samsung SmartThings

• Tak

Interfejsy elektryczne urządzeń

Wejścia

• 1 wejście przełącznika/przycisku na zacisku śrubowym: SW
• 5 wejść zasilania na zaciskach śrubowych: 2 N (+) i 3 L (Ʇ)

Wyjścia

• 1 wyjście przekaźnikowe z pomiarem mocy na zacisku śrubowym: O

Łączność

• Wi-Fi
• Bluetooth
• Zigbee
• Matter

Funkcja bezpieczeństwa

• Zabezpieczenie przed przegrzaniem
• Zabezpieczenie przeciwprzepięciowe
• Zabezpieczenie nadprądowe
• Ochrona przed przeciążeniem

Obsługiwane typy obciążeń

• Rezystancyjne (żarówki, urządzenia grzewcze)
• Pojemnościowe (banki kondensatorów, sprzęt elektroniczny, kondensatory rozruchowe silników)
• Indukcyjne z tłumikiem RC (sterowniki oświetlenia LED, transformatory, wentylatory, lodówki, klimatyzatory, pralki, suszarki bębnowe)

Specyfikacje

Fizyczne

• Rozmiar (wys. x szer. x gł.): 37x42x16 mm / 1,46x1,65x0,63 cala
• Waga: 27 g / 0,95 uncji
• Maksymalny moment obrotowy zacisków śrubowych: 0,4 Nm / 3,5 funta/bin
• Przekrój przewodu: 0,2 do 2,5 mm² / 24 do 14 AWG (żyła jednodrutowa, linka i tulejki zaciskowe)
• Długość przewodu bez izolacji: 6 do 7 mm / 0,24 do 0,28 cala
• Montaż: Konsola ścienna
• Materiał produktu: Plastikowy
• Kolor produktu: Czerwony
• Kolor zacisków: Szary (Mysi Szary)

Środowiskowe

• Temperatura otoczenia podczas pracy: -20 °C do 40 °C / -5 °F do 105 °F
• Wilgotność: Wilgotność względna od 30% do 70%
• Maksymalna wysokość: 2000 m / 6562 stóp

Elektryczne

Zasilanie:

• 110-240 V~
• 24-30 V⎓

Pobór mocy: < 1 W

Neutralny nie jest potrzebny: NIE

Ochrona zewnętrzna: Wyłącznik ochronny kabla zgodny z normą EN60898-1 (charakterystyka wyzwalania B lub C, maks. prąd znamionowy 16 A, min. znamionowy prąd wyłączania 6 kA, klasa ograniczenia energii 3)

Parametry obwodów wyjściowych

Maksymalne napięcie przełączania:

• 240 V~
• 30 V⎓

Maksymalny prąd przełączania:

• 16 A (240 V~)
• 10 A (30 V⎓)

Czujniki, mierniki

• Woltomierz (prąd przemienny): Tak
• Amperomierz (prąd przemienny): Tak
• Czujnik temperatury wewnętrznej: Tak

Radio

• Wi-Fi
• Protokół: 802.11 b/g/n
• Pasmo RF: 2412 - 2472 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 30 m / 100 stóp w pomieszczeniach i 50 m / 160 stóp na zewnątrz (w zależności od lokalnych warunków)

Bluetooth

• Protokół: 5.0
• Pasmo RF: 2402-2480MHz
• Maksymalna moc RF: < 4 dBm
• Zakres: Do 10 m / 33 stóp w pomieszczeniach i 30 m / 100 stóp na zewnątrz (w zależności od lokalnych warunków)

Zigbee

• Protokół: 802.15.4
• Wzmacniacz sygnału Zigbee: Tak
• Pasma RF: 2400 do 2483,5 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 100 m / 328 stóp w pomieszczeniach i 300 metrów / 984 stóp na zewnątrz (w zależności od lokalnych warunków)

Jednostka mikrokontrolera

• Procesor: ESP-Shelly-C68F
• FLASH: 8MB

Możliwości oprogramowania układowego

• Harmonogramy: 20
• Webhooki (akcje URL): 20 z 5 adresami URL na hak
• Skrypty: Tak
• MQTT: Tak

To samo świetne urządzenie, większa kompatybilność

Inteligentny przełącznik zaprojektowany do optymalnej kontroli urządzeń i oszczędzania energii. Dzięki nowej łączności wieloprotokołowej możesz wybrać protokół, który najlepiej pasuje do Twojej sieci domowej — Zigbee, Matter, Wi-Fi lub Bluetooth. Shelly 1PM Gen4 ma wbudowany monitoring mocy, aby śledzić zużycie energii w czasie rzeczywistym i optymalizować wykorzystanie, pomagając oszczędzać energię i zmniejszać koszty energii elektrycznej. Ciesz się zwiększoną kompatybilnością i szybkością, a wszystko to w zwykłej kompaktowej i łatwej do zainstalowania konstrukcji.

• Łączność wieloprotokołowa - wysoka kompatybilność! Wybierz najlepszy protokół dla swojego inteligentnego domu — Zigbee, Matter, Wi-Fi lub Bluetooth
• Monitorowanie mocy - Shelly 1PM Gen4 umożliwia precyzyjny monitoring zużycia energii i bezpłatne przechowywanie danych.
• Materia certyfikowana - integruje się z dowolnym ekosystemem Matter
• Szeroki zakres obsługiwanych napięć - można go używać do sterowania szeroką gamą urządzeń i sprzętów.
• Inteligentne harmonogramy - ustawiaj niestandardowe harmonogramy na podstawie swojego codziennego planu dnia lub śledź wschód/zachód słońca i odpowiednio steruj oświetleniem.
• Inteligentne sceny - twórz niestandardowe sceny, łącząc Shelly 1PM Gen4 z innymi urządzeniami.

Sterowanie oświetleniem

Zautomatyzuj oświetlenie swojego domu dzięki Shelly 1PM Gen4. Ustaw harmonogramy, kontroluj zdalnie, monitoruj zużycie energii i upewnij się, że światła są włączone tylko wtedy, gdy są potrzebne, zwiększając wygodę i zmniejszając koszty energii elektrycznej.

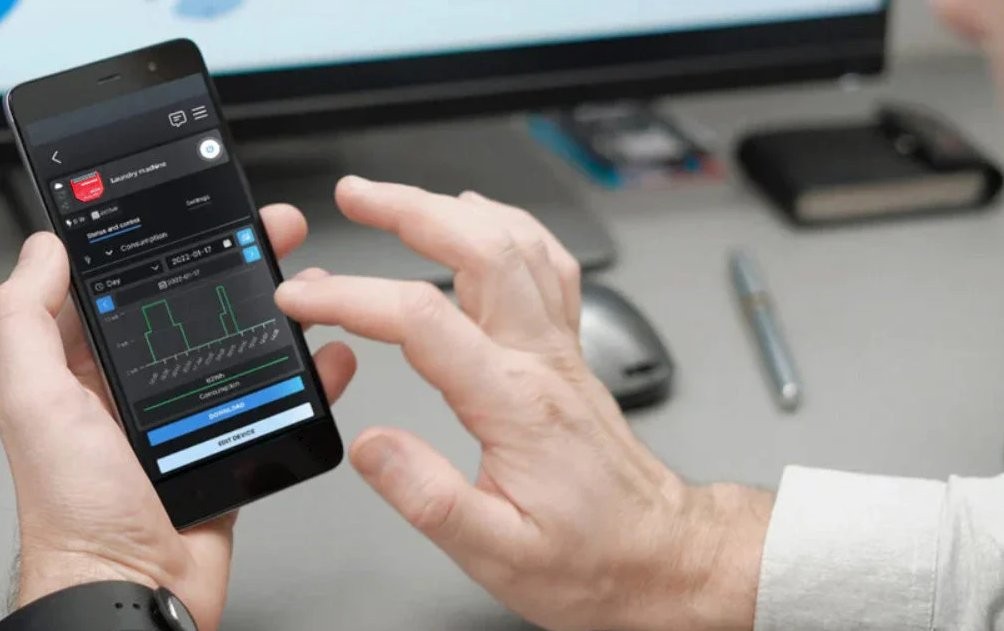

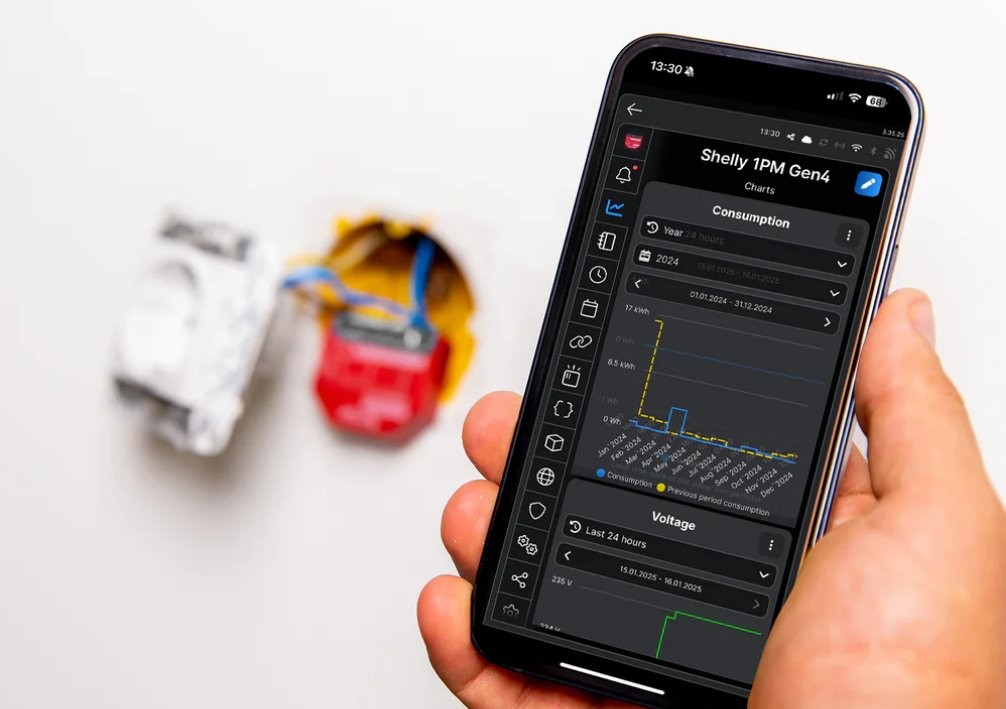

Monitorowanie zużycia energii w urządzeniach

Wykorzystaj pomiar energii Shelly 1PM Gen4, aby monitorować w czasie rzeczywistym zużycie energii przez podłączone urządzenia, takie jak podgrzewacze wody, urządzenia kuchenne lub pralkę. Zidentyfikuj urządzenia o wysokim zużyciu energii i dostosuj wzorce użytkowania, aby poprawić ogólną efektywność energetyczną.

Inteligentne sterowanie gniazdem

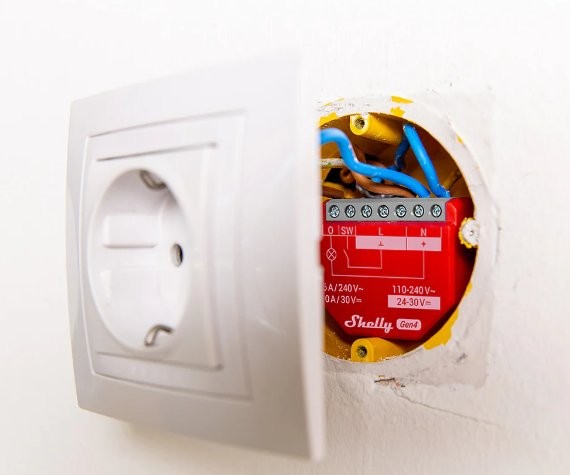

Zainstaluj Shelly 1PM Gen4 za dowolnym gniazdem, aby łatwo zautomatyzować i zarządzać urządzeniami na podstawie harmonogramu i użytkowania. Zdalnie włącz grzejnik, aby wstępnie ogrzać pomieszczenie lub wyłączyć urządzenia w nocy. Dzięki funkcjom monitorowania mocy możesz śledzić zużycie energii przez każde urządzenie, co pozwala na identyfikację pożeraczy energii i zmniejszenie ogólnego zużycia energii.

Urządzenia Gen4

Poznaj inteligentną automatyzację domu na następnym poziomie dzięki nowościom Shelly Gen4. Każde urządzenie Gen4 oferuje łączność wieloprotokołową, obejmującą Wi-Fi, Bluetooth, Zigbee i Matter. Wybierz połączenie i skonfiguruj urządzenie Shelly tak, aby działało z preferowaną inteligentną siecią domową w mgnieniu oka.

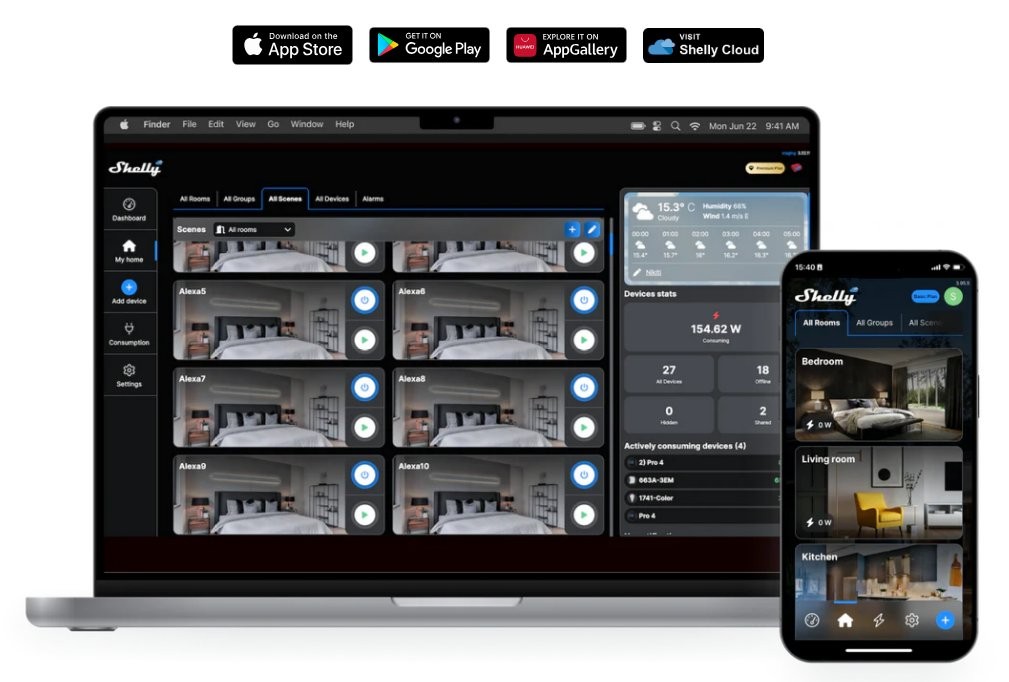

Shelly Smart Control jest bezpłatny!

Pobierz naszą darmową aplikację do zarządzania przestrzeniami, monitorowania energii i śledzenia wydatków. Uaktualnij do wersji Premium, aby uzyskać jeszcze więcej funkcji!
