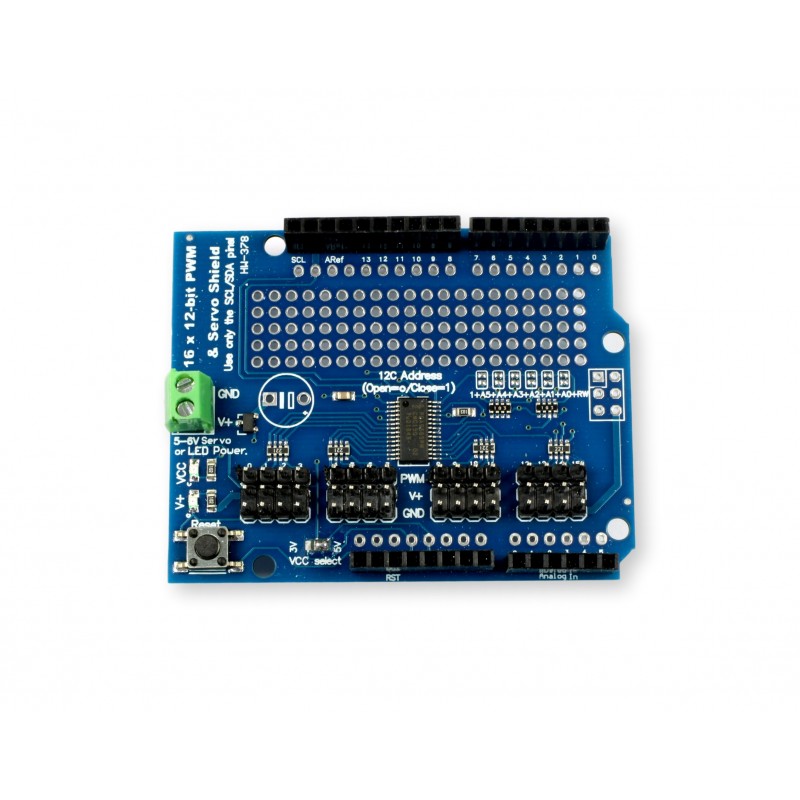

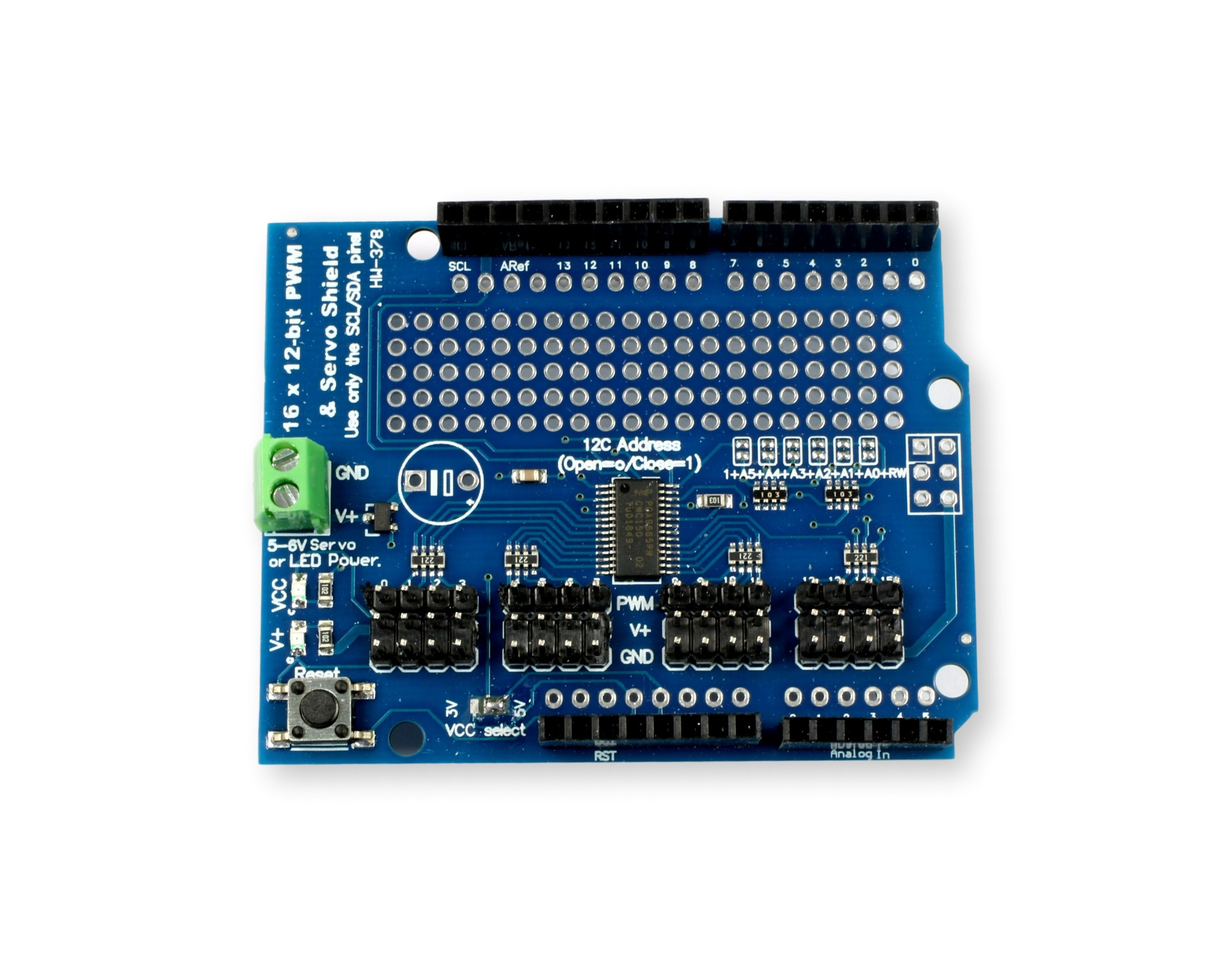

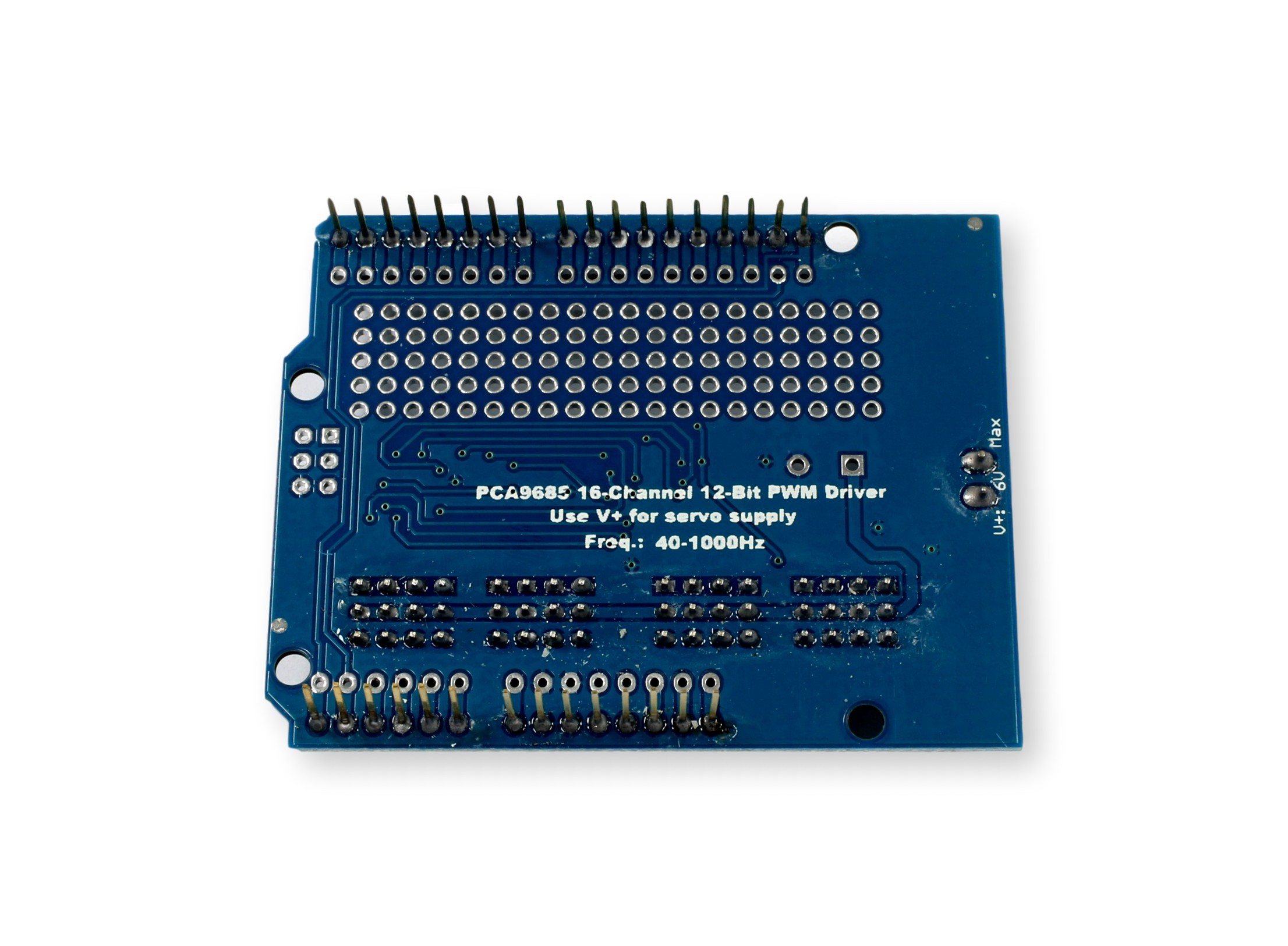

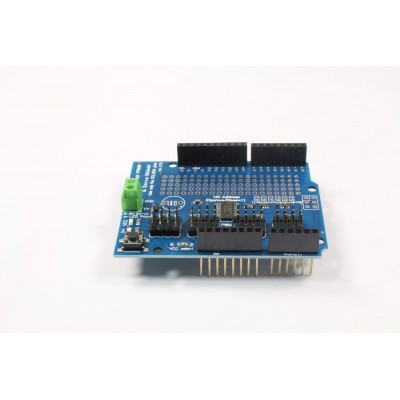

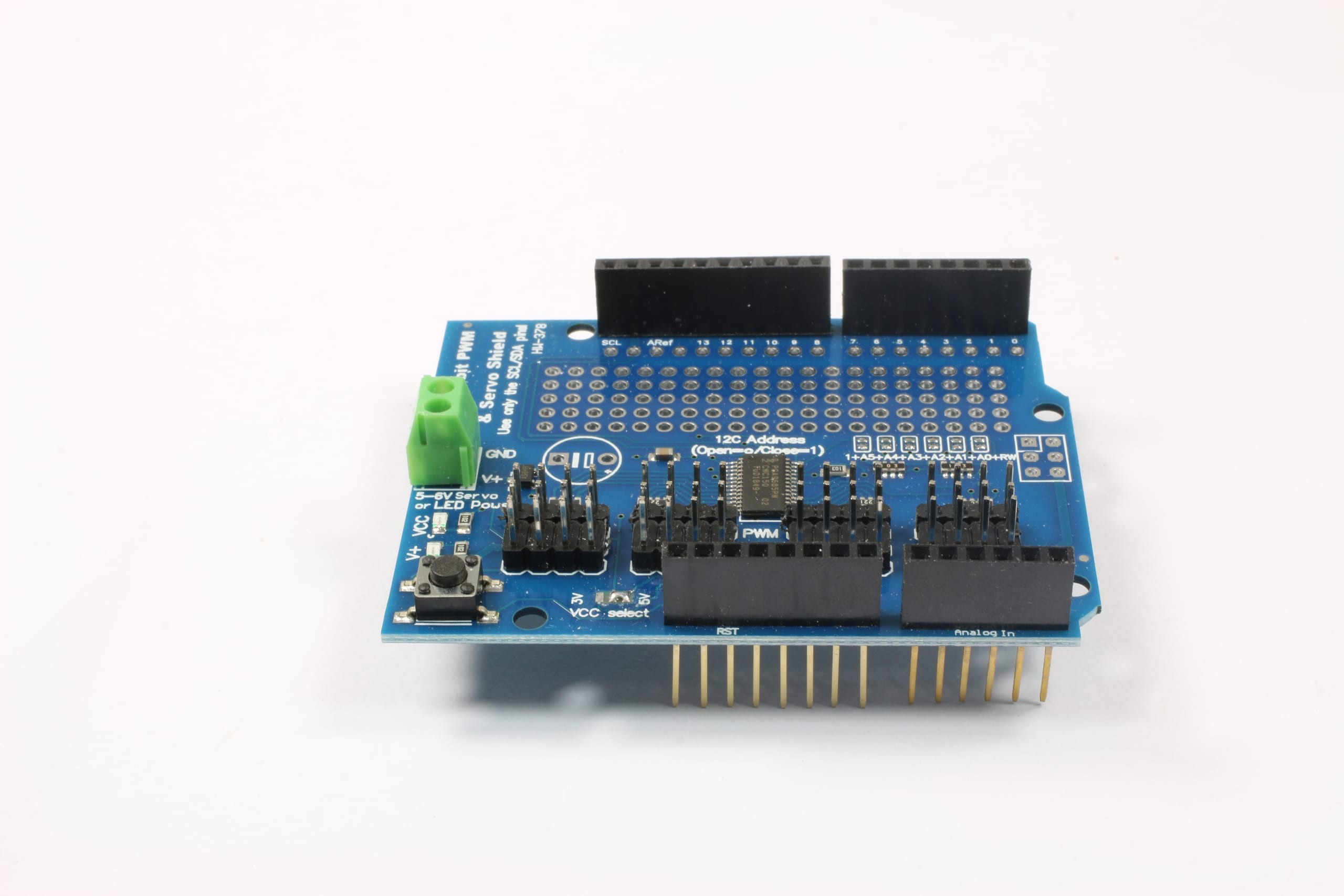

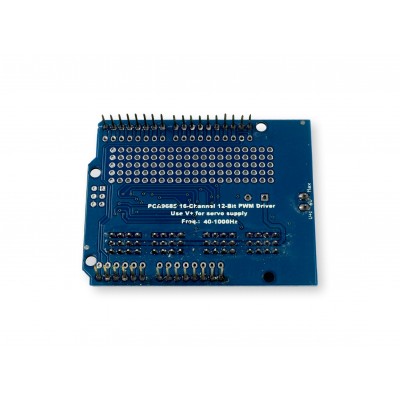

16-kanałowy kontroler serw PWM I2C PCA9685 dla Arduino UNO

Moduł 16-kanałowy 12-bit PWM I2C PCA9685 to popularny dodatek do platformy Arduino, szczególnie w kontekście projektów wymagających precyzyjnego sterowania serwomechanizmami i diodami LED. Oto szczegółowy opis tego modułu:

Opis ogólny

Moduł PCA9685 jest układem sterującym PWM (Pulse Width Modulation), który pozwala na jednoczesne sterowanie do 16 serwomechanizmami lub diodami LED. Dzięki interfejsowi I2C.

Kluczowe cechy

• Rozdzielczość: Każdy kanał ma rozdzielczość 12 bitów, co pozwala na precyzyjne ustawienie szerokości impulsu.
• Interfejs I2C: Umożliwia łatwe podłączenie i komunikację z innymi urządzeniami I2C, co czyni go wszechstronnym rozwiązaniem dla projektów Arduino
• Zasilanie: Moduł może być zasilany napięciem od 5V do 12V, co pozwala na elastyczność w doborze źródła zasilania. Zasilanie serwomechanizmów można podłączyć przez terminal blokowy
• Łatwość użycia: Moduł jest kompatybilny z płytkami Arduino UNO, Mega i innymi, a jego instalacja wymaga jedynie kilku prostych połączeń kablowych

Wymagane połączenia:

• VCC: Zasilanie logiczne (5V)
• GND: Masa
• SCL (A5): Linia zegara I2C
• SDA (A4): Linia danych I2C

Zastosowania

Moduł PCA9685 znajduje zastosowanie w różnych projektach, takich jak:

• Robotyka (np. sterowanie ruchami robotów)
• Projekty artystyczne z ruchomymi elementami
• Kontrola oświetlenia LED w instalacjach dekoracyjnych
• Systemy automatyki domowej

Dzięki swojej wszechstronności i prostocie użycia, PCA9685 stał się popularnym wyborem wśród hobbystów i profesjonalistów zajmujących się elektroniką.

Specyfikacja techniczna:

• Układ: PCA9685
• Napięcie zasilania: 3-5 V
• Maksymalne napięcie dla podłączonych silników: 6 V
• Liczba kanałów PWM: 16
• Rozdzielczość sygnału PWM na każdym kanale: 12-bit
• Interfejs komunikacyjny: I²C
• Zakres częstotliwości sygnałów PWM: od 40 Hz do 1000 Hz
• Dioda LED informująca o zasilaniu
• Możliwość wyboru adresu I²C dzięki zworkom
• Wymiary modułu: 69 x 54 mm
• Złącza goldpin wlutowane w shield, ułatwiające montaż
