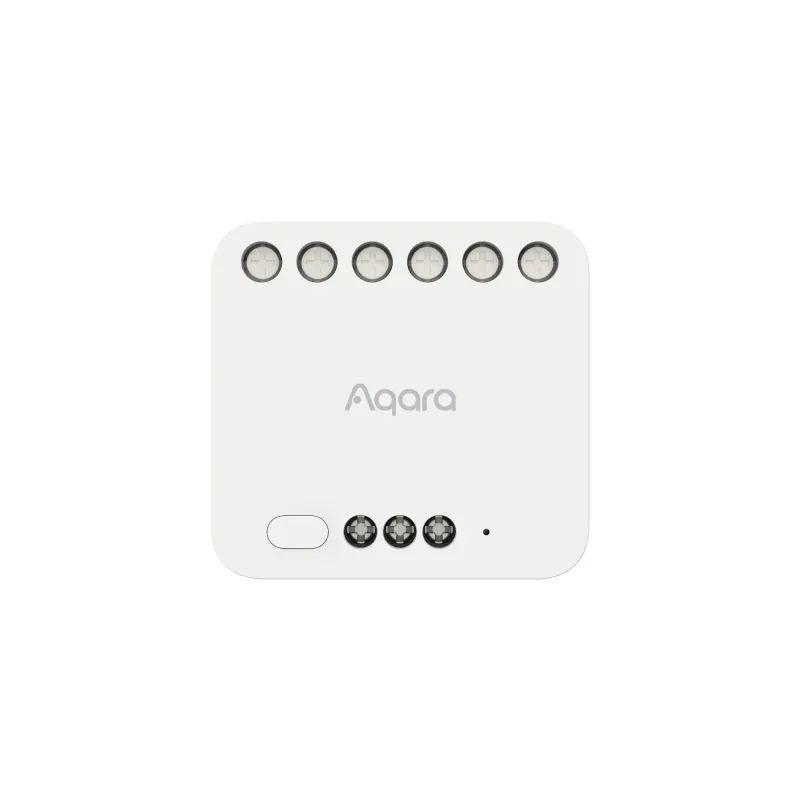

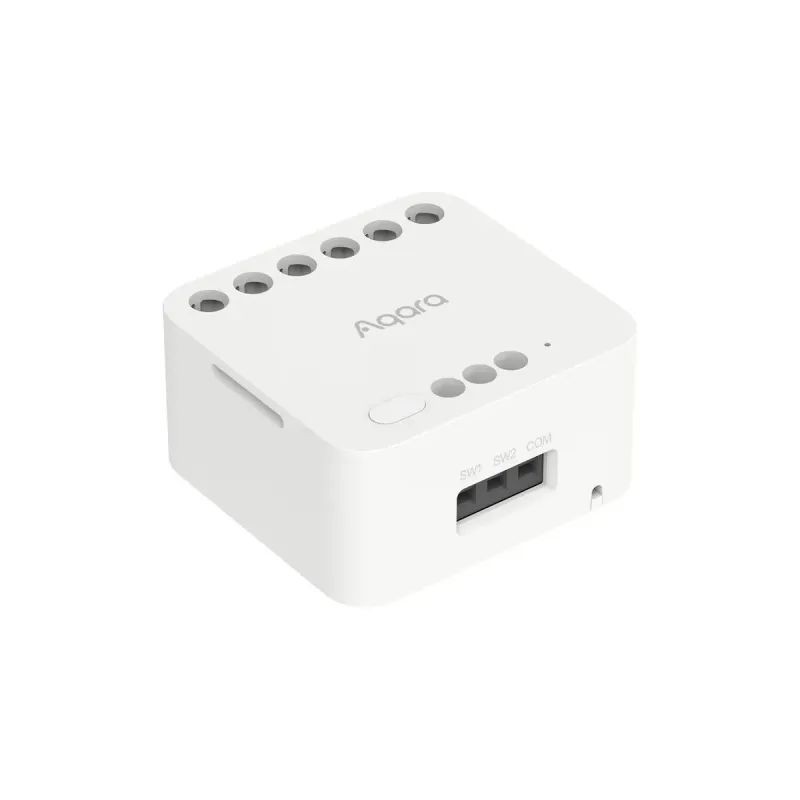

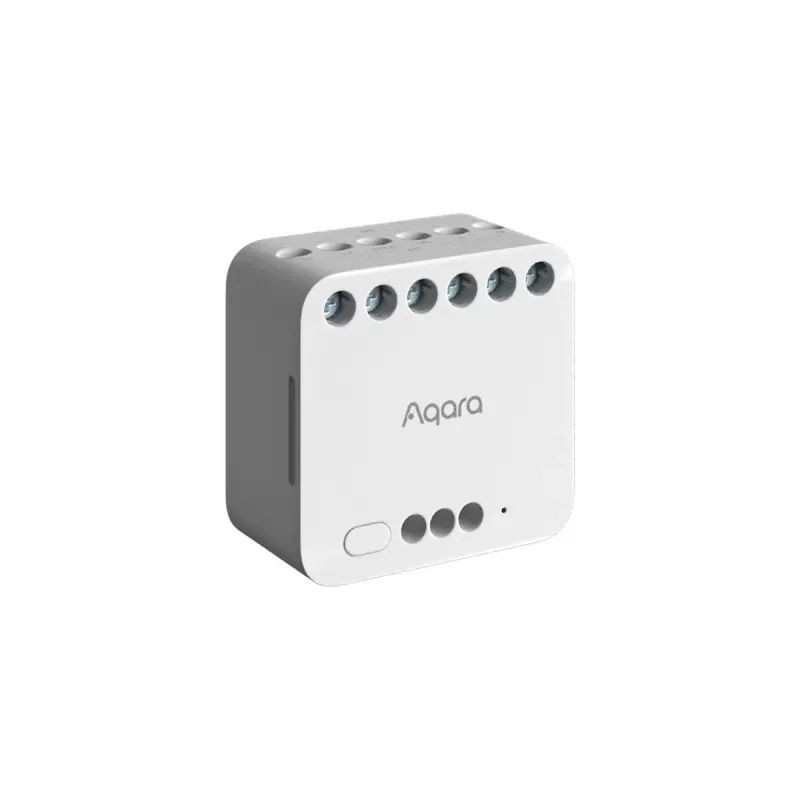

Aqara Dual Relay Module T2 DCM-K01

Aqara Dual Relay Module T2 to zaawansowany, podwójny moduł przekaźnikowy Zigbee 3.0 przeznaczony do inteligentnego sterowania oświetleniem, roletami, silnikami, bramami garażowymi oraz innymi urządzeniami elektrycznymi. Dzięki obsłudze styku bezpotencjałowego i potencjałowego moduł pozwala zintegrować klasyczne instalacje elektryczne z nowoczesnym systemem smart home bez konieczności wymiany istniejącego osprzętu.

Moduł współpracuje z Apple HomeKit, Matter, Google Home, Amazon Alexa oraz Aqara Home poprzez kompatybilny hub Aqara Zigbee 3.0. Dodatkowo oferuje funkcję pomiaru energii, tryb Interlock do sterowania roletami oraz możliwość montażu dopuszkowego lub na szynie DIN.

Dlaczego warto

• 2 niezależne kanały przekaźnikowe
• Obsługa Zigbee 3.0
• Kompatybilność z Matter oraz Apple HomeKit
• Obsługa styku bezpotencjałowego i potencjałowego
• Sterowanie roletami i silnikami w trybie Interlock
• Pomiar zużycia energii elektrycznej
• Funkcja pamięci stanu po zaniku zasilania
• Możliwość montażu dopuszkowego oraz DIN
• Wsparcie dla automatyzacji i harmonogramów
• Współpraca z klasycznymi przełącznikami ściennymi

Inteligentne sterowanie wieloma urządzeniami

Aqara T2 pozwala sterować wieloma typami urządzeń automatyki domowej i instalacji elektrycznych:

• oświetleniem
• roletami
• żaluzjami
• markizami
• bramami garażowymi
• napędami silników
• projektorami i ekranami projekcyjnymi
• urządzeniami wymagającymi styku bezpotencjałowego

Dwa niezależne kanały umożliwiają jednoczesne sterowanie dwoma obwodami lub wykorzystanie trybu Interlock do obsługi silników kierunkowych.

Obsługa styku bezpotencjałowego i potencjałowego

Jedną z największych zalet modułu jest możliwość pracy w dwóch trybach:

• styk potencjałowy - do klasycznego sterowania obciążeniem 230 V
• styk bezpotencjałowy - do sterowania urządzeniami wymagającymi niezależnego kontaktu sterującego

Pozwala to integrować urządzenia takie jak:

• napędy bram garażowych
• sterowniki kotłów
• centrale alarmowe
• systemy automatyki
• silniki i sterowniki rolet

Tryb pracy wybierany jest za pomocą przewodu konfiguracyjnego.

Matter, HomeKit i popularne platformy Smart Home

Po podłączeniu do kompatybilnego hubu Aqara Zigbee 3.0 moduł współpracuje z:

• Apple HomeKit
• Matter
• Google Home
• Amazon Alexa
• Aqara Home
• Home Assistant przez Zigbee2MQTT lub kompatybilną bramkę Zigbee

Pozwala to tworzyć zaawansowane automatyzacje, harmonogramy oraz sceny inteligentnego domu.

Pomiar energii i funkcje automatyzacji

Moduł umożliwia monitorowanie zużycia energii elektrycznej oraz tworzenie harmonogramów działania urządzeń.

Dostępne funkcje obejmują między innymi:

• statystyki zużycia energii
• harmonogramy czasowe
• automatyzacje scen
• pamięć stanu po zaniku zasilania
• tryb impulsowy
• zdalne sterowanie z aplikacji

Tryb Interlock - bezpieczne sterowanie roletami

Funkcja Interlock zabezpiecza silniki rolet, żaluzji oraz markiz przed jednoczesnym podaniem napięcia na oba kierunki pracy.

To rozwiązanie zwiększa bezpieczeństwo całej instalacji i pozwala wygodnie sterować automatyką okienną bez dodatkowych sterowników.

Konwersja do trybu przełącznika bezprzewodowego

Obsługiwany jest również tryb konwersji na przełącznik bezprzewodowy. Dzięki tej funkcji istniejący przełącznik ścienny można przekształcić w kontroler scen: uzbrajać lub rozbrajać system bezpieczeństwa, sterować zasłonami lub oświetleniem za pomocą starego przełącznika przewodowego.

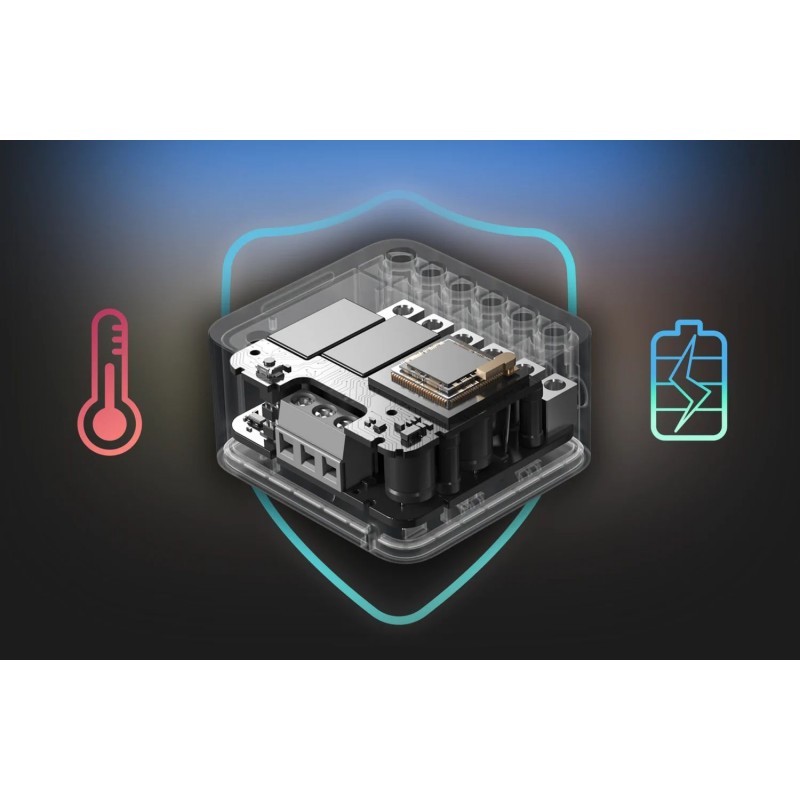

Zwiększone bezpieczeństwo i ochrona

T2 obsługuje ochronę przed przegrzaniem i przeciążeniem, która może wyeliminować porażenie prądem o wysokim natężeniu, gdy sprzęt elektryczny jest natychmiast włączony, zapewniając w ten sposób niezawodność i długowieczność sprzętu. Gdy temperatura sprzętu jest nietypowa lub moc przekracza 2500 W, urządzenie automatycznie wyłącza się, aby zapewnić bezpieczeństwo elektryczne.

Łatwy w użyciu i instalacji

Konstrukcja do montażu na szynie DIN ułatwia umieszczenie przekaźnika w szafkach elektrycznych i innych ciasnych miejscach. Jego kompaktowy rozmiar sprawia, że jest jeszcze lepiej dopasowany do różnych puszek ściennych, w tym 86 mm i standardowych amerykańskich.

Przykłady automatyzacji

Sterowanie bramą garażu

Scenariusz automatyzacji: JEŚLI znajdziesz się w odległości mniejszej niż 500 metrów od domu WTEDY otwórz bramę garażową

Wyjaśnienie: Dzięki trybowi styku bezpotencjałowego, przekaźnik T2 może być wykorzystany do inteligentnego sterowania istniejącą bramą garażową*. Wystarczy podłączyć go do mechanizmu otwierania drzwi garażowych, aby móc używać drzwi garażowych w automatyce, a także udostępniać je systemom innych firm. Przekaźnik będzie działał jako repeater dla czujnika drzwi i okien Aqara, dzięki czemu nie będziesz musiał martwić się słabym sygnałem. *Kontroler otwierania drzwi garażowych powinien być sterowany za pomocą styków bezpotencjałowych.

Wymagane urządzenia: Podwójny przekaźnik T2 + koncentrator (Hub) + czujnik drzwi i okien

Oszczędzaj energię, używając T2 do sterowania bojlerami

Scenariusz automatyzacji: JEŚLI wszystkie termostaty grzejnikowe są wyłączone WTEDY wyłącz bojler

Wyjaśnienie: Jeśli bojler może być sterowany za pomocą styków bezpotencjałowych, można użyć przekaźnika T2, aby uczynić go inteligentnym. W rezultacie będziesz mógł sterować nim zdalnie i oszczędzać energię, łącząc go z termostatami grzejnikowymi za pomocą Aqara Home lub automatyzacji innych firm.

Wymagane urządzenia: Podwójny przekaźnik T2 + koncentrator (Hub) + termostat grzejnikowy E1

Instalacja za przełącznikami i gniazdami ściennymi

Scenariusz automatyzacji: JEŚLI wykryto obecność WTEDY włączyć włącznik światła lub grzejnik podłączony do gniazdka

Wyjaśnienie: Wystarczy zainstalować T2 za istniejącym przełącznikiem ściennym lub gniazdkiem, aby przekształcić je w inteligentne. W rezultacie istniejące gniazda i przełączniki będą mogły uczestniczyć w automatyzacji i uzyskać funkcję statystyki zużycia energii.

Wymagane urządzenia: Podwójny przekaźnik T2 + koncentrator (Hub) + czujnik obecności FP2

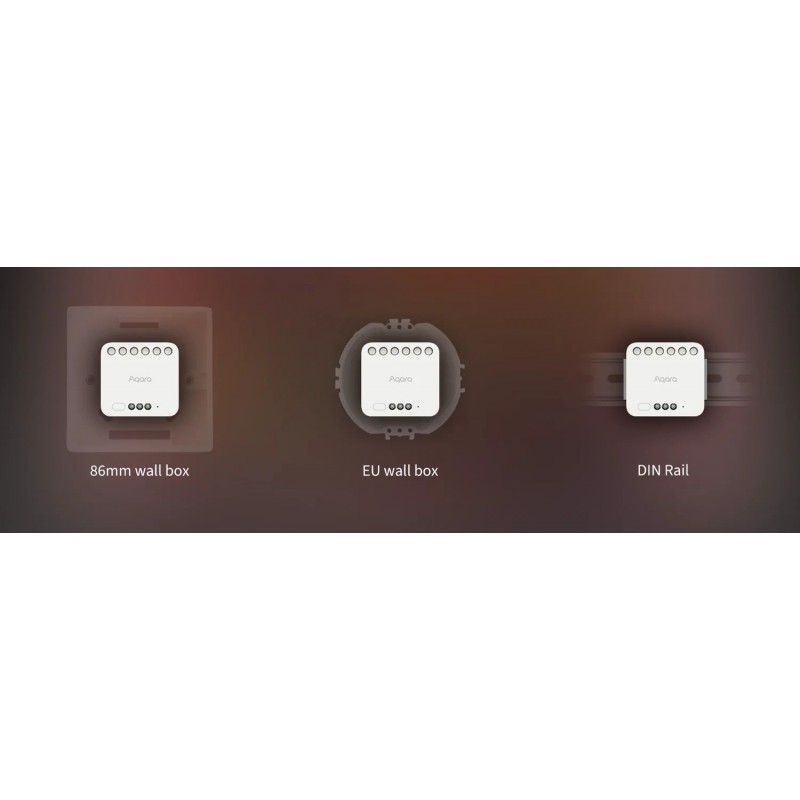

Kompaktowy montaż dopuszkowy i DIN

Niewielkie wymiary modułu umożliwiają montaż:

• w puszkach podtynkowych
• za przełącznikami ściennymi
• przy gniazdach elektrycznych
• na szynie DIN

W zestawie znajduje się adapter do montażu DIN, co ułatwia instalację w rozdzielniach elektrycznych.

Parametry techniczne

• Model: DCM-K01
• Komunikacja: Zigbee 3.0
• Zasilanie: 100-250 V AC 50/60 Hz
• Obciążenie rezystancyjne: max 10 A / 2500 W
• LED / CFL: max 1 A / 250 W
• Silniki: max 1/4 HP
• Obsługa DC 24-30 V: max 10 A / 300 W
• Obsługa DC 30-60 V: max 1 A / 60 W
• Temperatura pracy: od -10°C do +40°C
• Wilgotność pracy: 0-95% RH bez kondensacji
• Częstotliwość Zigbee: 2405-2480 MHz
• Maksymalna moc Zigbee: ≤ 13 dBm
• Wymiary: 45.5 × 48 × 24 mm
• Montaż: dopuszkowy / DIN

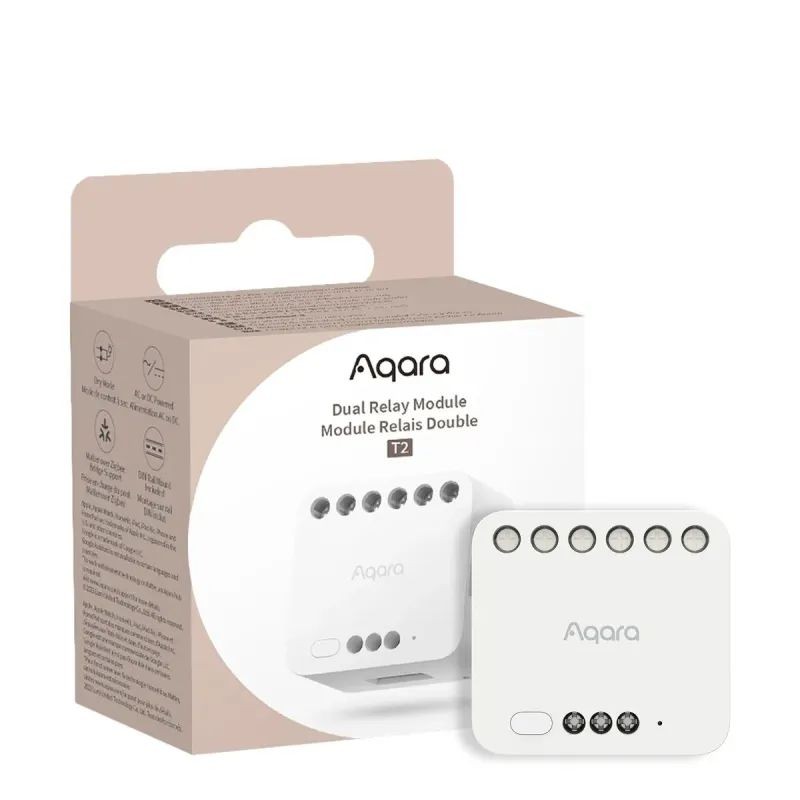

Zawartość zestawu

• Aqara Dual Relay Module T2
• adapter montażowy DIN
• przewód połączeniowy
• instrukcja obsługi

Integracja z Home Assistant

Moduł może współpracować z Home Assistant poprzez Zigbee2MQTT lub kompatybilne koordynatory Zigbee. Dostępne są funkcje:

• sterowanie przekaźnikami
• monitoring energii
• konfiguracja Interlock
• sterowanie impulsowe
• automatyzacje lokalne

Informacje dodatkowe

Produkt przeznaczony jest wyłącznie do użytku wewnętrznego. Po podaniu zasilania przewody urządzenia mogą znajdować się pod niebezpiecznym napięciem, dlatego moduł powinien być montowany w odpowiedniej obudowie lub puszce instalacyjnej.
