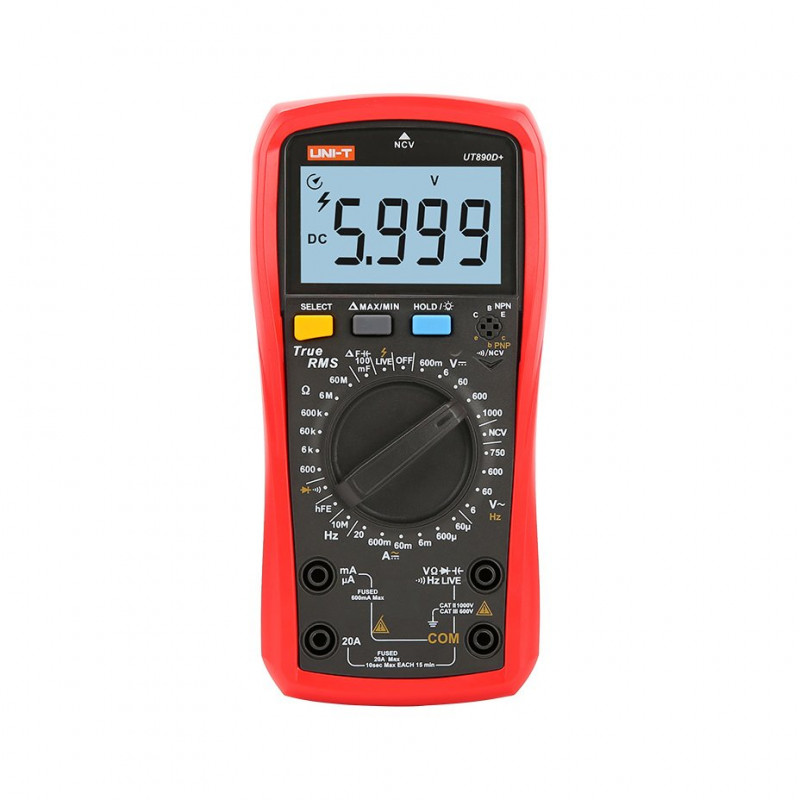

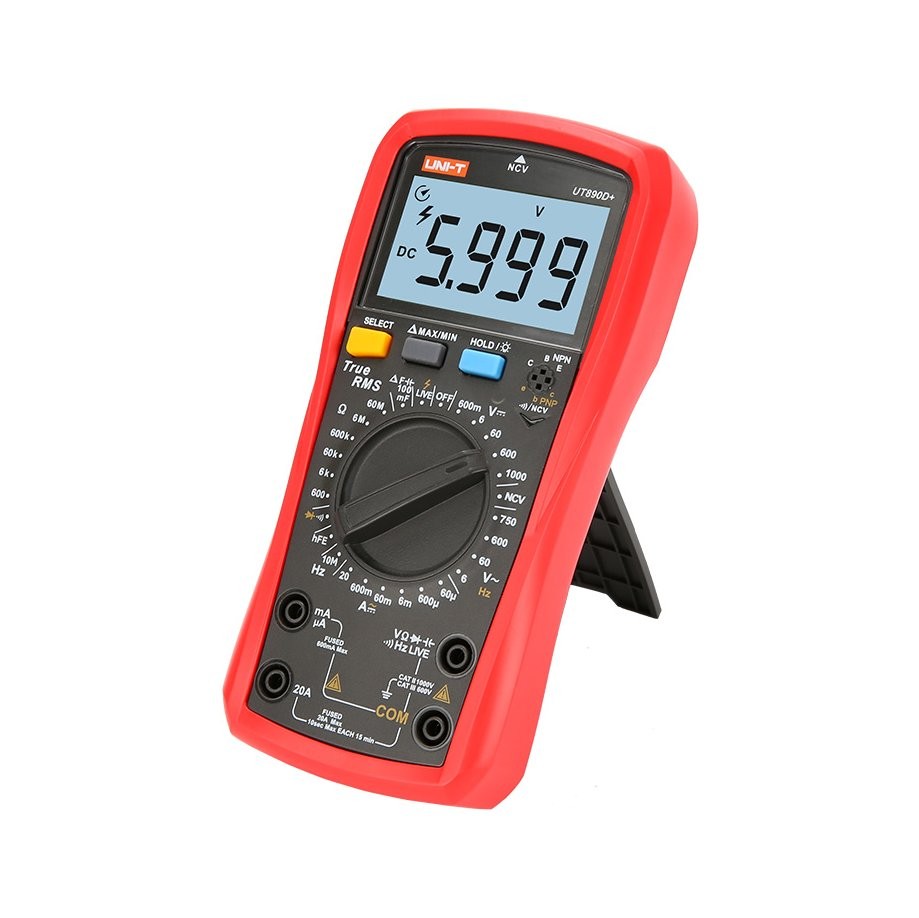

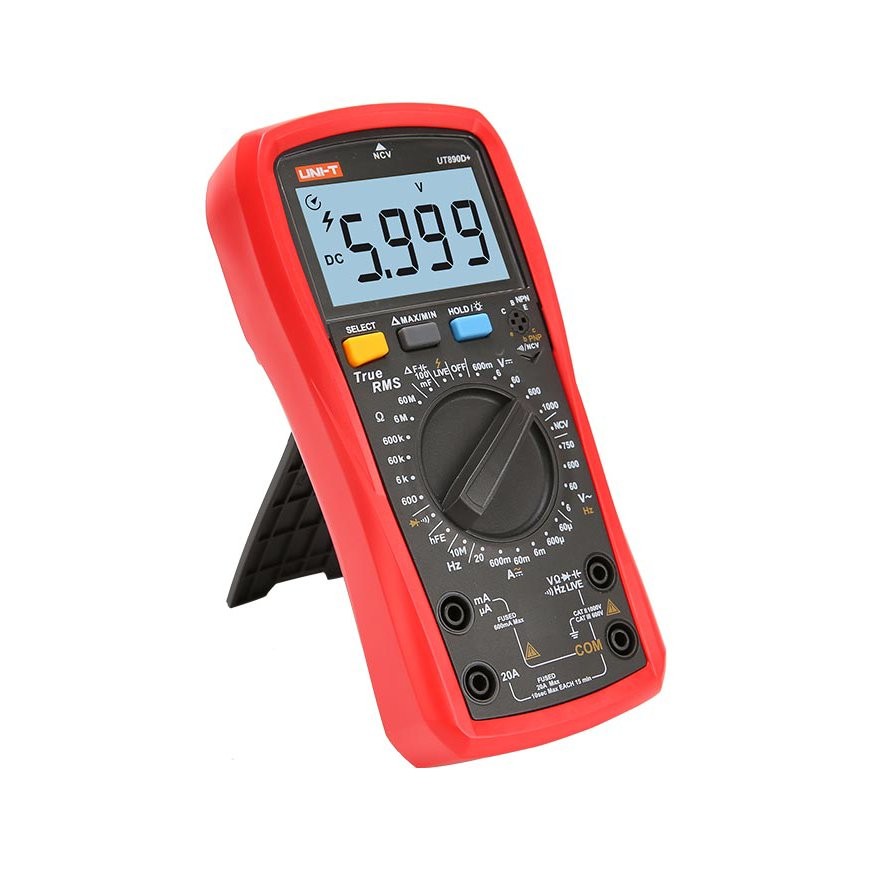

Miernik uniwersalny UNI-T UT890D+ True RMS

UNI-T UT890D+ to cyfrowy multimetr uniwersalny True RMS przeznaczony do pomiarów napięcia, prądu, rezystancji, pojemności, częstotliwości oraz temperatury. Miernik oferuje również funkcje diagnostyczne, takie jak NCV, test diod, test ciągłości obwodu, pomiar hFE tranzystorów, HOLD oraz MAX/MIN.

To praktyczne narzędzie do serwisu, warsztatu, elektroniki, automatyki, prac instalacyjnych oraz zastosowań hobbystycznych. Nie jest to zabawka z marketu z napisem „professional” większym niż wyświetlacz - tu są konkretne zakresy, bezpieczniki i sensowna funkcjonalność.

Dlaczego warto

UNI-T UT890D+ sprawdzi się tam, gdzie potrzebny jest jeden solidny miernik do wielu typowych pomiarów. Funkcja True RMS pozwala uzyskać dokładniejsze wyniki przy przebiegach odkształconych, które często występują przy zasilaczach impulsowych, sterownikach, oświetleniu LED i urządzeniach elektronicznych.

Miernik posiada także funkcję NCV do bezkontaktowego wykrywania pola elektrycznego oraz funkcję LIVE, która pomaga sprawdzić obecność przewodu fazowego.

Najważniejsze cechy

• True RMS: dokładniejszy pomiar przebiegów niesinusoidalnych
• Pomiar napięcia DC: do 1000 V
• Pomiar napięcia AC: do 750 V
• Pomiar prądu DC/AC: do 20 A
• Pomiar rezystancji: do 60 MOhm
• Pomiar pojemności: do 100 mF
• Pomiar częstotliwości: do 9,999 MHz
• Pomiar temperatury: od -40°C do 1000°C
• NCV: bezkontaktowe wykrywanie obecności napięcia AC
• LIVE: test przewodu pod napięciem
• Test diod: kontrola złącz półprzewodnikowych
• Test ciągłości obwodu: sygnalizacja akustyczna i świetlna
• Pomiar hFE: test tranzystorów NPN i PNP
• HOLD: zamrożenie ostatniego wskazania
• MAX/MIN: wskazanie wartości maksymalnej i minimalnej
• REL: pomiar względny
• Podświetlany wyświetlacz: automatyczne wyłączenie podświetlenia po około 30 sekundach
• Automatyczne wyłączenie: po około 15 minutach bezczynności
• Maksymalny odczyt: 6000

Zastosowanie

• pomiary elektryczne i elektroniczne
• serwis urządzeń elektronicznych
• diagnostyka zasilaczy i instalacji niskiego napięcia
• warsztat elektryczny i elektrotechniczny
• automatyka i utrzymanie ruchu
• testowanie przewodów, diod, tranzystorów i kondensatorów
• prace hobbystyczne, edukacyjne i laboratoryjne

Zakresy pomiarowe i dokładność

• Napięcie DC: 600 mV / 6 V / 60 V / 600 V / 1000 V
• Dokładność napięcia DC: ±(0,5% + 5) dla 600 mV, ±(0,5% + 2) dla 6 V - 600 V, ±(0,7% + 5) dla 1000 V
• Napięcie AC: 6 V / 60 V / 600 V / 750 V
• Dokładność napięcia AC: ±(1,0% + 3) dla 6 V, ±(0,8% + 3) dla 60 V - 600 V, ±(1% + 10) dla 750 V
• Prąd DC: 60 uA / 600 uA / 6 mA / 60 mA / 600 mA / 20 A
• Dokładność prądu DC: ±(0,8% + 8) dla zakresów do 60 mA, ±(1,2% + 5) dla 600 mA, ±(2% + 5) dla 20 A
• Prąd AC: 60 uA / 600 uA / 6 mA / 60 mA / 600 mA / 20 A
• Dokładność prądu AC: ±(1% + 12) dla zakresów do 60 mA, ±(2% + 3) dla 600 mA, ±(3% + 5) dla 20 A
• Rezystancja: 600 Ohm / 6 kOhm / 60 kOhm / 600 kOhm / 6 MOhm / 60 MOhm
• Dokładność rezystancji: ±(0,8% + 5) dla 600 Ohm, ±(0,8% + 3) dla 6 kOhm - 6 MOhm, ±(3% + 10) dla 60 MOhm
• Pojemność: 6 nF / 60 nF / 600 nF / 6 uF / 60 uF / 600 uF / 6 mF / 60 mF / 100 mF
• Dokładność pojemności: ±(4% + 10) dla zakresów nF, ±(3% + 10) dla zakresów uF, ±(5% + 10) dla 6 mF, ±10% dla 60 mF i 100 mF
• Temperatura: -40°C - 1000°C
• Dokładność temperatury: ±3°C dla -40°C - 40°C, ±(1% + 3) dla 40°C - 500°C, ±(2% + 3) dla 500°C - 1000°C
• Częstotliwość: 9,999 Hz - 9,999 MHz
• Dokładność częstotliwości: ±(0,1 + 5)
• Test diod: zakres 0 - 3 V, typowe napięcie złącza p-n 0,5 - 0,8 V
• Test ciągłości: sygnał dla rezystancji równej lub mniejszej niż 10 Ohm, brak dźwięku powyżej 50 Ohm

Funkcje dodatkowe

• NCV: bezkontaktowe wykrywanie napięcia AC i pola elektrycznego
• LIVE: wykrywanie przewodu pod napięciem, aktywacja powyżej około 70 V
• hFE: pomiar wzmocnienia tranzystorów NPN i PNP
• HOLD: zatrzymanie wyniku na ekranie
• MAX/MIN: pomiar wartości maksymalnej i minimalnej
• REL: pomiar względny, przydatny m.in. przy małych rezystancjach i pojemnościach
• Sygnalizacja przekroczenia zakresu: tak
• Wskaźnik niskiego poziomu baterii: tak
• Buzzer: sygnalizacja akustyczna przy wybranych funkcjach
• Podświetlenie ekranu: tak
•

True RMS - po co to w praktyce

Funkcja True RMS pozwala mierzyć rzeczywistą wartość skuteczną napięcia lub prądu także wtedy, gdy przebieg nie jest idealną sinusoidą. Jest to szczególnie ważne przy pomiarach zasilaczy impulsowych, sterowników, przetwornic, falowników, oświetlenia LED i nowoczesnych urządzeń elektronicznych.

W praktyce oznacza to bardziej wiarygodny wynik tam, gdzie prostsze mierniki mogą pokazywać wartości obarczone większym błędem.

NCV i LIVE - szybka kontrola napięcia

Funkcja NCV pozwala bezkontaktowo wykrywać obecność pola elektrycznego. Wystarczy zbliżyć przednią część miernika do badanego przewodu, gniazda lub obiektu. Miernik pokazuje poziom sygnału segmentami oraz sygnalizuje wykrycie dźwiękiem i światłem.

Funkcja LIVE umożliwia wykrycie przewodu pod napięciem przy użyciu czerwonego przewodu pomiarowego. Po wykryciu napięcia powyżej około 70 V miernik wyświetla komunikat LIVE, uruchamia sygnał dźwiękowy i wskaźnik świetlny.

Pomiar temperatury

UNI-T UT890D+ umożliwia pomiar temperatury przy użyciu sondy typu K. Zakres pomiarowy miernika wynosi od -40°C do 1000°C, jednak zgodnie z instrukcją dołączony czujnik typu K należy wykorzystywać do pomiarów temperatur poniżej 250°C.

To ważna informacja, bo sam miernik ma szeroki zakres, ale do wyższych temperatur trzeba stosować odpowiednią sondę. Sondy nie ma w zestawie, należy dokupić ją oddzielnie.

Bezpieczeństwo pomiarów

Miernik spełnia wymagania kategorii bezpieczeństwa CAT II 1000 V / CAT III 600 V oraz posiada podwójną izolację. Przy pomiarach napięć powyżej 60 V DC lub 30 V AC RMS należy zachować szczególną ostrożność.

Urządzenie posiada zabezpieczenia bezpiecznikowe dla torów pomiaru prądu:

• Gniazdo 20 A: szybki bezpiecznik 16 A H 250 V 6 x 32 mm
• Gniazdo mA/uA: szybki bezpiecznik 600 mA 250 V 6 x 32 mm

Parametry techniczne

• Model: UNI-T UT890D+
• Typ miernika: multimetr cyfrowy
• True RMS: tak
• Maksymalny odczyt: 6000
• Wybór zakresu: ręczny
• Maksymalne napięcie DC: 1000 V
• Maksymalne napięcie AC: 750 V
• Maksymalny prąd DC/AC: 20 A
• Maksymalna rezystancja: 60 MOhm
• Maksymalna pojemność: 100 mF
• Maksymalna częstotliwość: 9,999 MHz
• Pomiar temperatury: -40°C - 1000°C
• Kategoria bezpieczeństwa: CAT II 1000 V / CAT III 600 V
• Impedancja wejściowa: 10 MOhm
• Odświeżanie pomiaru: 3 - 4 razy na sekundę
• Zasilanie: 2 x bateria AAA 1,5 V
• Temperatura pracy: 0°C - 40°C
• Temperatura przechowywania: -10°C - 50°C
• Wysokość pracy: do 2000 m n.p.m.
• Wymiary: 183 x 88 x 56 mm
• Waga: około 346 g z bateriami
• Producent: UNI-T

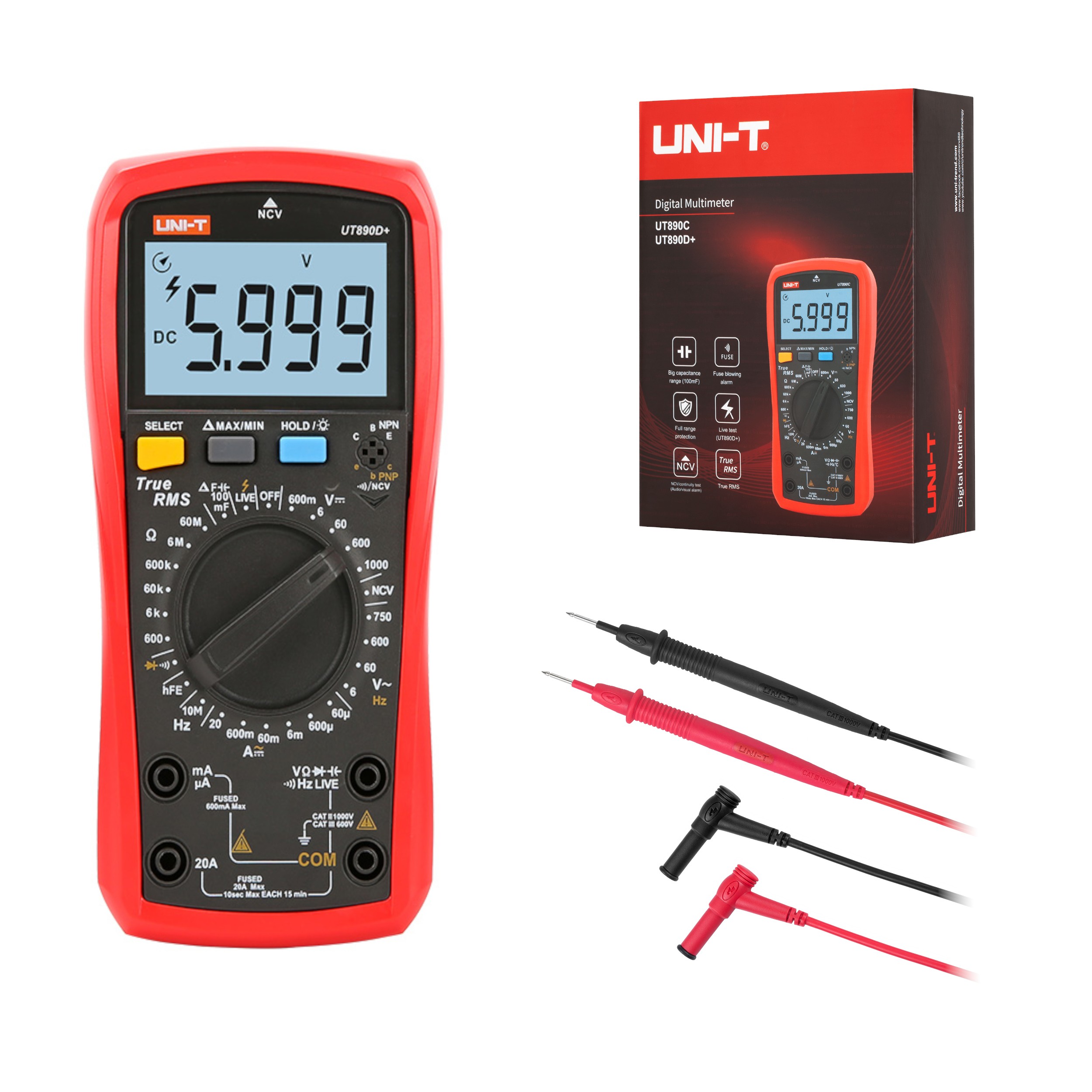

Zawartość zestawu

• miernik uniwersalny UNI-T UT890D+

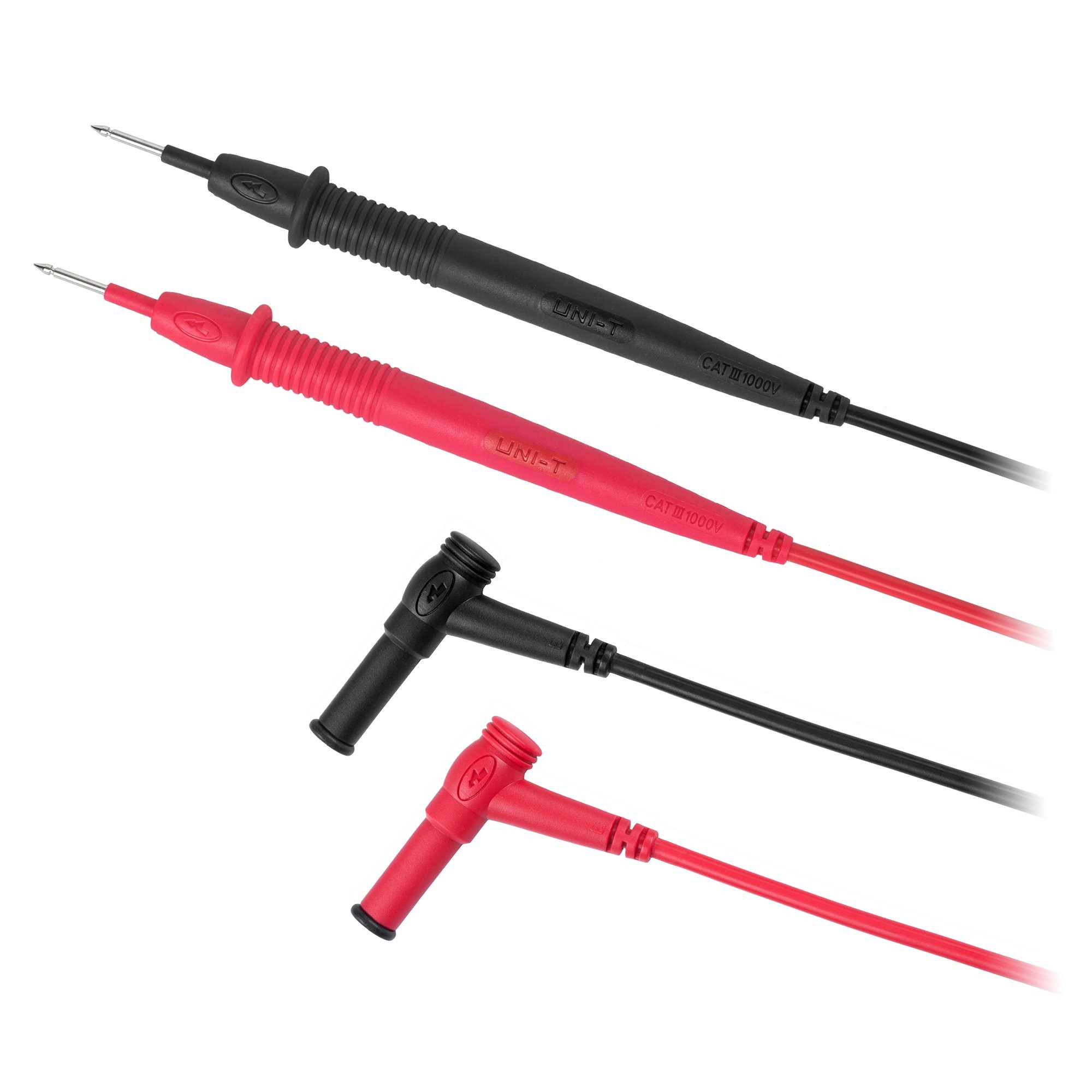

• przewody pomiarowe
• baterie
• instrukcja obsługi
• karta gwarancyjna

Ważne informacje użytkowe

Podczas pomiaru prądu w zakresie 20 A pomiar powinien trwać nie dłużej niż 10 sekund, a pomiędzy kolejnymi pomiarami należy zachować co najmniej 15 minut przerwy.
