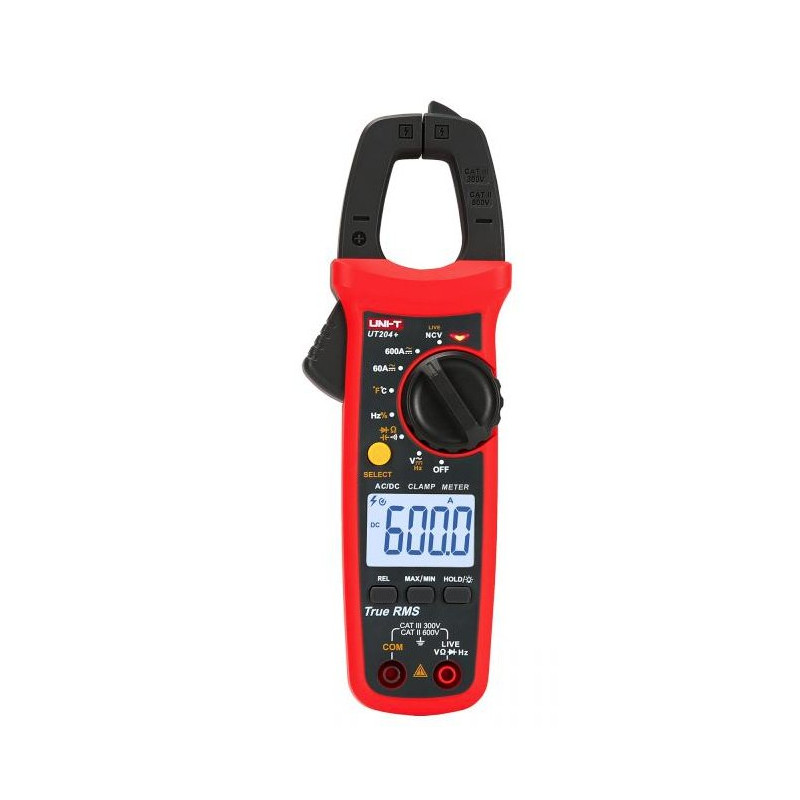

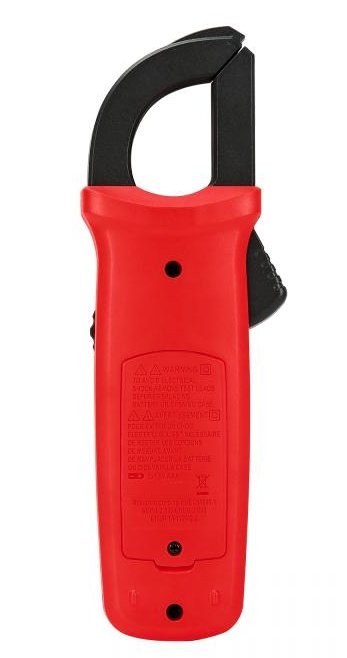

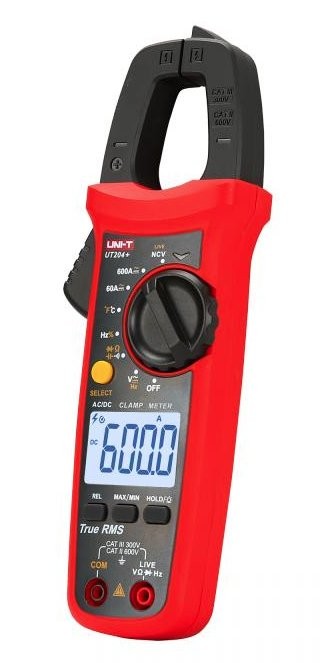

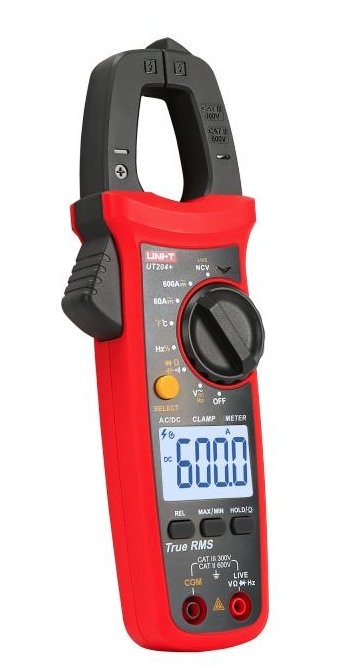

Miernik cęgowy Uni-T UT204+ True RMS

Uni-T UT204+ to cyfrowy miernik cęgowy True RMS przeznaczony do pomiarów prądu stałego i zmiennego do 600 A bez konieczności rozpinania przewodu. Urządzenie umożliwia także pomiar napięcia AC/DC, rezystancji, pojemności, częstotliwości, temperatury oraz test diod i ciągłości obwodu.

Model UT204+ sprawdzi się w diagnostyce instalacji elektrycznych, serwisie, automatyce, utrzymaniu ruchu, warsztacie oraz przy pomiarach układów zasilania. To miernik dla osób, które nie chcą zgadywać, czy prąd płynie - tylko chcą to normalnie zmierzyć.

Dlaczego warto

Uni-T UT204+ łączy funkcje klasycznego multimetru z wygodą pomiaru cęgowego. Dzięki technologii True RMS zapewnia dokładniejsze pomiary przebiegów niesinusoidalnych, co ma znaczenie przy zasilaczach impulsowych, falownikach, sterownikach, urządzeniach elektronicznych i instalacjach, gdzie przebieg napięcia lub prądu nie jest idealną sinusoidą.

Miernik posiada również funkcję NCV do bezdotykowego wykrywania pola elektrycznego oraz funkcję LIVE, która pozwala identyfikować przewód fazowy i neutralny.

Najważniejsze cechy

• Pomiar prądu AC/DC: do 600 A
• Pomiar napięcia AC/DC: do 600 V
• True RMS: dokładniejszy pomiar przebiegów odkształconych
• NCV: bezdotykowe wykrywanie obecności pola elektrycznego
• LIVE: detekcja przewodu fazowego i neutralnego
• Pomiar temperatury: od -40°C do 1000°C
• Pomiar pojemności: do 60 mF
• Pomiar rezystancji: do 60 MOhm
• Pomiar częstotliwości: od 10 Hz do 10 MHz
• Test diod: szybka kontrola elementów półprzewodnikowych
• Test ciągłości obwodu: z sygnalizacją dźwiękową
• Automatyczna zmiana zakresów: wygodniejsza obsługa
• Funkcja HOLD: zamrożenie ostatniego wskazania
• Funkcja MAX/MIN: rejestrowanie wartości maksymalnej i minimalnej
• Funkcja REL: pomiar względny i zerowanie wskazania
• Podświetlany wyświetlacz: wygodna praca w słabszym oświetleniu
• Automatyczne wyłączenie: oszczędzanie baterii po około 15 minutach bezczynności

Zastosowanie

• diagnostyka instalacji elektrycznych
• pomiar prądu AC/DC bez rozpinania obwodu
• serwis urządzeń elektrycznych i elektronicznych
• automatyka i utrzymanie ruchu
• kontrola zasilaczy, silników, sterowników i obciążeń
• pomiar temperatury elementów i instalacji
• testowanie ciągłości przewodów i podstawowa diagnostyka elementów

Zakresy pomiarowe i dokładność

• Napięcie stałe DC: do 600 V, dokładność do ±(0,5% + 2)
• Napięcie zmienne AC: do 600 V, dokładność do ±(0,8% + 5)
• Natężenie prądu stałego DC: do 600 A, dokładność ±(2,0% + 5)
• Natężenie prądu zmiennego AC: do 600 A, dokładność ±(2,0% + 5)
• Rezystancja: do 60 MOhm, dokładność do ±(0,8% + 2)
• Pojemność: do 60 mF, dokładność ±(4,0% + 5) dla zakresów do uF oraz ±10% dla zakresów mF
• Temperatura: od -40°C do 1000°C, dokładność zależna od zakresu
• Częstotliwość: od 10 Hz do 10 MHz, dokładność ±(0,1% + 4)
• Współczynnik wypełnienia impulsu: 0,1% - 99,9%, dokładność ±(3,0% + 5)
• Test diod: tak
• Sprawdzanie ciągłości obwodu: tak

Szczegółowe zakresy pomiarowe

• Napięcie DC: 600 mV / 6 V / 60 V / 600 V
• Napięcie AC: 6 V / 60 V / 600 V
• Prąd DC: 60 A / 600 A
• Prąd AC: 60 A / 600 A
• Rezystancja: 600 Ohm / 6 kOhm / 60 kOhm / 600 kOhm / 6 MOhm / 60 MOhm
• Pojemność: 60 nF / 600 nF / 6 uF / 60 uF / 600 uF / 6 mF / 60 mF
• Częstotliwość: 10 Hz - 10 MHz
• Temperatura: -40°C - 1000°C
• Współczynnik wypełnienia impulsu: 0,1% - 99,9%

Funkcje dodatkowe

• Automatyczna zmiana zakresów pomiarowych: tak
• Automatyczne wyłączenie: tak, po około 15 minutach bezczynności
• Pomiar względny REL: tak
• True RMS: tak
• NCV: tak
• LIVE: tak, identyfikacja przewodu fazowego i neutralnego
• HOLD: tak, zamrożenie ostatniego wskazania
• MAX/MIN: tak, wskazywanie wartości maksymalnej i minimalnej
• Zerowanie przyrządu: tak, szczególnie przydatne przy pomiarach prądu DC
• Sygnalizacja przekroczenia zakresu: tak
• Wskaźnik niskiego poziomu baterii: tak
• Maksymalny odczyt: 6099

True RMS - dokładniejsze pomiary w praktyce

Funkcja True RMS pozwala mierzyć rzeczywistą wartość skuteczną prądu lub napięcia także wtedy, gdy przebieg nie jest idealnie sinusoidalny. Ma to znaczenie przy pomiarach nowoczesnych urządzeń elektronicznych, zasilaczy impulsowych, sterowników, oświetlenia LED, silników i instalacji, w których występują zakłócenia lub odkształcenia przebiegu.

Pomiar cęgowy do 600 A

Cęgi pomiarowe umożliwiają pomiar prądu bez przerywania obwodu. Wystarczy objąć pojedynczy przewód szczękami miernika. To wygodne rozwiązanie podczas kontroli obciążeń, diagnostyki instalacji oraz sprawdzania poboru prądu przez urządzenia.

Maksymalna rozwartość szczęk: 28 mm.

NCV i LIVE - szybka kontrola obecności napięcia

Funkcja NCV umożliwia bezdotykowe wykrywanie obecności pola elektrycznego, na przykład przy przewodach lub gniazdach. Funkcja LIVE pozwala natomiast na identyfikację przewodu fazowego i neutralnego przy użyciu przewodu pomiarowego.

To praktyczne funkcje pomocnicze, które przyspieszają wstępną diagnostykę, ale nie zastępują pełnego, prawidłowego pomiaru napięcia.

Pomiar temperatury

Model UT204+ umożliwia pomiar temperatury w zakresie od -40°C do 1000°C przy użyciu dołączonej termopary typu K. Funkcja ta przydaje się przy diagnostyce elementów grzejących, zasilaczy, rozdzielnic, silników, urządzeń elektronicznych oraz instalacji HVAC.

Bezpieczeństwo pracy

Miernik spełnia wymagania kategorii pomiarowej CAT II 600 V / CAT III 300 V. Posiada zabezpieczenia przeciążeniowe i podwójną izolację. Podczas pracy z napięciami powyżej 30 V AC lub 60 V DC należy zachować szczególną ostrożność i stosować zasady bezpiecznej pracy z instalacjami elektrycznymi.

Parametry techniczne

• Model: Uni-T UT204+
• Typ urządzenia: cyfrowy miernik cęgowy
• Pomiar True RMS: tak
• Maksymalny pomiar prądu: 600 A AC/DC
• Maksymalny pomiar napięcia: 600 V AC/DC
• Kategoria bezpieczeństwa: CAT II 600 V / CAT III 300 V
• Maksymalny odczyt: 6099
• Maksymalna rozwartość szczęk: 28 mm
• Wyświetlacz: 37 x 25 mm
• Zasilanie: 2 x bateria 1,5 V AAA / R03
• Automatyczne wyłączenie: po około 15 minutach
• Wymiary: 215 x 63,5 x 36 mm
• Waga: około 235 g z bateriami
• Temperatura pracy: 0°C - 50°C
• Temperatura przechowywania: -20°C - 60°C
• Producent: Uni-T

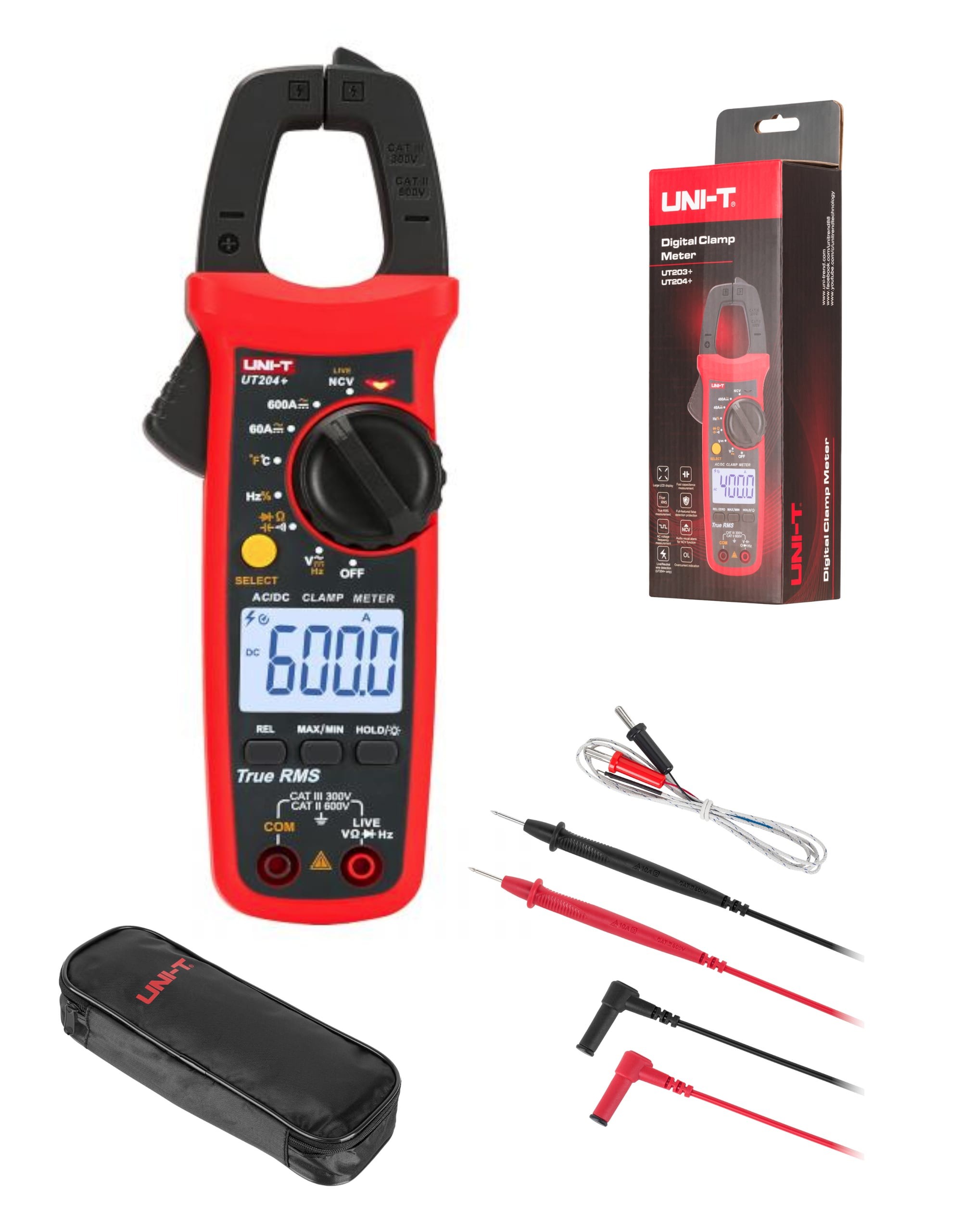

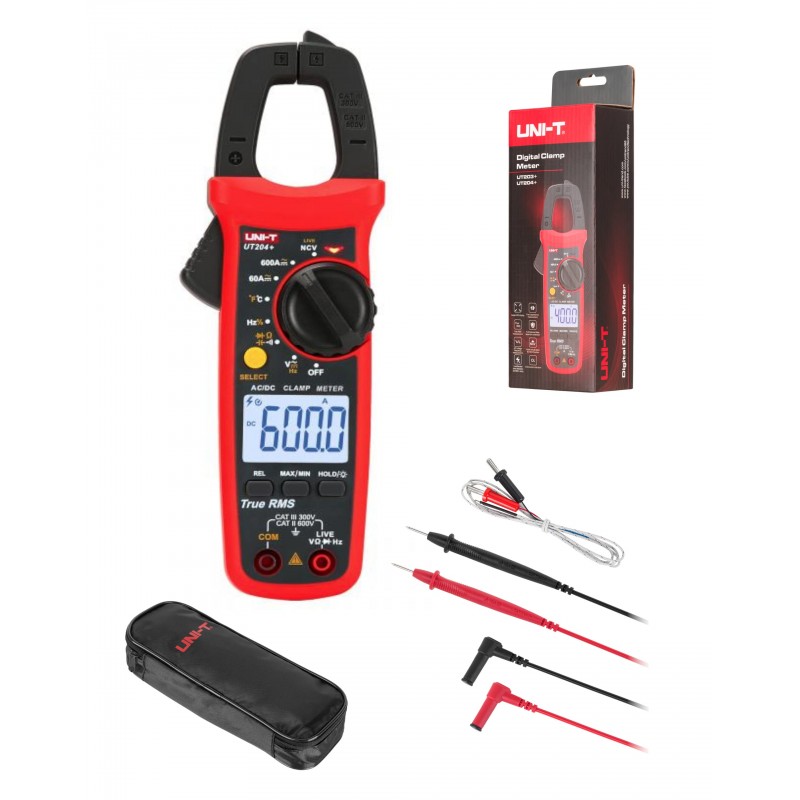

Zawartość zestawu

• miernik cęgowy Uni-T UT204+

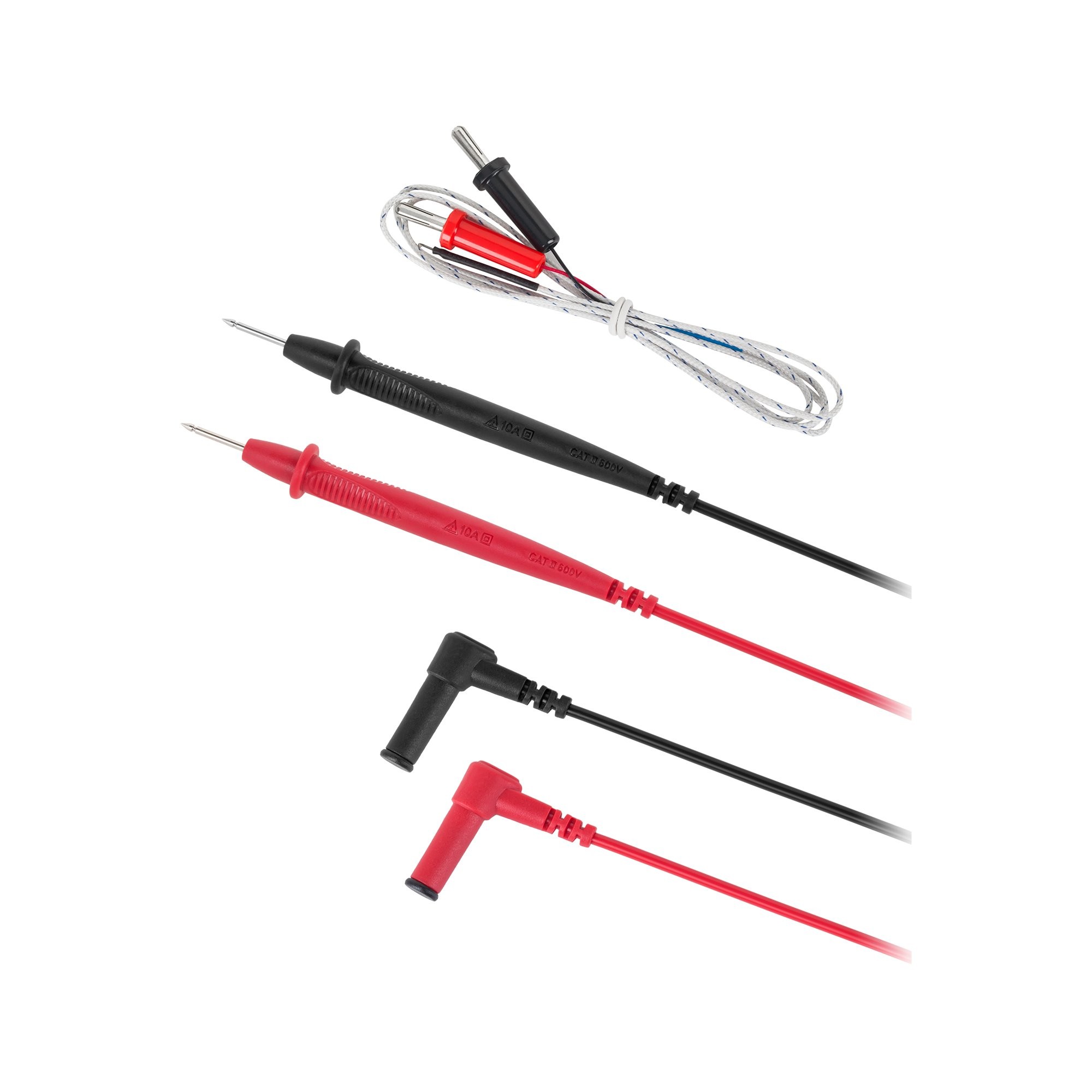

• przewody pomiarowe
• termopara typu K
• baterie

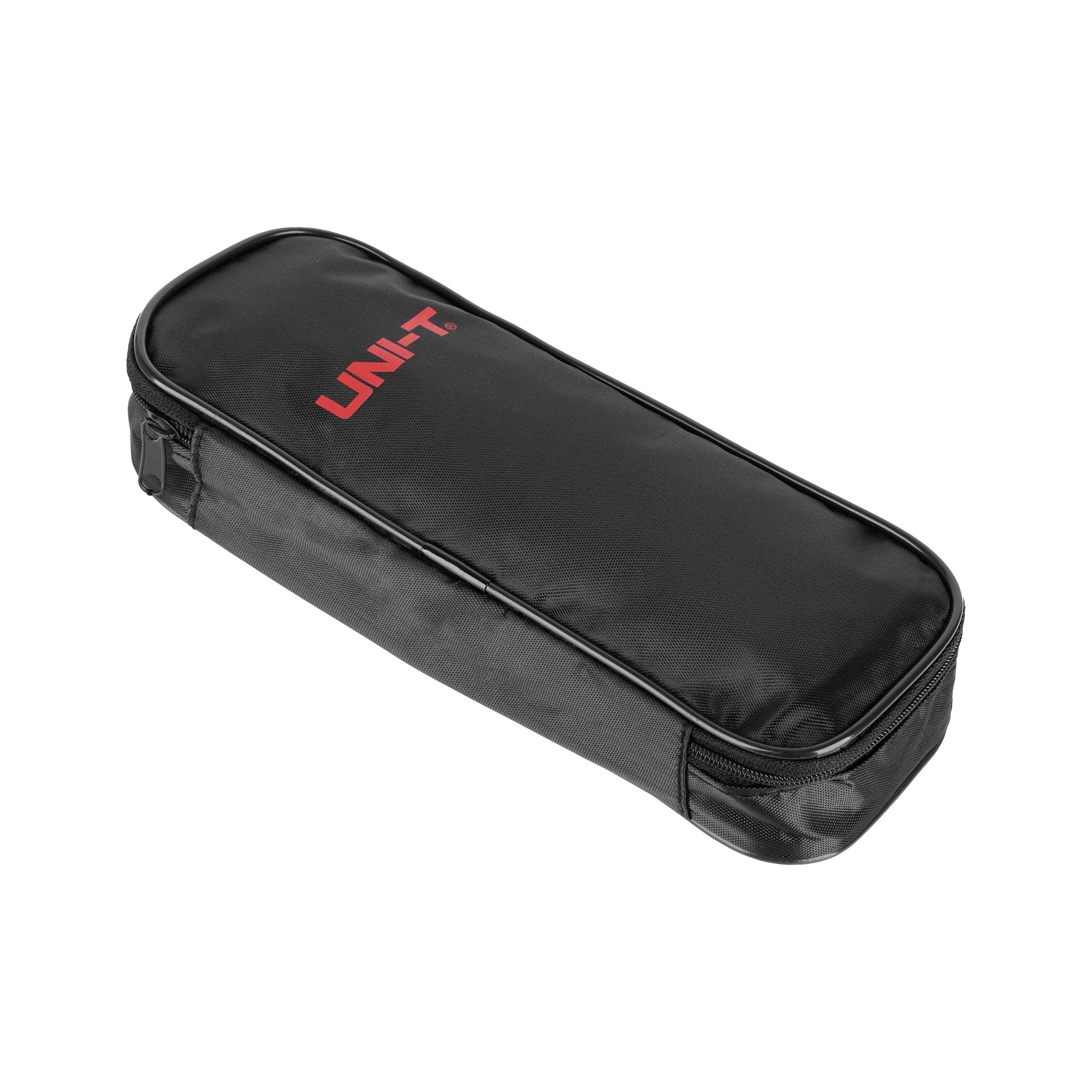

• futerał
• instrukcja obsługi
• karta gwarancyjna
