Shelly Pro 3EM 120A V2 - trójfazowy licznik energii Matter, WiFi i LAN

Monitoruj zużycie energii, kontroluj produkcję z fotowoltaiki i wykorzystaj pomiary do automatyzacji inteligentnego domu.

Shelly Pro 3EM 120A V2 to zaawansowany, dwukierunkowy licznik energii przeznaczony do instalacji jednofazowych i trójfazowych. Mierzy prąd do 120 A na fazę za pomocą dołączonych przekładników, monitoruje napięcie, moc oraz przepływ energii i umożliwia analizowanie parametrów instalacji elektrycznej w czasie rzeczywistym.

Nowa wersja V2 oferuje możliwość integracji przez Matter po aktualizacji oprogramowania, a także komunikację WiFi, Ethernet LAN i Bluetooth. Dzięki obsłudze lokalnych protokołów oraz skryptów Shelly licznik sprawdzi się zarówno w domowym Smart Home, jak i bardziej rozbudowanych systemach zarządzania energią.

Najważniejsze cechy Shelly Pro 3EM V2

• Pomiar trzech faz do 120 A każda - trzy przekładniki prądowe CT 120 A znajdują się w zestawie.
• Matter-ready - możliwość integracji z kompatybilnymi platformami po aktualizacji firmware.
• Dwukierunkowy pomiar energii - monitorowanie energii pobieranej i oddawanej do sieci.
• Dokładność pomiaru do 1% - klasa dokładności B energii czynnej według testów producenta.
• Pomiar czterokwadrantowy - analiza kierunków przepływu energii czynnej i biernej.
• WiFi 2,4 GHz, Ethernet LAN i Bluetooth - trzy możliwości komunikacji.
• Pamięć historii pomiarów - zapis danych z rozdzielczością 1 minuty.
• MQTT, HTTP, WebSocket i Modbus - integracja z lokalnymi systemami monitorowania.
• Obsługa automatyzacji i skryptów - wykorzystanie danych pomiarowych do zarządzania odbiornikami.
• Montaż na szynie DIN - obudowa o szerokości zaledwie 19 mm.
• Gotowy do współpracy z instalacjami PV - monitoring produkcji i zużycia energii.

Matter - nowe możliwości integracji inteligentnego domu

Jedną z istotnych nowości wersji Shelly Pro 3EM V2 jest możliwość uruchomienia obsługi Matter. To standard komunikacji opracowany z myślą o współpracy urządzeń różnych producentów w ramach kompatybilnych ekosystemów Smart Home.

Matter pozwala rozszerzyć możliwości integracji licznika z platformami obsługującymi ten standard, w tym Apple Home, Google Home, Amazon Alexa czy SmartThings. Zakres udostępnianych funkcji, w szczególności parametrów pomiarowych energii, zależy od możliwości i aktualnej implementacji danej platformy.

Ważne: Obsługa Matter wymaga odpowiedniej aktualizacji firmware oraz aktywacji tej funkcji. Nie należy zakładać, że jest ona uruchomiona fabrycznie.

Niezależnie od Matter urządzenie zachowuje możliwość lokalnej komunikacji przez WiFi i LAN oraz integracji za pomocą protokołów Shelly.

Dokładny pomiar energii w instalacji trójfazowej

Shelly Pro 3EM V2 pozwala obserwować parametry każdej fazy osobno, co ułatwia analizowanie obciążenia instalacji oraz identyfikowanie okresów największego poboru mocy.

Monitorowane parametry:

• Napięcie skuteczne na poszczególnych fazach.
• Natężenie prądu mierzone przez przekładniki CT.
• Moc czynna i pozorna.
• Energia czynna i pozorna.
• Energia bierna składowej podstawowej.
• Współczynnik mocy (Power Factor).
• Energia pobrana i oddana dla każdej fazy.
• Opcjonalne wykrywanie nieprawidłowej kolejności faz.

Urządzenie może pracować w instalacji trójfazowej lub zostać skonfigurowane do pomiaru trzech oddzielnych obwodów jednofazowych. Dodatkowe wejście przekładnika umożliwia również pomiar prądu przewodu neutralnego po zastosowaniu odpowiedniego czwartego CT.

Monitoring fotowoltaiki i dwukierunkowy przepływ energii

Ile energii pobierasz z sieci, a ile oddajesz z instalacji fotowoltaicznej? Shelly Pro 3EM V2 pozwala analizować te wartości na podstawie pomiarów przepływu energii w obu kierunkach.

Pomiar czterokwadrantowy umożliwia rozróżnianie energii czynnej i biernej w zależności od kierunku jej przepływu. Jest to przydatne przy analizowaniu pracy instalacji PV oraz systemów zarządzania energią.

Dane z licznika można wykorzystać między innymi do:

• Monitorowania energii pobieranej i oddawanej do sieci.
• Analizowania aktualnego zapotrzebowania energetycznego budynku.
• Obserwowania obciążenia poszczególnych faz.
• Uruchamiania odbiorników podczas występowania nadwyżek energii.
• Budowania własnych systemów zarządzania energią i automatyzacji ładowania pojazdów elektrycznych.

Sam licznik nie steruje przepływem energii ani pracą falownika. Dostarcza dane pomiarowe, które mogą zostać wykorzystane przez odpowiednio skonfigurowany system automatyki.

Historia pomiarów i analiza zużycia energii

Shelly Pro 3EM V2 zapisuje historię pomiarów w pamięci nieulotnej urządzenia. Pozwala to analizować zużycie energii także wtedy, gdy dane nie są na bieżąco przesyłane do zewnętrznego systemu.

Najważniejsze możliwości:

• Zapisywanie historii pomiarów z rozdzielczością 1 minuty.
• Co najmniej 45 dni historii potwierdzone w dokumentacji technicznej; producent podaje również do 60 dni w opisie produktu.
• Eksport zarejestrowanych danych do plików CSV.
• Odczyt danych w formacie JSON przez interfejs RPC.
• Zegar czasu rzeczywistego wspomagający zachowanie prawidłowych znaczników czasu.
• Podgląd parametrów i historii pomiarów w interfejsie urządzenia oraz kompatybilnych systemach.

Historia pomiarów pozwala porównywać zużycie energii w różnych okresach, obserwować pracę odbiorników oraz oceniać wpływ zmian w instalacji na pobór mocy.

Home Assistant, MQTT i lokalna automatyzacja

Shelly Pro 3EM V2 może pracować samodzielnie w sieci lokalnej WiFi lub Ethernet. Wbudowany serwer WWW umożliwia konfigurację urządzenia i podgląd parametrów bez konieczności korzystania z aplikacji chmurowej.

Obsługa MQTT, HTTP, WebSocket, Modbus oraz skryptów Shelly pozwala wykorzystać licznik w systemach automatyki, takich jak Home Assistant, oraz w rozwiązaniach tworzonych przez integratorów.

Przykładowe automatyzacje:

• Uruchamianie wybranych odbiorników przy nadwyżce energii z fotowoltaiki.
• Powiadomienia o przekroczeniu określonej mocy na jednej z faz.
• Monitorowanie poboru energii przez pompę ciepła lub instalację ogrzewania.
• Rejestrowanie danych w zewnętrznej bazie pomiarowej.
• Przekazywanie danych do systemów zarządzania energią w budynku.

Ważne: Licznik nie ma wbudowanego przekaźnika. Fizyczne przełączanie odbiorników wymaga zewnętrznego urządzenia wykonawczego. Do sterowania stycznikiem można wykorzystać kompatybilny Shelly Pro 3EM Switch Add-on, dostępny oddzielnie.

Zastosowania Shelly Pro 3EM V2

Możliwość pomiaru trzech faz, komunikacja przez Ethernet i WiFi oraz obsługa lokalnych protokołów sprawiają, że Shelly Pro 3EM V2 można zastosować zarówno w budynkach mieszkalnych, jak i instalacjach komercyjnych.

• Domy jednorodzinne - monitoring zużycia energii całego budynku i obciążenia faz.
• Instalacje fotowoltaiczne - analiza energii pobieranej i oddawanej.
• Systemy z magazynem energii - dostarczanie danych pomiarowych do kompatybilnego systemu EMS.
• Pompy ciepła i ogrzewanie elektryczne - obserwacja rzeczywistego poboru mocy oraz zużycia energii.
• Ładowarki samochodów elektrycznych - monitorowanie obciążenia instalacji i przekazywanie danych do automatyki.
• Biura, lokale usługowe i niewielkie obiekty przemysłowe - analiza parametrów zasilania i kosztów energii.
• Home Assistant i instalacje Smart Home - wykorzystanie pomiarów w automatyzacjach i statystykach.

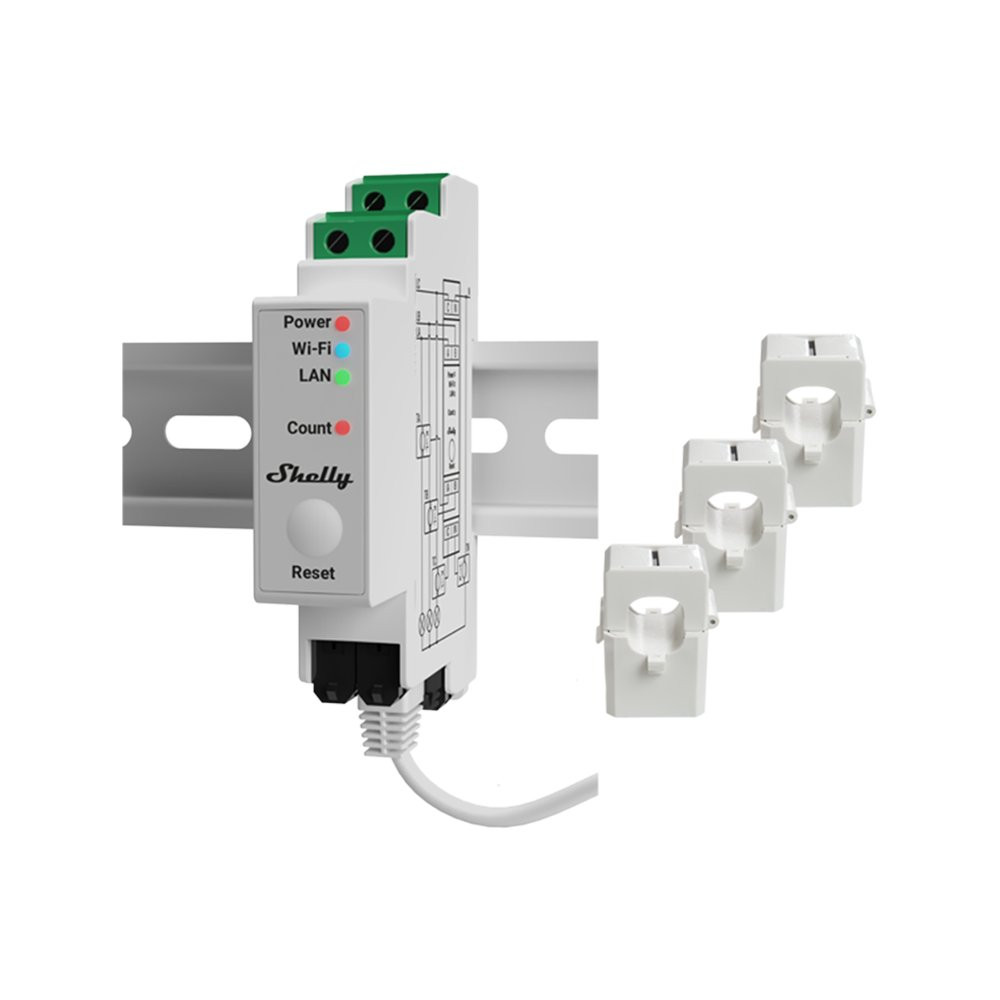

Co znajduje się w zestawie?

W opakowaniu znajdują się elementy niezbędne do wykonania standardowego pomiaru trzech faz za pomocą przekładników prądowych.

• 1 x Shelly Pro 3EM 120A V2 - trójfazowy, dwukierunkowy licznik energii do montażu na szynie DIN.
• 3 x przekładnik prądowy CT 120 A - do monitorowania prądu na fazach L1, L2 i L3.

Uwaga: Urządzenie posiada również wejście do pomiaru prądu przewodu neutralnego, jednak czwarty przekładnik nie jest częścią standardowego zestawu. W razie potrzeby należy dokupić kompatybilny przekładnik CT 120 A.

Przekładniki pozwalają mierzyć prąd bez prowadzenia całego prądu obciążenia przez zaciski licznika. Nadal wymagają prawidłowego montażu i podłączenia do odpowiednich wejść urządzenia.

Parametry techniczne - zasilanie i pomiar

• Napięcie zasilania: 100-260 V AC, 50/60 Hz.
• Pobór mocy: poniżej 3 W.
• Zakres pomiaru napięcia: 100-260 V AC na fazę.
• Dokładność pomiaru napięcia: ±1%.
• Zakres pomiaru prądu: 0-120 A na kanał przez przekładniki CT.
• Dokładność pomiaru prądu: ±1% w zakresie 2-120 A, ±2% w zakresie 1-2 A i ±5% w zakresie 0-1 A.
• Klasa dokładności energii czynnej: B, zgodnie z IEC 62053-21 na podstawie testów producenta.
• Pomiar energii: dwukierunkowy, czterokwadrantowy.
• Liczba wejść przekładników: 4, w tym 3 dla faz i 1 dla przewodu neutralnego.
• Kompatybilne przekładniki: CT 120 A.
• Minimalne obciążenie do kalibracji kanał-do-kanału: 500 W na kanał.
• Próg braku obciążenia: 30 VA na kanał.
• Wewnętrzny czujnik temperatury: tak.
• Zalecane zabezpieczenie zewnętrzne według specyfikacji: charakterystyka B lub C, prąd znamionowy maksymalnie 16 A, zdolność wyłączania co najmniej 6 kA, klasa ograniczania energii 3.

Parametry techniczne - komunikacja i oprogramowanie

• WiFi: IEEE 802.11 b/g/n, 2,4 GHz.
• Ethernet: przewodowy port LAN RJ45.
• Bluetooth: 4.2.
• Matter: obsługa po aktualizacji firmware i aktywacji funkcji.
• Pasmo radiowe: 2400-2495 MHz.
• Maksymalna moc radiowa: poniżej 20 dBm.
• Zasięg WiFi: do 30 m wewnątrz i 50 m na zewnątrz, zależnie od warunków.
• Zasięg Bluetooth: do 10 m wewnątrz i 30 m na zewnątrz, zależnie od warunków.
• Procesor: ESP32-D0WDQ6.
• Pamięć Flash: 16 MB.
• Interfejs WWW: tak, wbudowany.
• Komunikacja lokalna: MQTT, HTTP, WebSocket, Modbus.
• Obsługa skryptów: tak.
• Webhooki: do 20, maksymalnie 5 adresów URL na webhook.
• Eksport danych: CSV i JSON przez RPC.
• Historia pomiarów: co najmniej 45 dni danych z rozdzielczością 1 minuty; producent podaje również do 60 dni.
• CoAP: nieobsługiwany.

Wymiary, montaż i warunki pracy

• Wymiary (wys. x szer. x gł.): 94 x 19 x 69 mm.
• Waga: 62 g ±1 g.
• Sposób montażu: szyna DIN.
• Materiał obudowy: tworzywo sztuczne.
• Kolor: biały.
• Temperatura pracy: od -20°C do +40°C.
• Wilgotność otoczenia: 30-70% RH.
• Maksymalna wysokość pracy: 2000 m n.p.m.
• Przekrój przewodów: 0,5-2,5 mm².
• Długość odizolowania przewodów: 6-7 mm.
• Maksymalny moment dokręcania zacisków: 0,4 Nm.

O czym warto wiedzieć przed montażem?

Shelly Pro 3EM V2 jest urządzeniem przeznaczonym do instalacji w rozdzielnicy elektrycznej. Montaż oraz podłączenie powinien przeprowadzić wykwalifikowany elektryk, zgodnie ze schematem i zaleceniami producenta.

Przekładniki prądowe muszą zostać przypisane do właściwych faz, z zachowaniem odpowiedniego kierunku montażu. Błędne przypisanie lub odwrócenie przekładnika może powodować nieprawidłowe wskazania mocy i kierunku przepływu energii.

Próg braku obciążenia: Producent przewiduje próg 30 VA na kanał. W określonych warunkach niewielkie obciążenia mogą być widoczne w bieżących pomiarach, ale nie będą doliczane do statystyk zużycia energii. Warto uwzględnić to przy monitorowaniu urządzeń o bardzo małym poborze mocy.

Brak przekaźnika: Shelly Pro 3EM V2 jest licznikiem i urządzeniem monitorującym. Do przełączania obciążeń konieczne jest zastosowanie odpowiedniego modułu wykonawczego lub stycznika.

Pomiar rozliczeniowy: Urządzenie nie powinno być traktowane jako zamiennik licznika rozliczeniowego operatora sieci. Nie należy przypisywać mu certyfikacji MID bez odpowiedniego potwierdzenia.

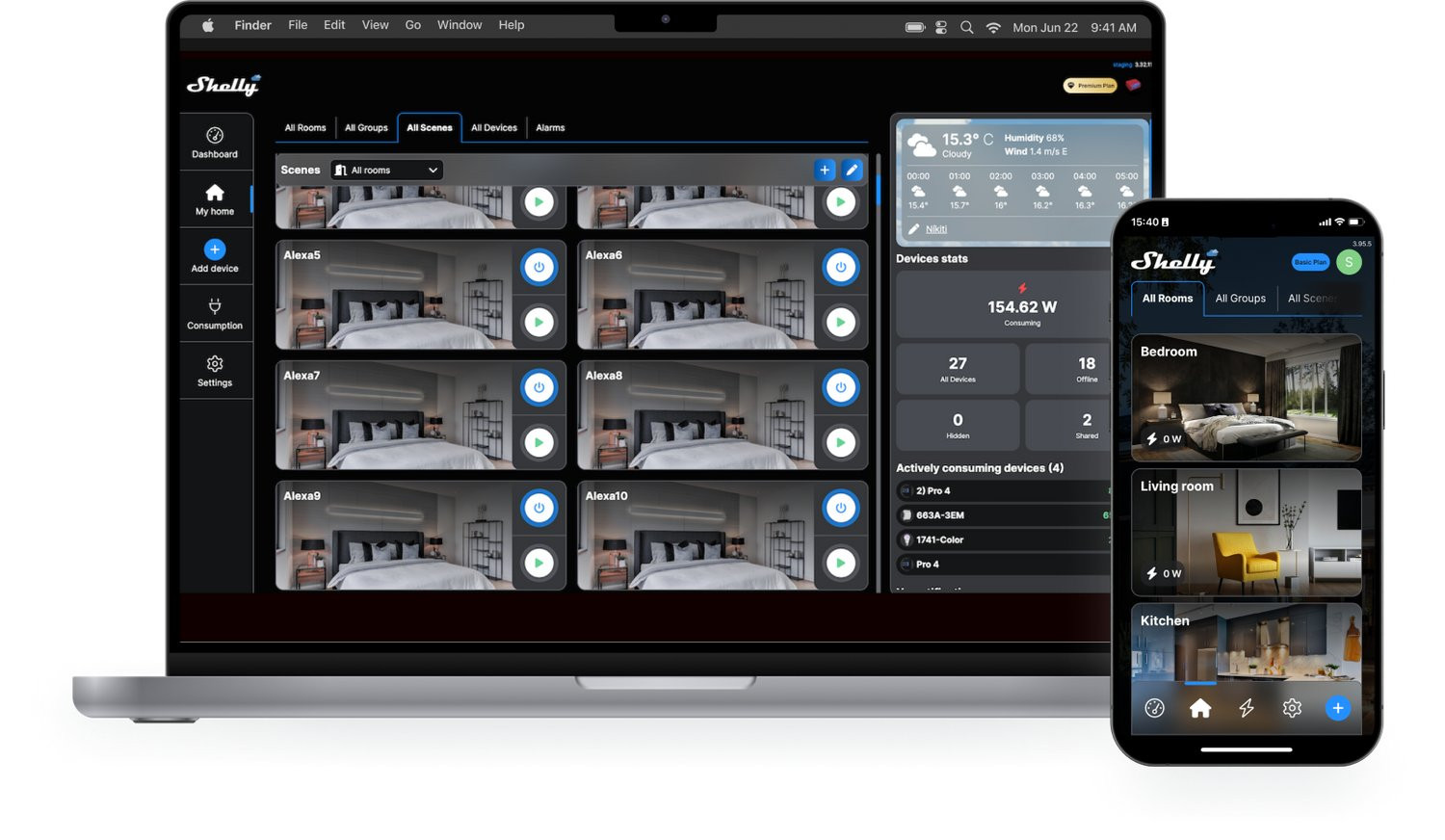

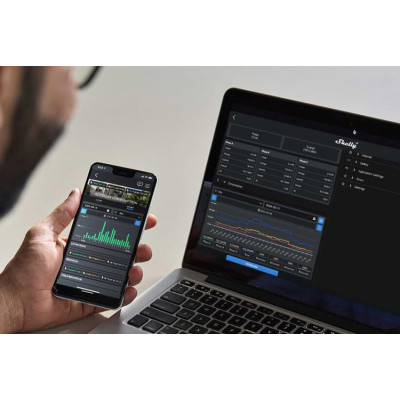

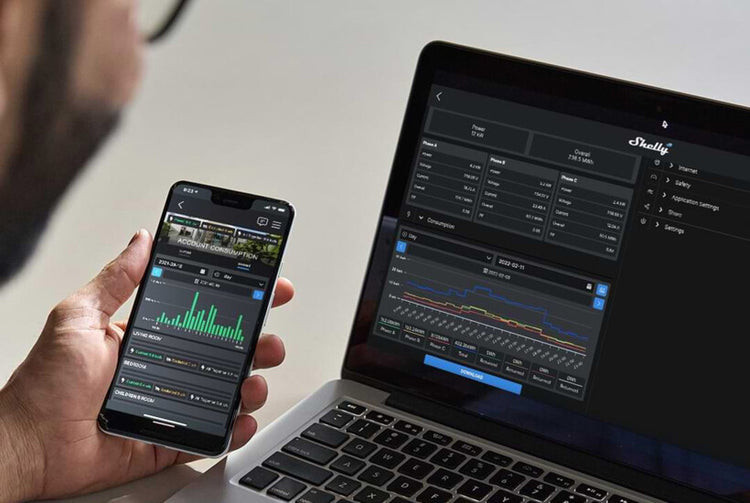

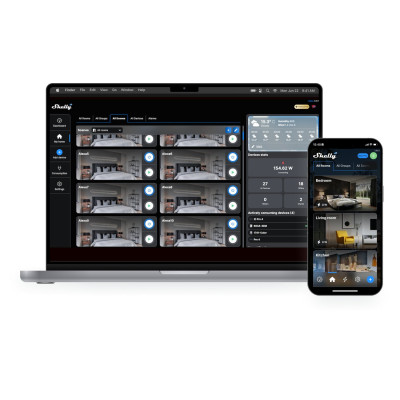

Monitoring energii w aplikacji Shelly Smart Control

W aplikacji Shelly Smart Control można przeglądać parametry pracy urządzeń Shelly, analizować historię pomiarów i śledzić zużycie energii z telefonu lub komputera.

Podstawowe funkcje aplikacji są dostępne bezpłatnie. Producent oferuje również opcjonalną subskrypcję Premium, która rozszerza możliwości usługi.

Dzięki wbudowanemu interfejsowi WWW oraz obsłudze lokalnych protokołów licznik może być monitorowany także niezależnie od chmury producenta.

Identyfikacja produktu

Producent: Shelly

Nazwa: Shelly Pro 3EM 120A V2

Typ: trójfazowy, dwukierunkowy licznik energii

EAN: 3800238073862

Model urządzenia: SPEM-003CEBEU

Domyślny identyfikator SSID: ShellyPro3EM-XXXXXX

Łączność: Matter po aktualizacji, WiFi, Ethernet LAN, Bluetooth

Przekładniki w zestawie: 3 x CT 120 A
