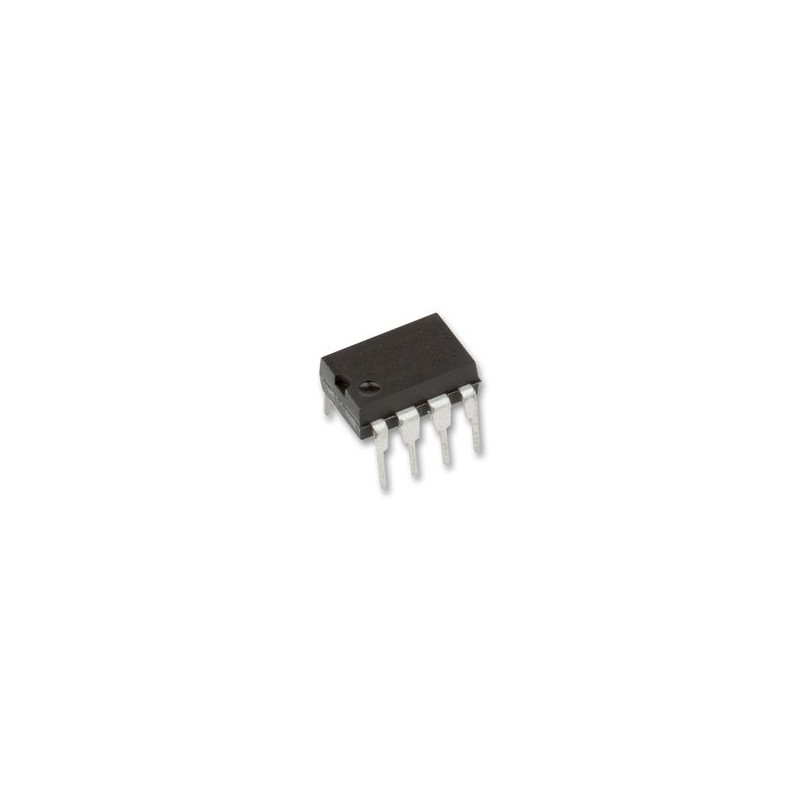

NE555P - Czasomierz, pojedynczy, precyzyjny, 100kHz, PDIP-8

Producent: TEXAS INSTRUMENTS

Nr części producenta: NE555P

NE555P to precyzyjne obwody mierzenia czasu, zdolne do wytwarzania dokładnych opóźnień lub oscylacji. W zwłocznym lub monostabilnym trybie działania, przerwa czasowa jest sterowana za pomocą pojedynczego rezystora zewnętrznego i sieci kondensatora. W stabilnym trybie działania, częstotliwość i cykl pracy mogą być kontrolowane niezależnie, za pomocą dwóch rezystorów zewnętrznych oraz pojedynczego kondensatora zewnętrznego. Poziomy progu oraz wyzwalania wynoszą, odpowiednio, 2/3 i 1/3 wartości VCC. Poziomy te mogą być zmieniane przez zastosowanie końcówki kontroli napięcia. Kiedy wejściowa wartość impulsu wyzwalającego spada poniżej poziomu wyzwalania, ustawiany jest przerzutnik flip-flop, a wartość wyjściowa wzrasta. Jeśli wartość impulsu wyzwalającego jest powyżej poziomu wyzwalania, a progowa wartość wejściowa jest powyżej poziomu progu, to przerzutnik flip-flop jest resetowany, natomiast wartość wyjściowa jest w stanie niskim.

• wyjście kompatybilne z TTL może być w trybie sink / source do 200mA
