Ethernet W5100 R3 Ethernet i SD

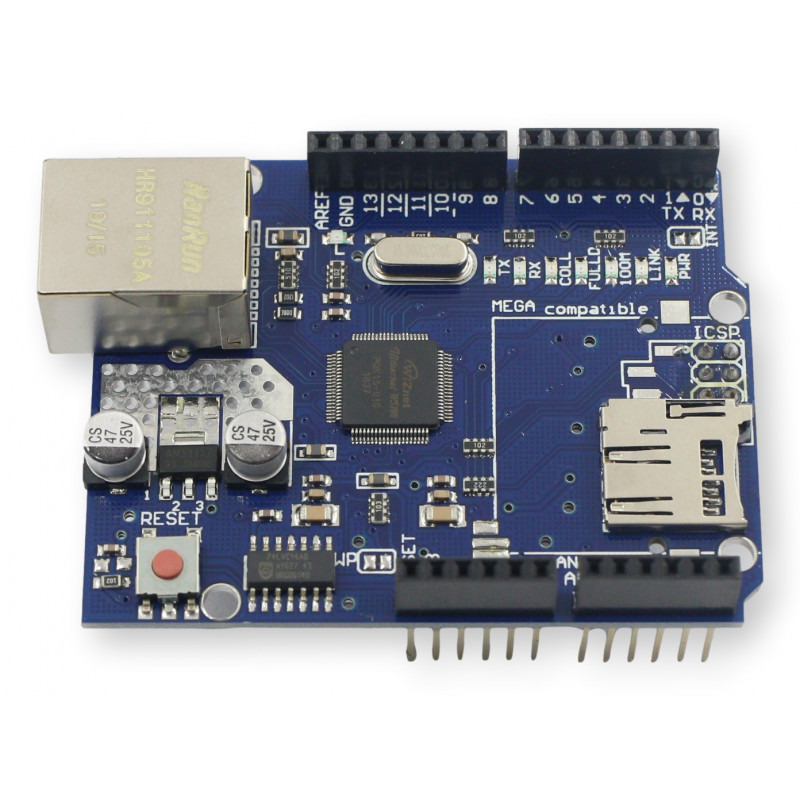

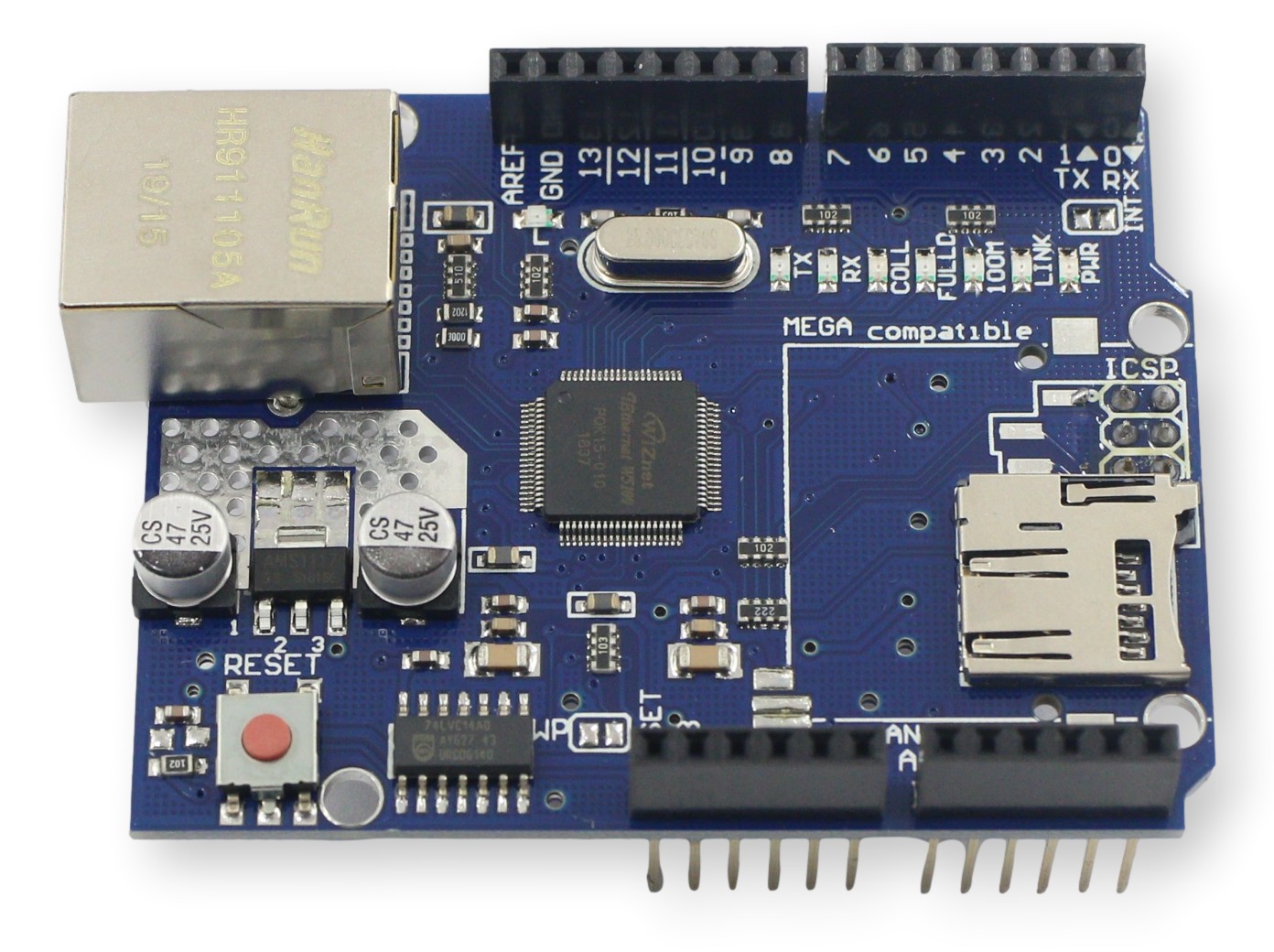

Ethernet Shield W5100 dla Arduino

Moduł sieciowy LAN oparty na układzie Wiznet W5100, przeznaczony jako rozszerzenie dla płytek Arduino UNO, Mega2560 i kompatybilnych.

Pozwala w prosty sposób podłączyć Arduino do sieci LAN, obsługuje protokoły TCP/IP i umożliwia przesyłanie danych. Wyposażony jest także w slot na kartę microSD, co pozwala na zapis i odczyt plików.

Najważniejsze cechy

• Kompatybilny z Arduino UNO, Mega2560 i innymi płytkami ze złączem R3
• Układ Wiznet W5100 – obsługa protokołów TCP/IP
• Bufor 16 KB
• Prędkość transmisji 10/100 Mb/s
• Komunikacja z Arduino poprzez magistralę SPI
• Slot na karty microSD
• Wbudowany stabilizator AMS1117 3,3 V
• Pobór prądu ok. 10 mA

Opis diod LED

• TX: wysyłanie danych
• RX: odbieranie danych
• COLL: kolizja w sieci
• FULLD: połączenie Full Duplex
• 100M: transmisja 100 Mb/s (zgaszona – 10 Mb/s)
• LINK: status połączenia w sieci i ruch danych
• PWR: sygnalizacja zasilania modułu

Zastosowania

• Podłączenie Arduino do sieci LAN
• Tworzenie prostych serwerów WWW
• Projekty IoT i automatyki domowej
• Rejestracja i odczyt danych z karty microSD

Parametry techniczne

Zasilanie: 5 V (z Arduino)

Układ Ethernet: Wiznet W5100

Bufor: 16 KB

Komunikacja: SPI

Prędkość transmisji: 10/100 Mb/s

Slot pamięci: microSD

Stabilizator: AMS1117 3,3 V

Pobór prądu: ok. 10 mA

Wymiary: 74 × 54 × 29 mm

Długość pinów: ~9,5 mm

Ważne informacje montażowe

Podczas instalacji należy upewnić się, że dolne piny gniazda LAN nie stykają się z gniazdem USB Arduino UNO/Mega. Zaleca się ich skrócenie lub zaizolowanie taśmą izolacyjną.
