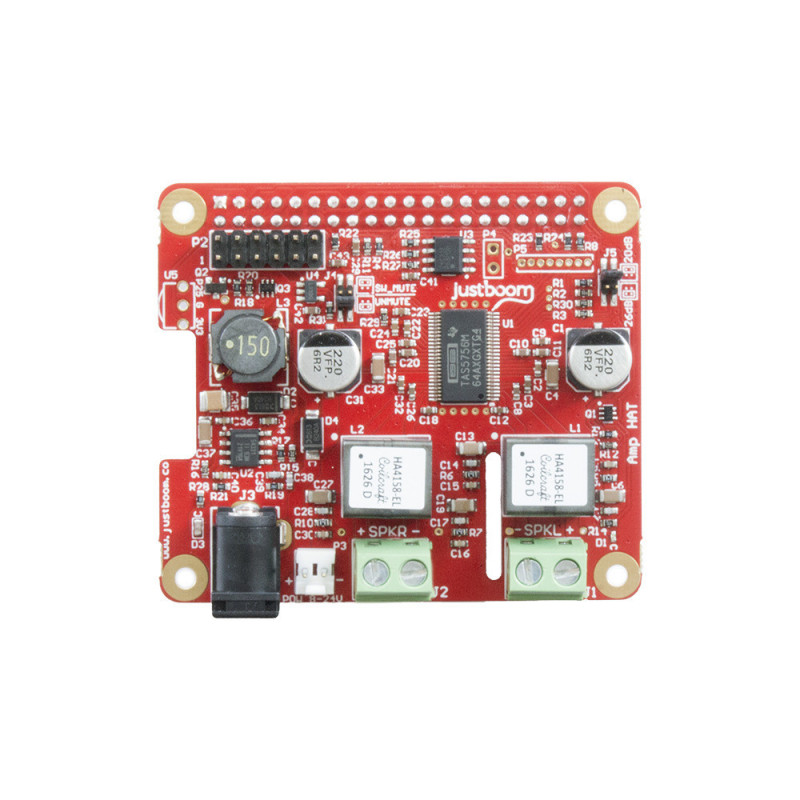

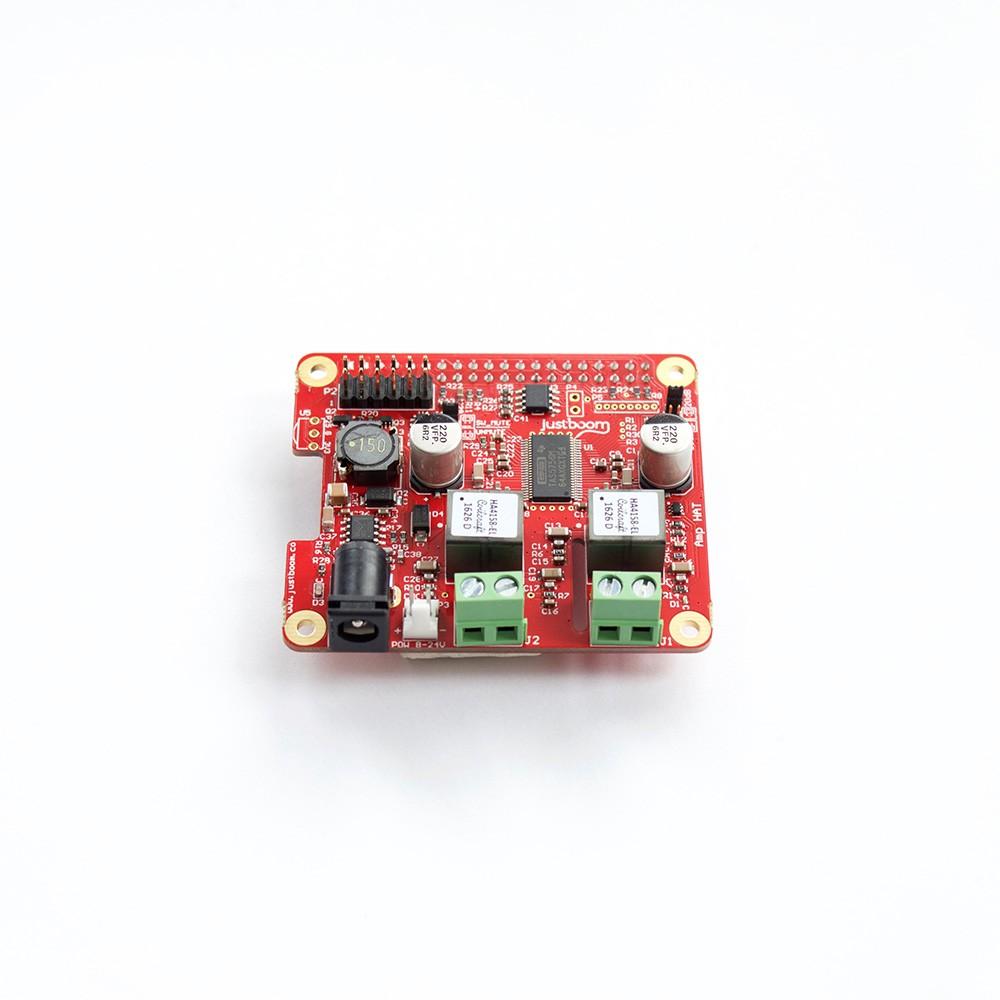

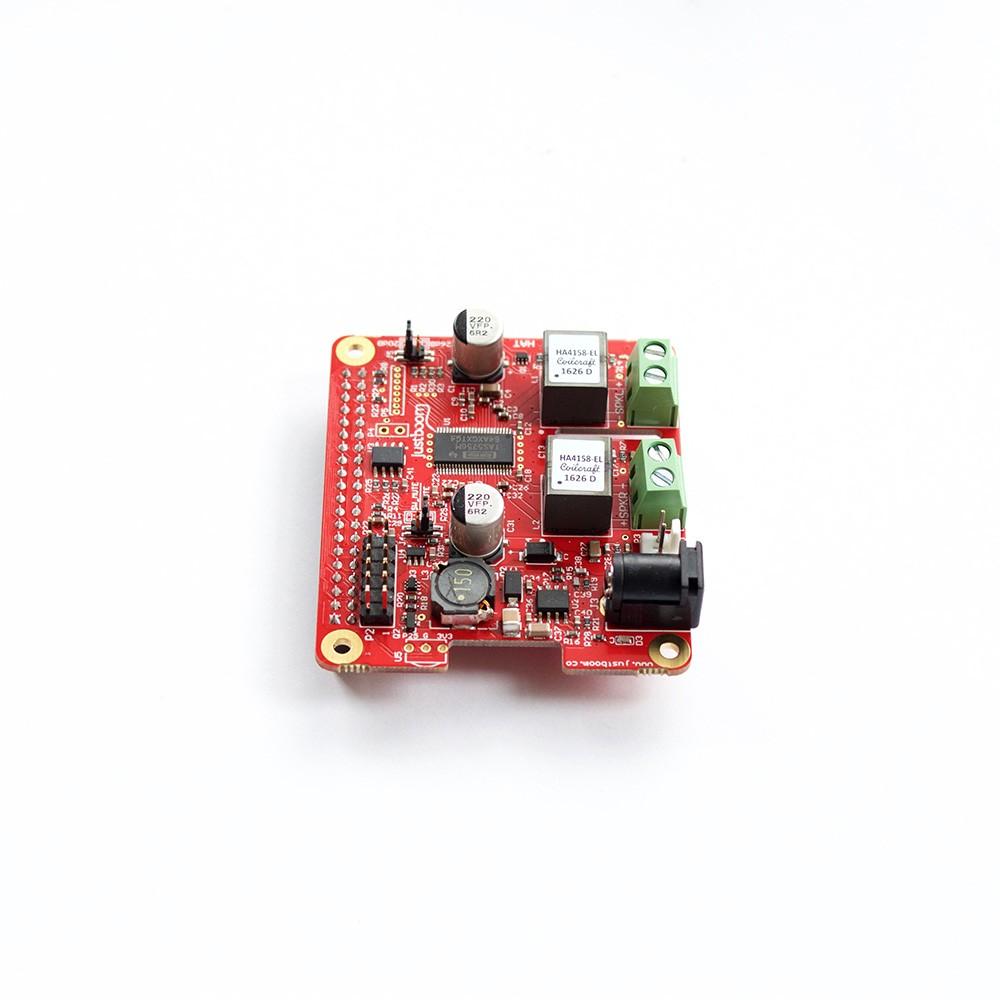

Justboom Amp HAT karta dźwiękowa z wbudowanym wzmacniaczem 2 x 55W dla Twojego Raspberry PI

Po prostu podłącz Justboom Amp HAT do zestawu pasywnych głośników i możesz szybko zacząć działać, ciesząc się nieskazitelnym dźwiękiem wysokiej jakości w ciągu kilku minut od zamontowania modułu Raspberry Pi HAT.

Opcjonalnie: zawiera odbiornik podczerwieni, który pozwala na zdalne sterowanie Twoim Raspberry Pi.

Zawiera układ wzmacniacza mocy klasy D (Class-D)  z wbudowanym przetwornikiem DAC 192 kHz / 32 bit, dla maksymalnej mocy wyjściowej 2 x 55 W.

JustBoom Amp HAT został zaprajektowany tak, aby był prosty w instalacji i obsłudze. Bez konieczności lutowania i dostarczonego już sprzętu montażowego ten produkt jest odpowiedni dla początkujących i doświadczonych profesjonalistów.

JustBoom Amp HAT przesyła dźwięk przez dwa złącza głośnikowe do których możesz podłączyć przewody do średnicy 2,08mm2,  zapewniają one  krystalicznie czysty dźwięk do pasywnych głośników 4 lub 8 Ohm. Amp HAT wykorzystuje interfejs I2S do wejścia audio, co zmniejsza obciążenie procesora Raspberry Pi w porównaniu do rozwiązań USB. Moduł został zaprojektowany również do zasilania Raspberry Pi przez 40-pinowy nagłówek GPIO, co oznacza, że potrzebujesz tylko jednego zasilacza dla całego systemu.

Przewodnik instalacji jest dostępny na stronie producenta justboom.

W naszej ofercie znajdziesz również dedykowaną obudowę mieszczącą Justboom AMP HAT wraz Raspberry PI.

Cechy produktu:

• Pełny dźwięk wysokiej jakości - 192 kHz / 32 bity

• Wydajność szczytowa 2 x 55 W przy 8 omach (2 x 30 W RMS)

• Zawiera zarówno przetwornik DAC, jak i wzmacniacz mocy - wystarczy podłączyć do pasywnych głośników

• Z powrotem zasila Raspberry Pi przez GPIO (z pełną ochroną HAT) przy 2,5A, więc tylko jeden zasilacz wymagany dla całego systemu.

• Zgodność typu "podłącz i graj" dla łatwości użytkowania

• Kontrola głośności sprzętu i oprogramowania Twojego Raspberry Pi

• Wbudowane, sprzętowe zworki do konfiguracji ustawień wyciszenia i wzmocnienia (zworek można opcjonalnie zmienić za pomocą przełączników)

• Wycisz / włącz z GPIO22 (można to zmienić za pomocą zworki J4)

• Nie wymaga lutowania

• Kompatybilny z Raspberry Pi A +, B +, 2B, 3B i 3B+

• Zawiera elementy montażowe

• Opcjonalny odbiornik podczerwieni do urządzenia JustBoom W zestawie znajduje się wzmacniacz Raspberry Pi

• Nieużywane piny GPIO są nadal dostępne dla Twoich projektów

• W pełni zgodny z Raspberry Pi HAT

• Pełna obsługa sterowników w Raspbian / NOOBS

• Kompatybilny z JustBoom Player / OSMC / RuneAudio / Volumio / Moode / PiCorePlayer / PiMusicBox / OpenELEC i inne

• Zgodny z preinstalowanym oprogramowaniem JustBoom Player (oprogramownie nie znajduje sie w zestawie)

Parametry techniczne:

• Układ Texas Instruments TAS5756M Amp / DAC - 192 kHz / 32 bity.
• Maksymalna moc wyjściowa 2 x 55 W (2 x 30 W RMS).
• Płyta ta zasila zarówno wzmacniacz, jak i Raspberry Pi z jednego zasilacza 2,1 mm DC. W przypadku głośników 8 Ohm zalecamy 24-woltowy zasilacz o mocy co najmniej 75 W (POWERPAX SW4527 lub podobny plus kabel C5). Dla głośników 4 Ohm zalecamy zasilacz o napięciu od 15 do 19 V o mocy wyjściowej co najmniej 58 W (POWERPAX SW4520 lub podobny). Te wytyczne dotyczące zasilania zapewnią maksymalną wydajność wyjściową wzmacniacza. Istnieją jednak inne opcje, które można znaleźć w naszym dokumencie rekomendacji zasilania. (Uwaga: zalecane jest używanie zewnętrznego zasilacza, jeśli zasilasz Amp HAT przez szpilki GPIO i nie korzystasz z jednego z zalecanych zasilaczy, maksymalna moc wyjściowa wynosi 2 x 3 W)
• Zaawansowana ochrona ESD
• Podwójne induktorki na pokładzie dla efektywnej pracy
• W pełni zintegrowane miksowanie sprzętu za pomocą Alsamixer lub dowolną aplikację zgodną z ALSA
• Zintegrowana pamięć EEPROM do automatycznej konfiguracji sterownika Raspberry Pi devicetree
• JustBoom Raspberry Pi Amp jest w pełni kompatybilny z HAT
• Opcjonalny odbiornik podczerwieni Vishay TSOP4838 w pakiecie (w razie potrzeby lutuj samemu)
• Całkowite zniekształcenie harmoniczne (THD + N) 0,006% przy 1 W, 1 kHz. Stosunek sygnału do szumu (SNR) 104 dB A-Wtd (odniesienie do THD + N = 1%)
• Ultradźwiękowy regulator napięcia dla najlepszego wyjścia audio (LDO 10uVrms)
• W pełni cyfrowa ścieżka dźwiękowa zapewniająca optymalną jakość dźwięku
• Wycisz / włącz przez GPIO22, a także jest zworka J4 dla włączania, która zastępuje włączenie oprogramowania

Odpowiedni zasilacz znajdziesz w naszej ofercie pod nazwą Justboom zasilacz 65W

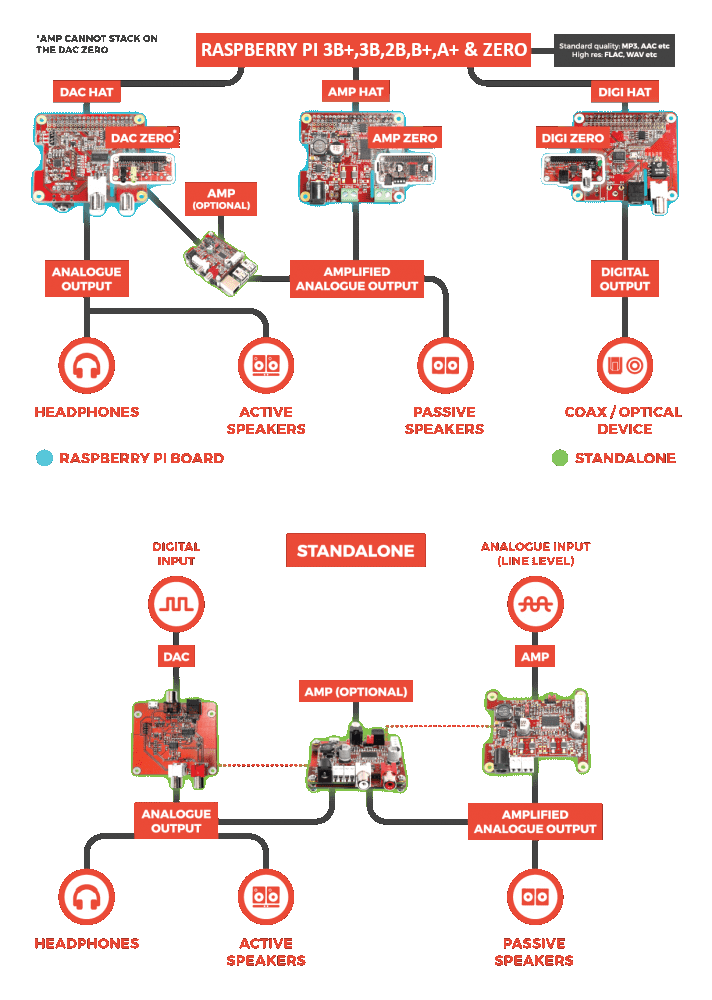

Dużo różnych produktów JustBoom? Ciężko zrozumieć do czego służą? Poniżej mapa zależności, która pozwoli Ci zrozumieć jak można je wykorzystać/łączyć. W przypadku wątpliwości zapraszamy do zadawania pytań.
