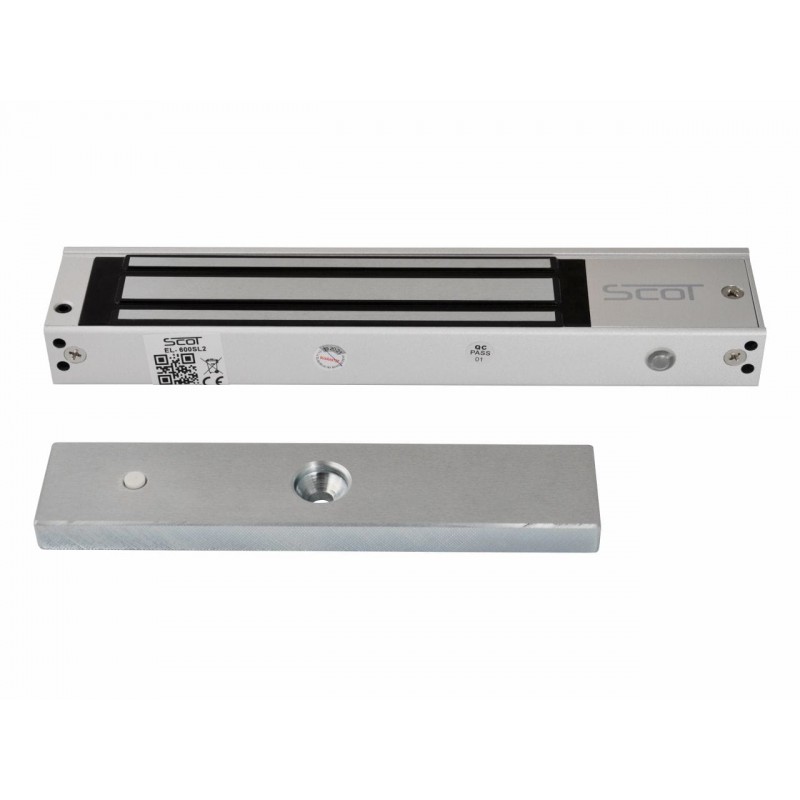

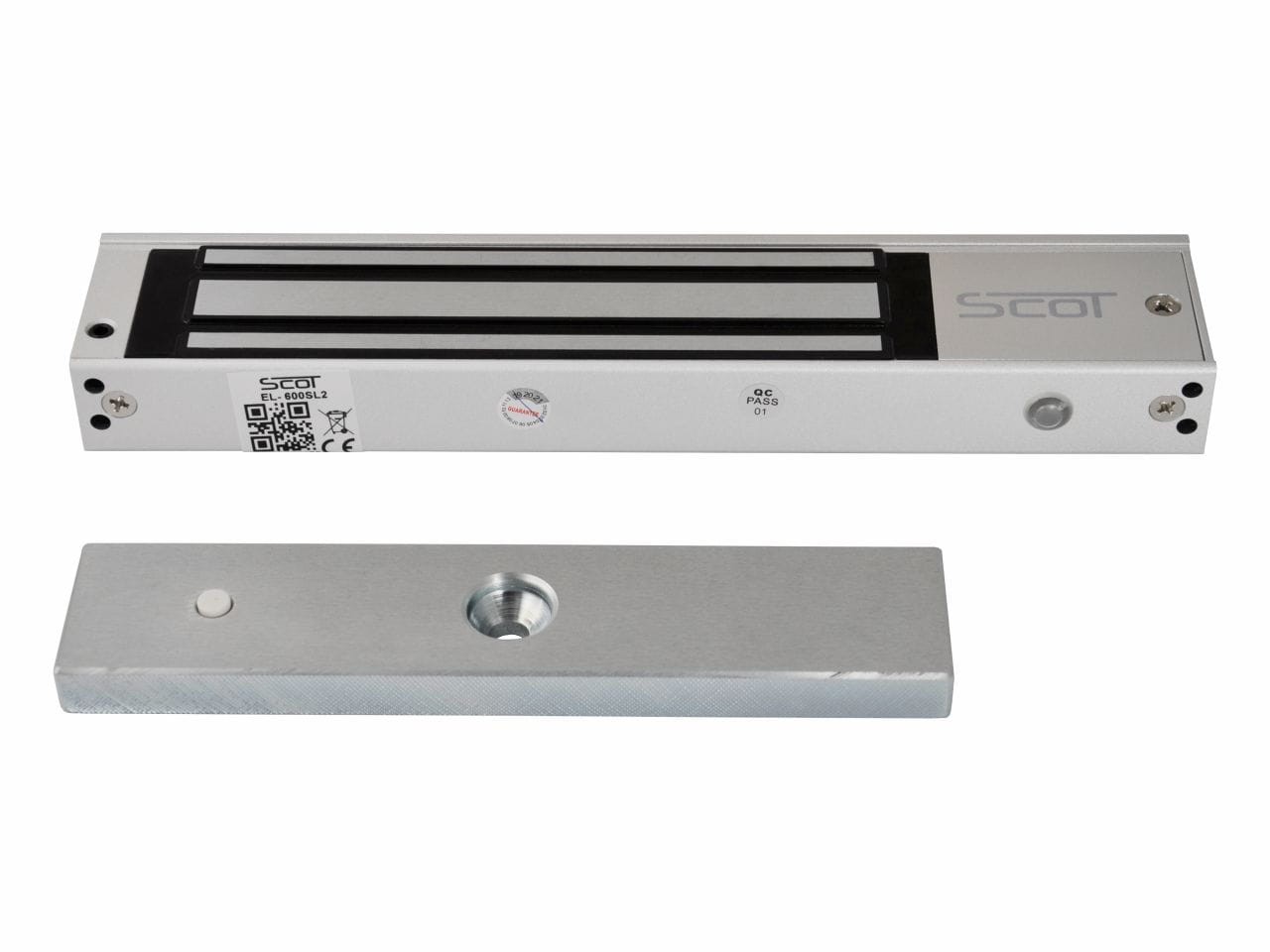

Scot EL-600SL2 - zwora elektromagnetyczna 280 kg z sygnalizacją

Scot EL-600SL2 to zwora elektromagnetyczna do systemów kontroli dostępu, przeznaczona do montażu wewnętrznego. Dzięki sile przytrzymania do 280 kg sprawdzi się przy drzwiach wymagających solidnego blokowania, a wbudowana sygnalizacja ułatwia kontrolę stanu wejścia.

Najważniejsze cechy

• Siła przytrzymania do 280 kg - stabilne zabezpieczenie drzwi w systemach kontroli dostępu
• Zasilanie 12V DC lub 24V DC - wygodne dopasowanie do instalacji
• Sygnalizacja stanu drzwi - wyjście NO/NC do integracji z systemem kontroli dostępu lub alarmem
• Dwukolorowa dioda LED - szybka informacja o stanie wejścia
• Brak ruchomych elementów mechanicznych - mniejsze zużycie i ograniczona konserwacja
• Możliwość montażu z uchwytami L, ZL, UL - elastyczne dopasowanie do różnych typów drzwi
• Przeznaczenie wewnętrzne - do budynków, biur, obiektów użytkowych i pomieszczeń technicznych

Zastosowania

• Systemy kontroli dostępu
• Drzwi wewnętrzne w budynkach użytkowych
• Wyjścia ewakuacyjne i przeciwpożarowe, gdzie wymagane jest otwarcie po zaniku zasilania
• Obiekty o dużym natężeniu ruchu
• Integracja z systemem alarmowym
• Instalacje z kontrolerami dostępu, czytnikami kart i przyciskami wyjścia

Alternatywa dla elektrozaczepu rewersyjnego

Zwory elektromagnetyczne Scot mogą być stosowane zamiennie z elektrozaczepami rewersyjnymi. To dobre rozwiązanie wszędzie tam, gdzie po zaniku napięcia drzwi powinny zostać odblokowane, na przykład w przejściach ewakuacyjnych lub w budynkach użyteczności publicznej.

Zasada działania jest prosta: element z elektromagnesem montuje się na ramie drzwi, a metalową płytkę na skrzydle. Po podaniu zasilania elektromagnes przyciąga płytkę i blokuje drzwi. Prosto, skutecznie, bez mechanicznych fajerwerków - czyli mniej rzeczy, które mogą się zużyć.

Sygnalizacja stanu drzwi

Model EL-600SL2 został wyposażony w sygnalizację, która pozwala przekazać informację o stanie drzwi do systemu kontroli dostępu lub alarmu.

Styk sygnalizacyjny: NO/NC

Dzięki temu system może otrzymać informację, czy drzwi są zamknięte, otwarte albo niedomknięte. To szczególnie przydatne w instalacjach, gdzie ważna jest bieżąca kontrola wejścia.

Dioda LED

Na obudowie zwory znajduje się dwukolorowa dioda LED informująca o stanie wejścia.

• Kolor zielony - drzwi zamknięte
• Kolor czerwony - drzwi otwarte lub niedomknięte
• Dioda wygaszona - cewka zwory nie jest zasilana, na przykład podczas impulsu sterującego

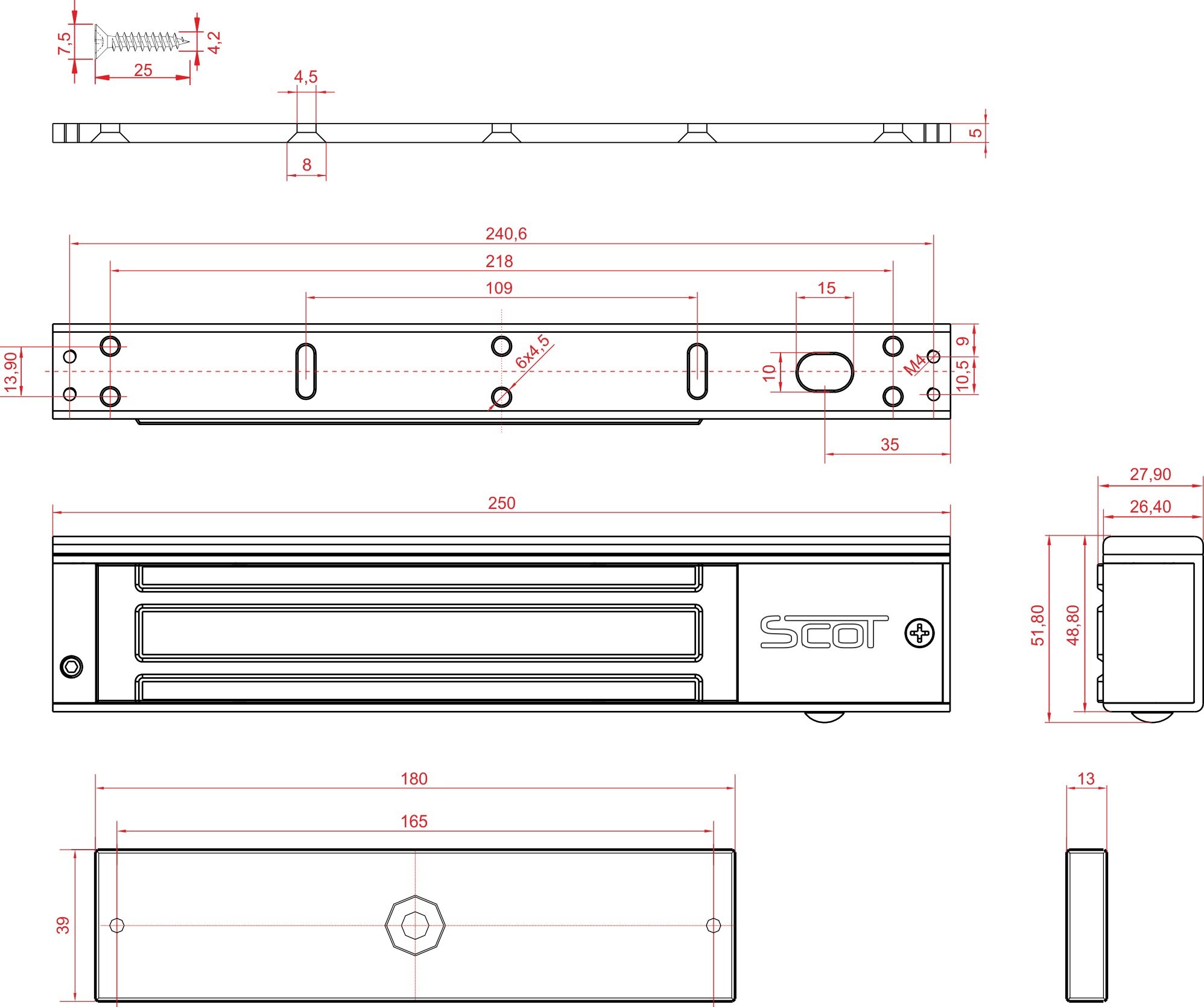

WYMIARY

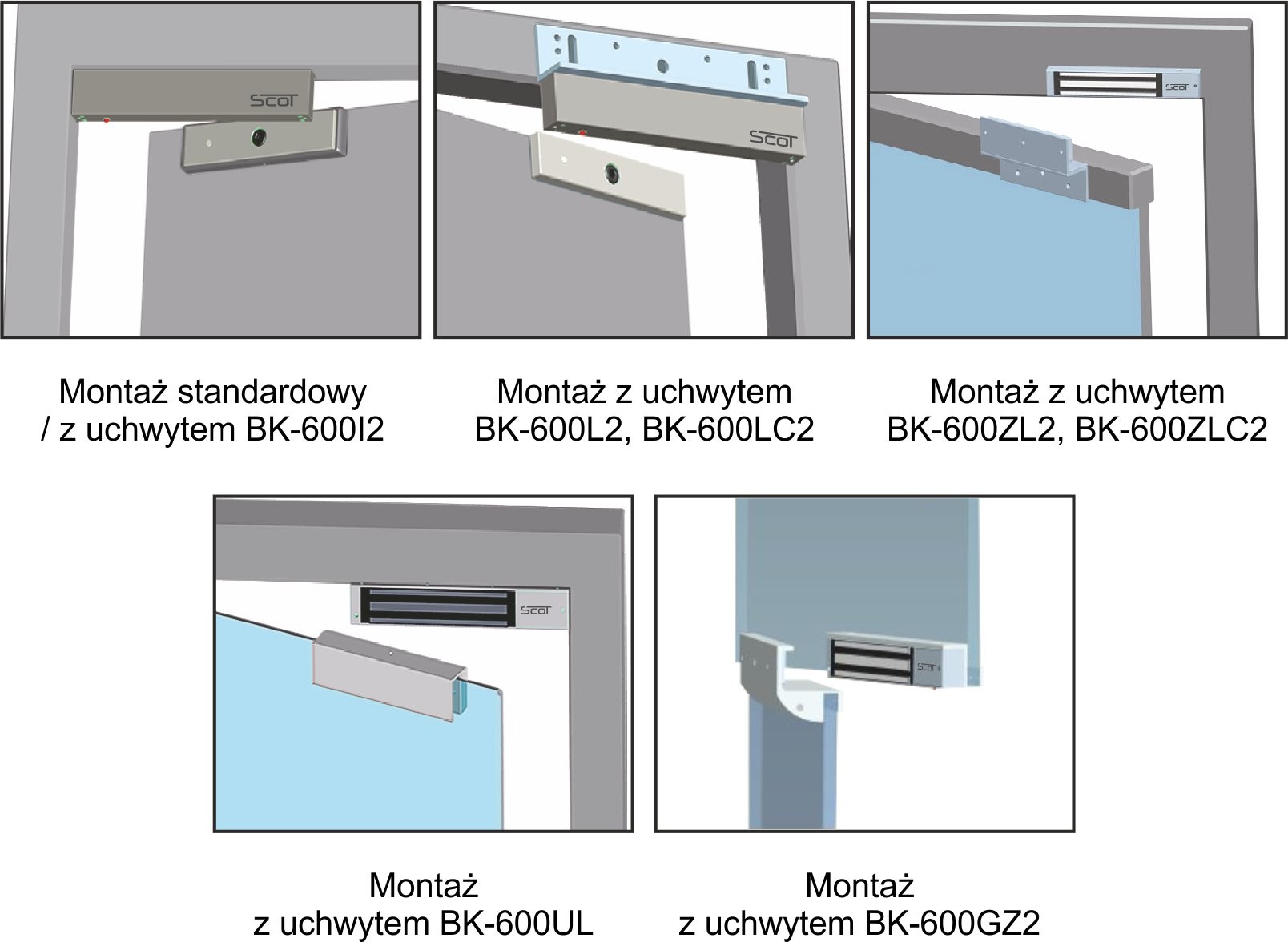

Montaż

Zwora przeznaczona jest do montażu wewnętrznego. W zależności od konstrukcji drzwi i ościeżnicy można zastosować montaż standardowy lub dodatkowe uchwyty montażowe.

• Montaż standardowy - do typowych instalacji
• Uchwyty L, ZL, UL - umożliwiają dopasowanie montażu do różnych drzwi
• Dodatkowe uchwyty montażowe - należy dobrać osobno, jeśli wymaga tego instalacja

Parametry techniczne

• Model: EL-600SL2
• Maksymalny nacisk na drzwi: 280 kg
• Przeznaczenie: wewnętrzne
• Napięcie zasilania: 12V DC / 24V DC
• Pobór prądu: 480 mA przy 12V DC / 240 mA przy 24V DC
• Sygnalizacja: tak, styk NO/NC
• Dioda informacyjna LED: tak
• Wymiary zwory: 250 x 49 x 28 mm
• Wymiary płytki: 180 x 39 x 13 mm

Ważne informacje

Zwora elektromagnetyczna działa poprawnie tylko przy właściwym montażu elementu z elektromagnesem oraz płytki kotwiczącej. Do instalacji należy dobrać odpowiedni zasilacz, kontroler oraz ewentualne uchwyty montażowe, dopasowane do konstrukcji drzwi i ościeżnicy.
