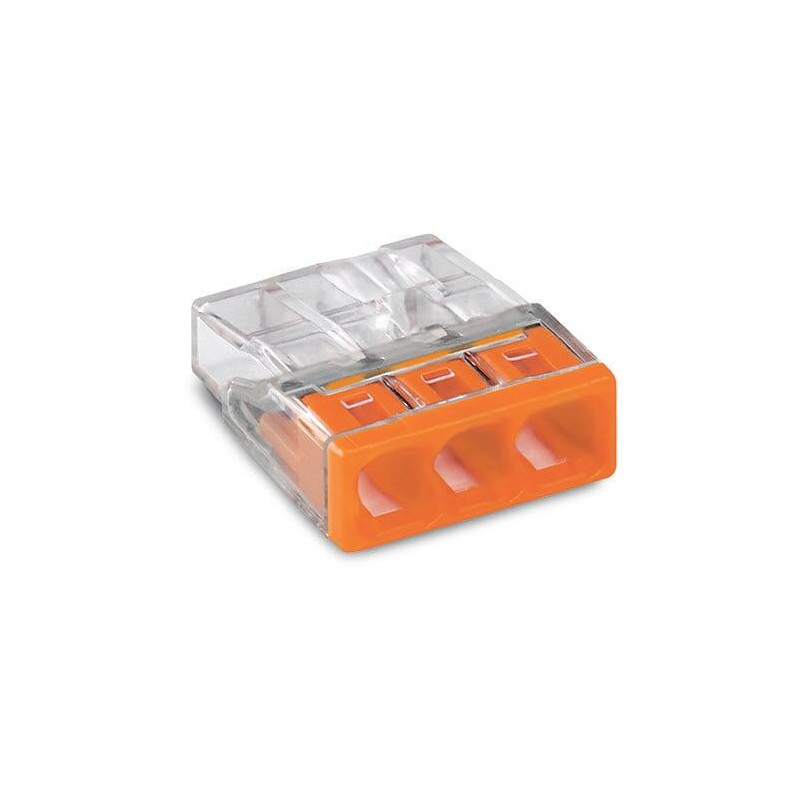

Złączka 3-przewód drut do 2,5mm2

Parametry:

• złączka instalacyjna do przewodów sztywnych;
• do przewodów jednodrutowych;
• maks. 2,5 mm²;
• 3-przew.;
• kolor obudowy przezroczysty;
• kolor pokrywy pomarańczowy;
• temperatura otoczenia maks. 60°C (T60);
• 2,50 mm²;
• transparentny

Parametry zacisków

• zaciski: 3
• łączna liczba potencjałów: 1

Typ połączenia 1

• technika podłączania przewodu: PUSH WIRE®
• sposób otwierania zacisku: Push-in
• materiał podłączanego przewodu: miedź, aluminium

Materiał podłączanego przewodu, wskazówka

Podłączanie przewodów aluminiowych - Złączki WAGO z zaciskiem sprężynowym umożliwiają również podłączanie jednodrutowych przewodów aluminiowych o przekrojach do 4 mm², przy zastosowaniu pasty stykowej Alu-Plus 249-130.

Zalety pasty stykowej Alu-Plus:

• likwiduje warstwę tlenków w momencie zakleszczenia przewodu
• zapobiega ponownemu utlenieniu miejsca styku
• zapobiega korozji elektrolitycznej między przewodami aluminiowymi i miedzianymi (w obrębie jednej złączki),
• zapewnia długotrwałą ochronę antykorozyjną

W przypadku połączeń sprężynowych z zastosowaniem zacisku PUSH WIRE® zaleca się uprzednie oczyszczenie przewodu aluminiowego, a bezpośrednio potem podłączenie do zacisku wypełnionego pastą stykową „Alu-Plus“.

Pastę stykową Alu-Plus WAGO można także przed podłączeniem dodatkowo nałożyć na całą powierzchnię przewodu aluminiowego.

Należy ponadto pamiętać o dostosowaniu prądów znamionowych do mniejszej obciążalności prądowej przewodów aluminiowych wg następującej zależności:

1. 2,5 mm² = 16 A
2. 4 mm² = 22 A

• przewód jednodrutowy: 0,5 … 2,5 mm² / 20 … 16 AWG
• długość odizolowania przewodu: 11 mm / 0.43 in
• kierunek oprzewodowania: oprzewodowanie z boku

Wymiary

• szerokość: 14 mm / 0.551 in
• wysokość: 5,8 mm / 0.228 in
• głębokość: 16,7 mm / 0.657 in

Dane materiałowe

• kolor: przezroczysty
• kolor pokrywy: pomarańczowy
• klasa palności wg UL 94: V2
• obciążenie ogniowe: 0,019MJ
• masa: 1g

Warunki środowiskowe

• temperatura otoczenia (praca): +60°C
• długotrwała temperatura pracy: 105°C
• oznaczenie T wg EN 60998: T60
