Finder 95.85.3 - gniazdo przekaźnika na szynę DIN TH35

Oryginalne gniazdo przekaźnikowe Finder 95.85.3 z zaciskami śrubowymi typu koszyczkowego, przeznaczone do montażu kompatybilnych przekaźników Finder serii 40. Gniazdo montowane jest na standardowej szynie DIN 35 mm TH35 i sprawdzi się w rozdzielnicach, szafach sterowniczych oraz układach automatyki.

Przewody podłączane są bezpośrednio do zacisków gniazda, dzięki czemu przekaźnik można później wygodnie wyjąć lub wymienić bez ponownego wykonywania całego okablowania.

Kompatybilne przekaźniki Finder

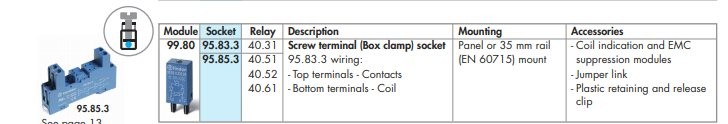

Gniazdo 95.85.3 jest przeznaczone do następujących typów przekaźników Finder serii 40:

• Finder 40.51
• Finder 40.52
• Finder 40.61
• Finder 40.62

📌 Model 40.31 nie jest przeznaczony do gniazda 95.85.3 - dla niego producent przewiduje gniazdo 95.83.3. Aktualna dokumentacja Findera potwierdza kompatybilność 95.85 z modelami 40.51, 40.52, 40.61 i 40.62. ([Finder][1])

Przemyślany układ zacisków

W modelu 95.85.3 zaciski zostały rozmieszczone tak, aby ułatwić wykonywanie połączeń w rozdzielnicy. Górne zaciski przeznaczone są dla styków przekaźnika, natomiast dolne zaciski obsługują jego cewkę.

Na bocznej części obudowy znajdują się również schematy przyporządkowania wyprowadzeń przekaźnika do zacisków śrubowych. Jest to szczególnie przydatne, ponieważ gniazdo współpracuje z przekaźnikami o różnych konfiguracjach styków.

Klips mocująco-zwalniający i tabliczka opisowa

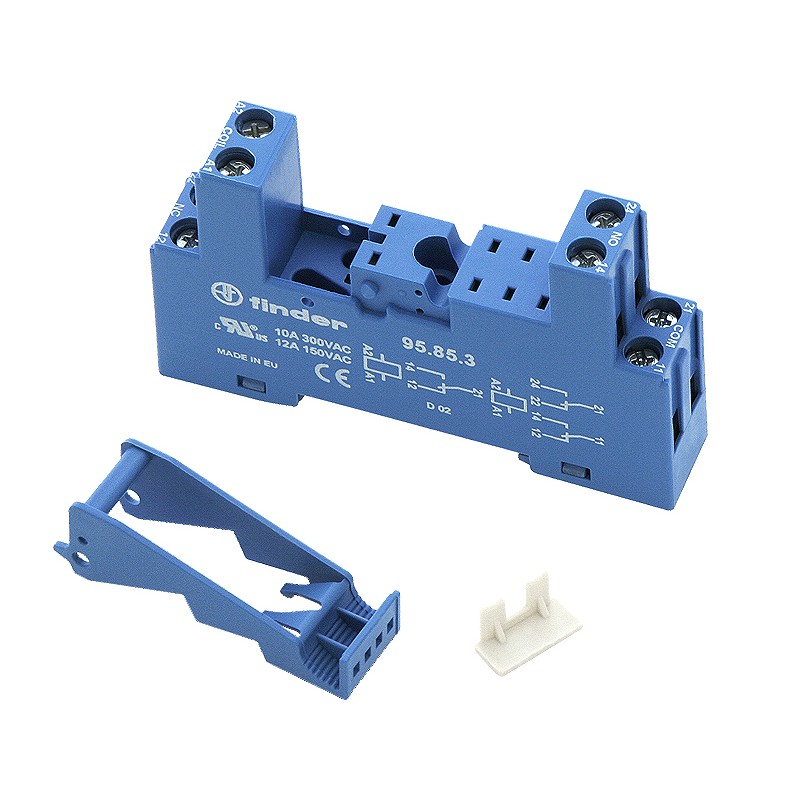

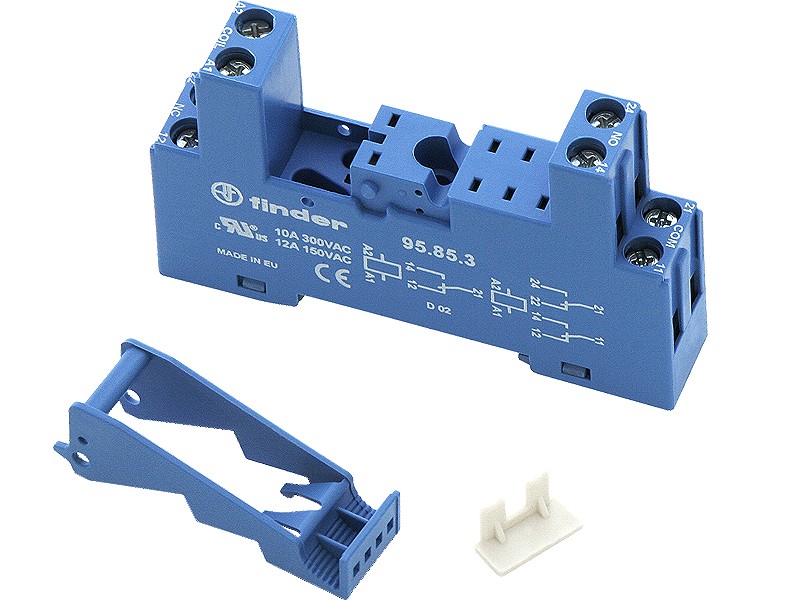

✅ Oferowany zestaw obejmuje widoczny na zdjęciu plastikowy klips mocująco-zwalniający. Po zamontowaniu przekaźnika klips pomaga zabezpieczyć go przed przypadkowym wysunięciem, a jego konstrukcja ułatwia także późniejsze wyjęcie przekaźnika z gniazda.

W zestawie znajduje się również biała tabliczka opisowa, którą można wykorzystać do oznaczenia przekaźnika lub obwodu w rozdzielnicy. Producent przewiduje dla tego gniazda plastikowy klips 095.91.3 oraz białą tabliczkę 095.00.4. ([FinderNet][2])

Możliwość rozbudowy

Gniazdo posiada miejsce przeznaczone do instalacji opcjonalnych modułów sygnalizacyjnych i przeciwprzepięciowych EMC Finder serii 99.80. Pozwala to rozbudować układ między innymi o sygnalizację LED lub odpowiedni element ochronny dobrany do zastosowanego napięcia.

Możliwe jest również wykorzystanie dedykowanej listwy połączeniowej Finder 095.08 do wspólnego połączenia zacisków A1 lub A2 kilku gniazd. 📌 Moduły 99.80 oraz listwa połączeniowa nie stanowią elementu oferowanego zestawu. ([FinderNet][2])

Parametry techniczne

• Producent: Finder
• Model: 95.85.3
• Rodzaj: gniazdo przekaźnikowe
• Montaż: szyna DIN 35 mm TH35
• Typ zacisków: śrubowe, koszyczkowe
• Wartości znamionowe: 10 A - 250 V
• Wytrzymałość dielektryczna pomiędzy cewką a stykami: 2 kV
• Stopień ochrony: IP20
• Temperatura otoczenia: od -40 do +70°C
• Moment dokręcania zacisków: 0,5 Nm
• Długość odizolowania przewodu: 7 mm
• Kompatybilne przekaźniki: Finder 40.51, 40.52, 40.61, 40.62

📌 Dla modelu 95.85.3 producent podaje wytrzymałość dielektryczną pomiędzy cewką a zestykami na poziomie 2 kV, dlatego wcześniejsza wartość 6 kV dotycząca tego konkretnego wariantu została skorygowana.

Dlaczego warto?

Finder 95.85.3 ułatwia wykonanie uporządkowanego i łatwego w serwisowaniu układu przekaźnikowego. Czytelny schemat na obudowie, rozdzielenie zacisków cewki i styków, montaż na szynie DIN oraz możliwość zastosowania dodatkowych modułów sprawiają, że gniazdo dobrze nadaje się zarówno do nowych instalacji, jak i modernizacji istniejących szaf sterowniczych.

Dołączony klips pozwala dodatkowo zabezpieczyć przekaźnik, a tabliczka opisowa ułatwia jednoznaczne oznaczenie obwodu.
