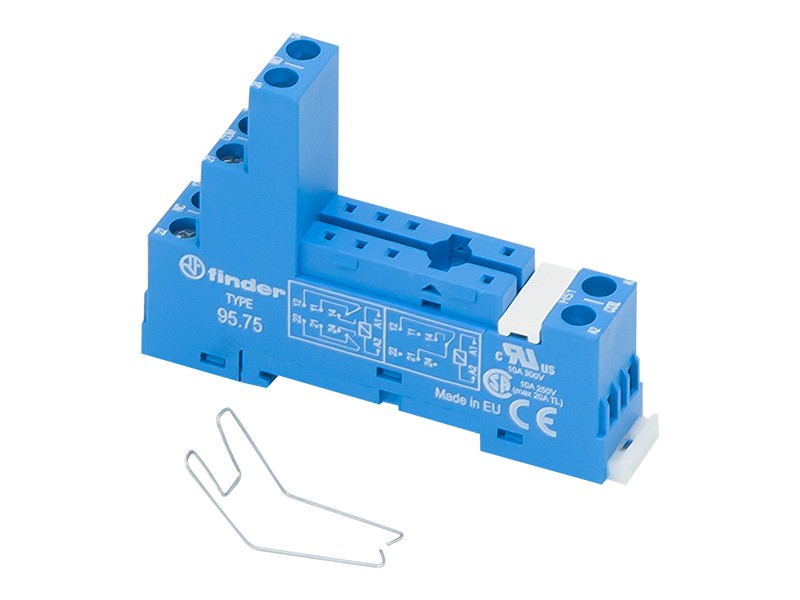

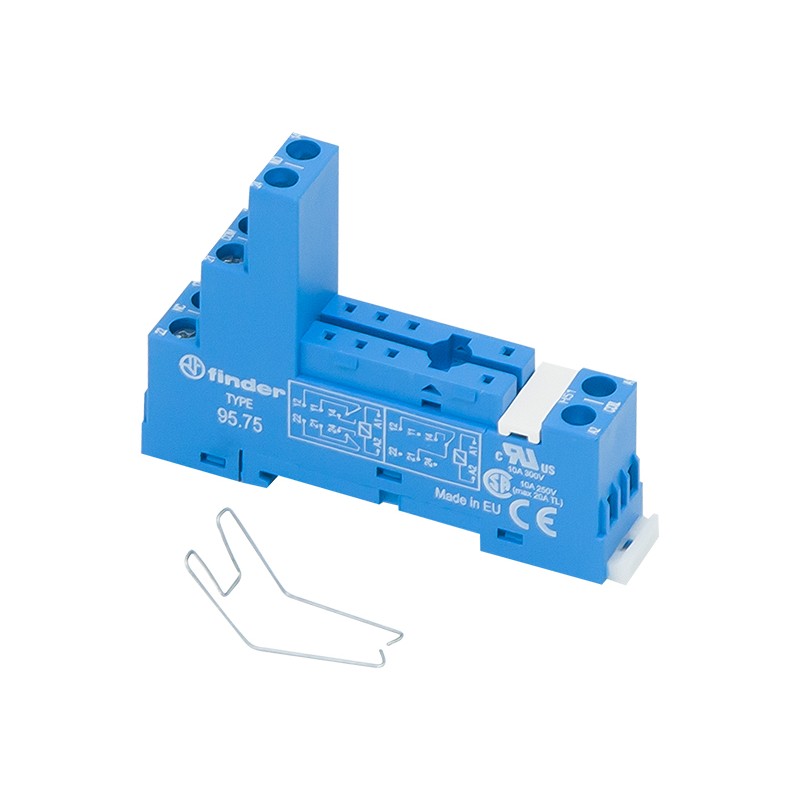

Finder 95.75.0.000 - gniazdo przekaźnika na szynę DIN TH35

Oryginalne gniazdo przekaźnikowe Finder 95.75.0.000 przeznaczone do montażu kompatybilnych przekaźników Finder serii 40. Wyposażone jest w zaciski śrubowe, dzięki czemu przewody pozostają podłączone do podstawki, a sam przekaźnik można wygodnie zamontować lub wymienić bez ponownego wykonywania okablowania.

Gniazdo jest przystosowane do montażu na standardowej szynie DIN TH35, dlatego dobrze sprawdza się w rozdzielnicach, szafach sterowniczych oraz instalacjach automatyki.

Metalowy klips mocujący w zestawie

✅ W komplecie znajduje się metalowy klips mocujący przekaźnik. Po osadzeniu kompatybilnego przekaźnika w gnieździe klips zabezpiecza go przed przypadkowym wysunięciem, co jest szczególnie przydatne w rozdzielnicach i szafach sterowniczych.

Przekaźnik jest najpierw wciskany w odpowiednie gniazda stykowe podstawki, a następnie może zostać dodatkowo unieruchomiony dołączonym klipsem.

Kompatybilne przekaźniki Finder

Gniazdo 95.75.0.000 jest przeznaczone do wybranych przekaźników Finder serii 40, w szczególności rodzin:

• Finder 40.51
• Finder 40.52
• Finder 40.61

Oznacza to kompatybilność z odpowiednimi wariantami tych przekaźników o różnych napięciach cewki - napięcie cewki określa sam przekaźnik, natomiast gniazdo zapewnia jego mechaniczne osadzenie oraz wyprowadzenie styków na zaciski śrubowe.

📌 Przed zakupem zalecamy sprawdzić pełne oznaczenie posiadanego przekaźnika oraz zgodność jego układu wyprowadzeń.

Schemat połączeń bezpośrednio na obudowie

Na bocznej części gniazda nadrukowano schemat przyporządkowania wyprowadzeń przekaźnika do zacisków śrubowych. Dzięki temu podczas montażu można łatwo zidentyfikować zaciski cewki oraz poszczególnych styków przekaźnika.

Na obudowie znajdują się dwa warianty schematu, ponieważ gniazdo współpracuje z przekaźnikami serii 40 występującymi w różnych konfiguracjach styków. Oznaczenia na podstawce pomagają dobrać właściwy sposób podłączenia do zastosowanego modelu przekaźnika.

Najważniejsze cechy

• Producent: Finder
• Model: 95.75.0.000
• Rodzaj: gniazdo przekaźnikowe
• Montaż: szyna DIN TH35
• Zaciski: śrubowe
• Wartości znamionowe: 10 A - 250 V
• Wytrzymałość izolacji pomiędzy cewką a stykami: 6 kV
• Stopień ochrony: IP20
• Temperatura otoczenia: od -40 do +70°C
• Kompatybilne rodziny przekaźników: Finder 40.51, 40.52, 40.61

Dlaczego warto?

Finder 95.75.0.000 pozwala stworzyć uporządkowane i serwisowalne połączenie przekaźnika w rozdzielnicy. Instalacja pozostaje podłączona do zacisków śrubowych gniazda, dlatego w razie potrzeby można wymienić sam przekaźnik bez odłączania wszystkich przewodów.

Dodatkowym ułatwieniem są czytelne oznaczenia i schematy połączeń nadrukowane bezpośrednio na obudowie oraz dołączony metalowy klips zabezpieczający przekaźnik.
