BleBox ampBox - czterokanałowy wzmacniacz LED do 480 W

ampBox to kompaktowy, czterokanałowy wzmacniacz przeznaczony do niskonapięciowych instalacji LED 12 - 24 V DC. Pozwala zwiększyć możliwości instalacji oświetleniowej i obsługiwać większe obciążenia przy zachowaniu sterowania sygnałem wejściowym.

Urządzenie sprawdzi się zarówno w tradycyjnych instalacjach LED, jak i w systemach inteligentnego oświetlenia. Cztery kanały umożliwiają wykorzystanie wzmacniacza między innymi z oświetleniem RGBW.

Najważniejsze zalety

• ⚡ Łączna moc do 480 W i maksymalny prąd 20 A.
• 4 niezależne kanały o obciążalności do 5 A na kanał.
• Cyfrowe wzmocnienie sygnału zapewniające jego prawidłowe przekazanie do kolejnej części instalacji.
• 🛡️ Separacja galwaniczna realizowana optycznie pomiędzy wejściem i wyjściem.
• Obsługa instalacji wykorzystujących wspólny VCC lub GND na wejściu.
• Kompaktowe wymiary pozwalające na montaż w puszce elektrycznej lub oprawie oświetleniowej.

Do czego służy ampBox?

Wzmacniacz znajduje zastosowanie tam, gdzie instalacja LED wymaga obsługi większego obciążenia niż może bezpośrednio zasilić zastosowany sterownik. ampBox odbiera sygnał sterujący i wykorzystuje go do sterowania dodatkowymi odbiornikami LED zasilanymi z instalacji 12 - 24 V DC.

Dzięki czterem kanałom urządzenie może współpracować między innymi z instalacjami RGBW, a także innymi rozwiązaniami wykorzystującymi do czterech kanałów sterowania.

Przykładowe zastosowania

• rozbudowa niskonapięciowych instalacji oświetlenia LED,
• zwiększenie dostępnej mocy w większych instalacjach LED,
• instalacje RGBW wykorzystujące cztery kanały sterowania,
• tradycyjne oraz inteligentne systemy oświetleniowe 12 - 24 V DC,
• montaż w puszkach elektrycznych i oprawach oświetleniowych.

Parametry elektryczne

• Napięcie zasilania: 12 - 24 V DC
• Liczba kanałów: 4
• Maksymalny prąd całkowity: 20 A
• Maksymalny prąd na kanał: 5 A
• Maksymalna moc: 480 W
• Zużycie energii: poniżej 0,1 W
• Wejście: PMW, wspólny VCC lub GND
• Wyjście: PMW, wspólny VCC
• Separacja galwaniczna: tak, optyczna
• Korekcja sygnału: tak, cyfrowa

Konstrukcja i montaż

• Wymiary: 48 x 40 x 19 mm
• Stopień ochrony: IP20
• Obudowa: niepalna żywica rozpraszająca ciepło
• Połączenie: śrubowe złącza bloku zacisków
• Montaż: w puszce elektrycznej lub oprawie oświetleniowej
• Zakres temperatury pracy: od -10 do +40°C
• Element mocy: wewnętrzne tranzystory polowe typu n

📌 ampBox jest urządzeniem przeznaczonym do instalacji niskonapięciowych. Podczas doboru instalacji należy uwzględnić zarówno maksymalny prąd całkowity urządzenia, jak i limit 5 A dla pojedynczego kanału.

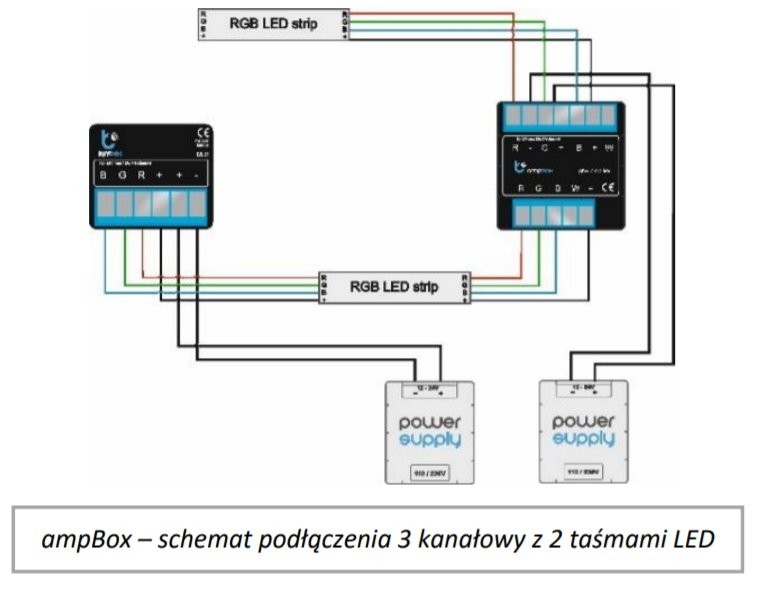

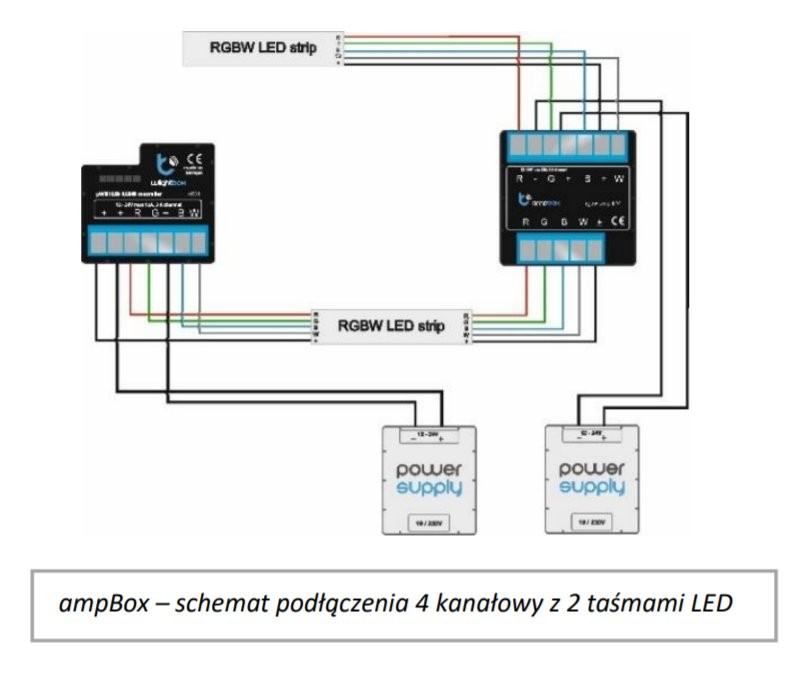

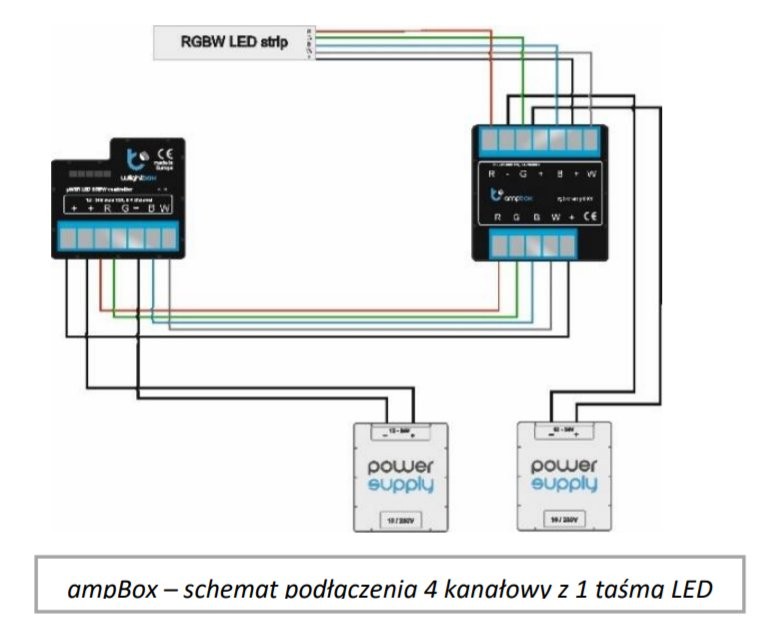

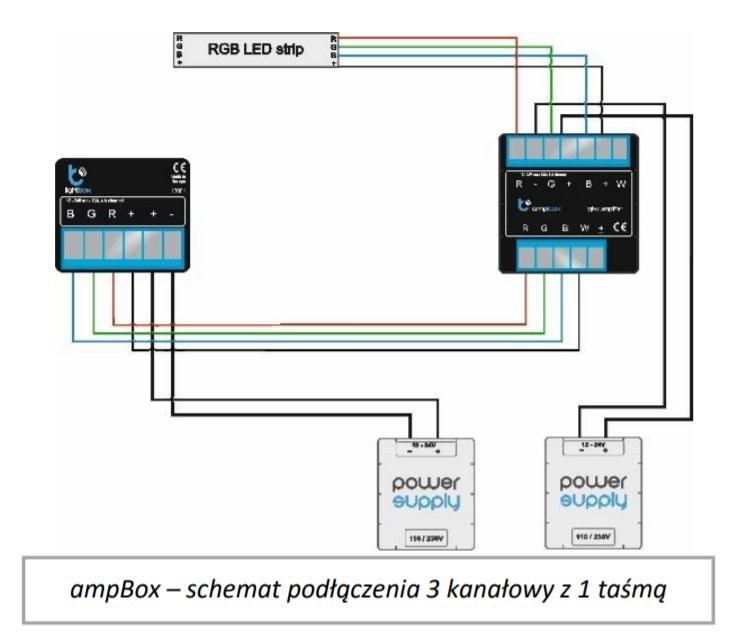

Możliwe sposoby podłączenia

ampBox może pracować w różnych konfiguracjach instalacji LED. Poniższe schematy przedstawiają dostępne warianty podłączenia urządzenia i mogą ułatwić prawidłowe zaplanowanie instalacji.

Dokumentacja

Dla produktu dostępna jest instrukcja instalacji w języku polskim. Przed montażem warto zapoznać się ze schematami podłączenia i dobrać sposób instalacji odpowiednio do używanego sterownika, zasilacza oraz rodzaju oświetlenia LED.
