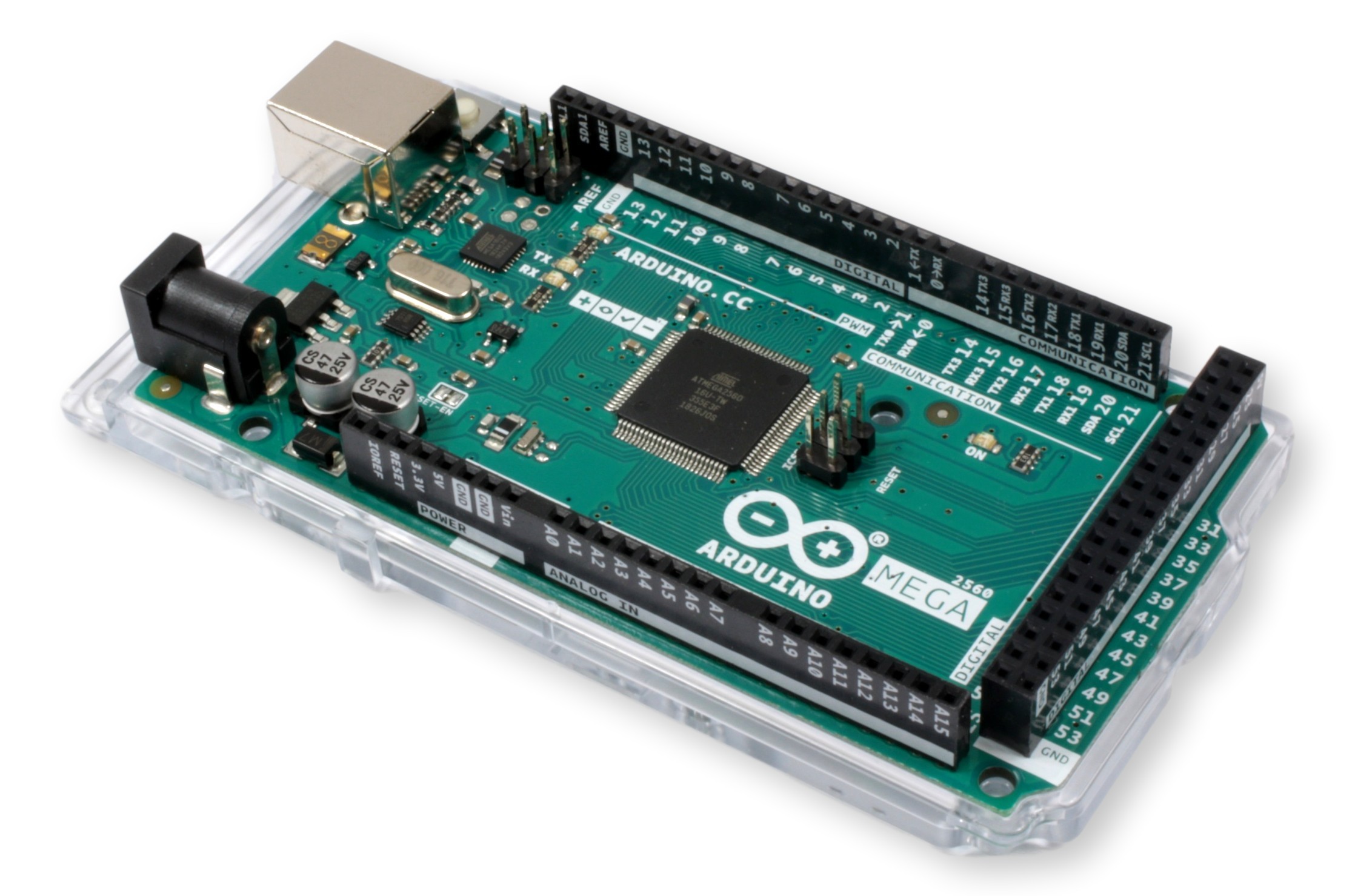

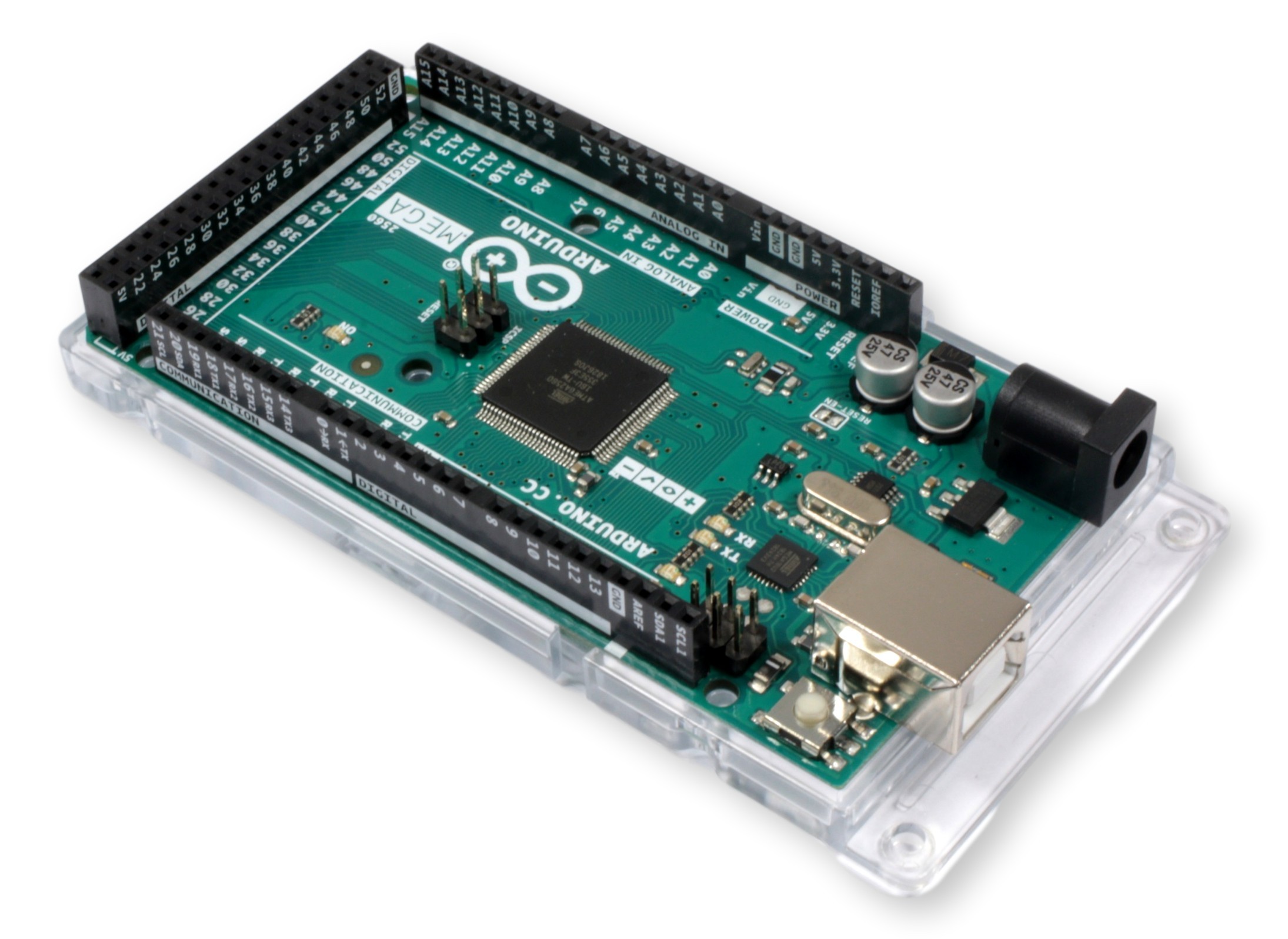

Arduino Mega 2560 Rev3 ATmega2560 A000067

Arduino Mega 2560 Rev3 to oryginalna płytka mikrokontrolera oparta na układzie ATmega2560, przeznaczona do projektów wymagających większej liczby wejść, wyjść i interfejsów komunikacyjnych niż klasyczne Arduino Uno. Sprawdzi się w automatyce, robotyce, edukacji, prototypowaniu oraz bardziej rozbudowanych projektach elektronicznych.

Płytka posiada 54 cyfrowe piny wejścia/wyjścia, 16 wejść analogowych, 4 sprzętowe porty UART, złącze USB, gniazdo zasilania, złącze ICSP oraz przycisk reset. Wystarczy podłączyć ją do komputera przez USB lub zasilić zewnętrznie, aby rozpocząć pracę.

Dlaczego warto

• Oryginalne Arduino - hologram na pudełku potwierdza autentyczność produktu
• Duża liczba pinów I/O - aż 54 cyfrowe wejścia/wyjścia, w tym 15 z obsługą PWM
• 16 wejść analogowych - wygodne podłączanie czujników i modułów pomiarowych
• 4 sprzętowe porty UART - dobra baza do projektów z komunikacją szeregową
• Pamięć Flash 256 KB - więcej miejsca na rozbudowany kod programu
• Kompatybilność z wieloma nakładkami Arduino Uno - łatwiejsze wykorzystanie popularnych shieldów
• Wbudowany interfejs USB - szybkie programowanie i komunikacja z komputerem
• Złącze ICSP - dostęp do programowania i interfejsu SPI

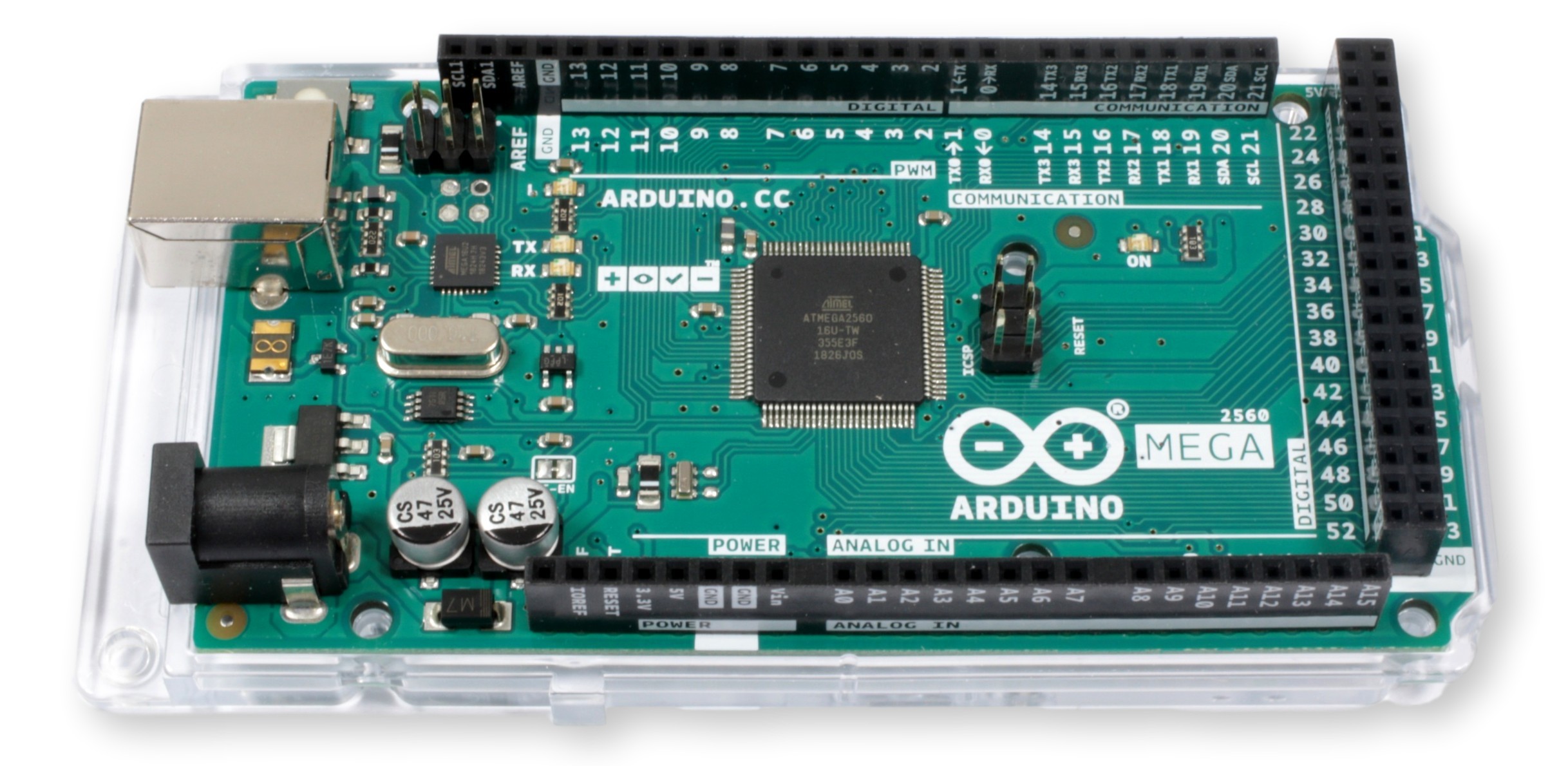

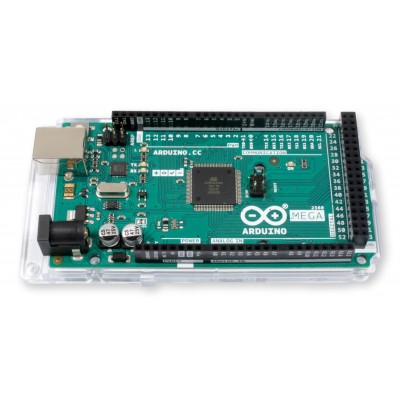

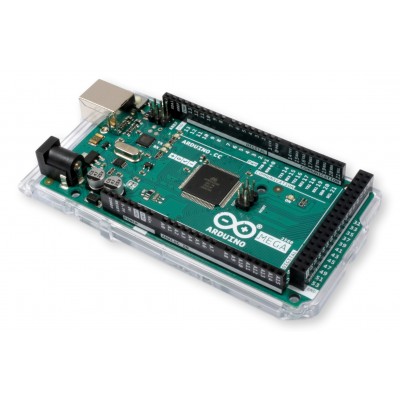

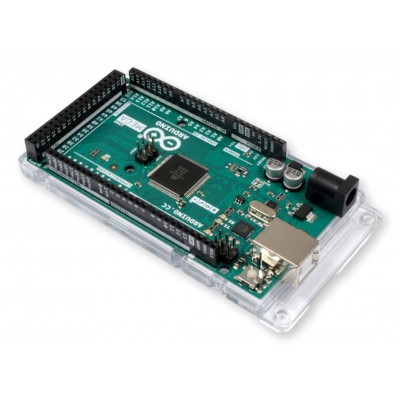

• Plastikowa osłona dolnej części płytki - dodatkowa ochrona spodu PCB

Zastosowanie

• Nauka programowania mikrokontrolerów
• Projekty Arduino i elektronika DIY
• Robotyka amatorska i edukacyjna
• Systemy automatyki i sterowania
• Obsługa wielu czujników jednocześnie
• Projekty z wyświetlaczami, modułami komunikacyjnymi i przekaźnikami
• Prototypowanie urządzeń elektronicznych
• Rozbudowane projekty wymagające większej liczby pinów niż Arduino Uno

Najważniejsze cechy

• Mikrokontroler ATmega2560
• Napięcie pracy 5 V
• Oscylator kwarcowy 16 MHz
• 54 cyfrowe piny I/O
• 15 wyjść PWM
• 16 wejść analogowych
• 4 porty UART
• Pamięć Flash 256 KB
• SRAM 8 KB
• EEPROM 4 KB
• Wbudowana dioda LED na pinie 13
• Złącze USB, gniazdo zasilania, ICSP i przycisk reset
• Deklaracje zgodności: CE, FCC, UKCA, REACH

Zasilanie

Arduino Mega 2560 może być zasilane przez port USB lub zewnętrzny zasilacz. Źródło zasilania wybierane jest automatycznie.

Zalecane napięcie wejściowe: 7-12 V

Zakres graniczny napięcia wejściowego: 6-20 V

Przy zasilaniu poniżej 7 V płytka może pracować niestabilnie, ponieważ pin 5 V może nie dostarczać prawidłowego napięcia. Przy napięciu powyżej 12 V regulator napięcia może się nadmiernie nagrzewać, co może doprowadzić do uszkodzenia płytki.

Piny zasilania

• VIN - wejście zasilania dla zewnętrznego źródła napięcia
• 5V - regulowane napięcie 5 V z płytki
• 3V3 - napięcie 3,3 V z wbudowanego regulatora, maksymalnie 50 mA
• GND - masa
• IOREF - napięcie odniesienia dla zgodnych nakładek

Nie zaleca się zasilania płytki bezpośrednio przez piny 5V lub 3V3, ponieważ omija to regulator napięcia i może uszkodzić moduł.

Wejścia, wyjścia i komunikacja

Arduino Mega 2560 oferuje bardzo szerokie możliwości podłączania modułów, czujników, przekaźników, wyświetlaczy i urządzeń komunikacyjnych.

• UART: Serial 0, Serial 1, Serial 2, Serial 3
• PWM: piny 2-13 oraz 44-46
• SPI: piny 50, 51, 52, 53 oraz złącze ICSP
• I2C/TWI: piny 20 SDA i 21 SCL
• Przerwania zewnętrzne: piny 2, 3, 18, 19, 20, 21
• LED: wbudowana dioda na pinie 13
• AREF: napięcie odniesienia dla wejść analogowych
• RESET: wejście resetujące mikrokontroler

Każdy pin cyfrowy pracuje z napięciem 5 V. Zalecany prąd pracy dla pojedynczego pinu I/O wynosi 20 mA, a wartości granicznych nie należy przekraczać, aby nie uszkodzić mikrokontrolera.

Pamięć

• Flash: 256 KB, w tym 8 KB wykorzystywane przez bootloader
• SRAM: 8 KB
• EEPROM: 4 KB

Taka pojemność pamięci daje większy komfort przy projektach bardziej rozbudowanych niż proste szkice testowe, szczególnie tam, gdzie potrzebna jest obsługa wielu czujników, komunikacji i logiki sterującej.

Kompatybilność

Arduino Mega 2560 zostało zaprojektowane tak, aby było kompatybilne z większością nakładek przeznaczonych dla Arduino Uno oraz starszych płytek Duemilanove i Diecimila.

Warto jednak pamiętać, że interfejs I2C w Arduino Mega 2560 znajduje się na pinach 20 i 21, a nie na tych samych pinach co w starszych płytkach Duemilanove lub Diecimila. To drobiazg, który potrafi zaoszczędzić pół godziny szukania “czemu nie działa”, czyli klasyki elektroniki.

Oryginalność produktu

Produkt jest oryginalną płytką Arduino Mega 2560 Rev3. Hologram znajdujący się na pudełku potwierdza autentyczność Arduino.

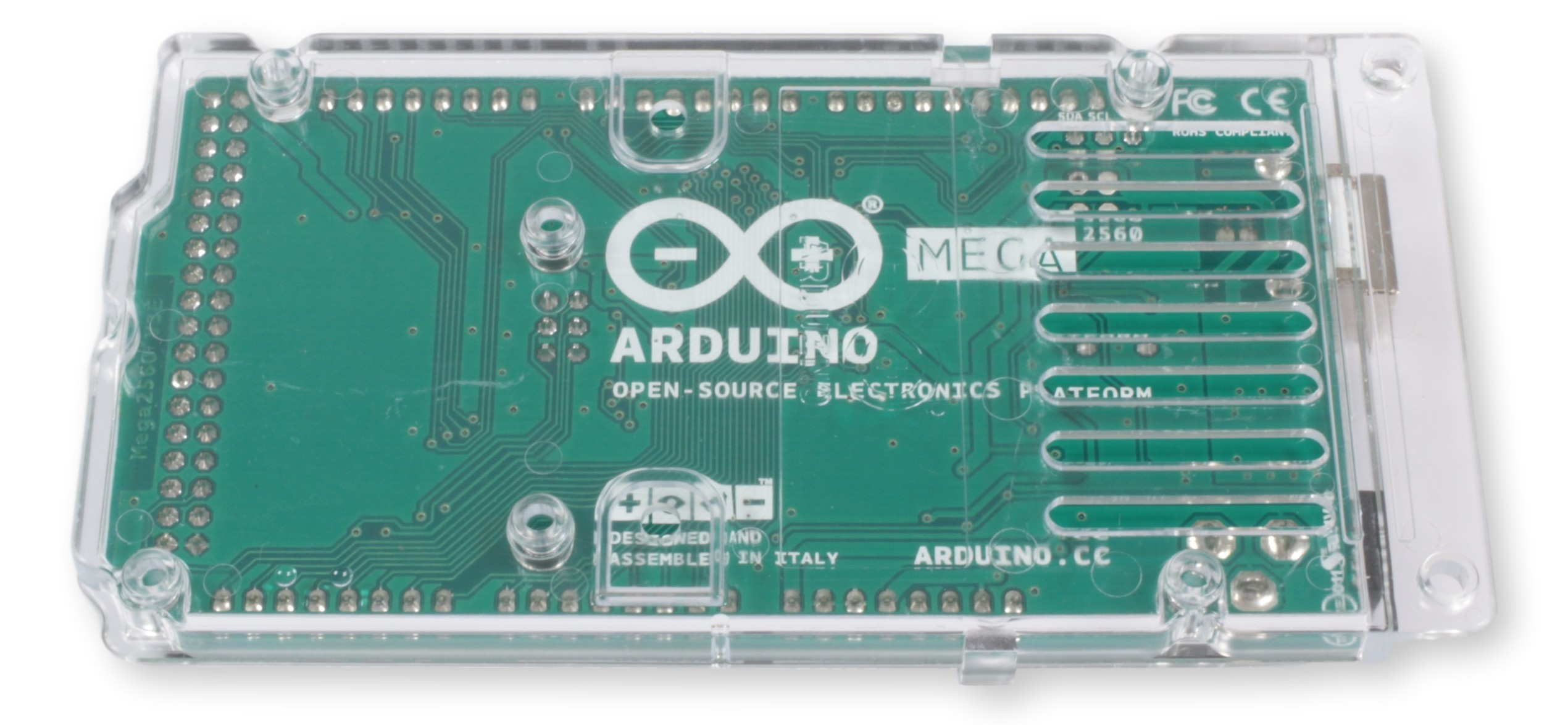

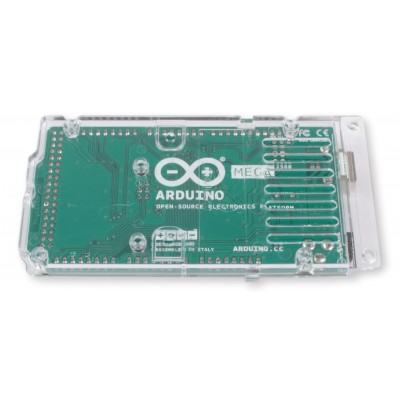

Widok od spodu płytki, w standardzie jest ona wyposażona w plastikową ochronną obudowę dołu

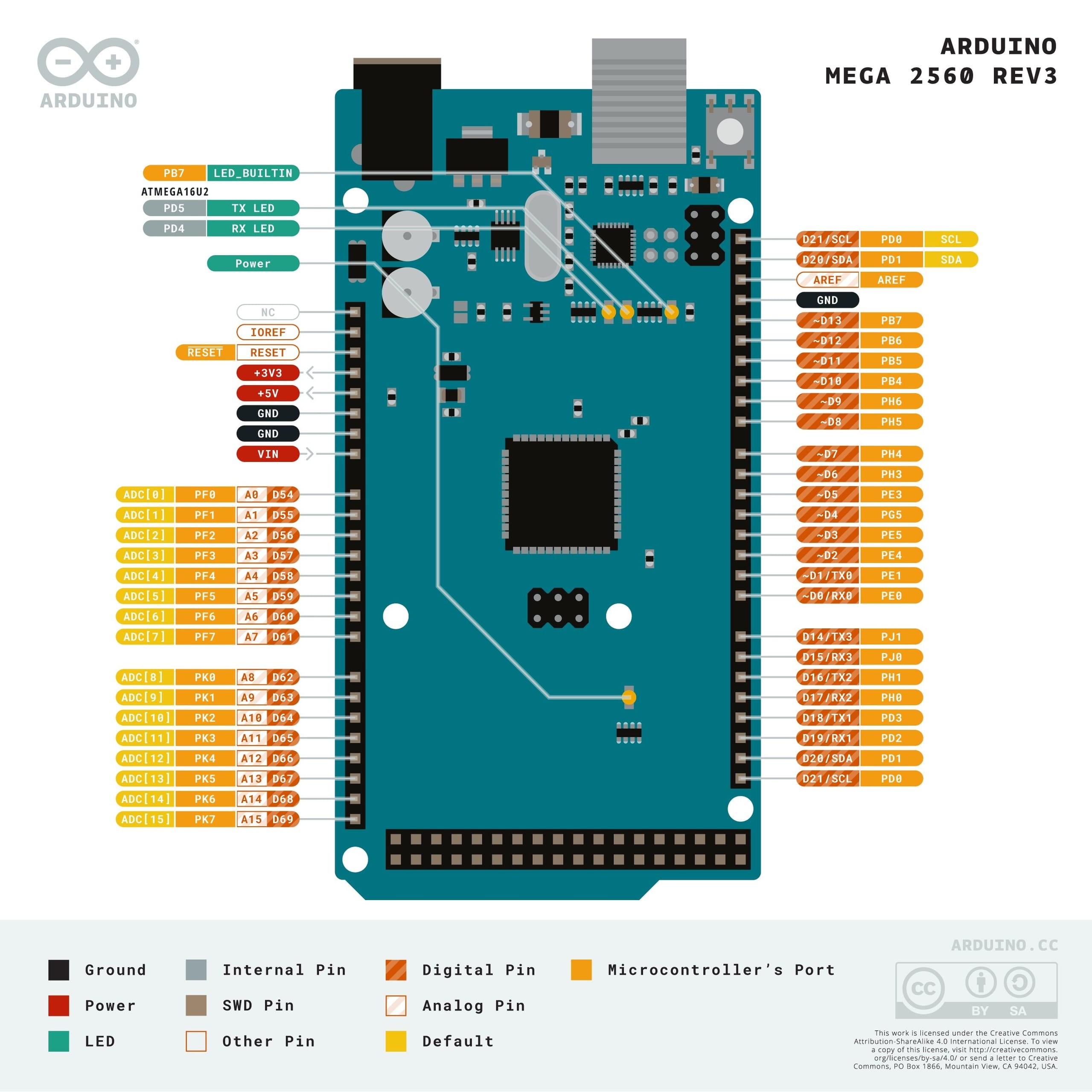

Schemat wyprowadzeń

Zawartość i uwagi

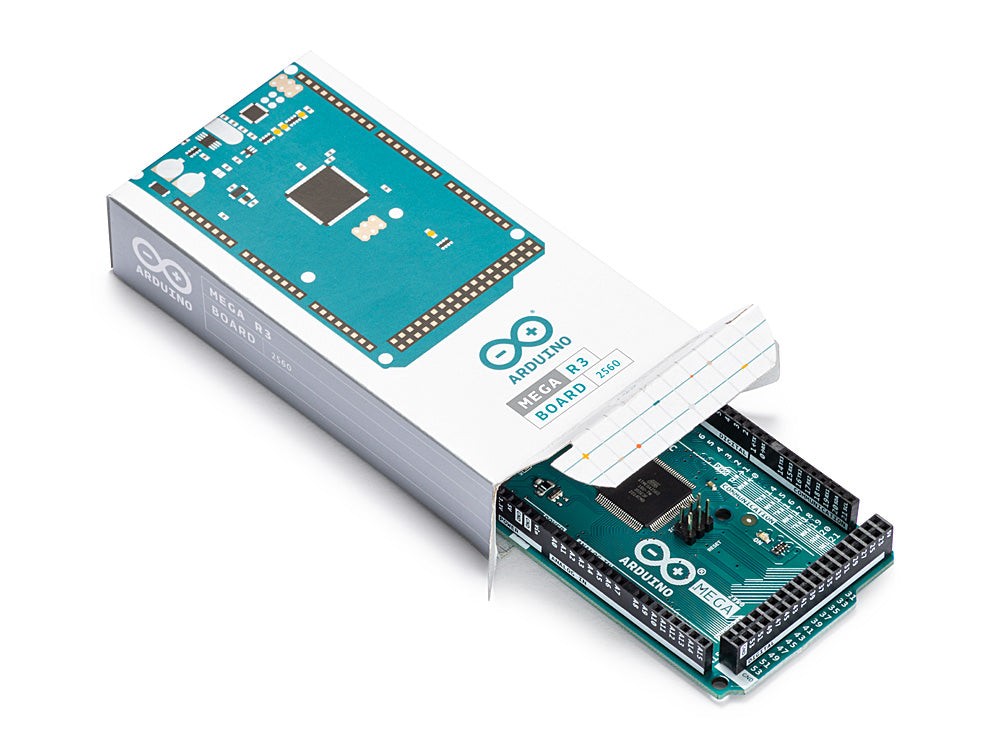

• Płytka Arduino Mega 2560 Rev3
• Plastikowa osłona dolnej części płytki

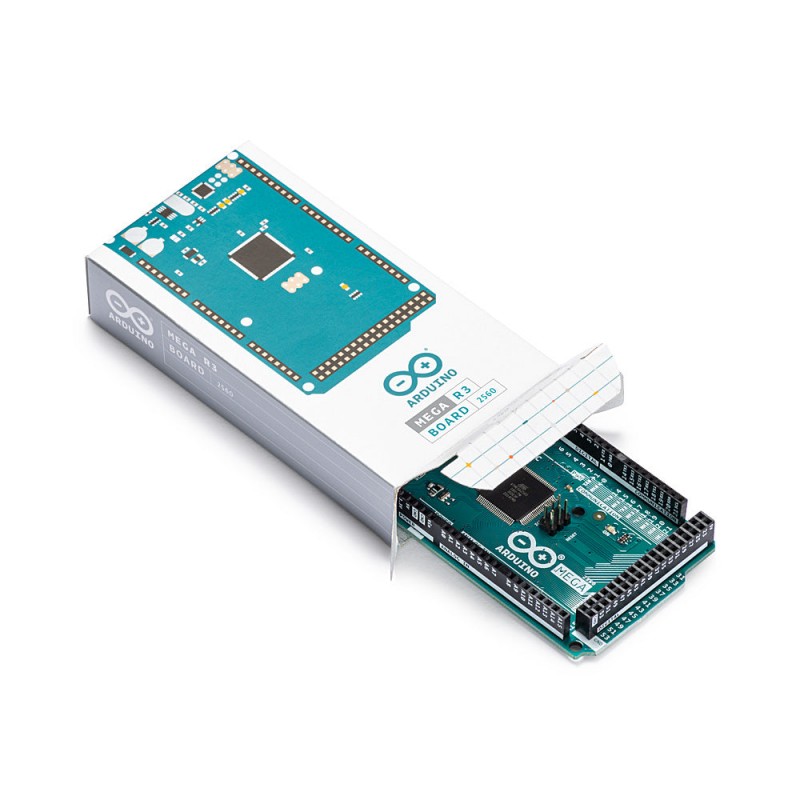

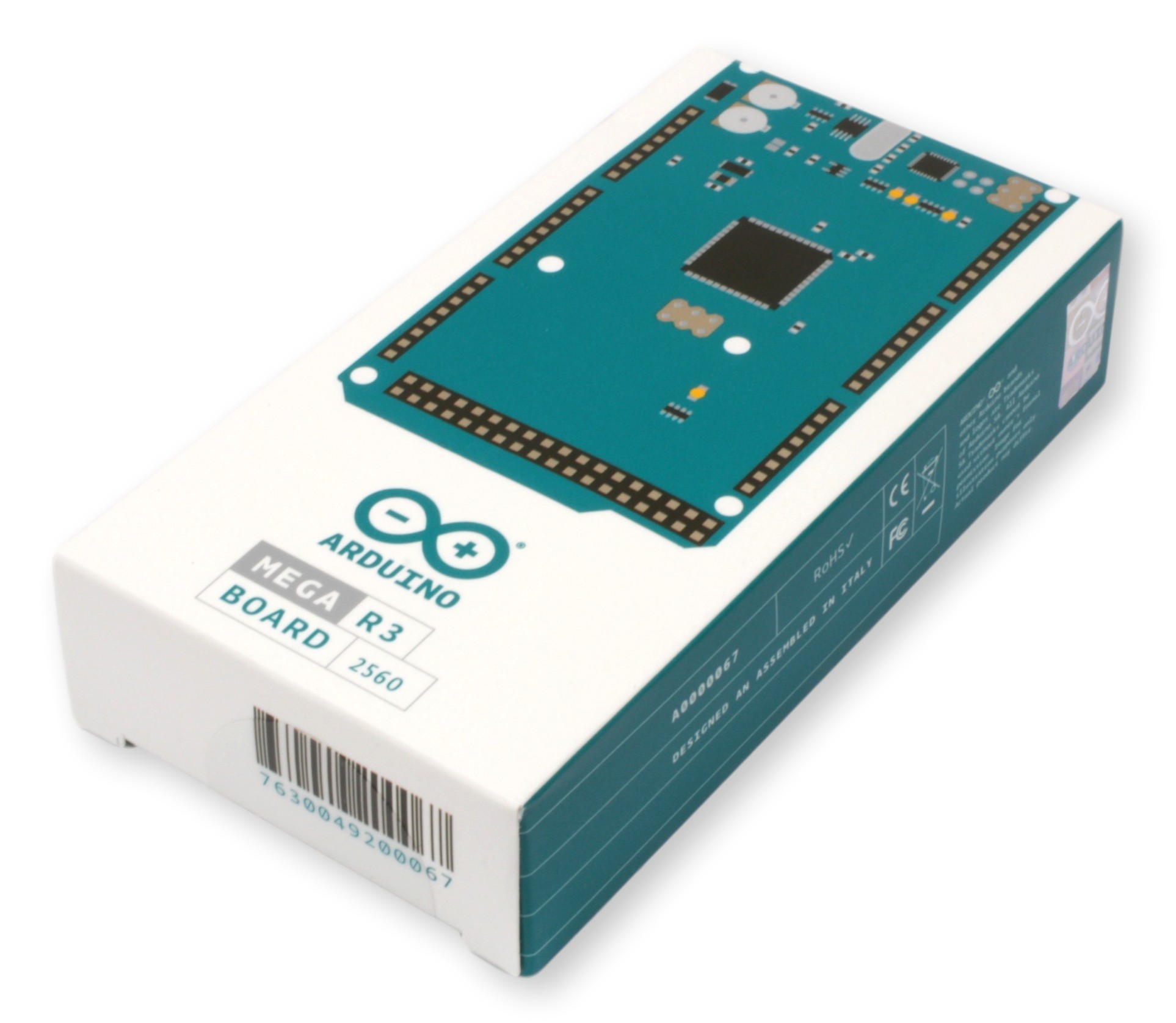

• Opakowanie z hologramem potwierdzającym oryginalność

Kabel USB, zasilacz, przewody połączeniowe i dodatkowe moduły nie są częścią zestawu - należy zakupić je oddzielnie.
