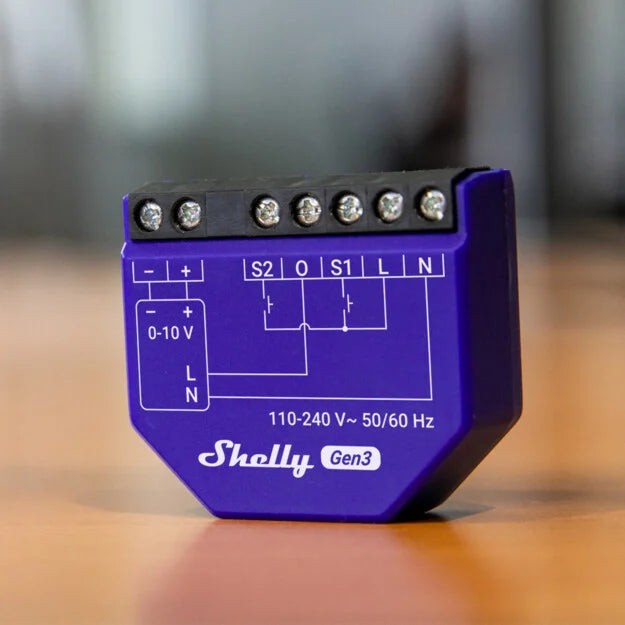

Shelly Dimmer 0/1-10V PM Gen3

Shelly Dimmer 0/1-10V PM Gen3 to inteligentny kontroler ściemniania, umożliwiający zdalne sterowanie driverami ściemnialnymi za pomocą telefonu, tabletu, komputera lub systemu automatyki domowej. Może działać samodzielnie w lokalnej sieci Wi-Fi lub poprzez usługi automatyki w chmurze. Urządzenie jest sterownikiem prądowym, obsługującym zarówno sterowanie 0-10V, jak i 1-10V.

Kluczowe cechy:

• Obsługuje sterowniki typu 0-10V i 1-10V (oświetlenie, silniki, zawory itp.)
• Sterowanie przez Wi-Fi i Bluetooth
• Kompatybilność z Shelly Plus Add-On: Możliwość podłączenia interfejsu czujników do pomiaru różnych danych (wilgotność, temperatura itp.)
• Tryb ściemniania jedno/dwuklawiszowego (do użytku z fizycznymi przełącznikami)
• Konfigurowalne progi i korekty dla temperatury, wilgotności i światła (przy użyciu Plus Add-On)
• Pomiar mocy: Precyzyjne monitorowanie zużycia energii – wyświetlanie napięcia (V), prądu (A) i mocy (W)
• Bezpieczeństwo: Ochrona przed przeciążeniem prądowym, przepięciami i nadmiernym poborem mocy
• Obsługa trybu "Night mode": Automatyczne ustawianie niskiej jasności świateł w godzinach nocnych
• Wi-Fi Range Extender & BLE Gateway – funkcja rozszerzania zasięgu Wi-Fi i bramki BLE
• Wyposażony w nowy procesor i zwiększoną pamięć flash – ESP Shelly
• Brak wymogu dodatkowego huba! Łatwa kontrola przez aplikację Shelly Smart Control, większość platform i protokołów oraz asystentów głosowych (Alexa, Home Assistant itp.)
• Obsługa komunikacji KNXnet/IP

Bezpieczeństwo

Zabezpieczenie nadprądowe / nadnapięciowe / przed przeciążeniem

Pomiar mocy

Monitorowanie zużycia energii – Wyświetlanie informacji o napięciu (V), prądzie (A) oraz zużyciu energii (W).

Integracja z driverami

Obsługa 0-10V oraz 1-10V – Sterowanie oświetleniem, silnikami, zaworami itp.

Tryb nocny

Automatyczna redukcja jasności w godzinach nocnych.

Jeśli jasność trybu nocnego jest mniejsza niż minimalna wartość włączenia, stosowana jest minimalna jasność.

Sterowanie wejściowe

Obsługa przycisków i przełączników

Tryby sterowania: Jednoprzyciskowe ściemnianie / Dwuklawiszowe ściemnianie

Ustawienia jasności

Czas przejścia – Kontrola płynności zmiany jasności.

Minimalna jasność przy włączeniu – Ustawienie poziomu jasności, gdy bieżąca wartość jest niższa niż próg minimalny (domyślnie 3%).

Zakres jasności Min/Max – Precyzyjne ustawienie zakresu sygnału ściemniania.

Szybkość zmiany jasności przytrzymaniem przycisku – Domyślnie 3x.

Presety przycisku – Ustawienie stanu po podwójnym kliknięciu (domyślnie 100%).

Wirtualne komponenty

Tworzenie dynamicznych komponentów użytkownika

Zastosowania

• Mieszkalne
• MDU (apartamenty, hotele, kondominia)
• Obiekty komercyjne – Małe biura, sklepy, restauracje, stacje benzynowe.
• Administracja publiczna
• Szkoły i uczelnie

Przykłady użycia

• Kontrola jasności świateł ściemnialnych w zakresie 0-10V
• Automatyczne dostosowanie jasności w ciągu dnia
• Modernizacja istniejącego oświetlenia bez konieczności wymiany przełączników
• Synchronizacja oświetlenia z wschodem i zachodem słońca
• Aktywacja trybu nocnego dla obniżonej jasności w nocy
• Integracja z systemami Home Assistant, Google Home, Alexa, SmartThings
• Sterowanie jasnością jednym lub dwoma przyciskami
• Monitorowanie zużycia energii

Integracje

• Amazon Alexa – Tak
• Google Smart Home – Tak
• Samsung SmartThings – Tak

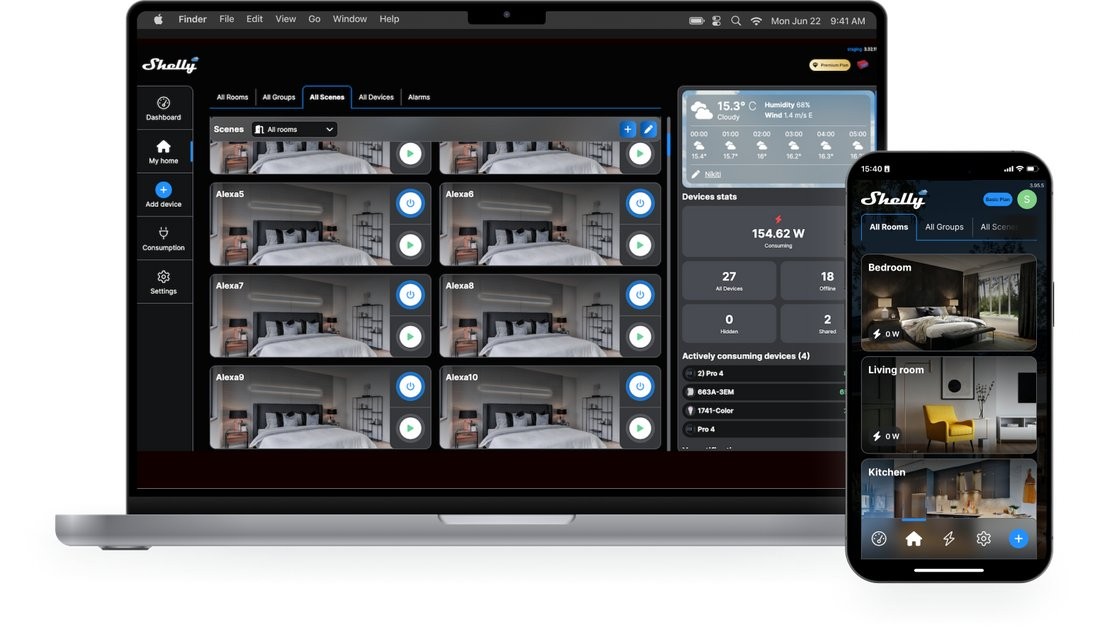

APLIKACJA SHELLY

Shelly Smart Control jest darmowa!

Pobierz bezpłatną aplikację, aby zarządzać przestrzeniami, monitorować zużycie energii i śledzić wydatki. Przejdź na wersję Premium, aby uzyskać jeszcze więcej funkcji!

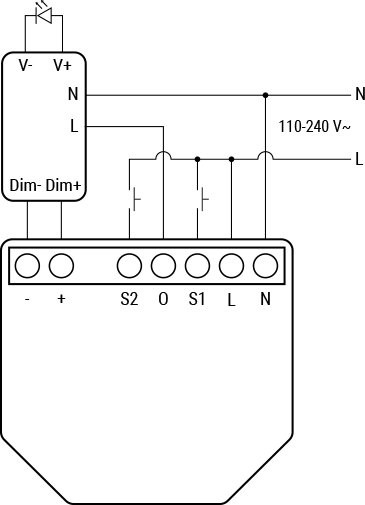

Interfejsy elektryczne

Wejścia

2 wejścia przyciskowe/przełącznikowe – S1 i S2

2 wejścia zasilające – 1x N, 1x L

Wyjścia

2 wyjścia 0-10V – + i -

1 wyjście przekaźnikowe – z pomiarem mocy

Interfejs rozszerzeń

Shelly Plus Add-On

⚠UWAGA! Wysokie napięcie na interfejsie Add-On podczas pracy urządzenia!

Łączność

Wi-Fi

Bluetooth

Funkcje bezpieczeństwa

Zabezpieczenie przed przegrzaniem

Zabezpieczenie przed przepięciem

Zabezpieczenie przed nadmiernym prądem

Zabezpieczenie przed przeciążeniem

Obsługiwane typy obciążeń

Sterowanie sygnałem 0-10V dla driverów LED, silników, zaworów

Sterowanie 1-10V

Obciążenia rezystancyjne – żarówki, urządzenia grzewcze

Obciążenia pojemnościowe – banki kondensatorów, sprzęt elektroniczny

Obciążenia indukcyjne z tłumikiem RC – transformatory, wentylatory, lodówki, klimatyzatory

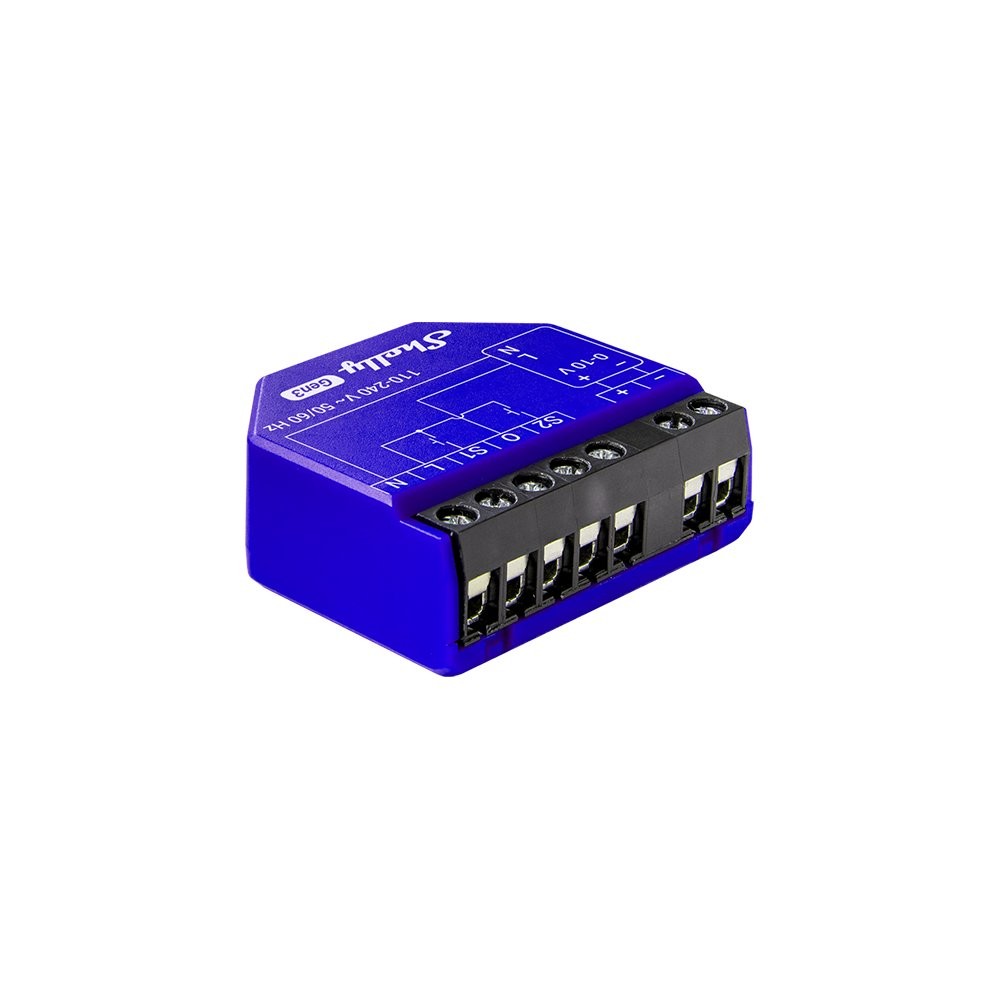

Tył obudowy urządzenia

Wejścia

• 1 przycisk sterującyPrzytrzymanie 5 sek. – włączenie trybu Access Point i Bluetooth.
• Przytrzymanie 10 sek. – reset do ustawień fabrycznych.

Wyjścia

• Diody LED – sygnalizacja stanu urządzeniaTryb Access Point – 1s ON / 1s OFF
• Wi-Fi aktywne, ale nie podłączone – 1s ON / 3s OFF
• Połączone z Wi-Fi – ciągłe świecenie
• Chmura aktywna, ale brak połączenia – 1s ON / 5s OFF
• Połączone z chmurą Shelly – ciągłe świecenie
• Aktualizacja OTA – ½s ON / ½s OFF
• Przytrzymanie przycisku 5 sek. – ½s ON / ½s OFF
• Przytrzymanie przycisku 10 sek. – ¼s ON / ¼s OFF

Specyfikacja techniczna

Fizyczne

• Wymiary (HxWxD): 38.5x43.5x17 mm / 1.52x1.71x0.67 in
• Waga: 28.5 g / 0.99 oz
• Maksymalny moment dokręcania zacisków śrubowych: 0.4 Nm / 3.5 lbin
• Przekrój przewodu: 0.2 do 2.5 mm² / 24 do 14 AWG (drut, linka, tulejka kablowa)
• Długość odizolowanego przewodu: 5 do 6 mm / 0.20 do 0.24 in
• Montaż: Konsola ścienna / za ścianą / w suficie
• Materiał obudowy: Plastik
• Kolor obudowy: Pantone 2736C (niebieski)
• Kolor nadruku: Biały
• Kolor złącza: Czarny

Środowiskowe

• Temperatura pracy: -20 °C do 40 °C / -5 °F do 105 °F
• Wilgotność: 30 % do 70 % RH
• Maksymalna wysokość instalacji: 2000 m / 6562 ft

Elektryczne

Zasilanie: 110-240 V~ 50/60 Hz

Pobór mocy: < 1.5 W

Neutral nie jest wymagany: Nie

Sterowanie napięciem 0-10V/1-10V: Źródło prądowe

Zabezpieczenie zewnętrzne:

1. 16 A, charakterystyka wyzwalania B lub C
2. Zdolność wyłączania 6 kA
3. Klasa ograniczania energii 3

Parametry obwodów wyjściowych

• Maksymalne napięcie przełączania: 240 V~
• Maksymalny prąd przełączania: 13 A
• Maksymalny prąd sterujący: 35 mA

Czujniki i pomiary

• Woltomierz (AC): 110 V - 240 V
• Dokładność woltomierza: ±10 %
• Amperomierz (AC): 50 mA - 16 A
• Dokładność amperomierza: ±10 %

Pomiar mocy i energii:

• Moc czynna i pozorna
• Energia czynna i pozorna
• Współczynnik mocy
• Przechowywanie danych pomiarowych: Nie
• Wbudowany czujnik temperatury: Tak

Radio - Wi-Fi

Protokół: 802.11 b/g/n

Pasmo RF: 2401 - 2495 MHz

Maksymalna moc RF: < 20 dBm

Zasięg:

• Do 30 m / 100 ft wewnątrz
• Do 50 m / 160 ft na zewnątrz (w zależności od warunków)

Radio - Bluetooth

Protokół: 4.2

Pasmo RF: 2400 - 2483.5 MHz

Maksymalna moc RF: < 4 dBm

Zasięg:

• Do 10 m / 33 ft wewnątrz
• Do 30 m / 100 ft na zewnątrz (w zależności od warunków)

Mikrokontroler

• CPU: Shelly ESP32 C3
• Częstotliwość taktowania: 40 MHz
• Pamięć Flash: 8 MB

Funkcje oprogramowania

• Harmonogramy: 20
• Webhooki (akcje URL): 20 z maks. 5 URL na webhook
• Skrypty: Tak
• Obsługa MQTT: Tak
• Zaawansowane harmonogramy: Tak
• KVS (Key-Value Store): Tak
