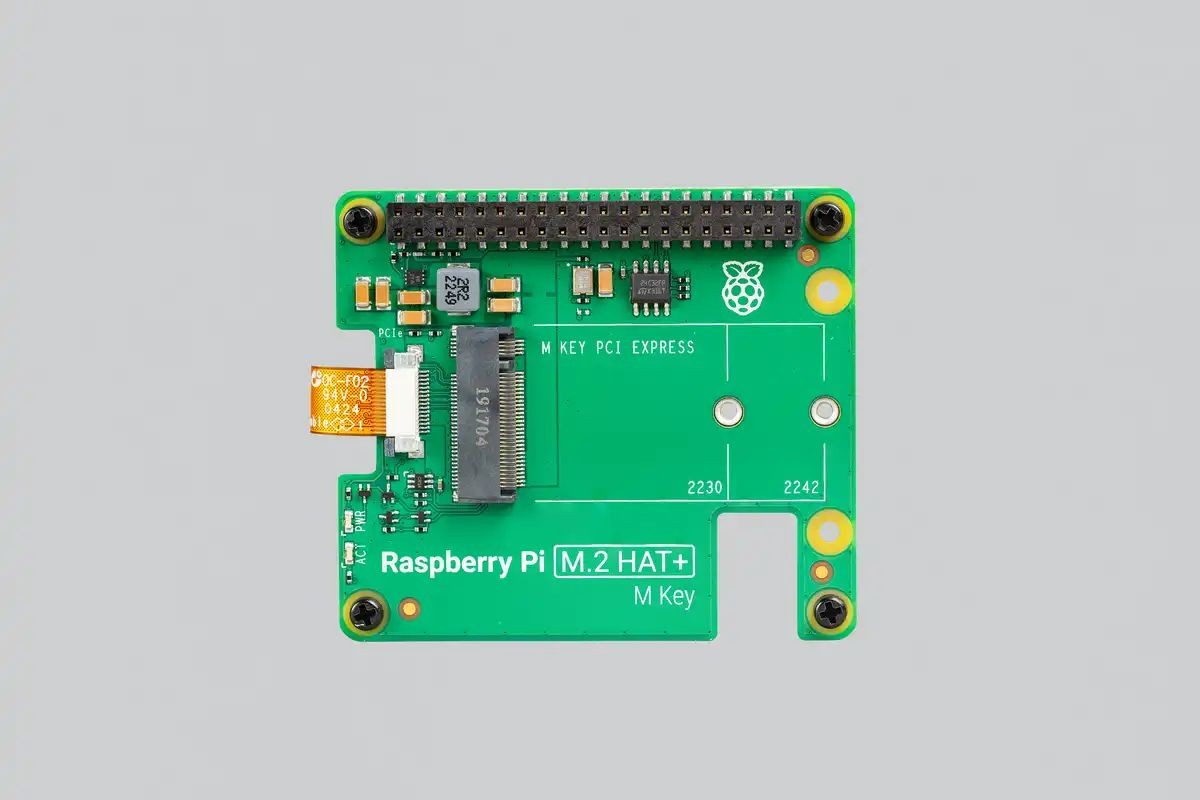

Raspberry Pi M.2 HAT+ do Raspberry Pi 5

Raspberry Pi M.2 HAT+ to oficjalna nakładka rozszerzająca dla Raspberry Pi 5, która umożliwia podłączenie urządzeń M.2 M Key korzystających z interfejsu PCI Express. Dzięki niej można wykorzystać szybki dysk NVMe lub kompatybilne akcesorium PCIe, na przykład akcelerator AI, bez kombinowania z zewnętrznymi adapterami USB.

Moduł łączy się z Raspberry Pi 5 przez 16-pinowe złącze FPC PCIe i jest zgodny ze specyfikacją Raspberry Pi HAT+. To rozwiązanie dla osób, które chcą zbudować szybszy system, serwer domowy, środowisko developerskie albo wydajniejszą platformę do projektów IoT i AI.

Uwaga - M.2 NVMe to nie M.2 SATA

📌 Ta nakładka obsługuje urządzenia M.2 M Key PCIe, w tym dyski NVMe.

Nie jest to adapter do dysków M.2 SATA. Dyski M.2 SATA i M.2 NVMe mogą wyglądać podobnie, ale korzystają z innego interfejsu. Do tego modułu potrzebny jest dysk lub akcesorium M.2 M Key PCIe.

Jeśli posiadany dysk jest oznaczony jako M.2 SATA, B Key albo B+M Key SATA, nie będzie właściwym wyborem do tej nakładki.

Dlaczego warto

• Pozwala podłączyć dysk NVMe lub inne urządzenie M.2 M Key PCIe do Raspberry Pi 5.
• Wykorzystuje jednopasmowy interfejs PCIe 2.0 Raspberry Pi 5.
• Umożliwia transfer danych do 500 MB/s, zależnie od zastosowanego urządzenia i konfiguracji.
• Może zasilać podłączone urządzenie M.2 prądem do 3 A.
• Jest zgodny ze specyfikacją Raspberry Pi HAT+ i automatycznie wykrywany przez aktualne oprogramowanie Raspberry Pi.

Do szybszego systemu i projektów PCIe

Najczęstsze zastosowanie Raspberry Pi M.2 HAT+ to uruchomienie Raspberry Pi 5 z szybkiego dysku NVMe lub użycie takiego dysku jako magazynu danych. W praktyce oznacza to sprawniejsze działanie systemu, wygodniejszą pracę z plikami i lepsze warunki do projektów serwerowych.

Moduł sprawdzi się również z kompatybilnymi akcesoriami M.2 M Key PCIe, takimi jak wybrane akceleratory AI. To rozszerzenie kierowane do użytkowników, którzy chcą wycisnąć z Raspberry Pi 5 więcej niż z klasycznej konfiguracji opartej wyłącznie na karcie microSD.

Kompatybilność

• Kompatybilna platforma: Raspberry Pi 5
• Interfejs połączenia z Raspberry Pi 5: 16-pinowe złącze FPC PCIe, raster 0,5 mm
• Obsługiwany interfejs: PCI Express 2.0 x1
• Obsługiwane urządzenia: M.2 M Key PCIe
• Obsługiwane dyski: M.2 NVMe SSD
• Obsługiwane formaty w wersji standardowej: 2230 i 2242
• Nieobsługiwane dyski: M.2 SATA SSD

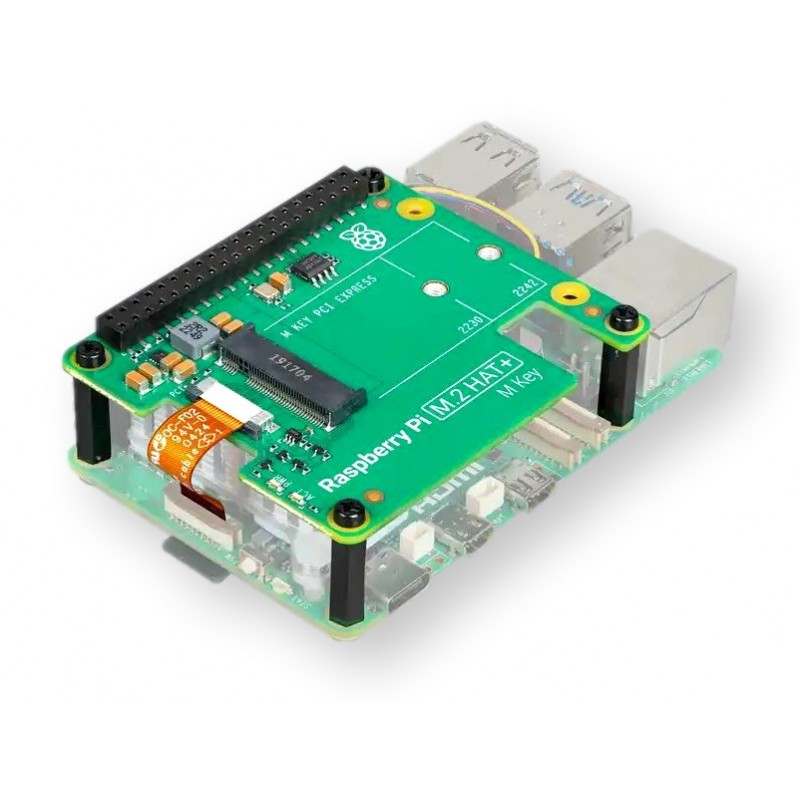

Montaż z Raspberry Pi 5

Standardowa płytka Raspberry Pi M.2 HAT+ jest dostarczana z elementami montażowymi, które pozwalają zamocować ją na Raspberry Pi 5. W zestawie znajduje się między innymi kabel taśmowy, złącze 16 mm do układania w stos oraz dystanse i śruby.

Konstrukcja została przygotowana tak, aby umożliwić montaż z Raspberry Pi 5 z zainstalowanym aktywnym chłodzeniem Raspberry Pi. To istotne przy projektach, w których minikomputer pracuje dłużej lub pod większym obciążeniem.

Ważne przed zakupem

Do działania wymagane jest Raspberry Pi 5 oraz kompatybilne urządzenie M.2 M Key PCIe. Sama nakładka nie jest dyskiem i nie zastępuje nośnika danych.

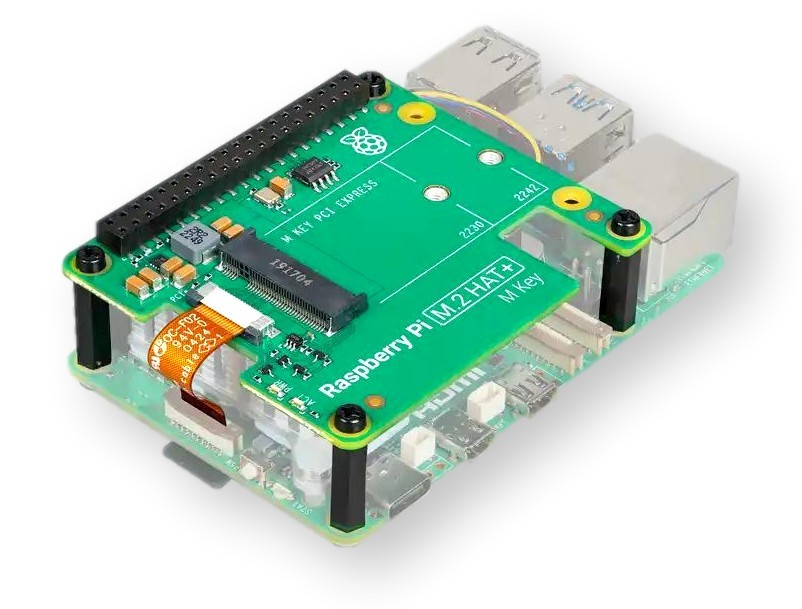

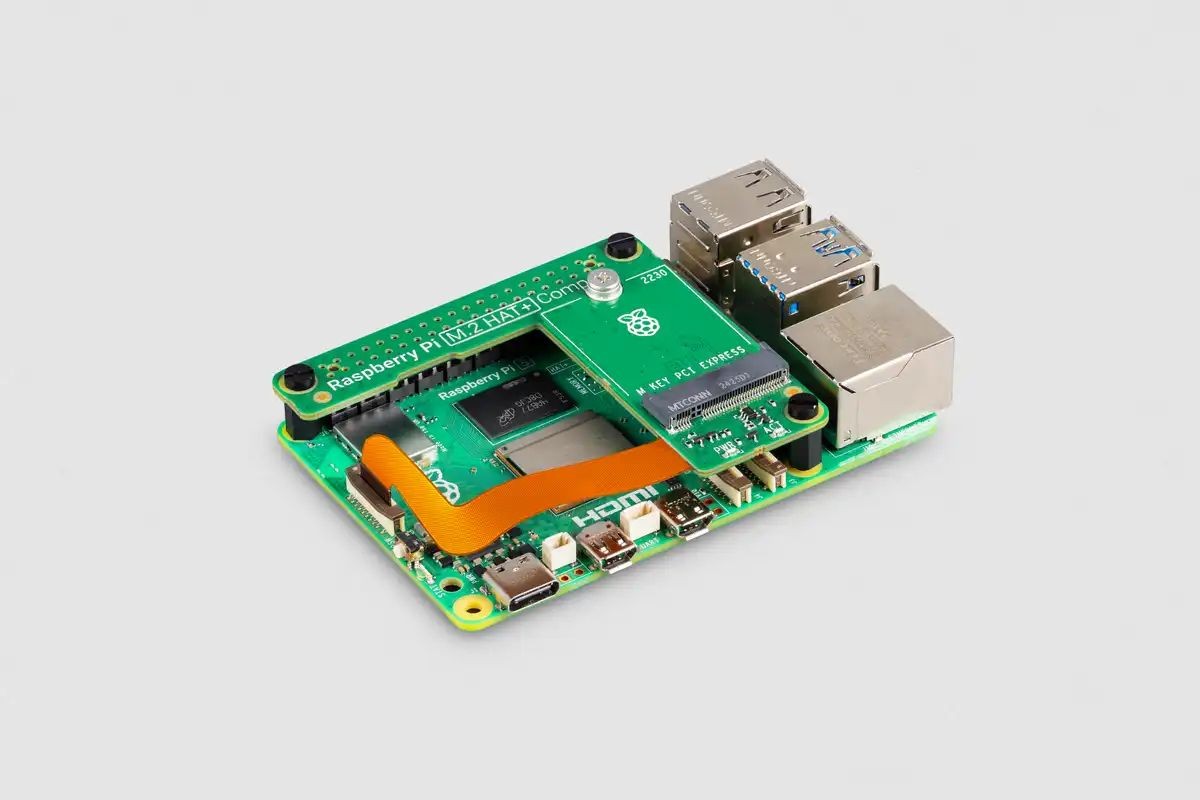

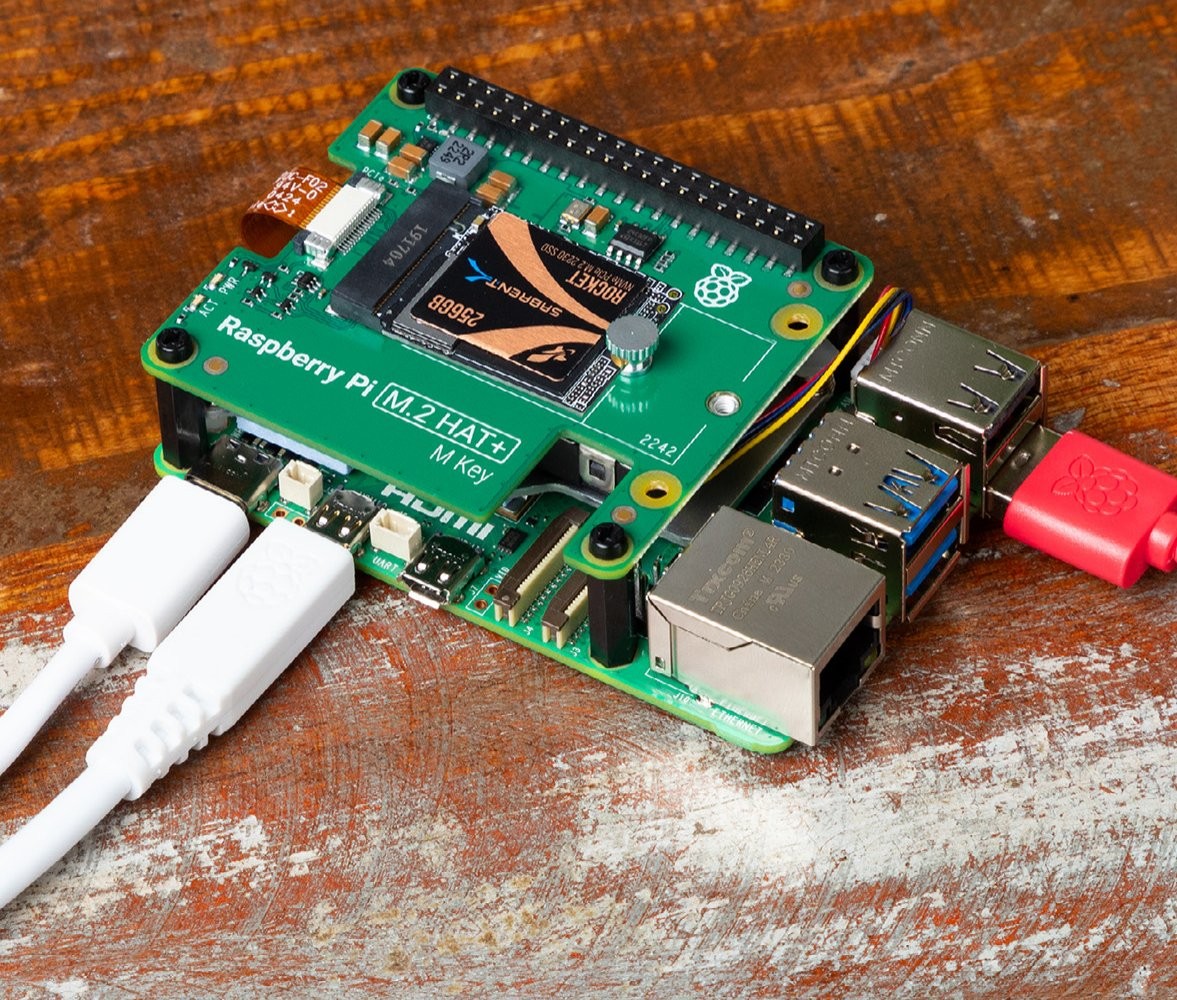

Dysk M.2 widoczny na zdjęciu pełni funkcję poglądową i pokazuje sposób montażu urządzenia M.2 na nakładce. Przed montażem należy sprawdzić, czy wybrany nośnik jest zgodny z interfejsem PCIe oraz obsługiwanym formatem długości.

Zastosowania

• Uruchamianie Raspberry Pi 5 z dysku NVMe.
• Szybszy magazyn danych dla systemu, aplikacji i projektów.
• Serwer domowy, mały NAS, automatyzacje, Docker lub środowisko developerskie.
• Projekty AI z kompatybilnymi akceleratorami M.2 M Key PCIe.
• Rozbudowa Raspberry Pi 5 w projektach IoT, edukacyjnych i półprofesjonalnych.

Co znajduje się w zestawie

• Raspberry Pi M.2 HAT+.
• Kabel taśmowy do połączenia z Raspberry Pi 5.
• Złącze 16 mm do układania w stos.
• Gwintowane podkładki dystansowe i śruby montażowe.
• Radełkowana śruba z podwójnym kołnierzem do mocowania urządzenia M.2.

Parametry techniczne

• Producent: Raspberry Pi
• Model: Raspberry Pi M.2 HAT+
• Kompatybilność: Raspberry Pi 5
• Interfejs Raspberry Pi 5: PCIe 2.0 x1 przez 16-pinowe złącze FPC
• Interfejs urządzenia: M.2 M Key PCI Express
• Maksymalna prędkość transferu: do 500 MB/s
• Obsługiwane formaty urządzeń M.2: 2230 i 2242
• Maksymalne zasilanie urządzenia M.2: do 3 A
• Diody LED: zasilanie i aktywność
• Zgodność: specyfikacja Raspberry Pi HAT+
• Temperatura pracy: od 0°C do 50°C

Podsumowanie

Raspberry Pi M.2 HAT+ to rozszerzenie, które pozwala wykorzystać potencjał interfejsu PCIe w Raspberry Pi 5. Jeśli chcesz pracować z dyskiem NVMe, przyspieszyć uruchamianie systemu albo zbudować bardziej zaawansowany projekt z urządzeniem M.2 PCIe, ta nakładka jest jednym z najbardziej sensownych i uporządkowanych sposobów rozbudowy Raspberry Pi 5.

Pamiętaj: ten moduł jest do M.2 M Key PCIe/NVMe, a nie do M.2 SATA.
