Czujnik wilgotności gleby Kitronik do micro:bit

Prosta płytka czujnika wilgotności gleby przeznaczona do współpracy z BBC micro:bit. Umożliwia wykrywanie poziomu wilgoci w ziemi, dzięki czemu świetnie sprawdza się w projektach edukacyjnych, automatycznego podlewania, eksperymentach szkolnych oraz nauce podstaw elektroniki i programowania.

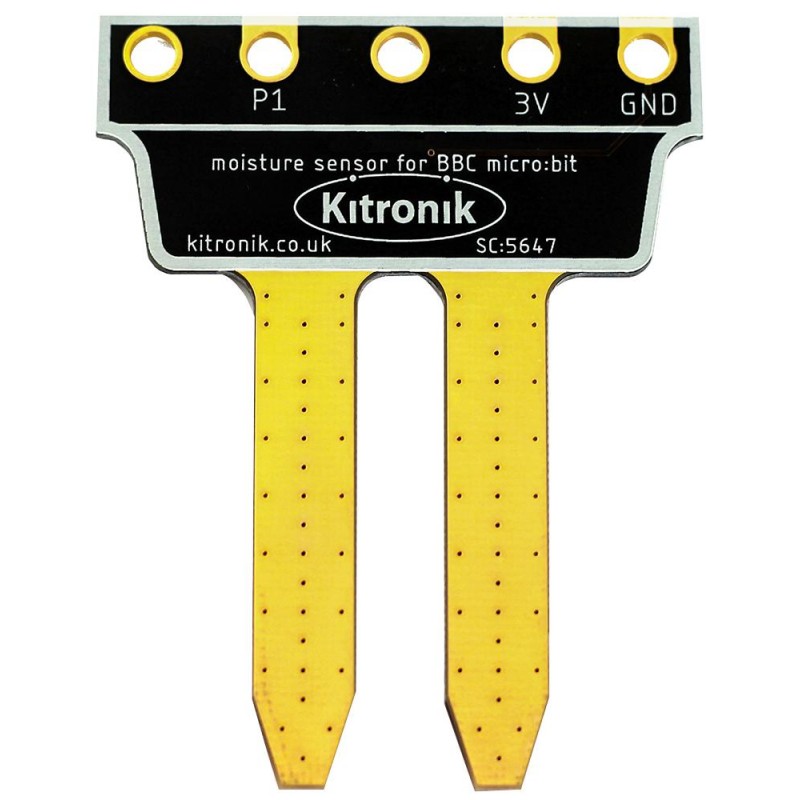

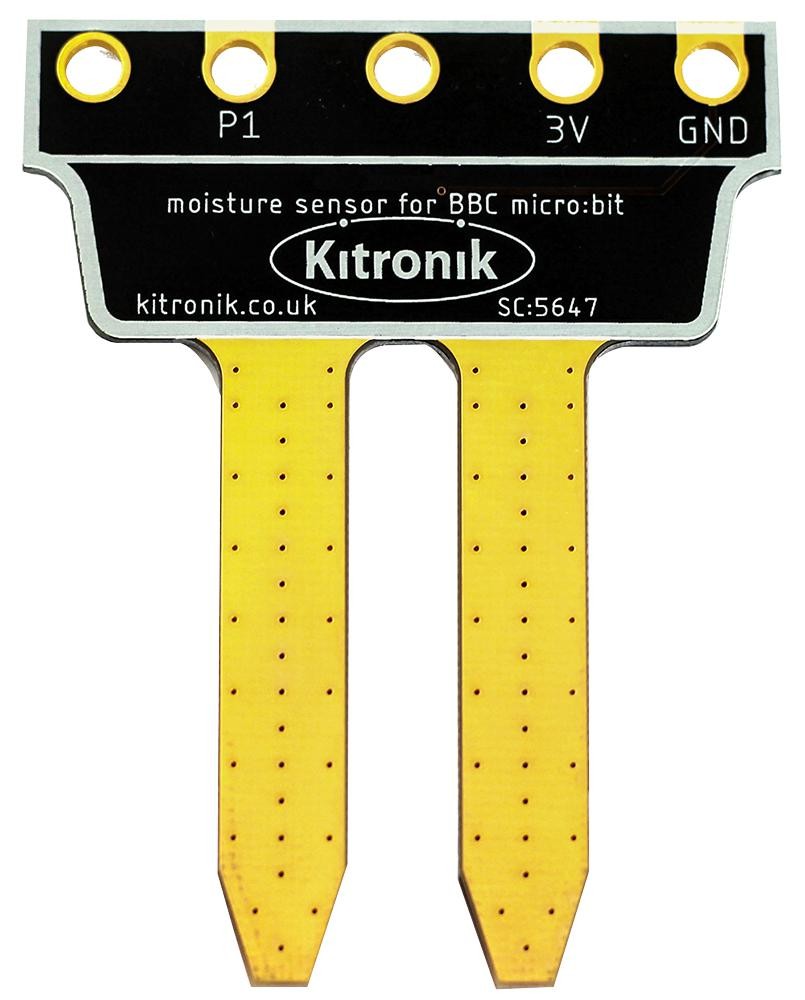

Czujnik ma formę ostrzowej sondy, którą można bezpośrednio umieścić w glebie. Po zamontowaniu płytki micro:bit urządzenie może odczytywać sygnał analogowy odpowiadający poziomowi wilgotności.

Najważniejsze cechy

• Czujnik wilgotności gleby przeznaczony do BBC micro:bit
• Prosta konstrukcja typu ostrzowa sonda do umieszczenia w ziemi
• Odczyt wilgotności jako sygnał analogowy
• Wyprowadzenie sygnału na pin P1 płytki micro:bit
• Zasilanie bezpośrednio z micro:bit
• Możliwość wykorzystania z przewodami krokodylkowymi
• Idealny do nauki programowania, elektroniki i podstaw automatyki
• Kompaktowe wymiary ułatwiające montaż w małych projektach

Zastosowania

• Projekty edukacyjne z BBC micro:bit
• Pomiar wilgotności gleby w doniczce
• Prosty system przypominający o podlewaniu roślin
• Eksperymenty szkolne z elektroniką i programowaniem
• Nauka odczytu wartości analogowych
• Projekty STEM, IoT i smart garden

Jak działa czujnik?

Każda z dwóch ostrzowych sond przewodzi elektryczność. Gdy gleba jest bardziej wilgotna, przewodność między sondami jest większa, a micro:bit może odczytać zmianę jako wartość analogową.

Sygnał z czujnika jest wyprowadzany na pin P1, a wynik pomiaru mieści się w zakresie od 0 V dla bardzo suchej gleby do około 3 V dla gleby mokrej. Dzięki temu można łatwo przygotować prosty program, który pokaże poziom wilgotności lub uruchomi alarm, ikonę, diody LED albo inne urządzenie sterujące.

Montaż

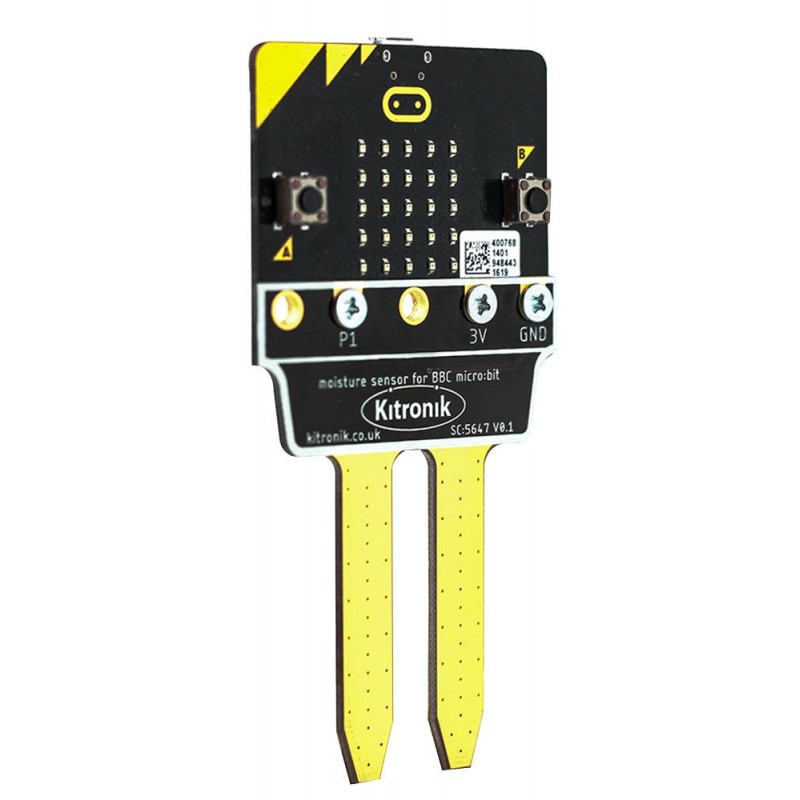

Płytkę micro:bit należy zamontować bezpośrednio na czujniku, korzystając z pól opisanych jako P1, 3V oraz GND. Połączenie można wykonać także za pomocą przewodów krokodylkowych.

Czujnik należy umieścić ostrzami w glebie. Sama płytka micro:bit nie jest elementem zestawu i należy ją dokupić osobno.

Parametry techniczne

• Producent: Kitronik
• Typ produktu: czujnik wilgotności gleby
• Kompatybilność: BBC micro:bit
• Sygnał pomiarowy: analogowy
• Wyjście sygnału: pin P1
• Zakres sygnału: od 0 V do około 3 V
• Zasilanie: z płytki micro:bit
• Montaż: bezpośrednio do micro:bit lub przez przewody krokodylkowe
• Wymiary: 68 x 53 x 1,6 mm

W zestawie

• Czujnik wilgotności gleby Kitronik do BBC micro:bit

Ważna informacja

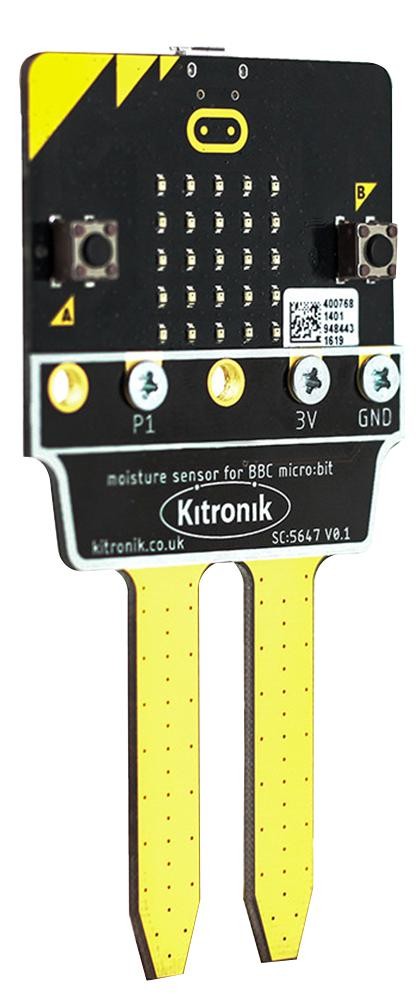

Płytka BBC micro:bit widoczna na zdjęciu służy do prezentacji sposobu montażu i nie jest elementem zestawu. Należy ją dokupić osobno.
