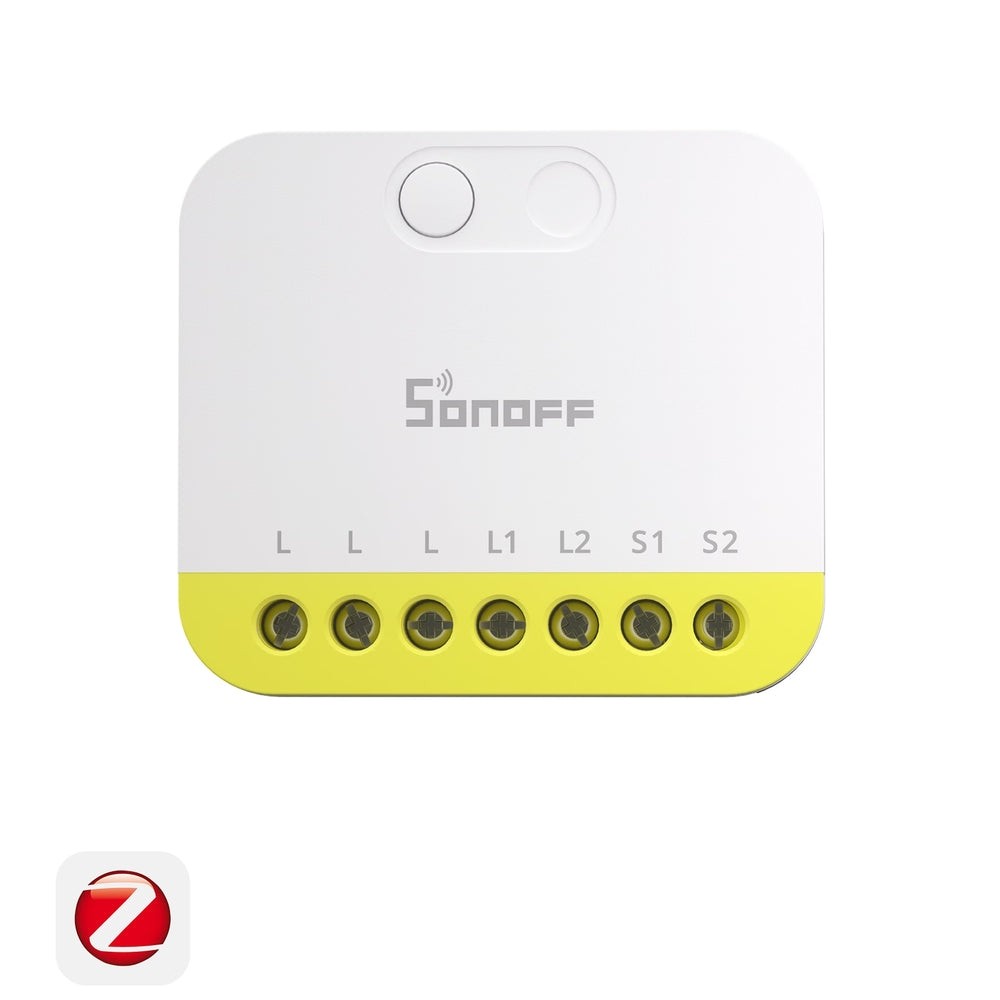

SONOFF MINI DUO-L MINI-ZB2GS-L 2-kanałowy przełącznik Zigbee bez przewodu neutralnego

SONOFF MINI DUO-L to kompaktowy, 2-kanałowy inteligentny przełącznik Zigbee 3.0 do sterowania oświetleniem. Moduł nie wymaga przewodu neutralnego, dlatego sprawdzi się szczególnie w starszych instalacjach, gdzie w puszce przełącznika dostępny jest tylko przewód fazowy.

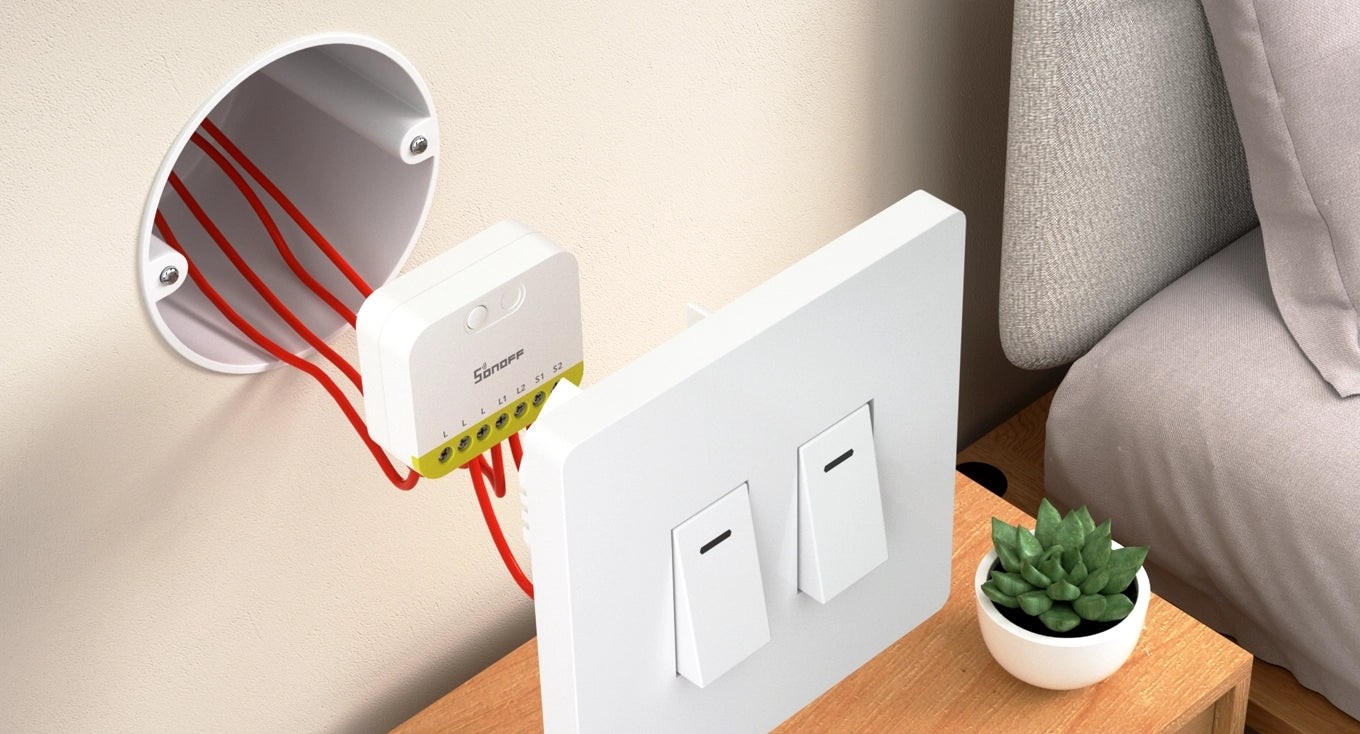

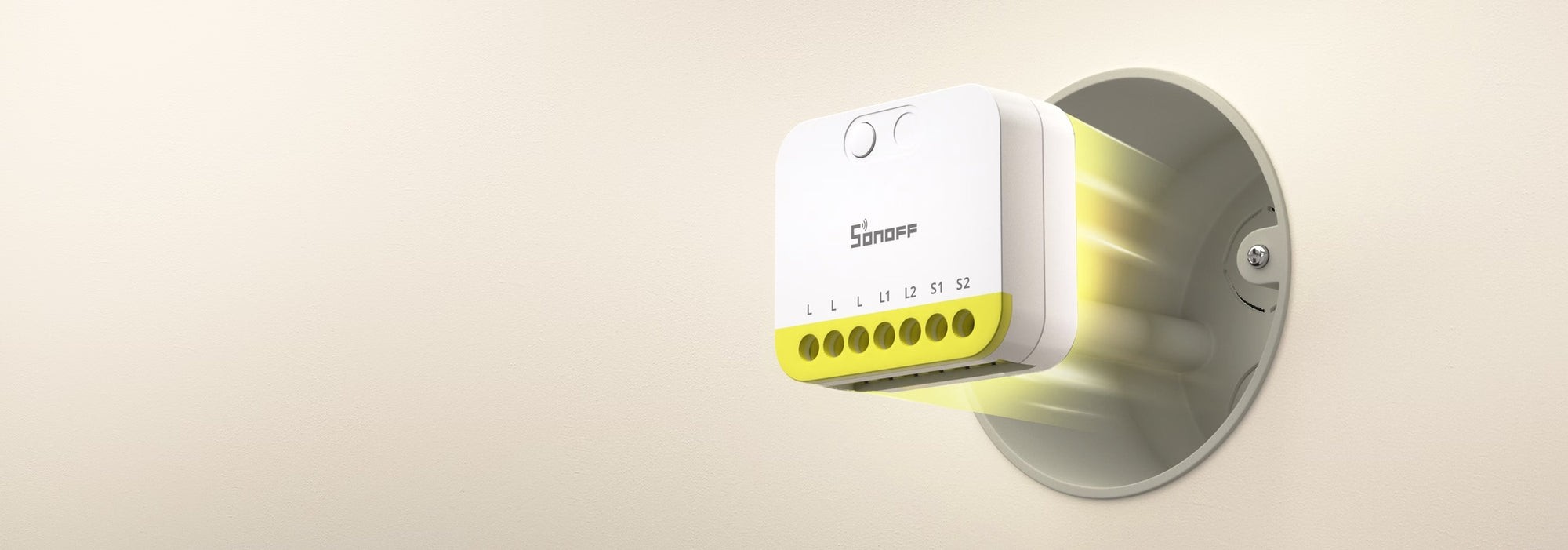

Dzięki małym wymiarom można go zamontować w standardowych puszkach instalacyjnych, w tym w europejskich puszkach 60 mm. To praktyczny sposób na modernizację klasycznych włączników światła bez kucia ścian, prowadzenia dodatkowych przewodów i elektrycznego archeologicznego wykopaliska.

Najważniejsze cechy i zalety

• 2 niezależne kanały sterowania - możliwość obsługi dwóch obwodów oświetleniowych z jednego modułu.
• Brak wymaganego przewodu neutralnego - łatwiejszy montaż w starszych instalacjach elektrycznych.
• Zigbee 3.0 - stabilna i energooszczędna komunikacja z kompatybilną bramką Zigbee.
• Łączne obciążenie do 12 A - elastyczne sterowanie dwoma kanałami przy zachowaniu limitów producenta.
• Obsługa obciążeń od 3 W - praca z nowoczesnym oświetleniem LED o niskiej mocy.

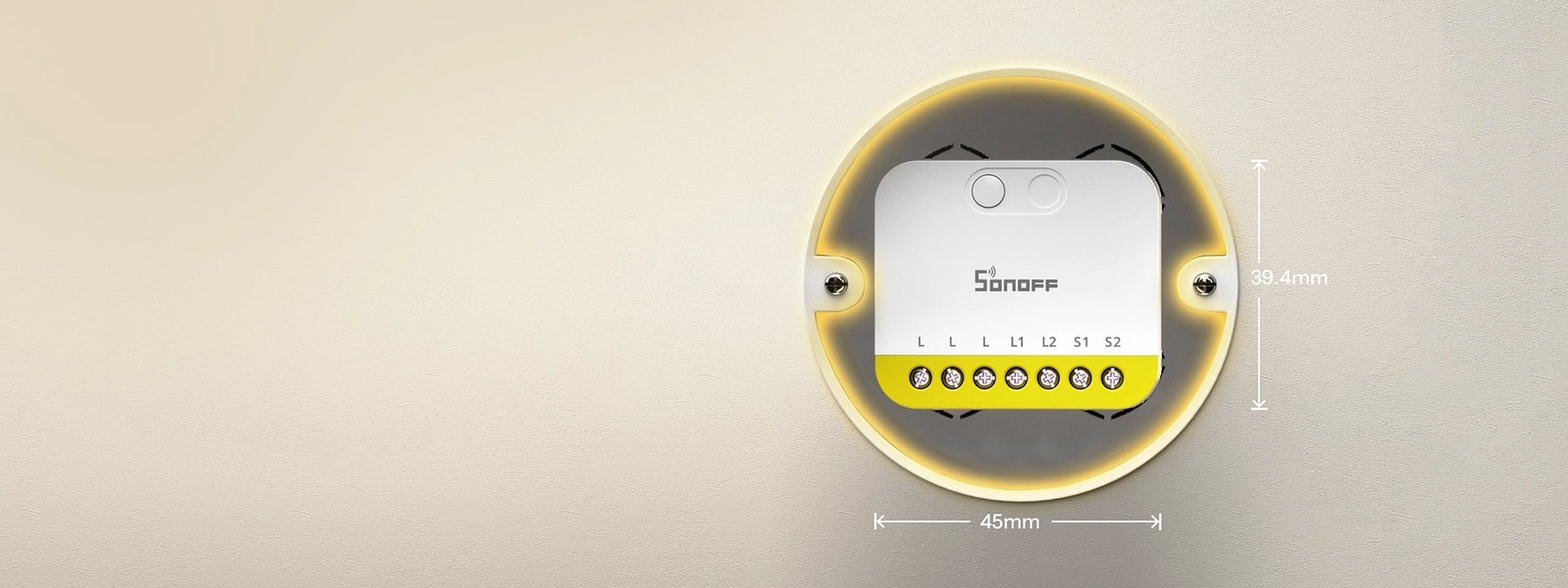

• Kompaktowa obudowa - wymiary 45 x 39,4 x 16,8 mm ułatwiają montaż w ograniczonej przestrzeni.
• Różne typy przełączników zewnętrznych - obsługa przełącznika kołyskowego, chwilowego oraz SPDT.
• Tryb odłączania przekaźnika - możliwość użycia fizycznego przełącznika jako wyzwalacza scen.
• Automatyzacje i harmonogramy - sterowanie według czasu, scen lub warunków ustawionych w systemie smart home.

Zastosowanie

• Salon i pokój dzienny - sterowanie dwoma strefami oświetlenia.
• Korytarz i klatka schodowa - wygodne sterowanie światłem w układach dwukierunkowych.
• Sypialnia - automatyzacja światła głównego i dodatkowego.
• Kuchnia - osobne sterowanie oświetleniem roboczym i głównym.
• Starsze instalacje - modernizacja bez konieczności doprowadzania przewodu neutralnego.

Bez przewodu neutralnego

MINI DUO-L został zaprojektowany do instalacji, w których w puszce przełącznika nie ma przewodu neutralnego. To duża zaleta przy modernizacji mieszkań i domów, gdzie klasyczne okablowanie nie było przygotowane pod moduły smart home.

Urządzenie pozwala dodać inteligentne sterowanie oświetleniem bez przebudowy instalacji. Wymagana jest jednak kompatybilna bramka Zigbee, ponieważ moduł nie łączy się bezpośrednio z Wi-Fi.

Sterowanie dwoma obwodami

Moduł ma dwa niezależne kanały, dzięki czemu może sterować dwoma lampami lub dwoma obwodami oświetlenia. Sprawdzi się na przykład przy podwójnym włączniku w salonie, kuchni, korytarzu, pokoju lub przy sterowaniu światłem na dwóch poziomach.

Maksymalne obciążenie łączne: 12 A dla obciążenia rezystancyjnego.

Obsługa różnych przełączników

MINI DUO-L współpracuje z kilkoma typami zewnętrznych przełączników ściennych, co ułatwia dopasowanie modułu do istniejącej instalacji.

• Przełącznik kołyskowy - klasyczny włącznik ścienny.
• Przełącznik chwilowy - przycisk monostabilny.
• Przełącznik SPDT - rozwiązanie przydatne w instalacjach schodowych i dwukierunkowych.

Automatyzacje smart home

Po dodaniu modułu do systemu Zigbee możesz sterować oświetleniem z aplikacji, ustawiać harmonogramy, timery i sceny automatyczne. Przykładowo światło może włączać się o zachodzie słońca, wyłączać po określonym czasie albo reagować na inne urządzenia Zigbee.

Sterowanie głosowe jest możliwe przez kompatybilne platformy i bramki, na przykład Amazon Alexa lub Google Assistant, zależnie od używanego ekosystemu.

Różne Typy Przełączników do Twojej Dyspozycji

Wysoce elastyczne i kompatybilne z różnymi zewnętrznymi typami przełączników, zapewniając szeroką zastosowalność i zdolność adaptacji, aby sprostać wszystkim Twoim potrzebom.

Przełącznik kołyskowy

Przełącznik chwilowy

przełącznik SPDT

Tryb odłączania przekaźnika

Funkcja odłączania przekaźnika pozwala rozdzielić działanie fizycznego przełącznika od bezpośredniego sterowania obciążeniem. Dzięki temu przycisk na ścianie może działać jako inteligentny wyzwalacz scen, a nie tylko zwykły włącznik lampy.

To szczególnie przydatne przy inteligentnych źródłach światła, gdzie nie zawsze chcesz fizycznie odcinać zasilanie, ale nadal chcesz używać przycisku na ścianie do sterowania scenami.

Włącz odłączanie przekaźnika, aby bez wysiłku oddzielić obsługę zewnętrznego przełącznika od sterowania inteligentnym urządzeniem. Zamień swój fizyczny przycisk przełącznika w inteligentne wyzwalacze dla scen oświetleniowych — idealne rozwiązanie dla inteligentnych żarówek.

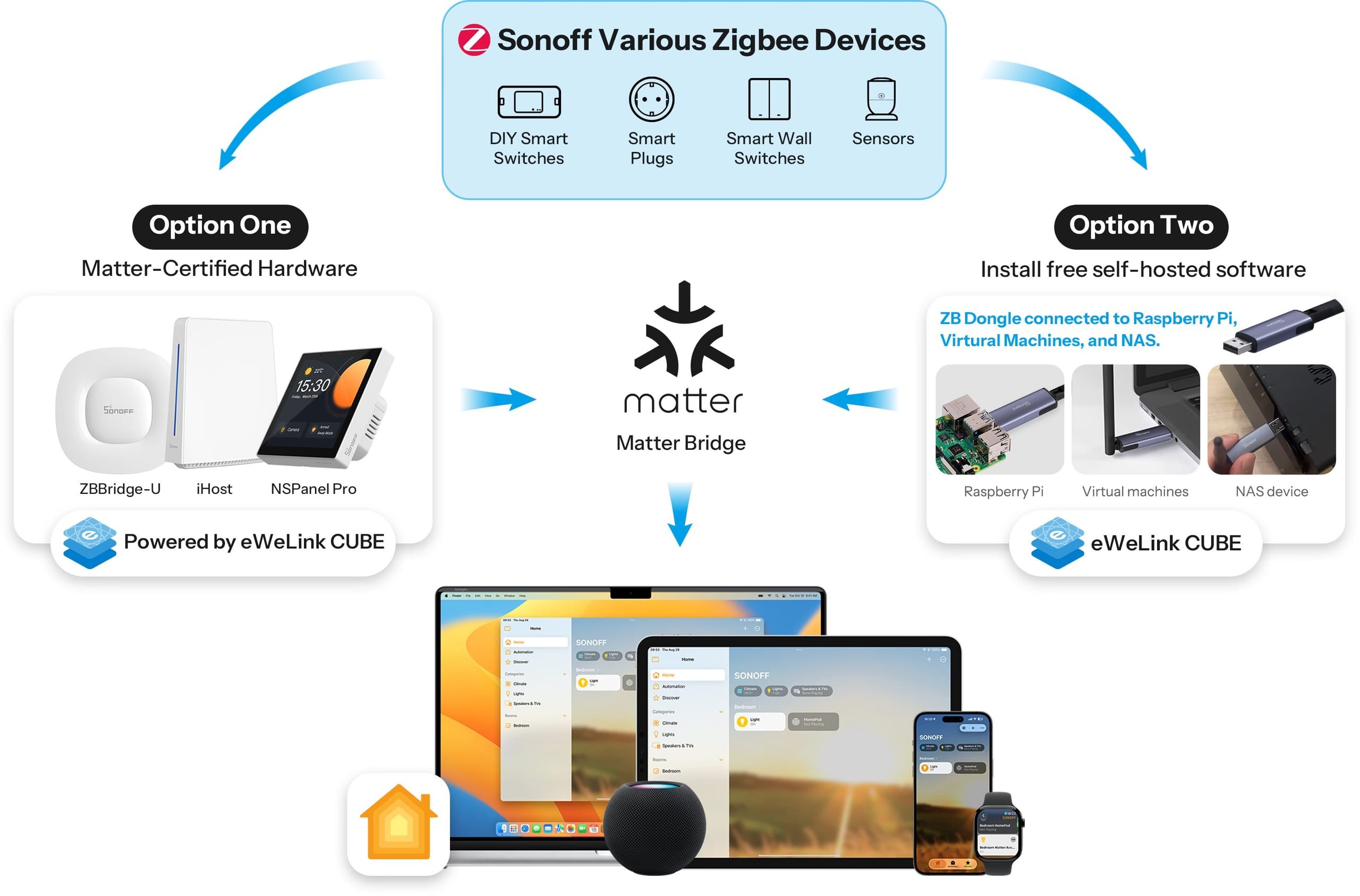

Integracja z Home Assistant i Apple Home

MINI DUO-L korzysta z protokołu Zigbee 3.0, dlatego może być integrowany z zewnętrznymi systemami smart home przez kompatybilną bramkę lub koordynator Zigbee.

Home Assistant: integracja możliwa przez kompatybilny koordynator Zigbee oraz rozwiązania takie jak ZHA lub Zigbee2MQTT.

Apple Home: możliwa przez most Matter, na przykład kompatybilną bramkę SONOFF lub eWeLink CUBE. Moduł sam w sobie nie jest urządzeniem Matter i nie łączy się bezpośrednio z Apple Home bez odpowiedniego mostu.

Integracja z platformami zewnętrznymi

Oparty na standardowym protokole Zigbee 3.0, płynnie integruje się z zewnętrznymi platformami open source, dzięki czemu idealnie spełnia potrzeby automatyki domowej.

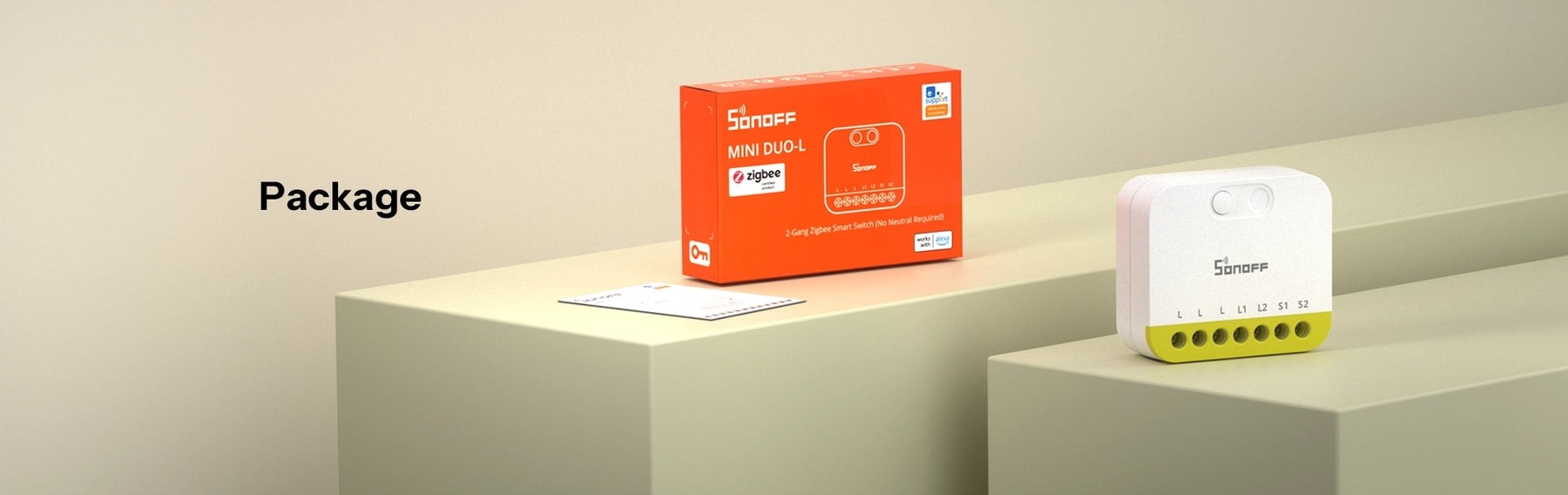

OPAKOWANIE

Ważne informacje montażowe

• Wymagana bramka Zigbee: moduł nie działa samodzielnie z routerem Wi-Fi.
• Brak przewodu neutralnego: urządzenie jest przeznaczone do instalacji bez N.
• Nie podłączać modułu przeciwmigotaniowego: producent wskazuje, że MINI DUO-L nie obsługuje zewnętrznych modułów tłumienia migotania.
• Montaż elektryczny: urządzenie pracuje na napięciu sieciowym, dlatego instalację powinien wykonać wykwalifikowany instalator.

Parametry techniczne

• Producent: SONOFF
• Nazwa produktu: MINI DUO-L
• Seria: MINI Extreme
• Model: MINI-ZB2GS-L
• Typ: 2-kanałowy inteligentny przełącznik Zigbee bez przewodu neutralnego
• MCU: EFR32MG22
• Łączność: Zigbee 3.0, IEEE 802.15.4
• Napięcie wejściowe: 100-240 V AC, 50/60 Hz
• Obciążenie na kanał: 8 A
• Maksymalne obciążenie łączne: 12 A, obciążenie rezystancyjne
• Obciążenie LED: 300 W przy 240 V na kanał, 150 W przy 100 V na kanał
• Łączne obciążenie LED: 600 W przy 240 V, 300 W przy 100 V
• Minimalne obciążenie: 3 W
• Przewód neutralny: niewymagany
• Temperatura pracy: -10°C do 40°C
• Wilgotność pracy: 5% do 95% RH, bez kondensacji
• Materiał obudowy: PC
• Waga netto: 33 g
• Wymiary: 45 x 39,4 x 16,8 mm
• Certyfikaty: CE, FCC, RoHS

Obsługiwane typy obciążeń

• Żarówki tradycyjne - standardowe obciążenie oświetleniowe.
• Żarówki LED - z zachowaniem limitów mocy producenta.
• Żarówki halogenowe - z wyjątkiem halogenów niskonapięciowych MLV.
• Świetlówki kompaktowe CFL - zgodnie z dopuszczalnym obciążeniem urządzenia.
