Shelly 1 Mini Gen4

Kompaktowy, inteligentny przełącznik nowej generacji firmy Shelly do sterowania oświetleniem i małymi urządzeniami o natężeniu do 8 A. Wyposażony w chip Shelly i obsługujący łączność wieloprotokołową: Wi-Fi, Zigbee, Bluetooth, Matter.

Główne cechy

• Nowość - Łączność wieloprotokołowa: Wybierz spośród Wi-Fi, Zigbee i Bluetooth
• Nowość - Certyfikowany przez Matter
• Obsługuje do 8 A przy 240 V AC i 5 A przy 30 V DC
• Styki bezpotencjałowe - opcja do sterowania stycznikiem
• Idealny do montażu za istniejącymi przełącznikami i gniazdkami
• Wzmacniacz zasięgu Wi-Fi i Zigbee oraz bramka Bluetooth
• Obsługuje harmonogramy, sceny i lokalne akcje
• Obsługuje skrypty, HTTPS, MQTTS, gniazda sieciowe przychodzące i wychodzące
• Nie jest wymagany hub! Łatwe sterowanie za pomocą aplikacji Shelly Smart Control, większości platform i protokołów, a także asystentów głosowych. Używaj go z Alexą, Home Assistant lub preferowaną platformą automatyzacji.

Identyfikacja urządzenia

• Nazwa urządzenia: Shelly 1 Mini Gen4
• Model urządzenia: S4SW-001X8EU
• SSID urządzenia: Shelly1MiniG4-XXXXXXXXXXXX
• Identyfikator modelu BLE: 0x1030

Krótki opis

Shelly 1 Mini Gen4 to inteligentny przełącznik o niewielkich rozmiarach z bezpotencjałowymi stykami, który umożliwia zdalne sterowanie urządzeniami elektrycznymi za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej. Może działać samodzielnie w lokalnej sieci Wi-Fi lub może być obsługiwany za pośrednictwem usług automatyki domowej w chmurze. Urządzenie jest ulepszoną wersją Shelly 1 Mini Gen3 z bardziej zaawansowanym procesorem i łącznością Zigbee. Dostęp do urządzenia Shelly 1 Mini Gen4, sterowanie nim i monitorowanie go jest możliwe zdalnie z dowolnego miejsca, w którym użytkownik ma dostęp do Internetu, pod warunkiem, że urządzenie jest podłączone do routera Wi-Fi i Internetu. Można go montować w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi i przełącznikami światła lub w innych miejscach o ograniczonej przestrzeni. Shelly 1 Mini Gen4 ma wbudowany interfejs sieciowy, który może być używany do monitorowania i kontrolowania urządzenia, a także do dostosowywania jego ustawień. Urządzenie ma wieloprotokołowy bezprzewodowy MCU, który zapewnia łączność Zigbee i Bluetooth, zapewniając bezpieczne połączenie. To urządzenie jest kompatybilne z Matter.

Główne cechy

• Łączność Wi-Fi: Urządzenie może łączyć się z domową siecią Wi-Fi, umożliwiając zdalne monitorowanie danych dotyczących wilgotności i temperatury za pomocą aplikacji na smartfonie lub innych kompatybilnych urządzeń.
• Integracja z platformami inteligentnego domu: Możesz zintegrować Shelly 1 Mini Gen4 z popularnymi platformami inteligentnego domu, w tym Google, Alexa i Samsung SmartThings. Umożliwia to sterowanie głosowe i automatyzację za pośrednictwem tych platform.
• Łączność Bluetooth: Bramka Bluetooth i BLE są dostępne w celach integracyjnych, co może być przydatne w trakcie procesu konfiguracji.
• Przyjazny dla użytkownika interfejs: Urządzenie posiada przyjazny dla użytkownika interfejs z przyciskiem resetowania umożliwiającym ręczną interakcję.
• Ulepszony procesor: Ulepszony procesor i łączność Zigbee zapewniają lepszą wydajność.
• Łączność Zigbee: Dostępność protokołu Zigbee jest dostosowana do potrzeb użytkowników, co może okazać się przydatne w trakcie procesu konfiguracji.
• Łączność bezprzewodowa: Urządzenie obsługuje protokoły Wi-Fi (802.11 b/g/n), Bluetooth 5.0 i Zigbee z określonym zasięgiem wewnątrz i na zewnątrz pomieszczeń.
• Styk bezpotencjałowy: umożliwia włączanie i wyłączanie urządzeń o niższym napięciu.
• BLE Gateway: Most między urządzeniami Shelly BLU a szerszym ekosystemem Shelly. Odbiera sygnały Bluetooth i wysyła je do chmury lub lokalnie do innego urządzenia bez Bluetooth.
• Wzmacniacz zasięgu Zigbee dla urządzeń IoT: Wzmacniacz zasięgu Zigbee służy do zwiększania zasięgu sieci Zigbee poprzez odbieranie sygnału Zigbee, wzmacnianie jego mocy, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Wzmacniacz sygnału WiFi dla urządzeń IoT: Wzmacniacz sygnału WiFi służy do zwiększania zasięgu sieci WiFi poprzez odbieranie bieżącego sygnału WiFi, wzmacnianie jego siły, a następnie przesyłanie wzmocnionego sygnału na większy obszar.
• Skrypty: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Szeroki zakres integracji: Urządzenie można zintegrować z systemami domowymi innych firm, udokumentowanym interfejsem API HTTP, protokołem MQTT, Web Hooks przez HTTP i HTTPS, protokołem UDP
• Harmonogramy: Umożliwia planowanie złożonych operacji wykonywanych w zdefiniowanym oknie czasowym. Użytkownicy mogą określać okna czasowe na podstawie daty, pory dnia, dni tygodnia, godzin, minut i sekund.
• Komponenty wirtualne: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
• Obsługa sieci KNX/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Przykłady zastosowań

• Zdalne sterowanie urządzeniami: Włączaj i wyłączaj urządzenia elektryczne zdalnie za pomocą telefonu komórkowego, tabletu, komputera lub systemu automatyki domowej.
• Wygodne połączenie z Internetem: Uzyskaj dostęp do urządzeń i steruj nimi z dowolnego miejsca z dostępem do Internetu, pod warunkiem, że Shelly 1 Mini Gen4 jest podłączony do routera Wi-Fi.

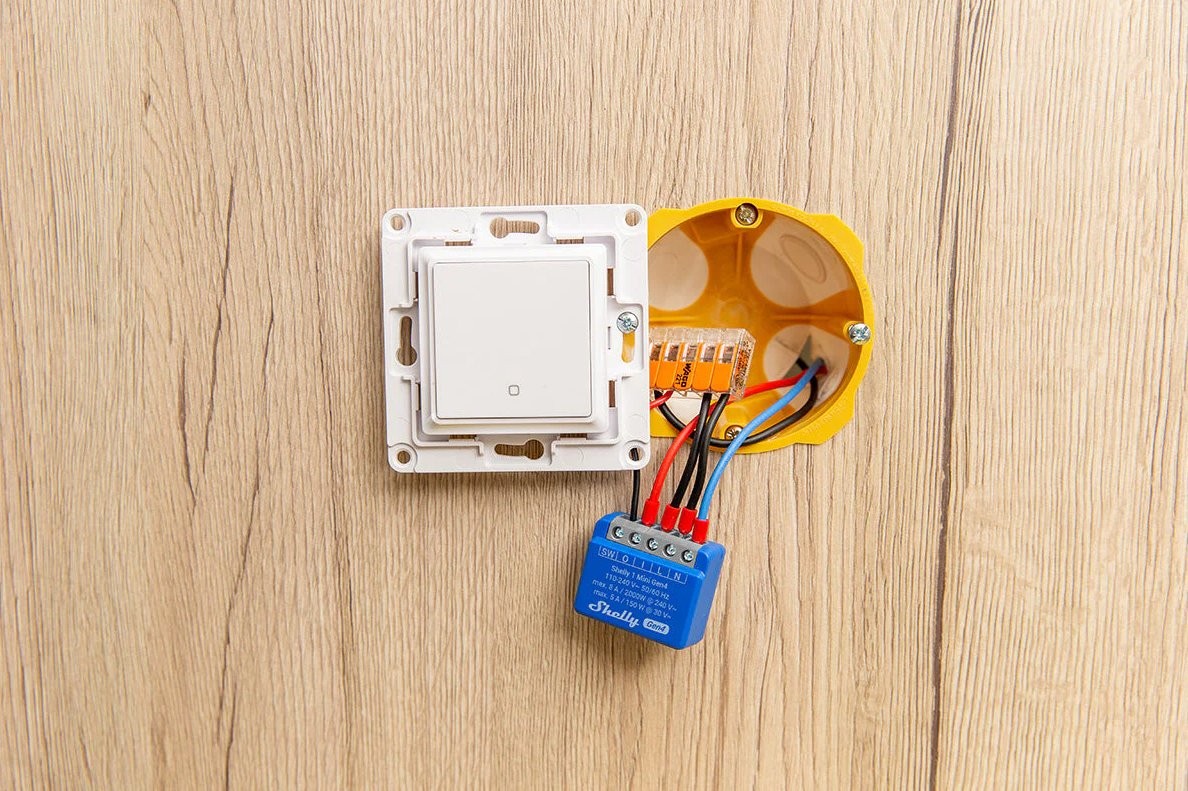

• Modernizacja oszczędzająca miejsce: Inteligentny przełącznik można zamontować w standardowych puszkach elektrycznych, za gniazdkami elektrycznymi, włącznikami światła lub w innych miejscach o ograniczonej przestrzeni.
• Automatyka domowa: Shelly 1 Mini Gen4 umożliwia automatyczne sterowanie urządzeniami elektrycznymi, zapewniając przyjemniejsze i bardziej relaksujące doznania.

Integracje

Obsługiwane możliwości Amazon Alexa

• Tak

Obsługiwane cechy Google Smart Home

• Tak

Obsługiwane możliwości Samsung SmartThings

• Tak

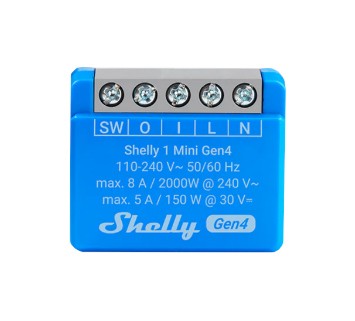

Interfejsy elektryczne urządzeń

Wejścia

• 1 wejście przełącznika/przycisku na zacisku śrubowym
• 1 styki bezpotencjałowe wejście przekaźnika na zacisku śrubowym
• 2 wejścia zasilania na zaciskach śrubowych: N i L

Wyjścia

• 1 wyjście przekaźnikowe styków bezpotencjałowych na zacisku śrubowym

Łączność

• Wi-Fi
• Bluetooth
• Zigbee

Funkcje bezpieczeństwa

• Zabezpieczenie przed przegrzaniem

Obsługiwane typy obciążeń

• Rezystancyjne (żarówki, urządzenia grzewcze)
• Pojemnościowe (banki kondensatorów, sprzęt elektroniczny, kondensatory rozruchowe silników)
• Indukcyjne (sterowniki oświetlenia LED, transformatory, wentylatory, lodówki, klimatyzatory)

Specyfikacje

Fizyczne

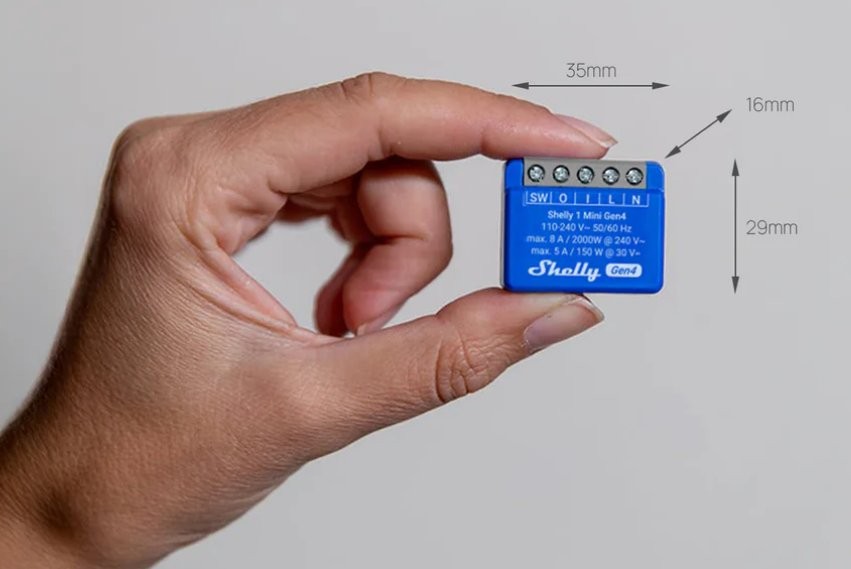

• Rozmiar (wys. x szer. x gł.): 29x34x16 ±0,5 mm / 1,34x1,11x0,63 ±0,02 cala
• Waga: 19 ±1 g / 0,65 ±0,04 uncji
• Maksymalny moment obrotowy zacisków śrubowych: 0,4 Nm / 3,5 funta/bin
• Przekrój przewodu: 0,2 do 2,5 mm² / 24 do 14 AWG (żyła jednodrutowa, linka i tulejki zaciskowe)
• Długość przewodu bez izolacji: 6 do 7 mm / 0,24 do 0,28 cala
• Montaż: Skrzynka ścienna
• Materiał produktu: Plastikowy
• Kolor produktu: Niebieski, C-95%; M-53%; Y-0%; K-0%
• Kolor złączy: Szary (Mysi Szary)

Środowiskowe

• Temperatura otoczenia podczas pracy: -20 °C do 40 °C / -5 °F do 105 °F
• Wilgotność: Wilgotność względna od 30% do 70%
• Maksymalna wysokość: 2000 m / 6562 stóp

Elektryczne

Zasilanie: 110 - 240 V AC

Przekaźnik: bezpotencjałowy, styk NO, 1-biegunowy, styk µ

Pobór mocy: < 1,2 W

Ochrona zewnętrzna:

• Charakterystyka wyzwalania B lub C,
• maks. 10A maks. prąd znamionowy,
• min. 6 kA znamionowy,
• klasa ograniczenia energii 3

Parametry obwodów wyjściowych

Maksymalne napięcie przełączania:

• 240 V AC
• 30 V prądu stałego

Maksymalny prąd przełączania:

• 8 A/240 V AC
• 5 A/30 V prądu stałego

Maksymalna moc wyjściowa:

• 2000 W/240 V AC
• 150 W/30 V prądu stałego

Zabezpieczenie napięciowe / odcięcie: NIE

Zabezpieczenie prądowe / odcięcie: NIE

Maksymalna ochrona mocy / odcięcie: NIE

Czujniki, mierniki

• Czujnik temperatury wewnętrznej: Tak

Radio

Wi-Fi

• Protokół: 802.11 b/g/n/ax
• Pasmo RF: 2412 - 2472 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 30 m / 100 stóp w pomieszczeniach i 50 m / 160 stóp na zewnątrz (w zależności od lokalnych warunków)

Bluetooth

• Protokół: 5.0
• Pasmo RF: 2402-2480MHz
• Maksymalna moc RF: < 4 dBm
• Zakres: Do 10 m / 33 stóp w pomieszczeniach i 30 m / 100 stóp na zewnątrz (w zależności od lokalnych warunków)

Zigbee

• Protokół: 802.15.4
• Pasma RF: 2400 do 2483,5 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 100 m / 328 stóp w pomieszczeniach i 300 metrów / 984 stóp na zewnątrz (w zależności od lokalnych warunków)

Jednostka mikrokontrolera

• Procesor: ESP-Shelly-C68F
• FLASH: 8 MB

Możliwości oprogramowania układowego

• Harmonogramy: 20
• Webhooki (akcje URL): 20 z 5 adresami URL na hak
• Skrypty: Tak
• MQTT: Tak

Mały rozmiar, duży wpływ!

Zaprojektowane z myślą o wygodzie, te niewielkie urządzenia posiadają wszystkie funkcje standardowych inteligentnych urządzeń Shelly, zamknięte w kompaktowej formie.

Dzięki ulepszonemu procesorowi i 8 MB pamięci urządzenia oferują zwiększoną wydajność, responsywność i płynne działanie.

Każde urządzenie Mini Gen4 posiada certyfikat Matter i obsługuje łączność wieloprotokołową, co zapewnia większą elastyczność w konfiguracji inteligentnego domu.

Rozmiar ma znaczenie!

Miniaturowe urządzenia Shelly otwierają świat możliwości, umożliwiając bezproblemową integrację nawet z najbardziej ciasno upakowanymi przestrzeniami i skrzynkami przełączników. Niezależnie od tego, czy chcesz zaplanować włączanie świateł o zachodzie słońca, czy zdalnie sterować wentylatorem z wygodnej kanapy, Shelly 1 Mini Gen4 oddaje moc w Twoje ręce.

• Łączność wieloprotokołowa - wysoka kompatybilność! Wybierz najlepszy protokół dla swojego inteligentnego domu — Zigbee, Wi-Fi lub Bluetooth
• Materia certyfikowana - integruje się z dowolnym ekosystemem Matter
• Wsparcie niskiego i wysokiego napięcia - użyj szerokiego zakresu poziomów napięcia wyjściowego. Obsługuje do 8 A przy 240 VAC i 5 A przy 30 VDC
• Styki bezpotencjałowe - użyj go do sterowania szeroką gamą urządzeń i sprzętów
• Inteligentne harmonogramy - ustawiaj niestandardowe harmonogramy na podstawie swojego codziennego planu dnia
• Sceny inteligentne - stwórz własne sceny, łącząc Shelly 1 Mini Gen4 z innymi urządzeniami

Uczyń każde małe urządzenie elektryczne inteligentnym

Przekształcanie starych urządzeń elektrycznych w inteligentne urządzenia staje się jeszcze bardziej dostępne dzięki Shelly 1 Mini Gen4. Jego limit 8 A jest idealny do przekształcania małych i średnich urządzeń w inteligentne urządzenia, takie jak lampy, ekspresy do kawy i inne. Umieść go w gnieździe lub dyskretnie w obudowie urządzenia, unikając konieczności dodatkowego zewnętrznego okablowania.

Steruj bramą garażową

Kompaktowa konstrukcja Shelly 1 Mini Gen4 pozwala na elastyczne opcje rozmieszczenia, umożliwiając instalację bezpośrednio w obudowie otwieracza drzwi garażowych lub nawet w pobliżu silnika. Jego zdolność do obsługi mocy 8 A zapewnia niezawodną kontrolę drzwi garażowych, umożliwiając wygodną obsługę drzwi garażowych zdalnie bez potrzeby stosowania dużych modułów zewnętrznych.

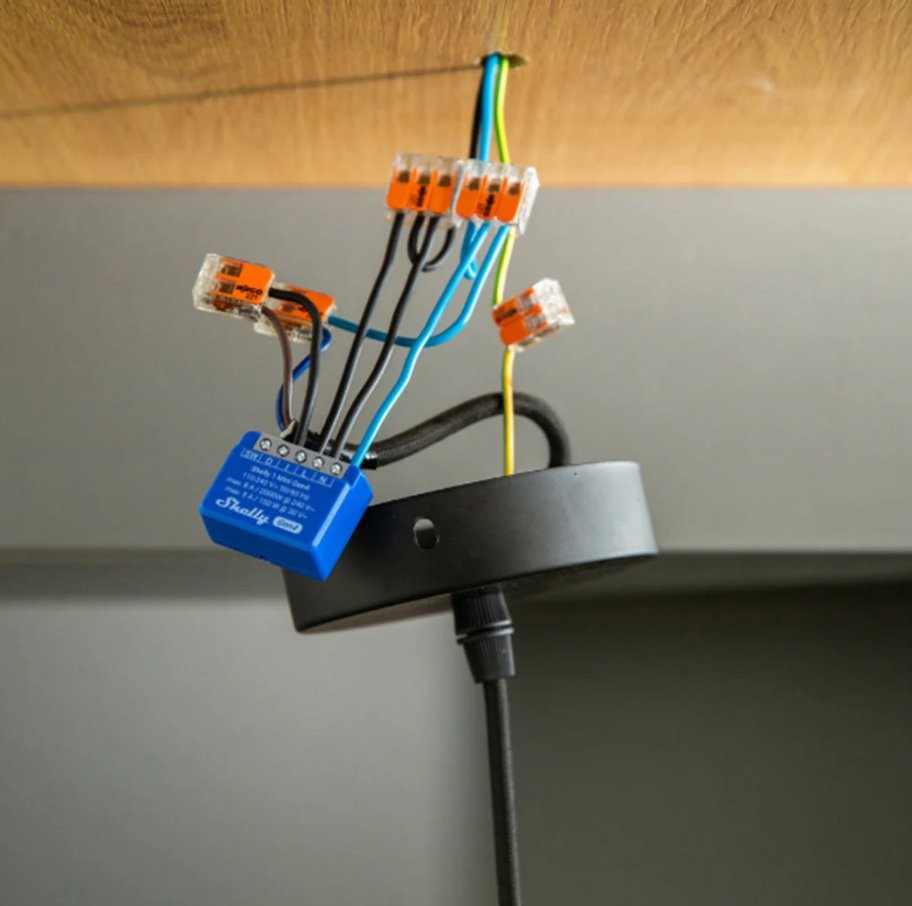

Sterowanie oświetleniem zawsze, gdy go potrzebujesz

Dzięki kompaktowym rozmiarom Shelly Mini 1 Gen4 może dyskretnie zmieścić się w rozecie sufitowej lampy lub w puszkach ściennych. Po zainstalowaniu Shelly Mini 1 Gen4 umożliwia bezproblemowe sterowanie oświetleniem lub innymi urządzeniami za pomocą aplikacji Smart Control, preferowanej platformy lub asystenta głosowego. Łatwo dostosuj oświetlenie do swojej codziennej rutyny dzięki spersonalizowanym harmonogramom i oszczędzaj energię. Ustaw oświetlenie w korytarzu tak, aby automatycznie wyłączało się po godzinie snu Twojej rodziny, zapewniając spokojny sen. I nie martw się — nadal możesz ręcznie używać przełączników światła, aby dostosować je do potrzeb wszystkich domowników.

Urządzenia Gen4

Poznaj inteligentną automatyzację domu na następnym poziomie dzięki nowościom Shelly Gen4. Każde urządzenie Gen4 oferuje łączność wieloprotokołową, obejmującą Wi-Fi, Bluetooth, Zigbee i Matter. Wybierz połączenie i skonfiguruj urządzenie Shelly tak, aby działało z preferowaną inteligentną siecią domową w mgnieniu oka.

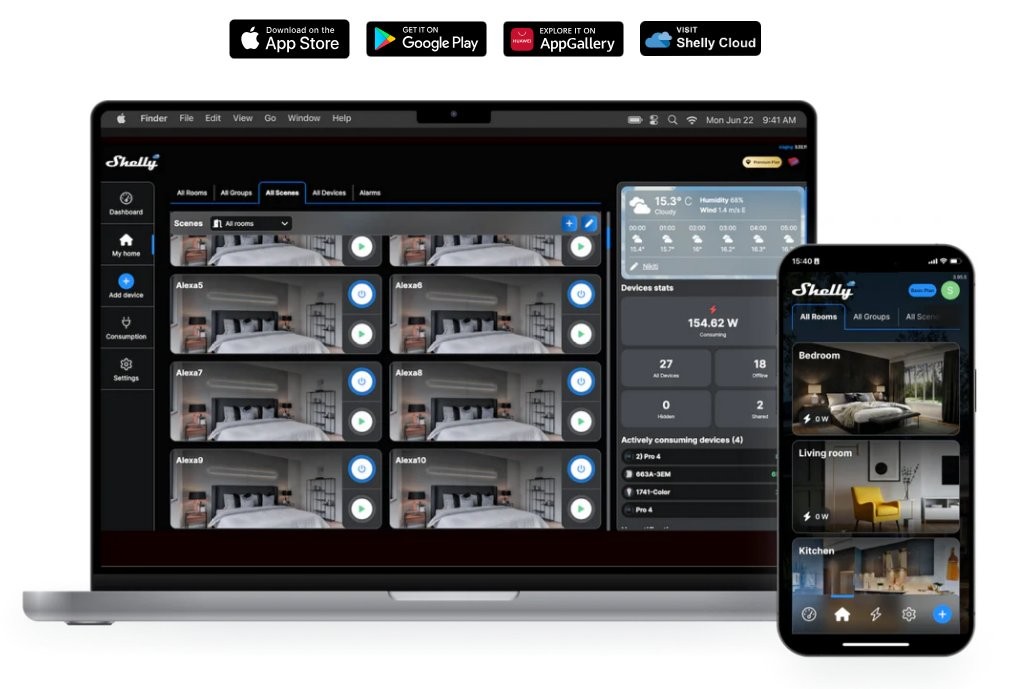

Shelly Smart Control jest bezpłatny!
