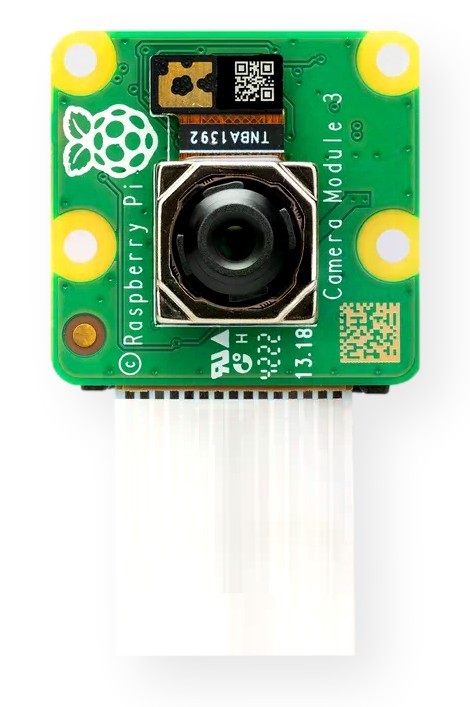

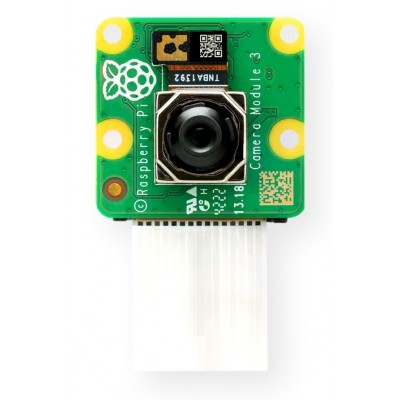

Raspberry Pi Camera Module 3 Standard

Raspberry Pi Camera Module 3 to kompaktowy moduł kamery wyposażony w 12-megapikselową matrycę Sony IMX708, szybki autofokus z detekcją fazy oraz tryb HDR. Oferowany wariant to wersja Standard z filtrem odcinającym podczerwień i polem widzenia 75°

Kamera sprawdzi się w projektach wykorzystujących Raspberry Pi do fotografii, nagrywania obrazu, monitoringu, automatyki, robotyki i komputerowego przetwarzania obrazu. Autofokus umożliwia automatyczne ustawianie ostrości bez konieczności ręcznej regulacji obiektywu.

Najważniejsze cechy

• Sony IMX708 - podświetlana od tyłu, warstwowa matryca CMOS o rozdzielczości 11,9 MP
• Autofokus PDAF - szybkie automatyczne ustawianie ostrości z detekcją fazy
• HDR - tryb zwiększonego zakresu dynamicznego z wyjściem do 3 MP
• Standardowe pole widzenia 75° - uniwersalna optyka do większości zastosowań
• Filtr IR-cut - zintegrowany filtr odcinający podczerwień
• Rozdzielczość 4608 × 2592 px - szczegółowy obraz do zdjęć i przetwarzania wizyjnego
• Interfejs CSI-2 - bezpośrednie połączenie z kompatybilnym komputerem Raspberry Pi

Obiektyw Standard - 75°

EAN 5056561803241 odpowiada wersji Raspberry Pi Camera Module 3 z obiektywem Standard. Kamera ma pole widzenia około 75° po przekątnej, 66° w poziomie i 41° w pionie. Nie jest to szerokokątna wersja Wide.

Ogniskowa: 4,74 mm

Przysłona: F1.8

Zakres ostrości: od około 10 cm do nieskończoności

Specyfikacja techniczna

• Matryca: Sony IMX708 CMOS
• Rozdzielczość: 11,9 MP
• Rozdzielczość obrazu: 4608 × 2592 px
• Rozmiar matrycy: przekątna 7,4 mm
• Rozmiar piksela: 1,4 × 1,4 μm
• Pole widzenia po przekątnej: 75°
• Pole widzenia w poziomie: 66°
• Pole widzenia w pionie: 41°
• Autofokus: PDAF - detekcja fazy
• Tryb HDR: do 3 MP
• Typowe tryby wideo: 1080p50, 720p120
• Wyjście obrazu: RAW10
• Filtr podczerwieni: zintegrowany IR-cut
• Interfejs: CSI-2
• Złącze kamery: FPC 15-pin, raster 1 mm
• Długość taśmy: 200 mm

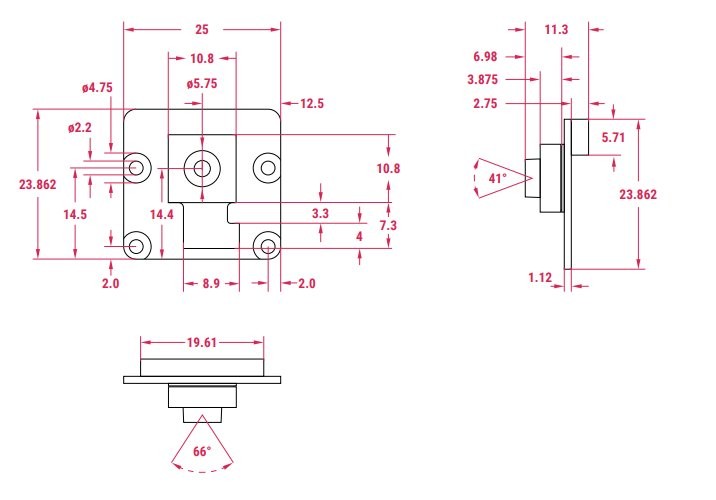

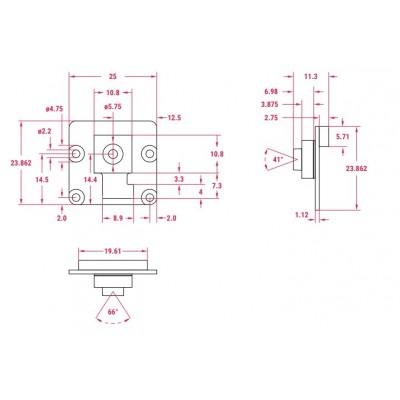

• Wymiary modułu: 25 × 24 × 11,5 mm
• Temperatura pracy: 0°C do 50°C

Kompatybilność z Raspberry Pi

Camera Module 3 współpracuje z komputerami Raspberry Pi wyposażonymi w odpowiednie złącze kamery CSI. Moduł kamery posiada standardowe złącze FPC 15-pin.

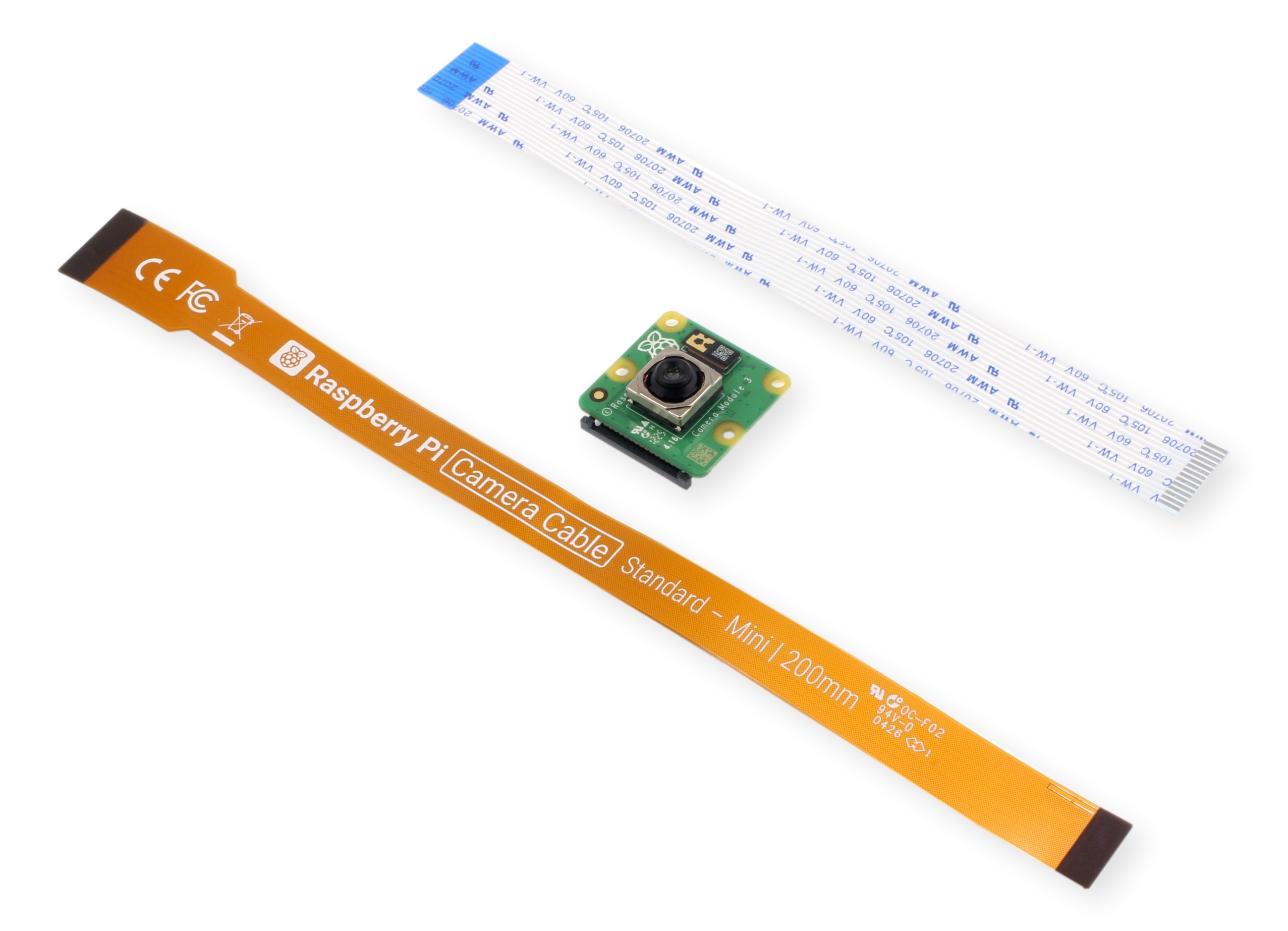

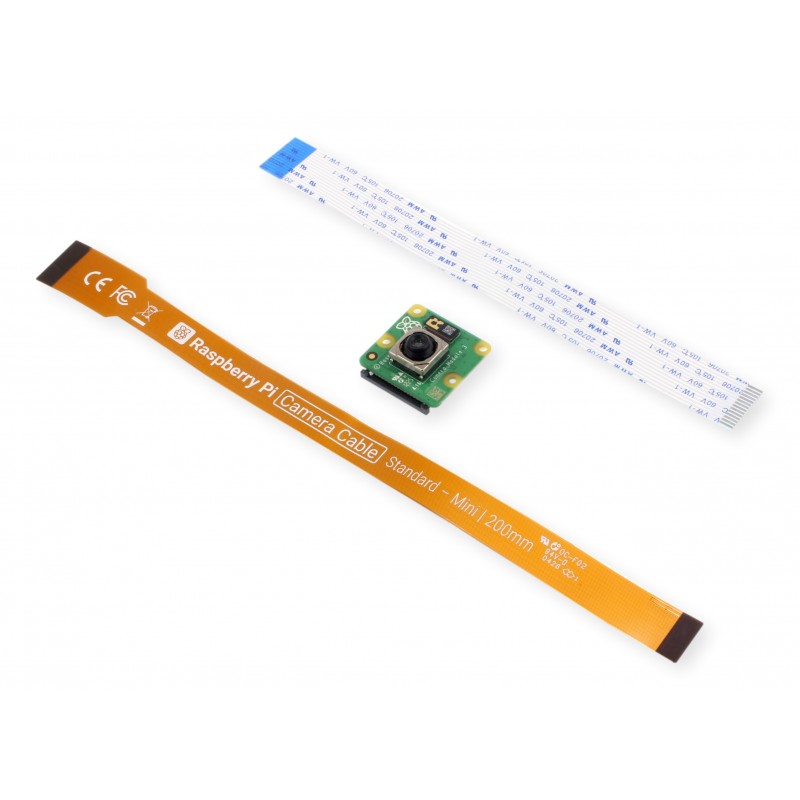

W modelach Raspberry Pi do Raspberry Pi 4 włącznie można wykorzystać standardową taśmę 15-pin. Raspberry Pi 5 oraz modele Raspberry Pi Zero ze złączem kamery korzystają z mniejszego złącza 22-pin i wymagają odpowiedniej taśmy Standard-Mini 15-pin do 22-pin.

Przed podłączeniem lub odłączeniem taśmy kamery należy wyłączyć Raspberry Pi i odłączyć jego zasilanie.

Zastosowania

• projekty komputerowego przetwarzania obrazu i rozpoznawania obiektów
• robotyka i systemy autonomiczne
• monitoring i rejestracja obrazu
• projekty IoT i automatyki
• fotografia poklatkowa i rejestracja wideo
• projekty edukacyjne i laboratoryjne

Camera Module 3 łączy wysoką rozdzielczość, autofokus i niewielkie wymiary, dzięki czemu może być wykorzystany zarówno w prostych projektach edukacyjnych, jak i bardziej rozbudowanych systemach wizyjnych opartych na Raspberry Pi.
