Zestaw BleBox proxiBox z zasilaczem i akcesoriami

Niewidoczny przycisk zbliżeniowy do sterowania urządzeniami BleBox. proxiBox można ukryć pod nieprzewodzącą powierzchnią, np. blatem, płytą meblową lub płytką, dzięki czemu element sterujący nie musi być widoczny i nie zaburza wyglądu wnętrza.

W zestawie znajduje się zasilacz 12 V, przewód o długości 2 m oraz akcesoria potrzebne do wygodnego wykonania połączenia zasilania. Nie trzeba osobno dobierać podstawowych elementów instalacyjnych.

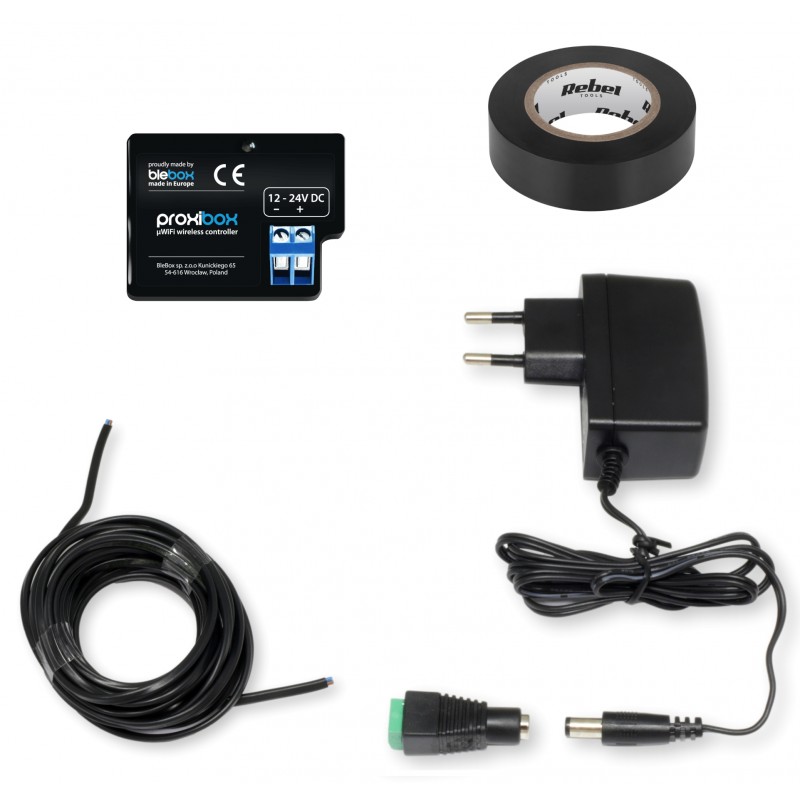

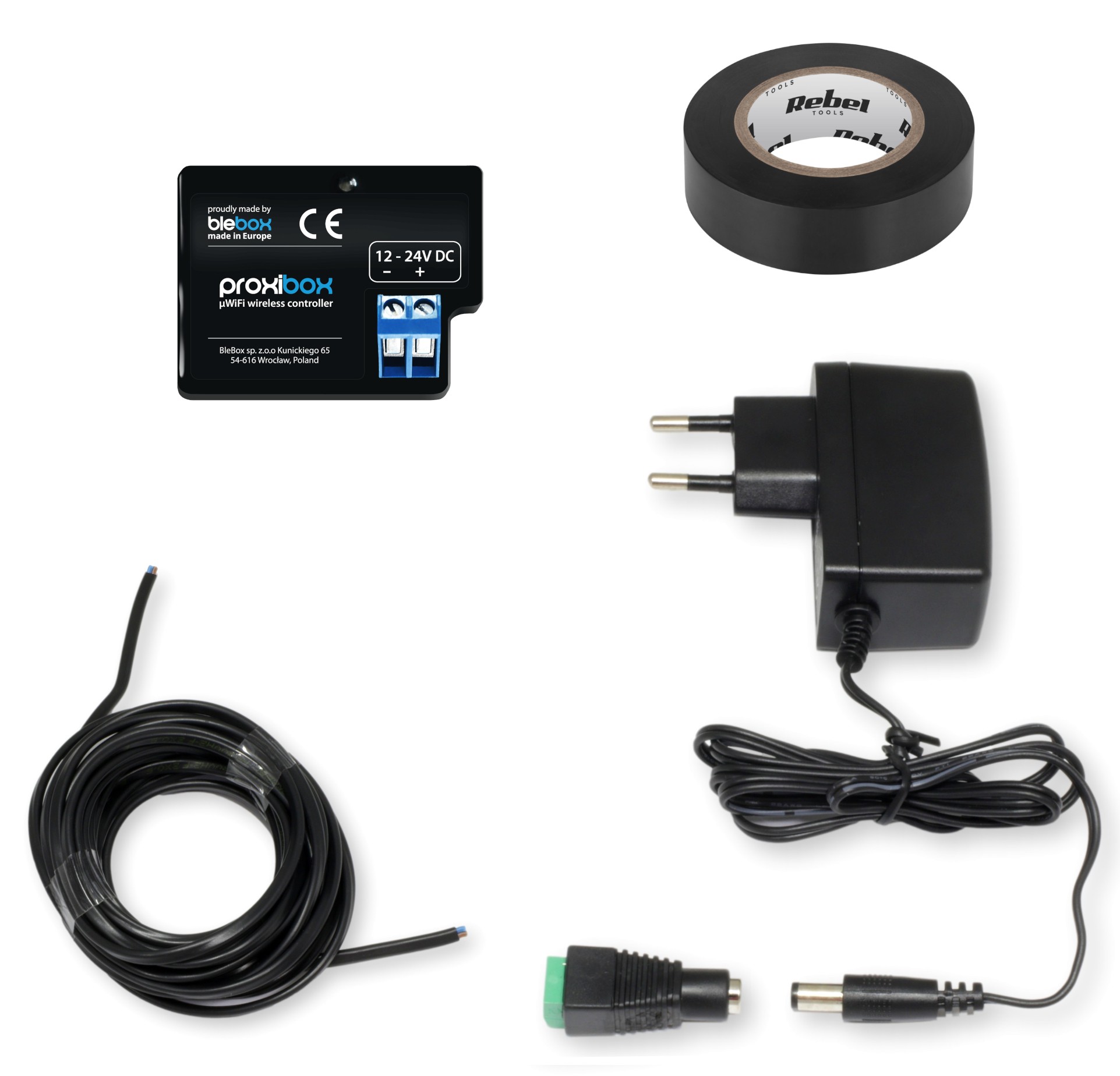

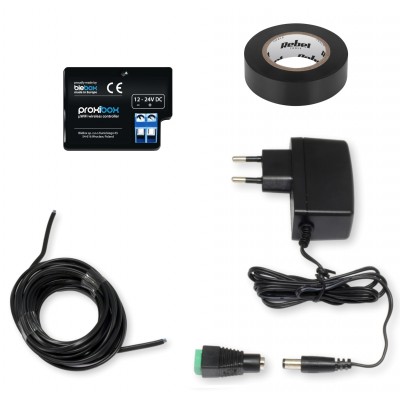

Co znajduje się w zestawie?

1. BleBox proxiBox - 1 szt.
2. Zasilacz sieciowy 12 V 1 A 12 W - 1 szt.
3. Gniazdo DC 2,1/5,5 mm z szybkozłączem śrubowym - 1 szt.
4. Przewód OMYp 2x0,5 mm² - długość 2 m
5. Taśma izolacyjna REBEL 0,13 mm x 19 mm x 18,3 m - 1 szt.

Niewidoczne sterowanie bez klasycznego przycisku

BleBox proxiBox to wielofunkcyjny czujnik zbliżeniowy, który można zamontować pod powierzchnią nieprzewodzącą. Dzięki temu fragment blatu, płyty meblowej lub płytki może pełnić funkcję dyskretnego miejsca sterowania bez montowania widocznego przycisku.

Urządzenie wykorzystuje pojemnościowy sensor zbliżeniowy i automatycznie kalibruje się po uruchomieniu. Nie wymaga ręcznej regulacji czułości.

proxiBox może służyć do wyzwalania zaprogramowanych akcji, np. sterowania oświetleniem, roletami, wentylacją, klimatyzacją lub innymi urządzeniami współpracującymi z systemem BleBox.

Najważniejsze możliwości proxiBox

• Możliwość zaprogramowania do 30 różnych akcji.
• Rozróżnianie krótkich i długich sygnałów pozwala przypisać różne funkcje.
• Automatyczna kalibracja sensora zbliżeniowego.
• Sterowanie i konfiguracja za pomocą aplikacji wBox.
• Komunikacja μWiFi kompatybilna z siecią WiFi 2,4 GHz.
• Otwarte API umożliwiające integrację z innymi rozwiązaniami.
• Montaż pod powierzchnią nieprzewodzącą.
• Możliwość sterowania roletą obsługiwaną przez sterownik BleBox shutterBox.
• Możliwość włączania i wyłączania oświetlenia sterowanego przez BleBox switchBox.
• Możliwość wykorzystania proxiBox jako dyskretnego punktu sterowania elementami inteligentnego pokoju.

proxiBox nie musi obsługiwać tylko jednej funkcji. Możesz wykorzystać go jako element systemu sterowania pomieszczeniem - np. do opuszczenia rolety, wyłączenia światła albo uruchomienia wybranej akcji w systemie BleBox.

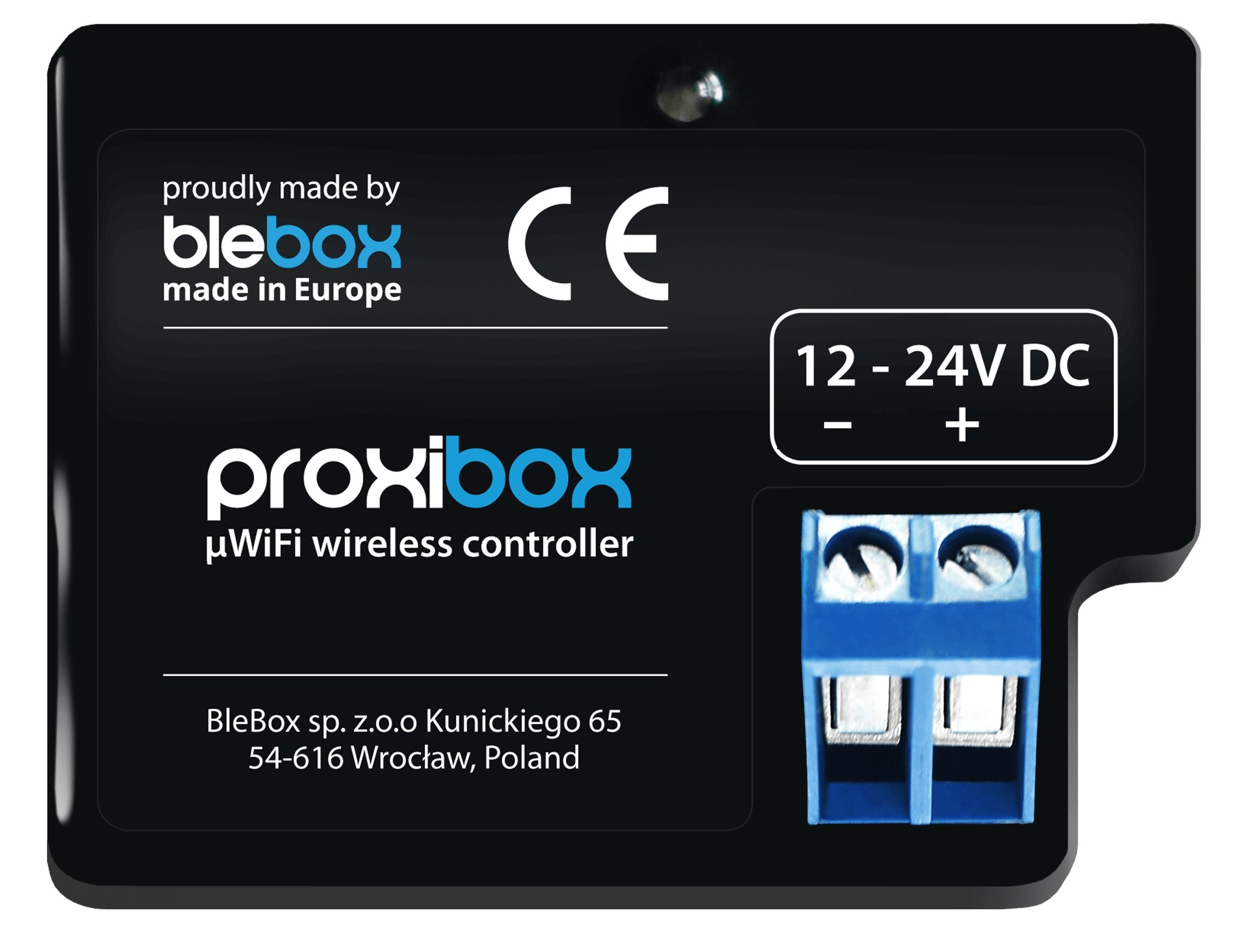

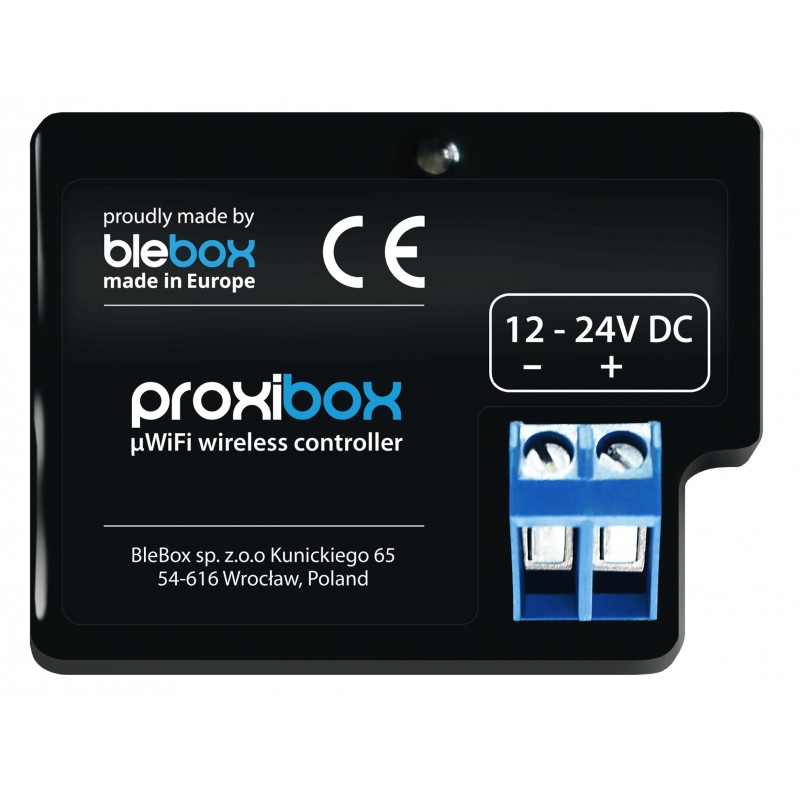

Parametry BleBox proxiBox

• Napięcie zasilania: 12-24 V DC
• Zużycie energii: poniżej 1 W
• Sensor: zbliżeniowy, pojemnościowy
• Kalibracja: automatyczna
• Zabezpieczenia: przed odwróconą polaryzacją i ESD
• Stopień ochrony: IP20
• Temperatura pracy: od -10°C do +40°C
• Wymiary: 40 x 53 x 18 mm
• Standard transmisji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość: 2,4 GHz
• Transmisja: dwukierunkowa, szyfrowana

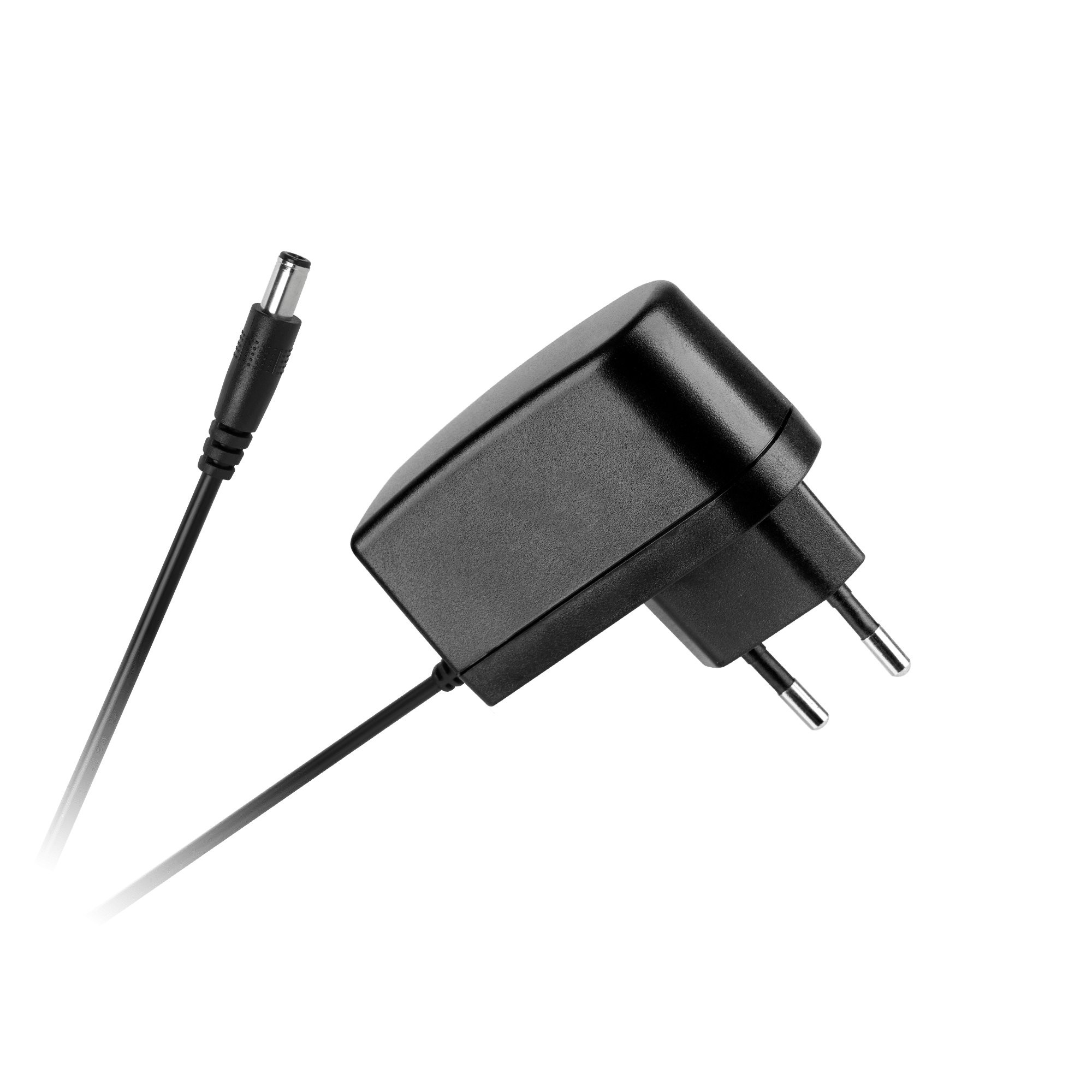

Zasilacz 12 V 1 A w zestawie

Do zestawu dołączony jest zasilacz sieciowy REBEL 12 V DC. Jego napięcie wyjściowe mieści się w zakresie zasilania wymaganym przez proxiBox, dzięki czemu nie trzeba osobno dobierać odpowiedniego zasilacza.

• Moc: maks. 12 W
• Prąd wyjściowy: 1 A
• Wejście: 100-240 V AC, 50/60 Hz
• Wyjście: 12 V DC
• Wtyk: 5,5 x 2,1 mm, 10 mm, plus wewnątrz
• Wymiary: 69 x 27 x 38 mm
• Długość przewodu zasilacza: 90 cm

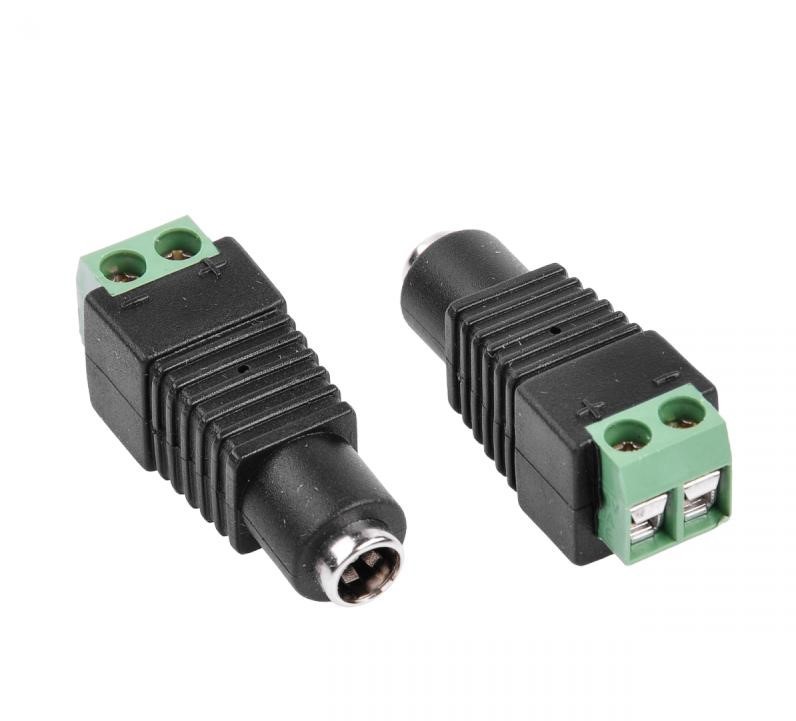

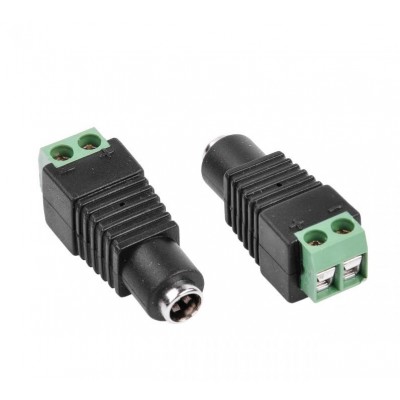

Połączenie zasilacza z przewodem bez lutowania

Dołączone gniazdo DC 2,1/5,5 mm z szybkozłączem śrubowym pozwala połączyć wtyk zasilacza z przewodem prowadzącym do proxiBox bez konieczności lutowania.

Przewody należy umieścić w zaciskach szybkozłącza i dokręcić śrubami. Takie rozwiązanie upraszcza przygotowanie przewodu zasilającego i pozwala dopasować sposób jego prowadzenia do miejsca montażu sterownika.

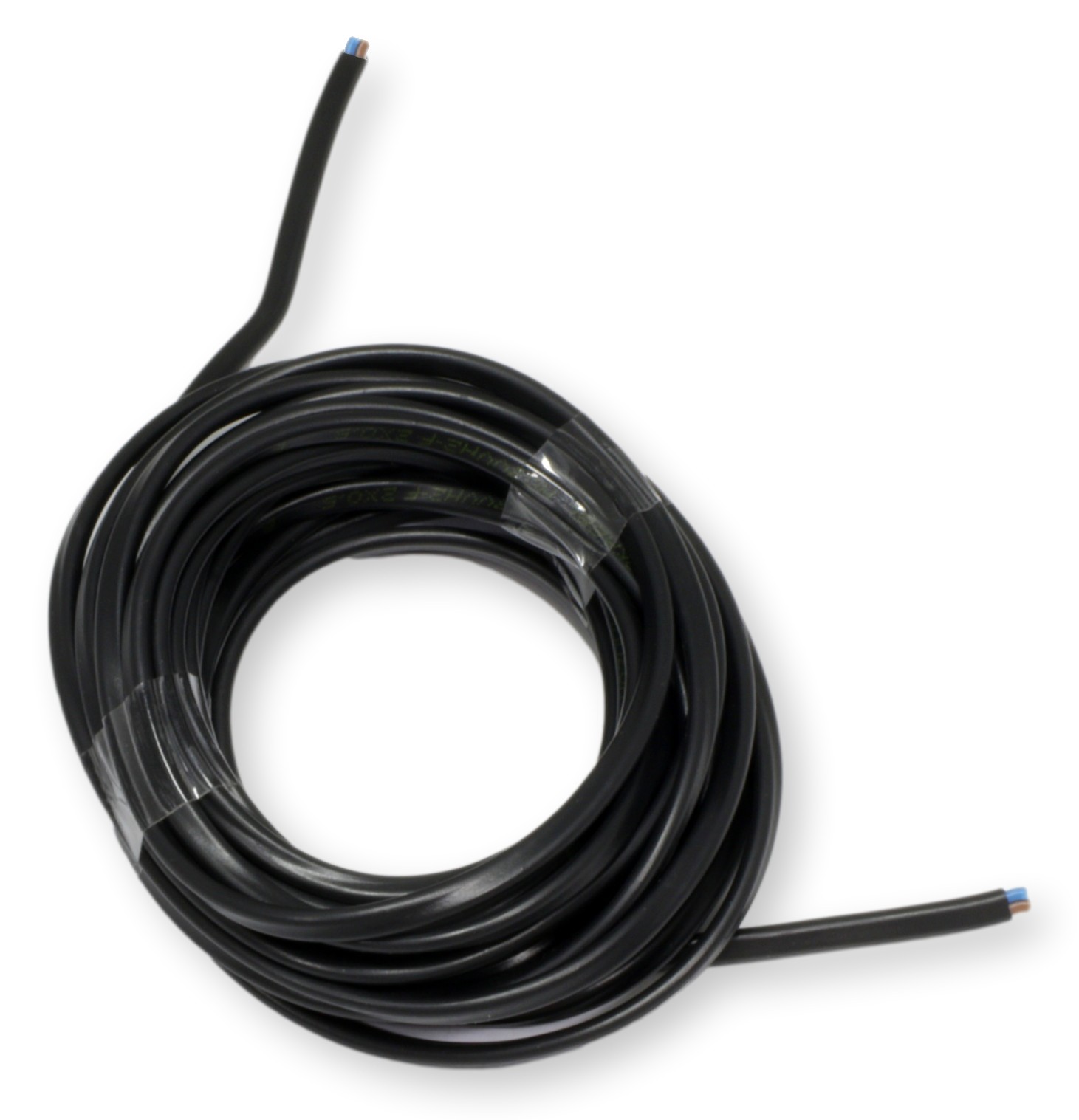

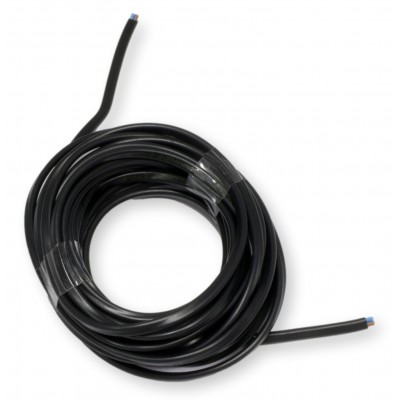

Przewód OMYp 2x0,5 mm² - 2 m

W zestawie znajduje się 2-metrowy odcinek przewodu OMYp 2x0,5 mm² przeznaczony do wykonania połączenia pomiędzy szybkozłączem zasilacza a proxiBox. Przewód można przyciąć i dopasować do konkretnego miejsca instalacji.

• Liczba żył: 2
• Przekrój żył: 0,5 mm²
• Napięcie znamionowe przewodu: 300/300 V
• Dopuszczalna temperatura pracy: 70°C
• Długość: 2 m
• Kolor: czarny

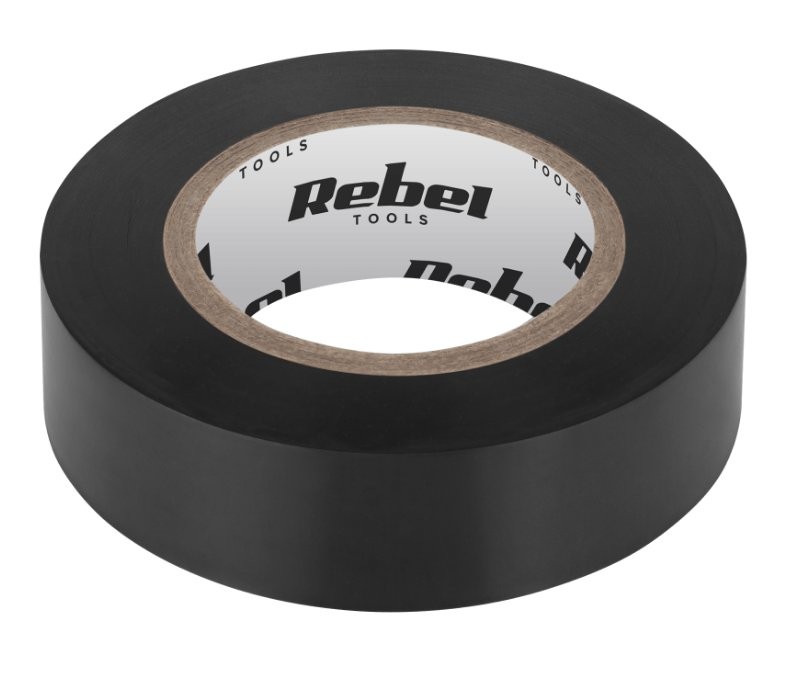

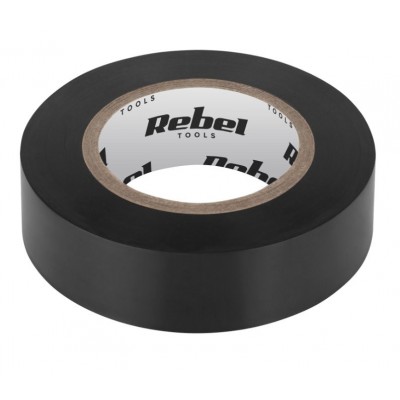

Taśma do zaizolowania szybkozłącza

Taśma izolacyjna została dodana do zestawu przede wszystkim po to, aby po wykonaniu połączenia zaizolować szybkozłącze gniazda DC, do którego podłączony jest przewód prowadzący od zasilacza do proxiBox.

Po przykręceniu przewodów do zacisków szybkozłącza można owinąć miejsce połączenia taśmą, ograniczając ryzyko przypadkowego zwarcia oraz kontaktu odsłoniętych elementów z innymi przewodzącymi częściami instalacji.

• Grubość: 0,13 mm
• Szerokość: 19 mm
• Długość: 18,3 m
• Maksymalna temperatura robocza: 80°C
• Kolor: czarny
• Odporność: na promieniowanie UV

📌 Taśma służy do izolowania i zabezpieczenia połączenia elektrycznego. Jej zastosowanie nie zmienia stopnia ochrony IP urządzenia ani szybkozłącza.

Na co zwrócić uwagę podczas montażu?

proxiBox należy montować pod powierzchnią nieprzewodzącą. Przed wykonaniem docelowej instalacji warto sprawdzić działanie sensora w wybranym miejscu i przy konkretnej grubości materiału.

Podczas podłączania zasilania należy zachować prawidłową polaryzację. Przewód dodatni zasilania należy połączyć z wejściem + sterownika, a przewód ujemny z wejściem -.

Urządzenie ma stopień ochrony IP20, dlatego miejsce instalacji powinno być odpowiednio dobrane do warunków otoczenia.

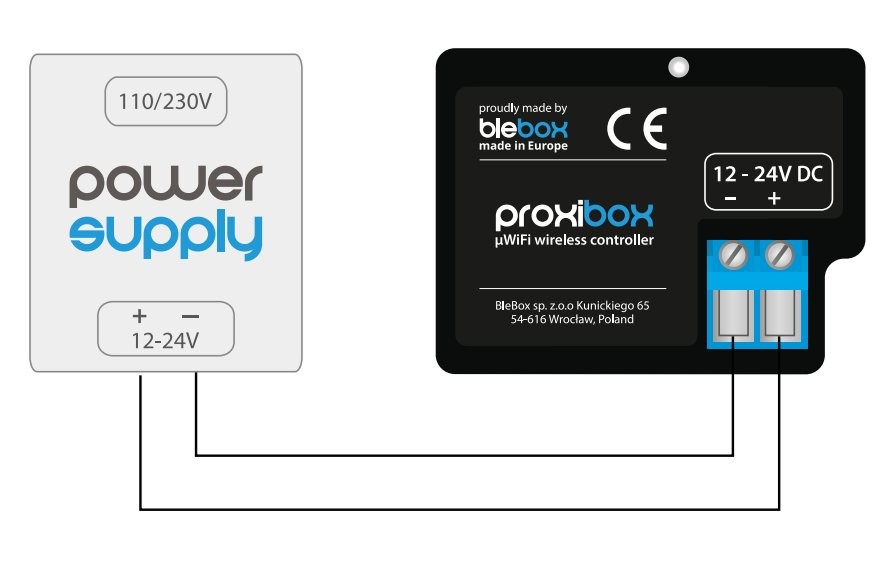

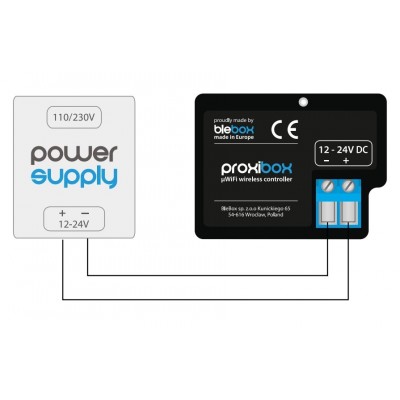

Schemat podłączenia

proxiBox wymaga zasilania napięciem stałym 12-24 V DC. W tym zestawie zastosowano zasilacz 12 V DC oraz gniazdo z zaciskami śrubowymi, które pozwala wygodnie połączyć wtyk zasilacza z przewodem prowadzącym do sterownika.
