Elektrozaczep sym. niskoprąd.z blk12VDC

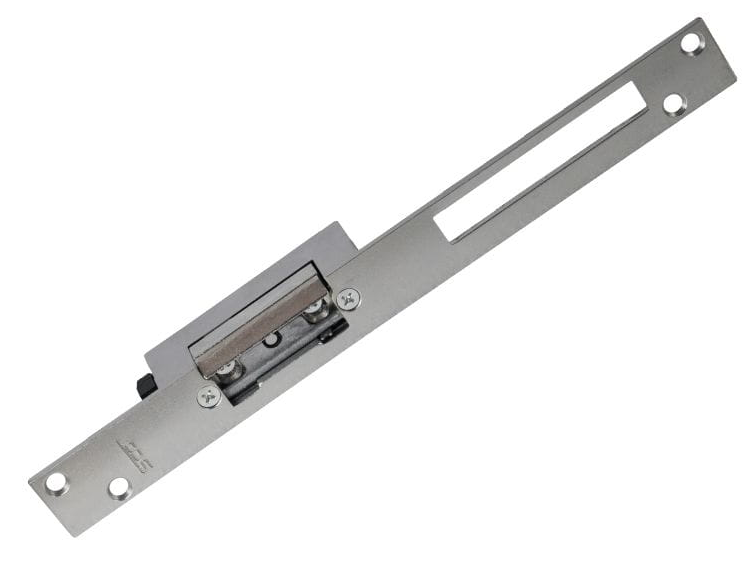

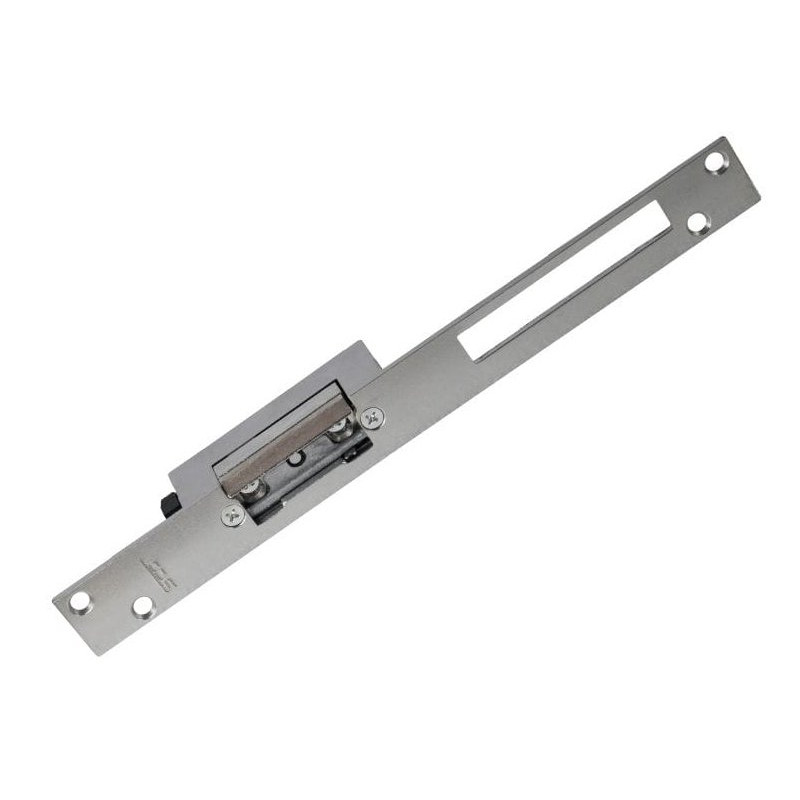

Scot ES-S12DCN-BS PROFI – elektrozaczep z blokadą i sygnalizacją

Elektrozaczep Scot ES-S12DCN-BS PROFI to symetryczny model niskoprądowy z mechaniczną blokadą i funkcją sygnalizacji. Dzięki solidnej konstrukcji i wysokiej niezawodności sprawdzi się w systemach domofonowych, wideodomofonowych i kontroli dostępu, również w obiektach o dużym natężeniu ruchu.

Najważniejsze cechy

• symetryczna konstrukcja – pasuje do drzwi lewych i prawych,
• blokada mechaniczna – możliwość trwałego odblokowania lub pracy interwencyjnej,
• sygnalizacja stanu zaczepu – styki NO/NC do systemów kontroli i alarmowych,
• regulacja języka 0–4 mm – eliminuje luzy w drzwiach,
• niskoprądowa praca – mniejsze zużycie energii,
• listwa mocująca 250 mm w zestawie – ułatwia montaż.

Parametry techniczne

• Typ: symetryczny, standardowy (NC)
• Napięcie zasilania: 12V DC (–10%)
• Pobór prądu: 230 mA (12V DC)
• Wytrzymałość mechaniczna: 2500 N
• Regulacja języka: 0–4 mm
• Blokada mechaniczna: tak
• Sygnalizacja stanu: tak, styk NO/NC
• Typ mocowania: listwa 250 mm (w zestawie)
• Maks. czas pracy cewki: bez limitu przy 12V DC
• Temperatura pracy: –15°C do +50°C
• Wymiary: 20 × 75 (+7) × 28 mm
• Pamięć: brak
• Montaż: uniwersalny – drzwi lewe/prawe

Standardowa listwa mocująca w zestawie

Wraz z elektrozamkiem klient otrzymuje uniwersalną, metalową listwę umożliwiającą montaż elektrozamka w słupku bramy lub ościeżnicy drzwi.

Regulacja języka zapadki

Pozwala na eliminacją luzów pomiędzy językiem elektrozamka a językiem zamka drzwi przez wysunięcie języka elektrozamka w zakresie 0 ~ 4 mm od standardowego położenia.

Zasilanie DC o obniżonym poborze prądu

Elektrozamek został wyposażony w specjalną cewkę pozwalającą obnizyć pobór prądu podczas pracy. Cecha ta pozwala na zastosowanie elektrozamka w systemach kontroli podtrzymywanych bateryjnie, gdzie pobór prądu przez każde z urządzeń jest niezwykle ważny.

Blokada mechaniczna

Elektrozaczep posiada mechaniczny przełącznik blokady, który można ustawić w położenie OTWARTE lub ZAMKNIĘTE. W stanie OTWARTE można przechodzić przez drzwi przez dowolny czas bez podawania impulsów elektrycznych. W stanie ZAMKNIĘTE pracuje standardowo jak inne modele zamków elektromagnetycznych. Ustawienie przełącznika jest możliwe tylko przy drzwiach otwartych. Po zamknięciu drzwi zmiana położenia przełącznika nie jest możliwa. Ma zastosowanie  w miejscach, gdzie w ciągu dnia jest duży ruch i nie ma konieczności kontroli wstępu osób. W zależności od potrzeby można zamek elektromagnetyczny przełączyć do trybu pracy z kontrolą wstępu osób.

Sygnalizacja

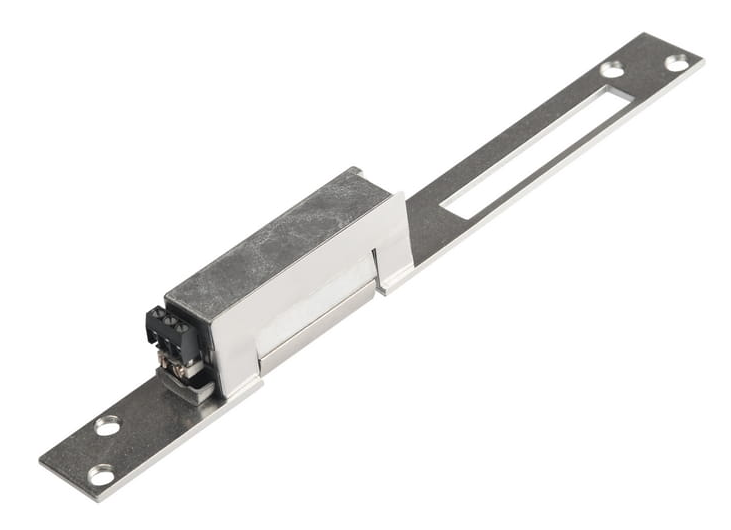

Elektrozaczep jest wyposażony w mikroprzełącznik z zaciskami, który całkowicie zastępuje dodatkowe elektromagnesy instalowane w drzwiach. Umożliwia to dodatkowo kontrolę stanu wejścia (np. kontrolę niedomkniętych drzwi), podając sygnał do systemu kontroli lub centrali alarmowej.

Wysokość korpusu zamka z sygnalizacją jest większa o 7 mm - mikroprzełącznik.

Opis działania

Bez podania napięcia - elektrozaczep zablokowany.

Podanie napięcia powoduje odblokowanie elektrozaczepu.

Aby odblokować/zablokować elektrozaczep na dłuższy czas należy zmienić położenie dźwigni z boku zaczepu.

Elektrozaczep wyposażony jest w mikroprzełącznik z listwą zaciskową do wskazywania statusu drzwi (styk NO/NC, drzwi otwarte/zamknięte)

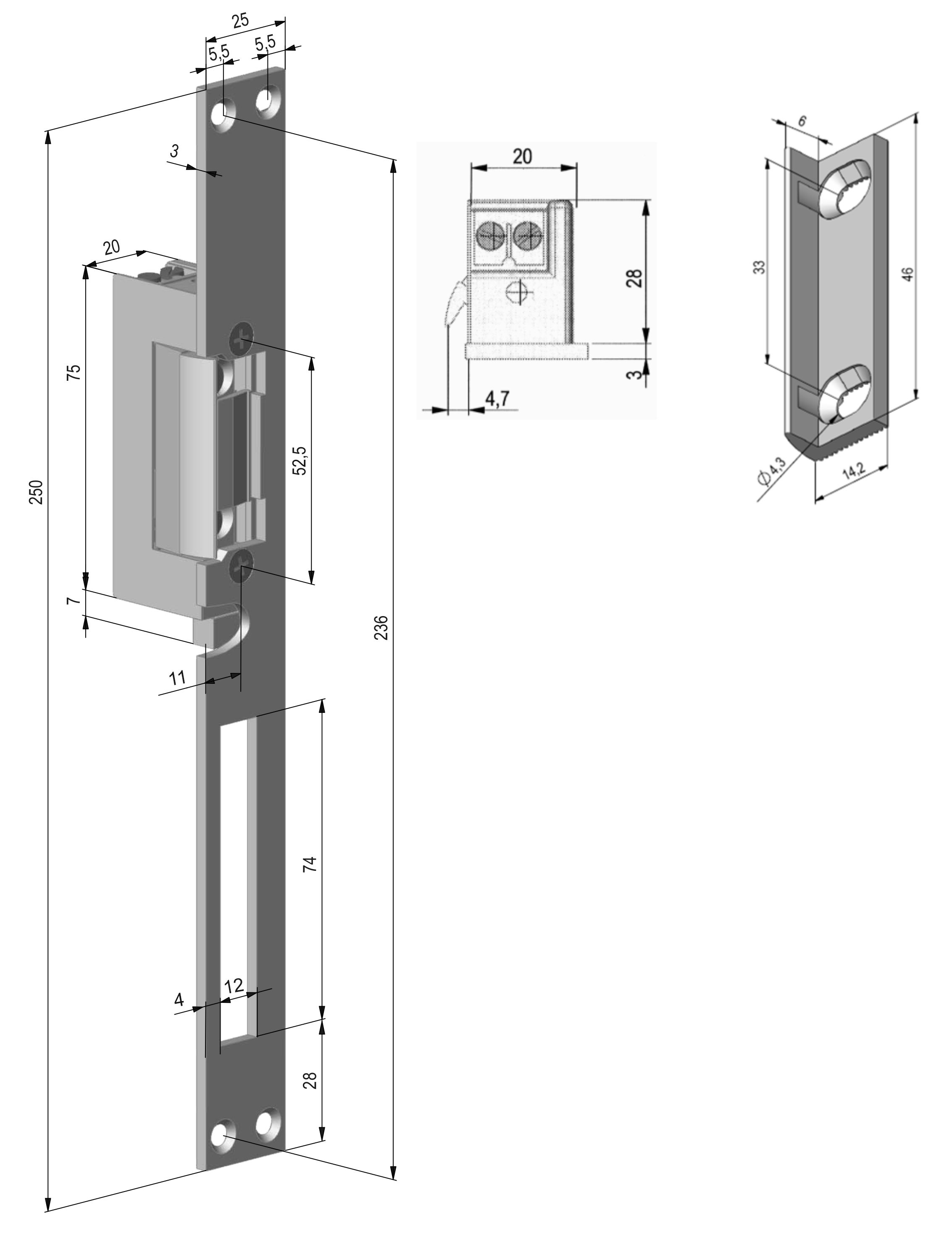

Wymiary elektrozaczepu
