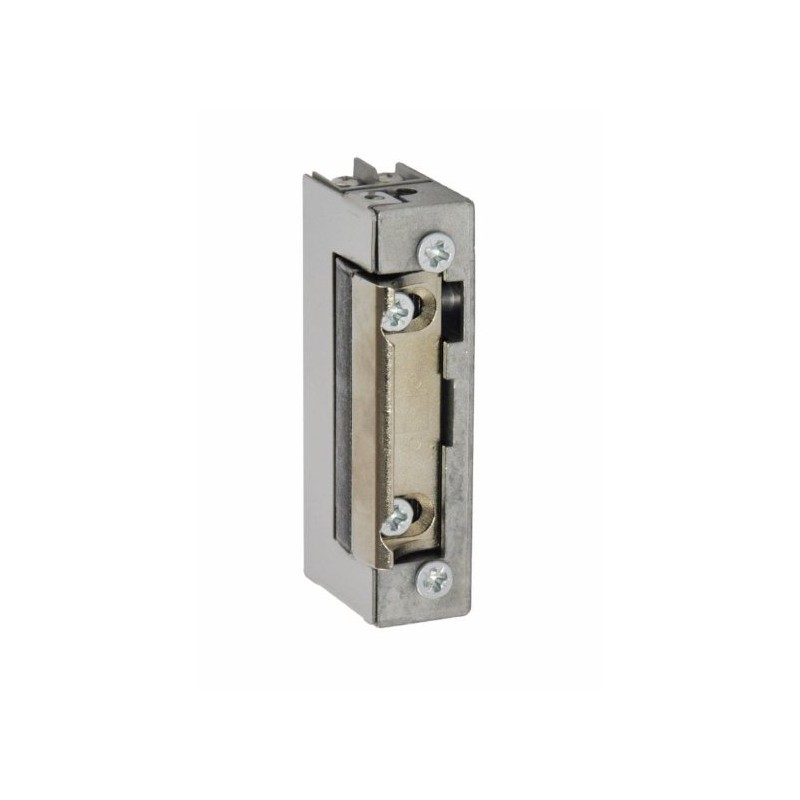

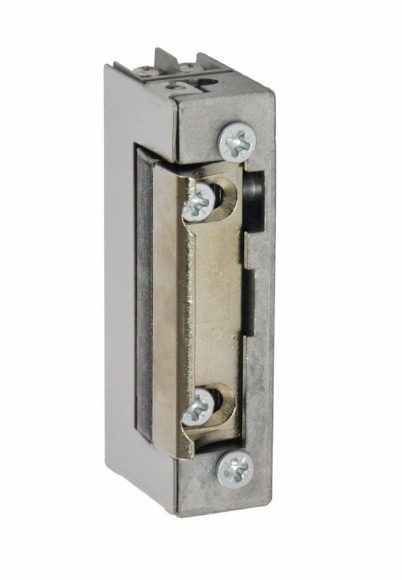

ES16-S1224N Elektrozaczep symetryczny wąski niskoprądowy

Short description: Wąski elektrozaczep symetryczny 12-24V AC/DC o niskim poborze prądu – idealny do furtki, domofonu i systemów kontroli dostępu.

Elektrozaczep ES16-S1224N to solidne rozwiązanie do kontroli dostępu w drzwiach i furtkach. Dzięki symetrycznej konstrukcji może być montowany zarówno w drzwiach lewych, jak i prawych, a wąska obudowa umożliwia instalację w profilach aluminiowych oraz PCV. Niskoprądowa cewka pozwala na pracę z zasilaniem AC lub DC, dzięki czemu łatwo dopasować go do różnych systemów domofonowych i kontroli dostępu.

Dlaczego warto

• Wąska konstrukcja – tylko 16,5 mm szerokości, idealna do profili aluminiowych i PCV
• Symetryczna budowa – montaż w drzwiach lewych i prawych
• Zasilanie 12-24V AC/DC – kompatybilność z większością systemów domofonowych
• Niskoprądowa cewka – mniejsze obciążenie instalacji
• Regulacja zapadki 0-4 mm – łatwe dopasowanie do zamka drzwi
• Wbudowane zabezpieczenie Transil – ochrona systemów sterujących
• Wytrzymałość do 4000N nacisku – wysoka odporność mechaniczna
• Do 250 000 cykli pracy – długotrwała i niezawodna eksploatacja

Jak działa elektrozaczep

Elektrozaczep odpowiada za blokowanie wejścia oraz jego odblokowanie po podaniu napięcia zasilającego. Sterowanie może odbywać się z poziomu systemu domofonowego, wideodomofonowego, kontroli dostępu lub prostego przycisku zwiernego.

Bez podania napięcia elektrozaczep pozostaje zablokowany. Po podaniu napięcia następuje odblokowanie zapadki i możliwość otwarcia drzwi lub furtki. Wejście pozostaje odblokowane tak długo, jak długo trwa impuls sterujący.

Konstrukcja i funkcjonalność

Elektrozaczep ES16-S1224N został wykonany z trwałych materiałów, dzięki czemu sprawdza się w miejscach intensywnie użytkowanych – także w budynkach publicznych.

Symetryczna konstrukcja zapadki eliminuje konieczność wyboru wersji lewej lub prawej podczas montażu. Regulowany język zapadki pozwala zniwelować luz pomiędzy zamkiem drzwi a elektrozaczepem, co poprawia stabilność działania całego mechanizmu.

Wbudowane zabezpieczenie Transil chroni elementy sterujące przed przepięciami powstającymi podczas pracy cewki elektrozaczepu.

Dodatkową zaletą jest możliwość zasilania prądem AC lub DC. Przy zasilaniu prądem stałym słychać jedynie charakterystyczny „klik”, natomiast prąd zmienny powoduje słyszalne „buczenie” podczas podania napięcia.

Zastosowanie

Elektrozaczep może być stosowany w wielu systemach kontroli dostępu:

• furtki i drzwi wejściowe
• instalacje domofonowe i wideodomofonowe
• systemy kontroli dostępu w budynkach
• drzwi w obiektach publicznych i komercyjnych
• systemy zabezpieczeń w budynkach mieszkalnych

Oznaczenie modelu ES16-S1224N – co oznaczają symbole

ES – Electric Strike (elektrozaczep)

Elektrozaczep służy do blokowania wejścia oraz jego odblokowania po podaniu napięcia na cewkę urządzenia. Może współpracować z systemem domofonowym, wideodomofonowym, kontrolą dostępu lub prostym przyciskiem otwarcia.

16 – elektrozaczep wąski

Obudowa o szerokości 16,5 mm umożliwia montaż w miejscach o ograniczonej przestrzeni, np. w profilach aluminiowych oraz PCV, gdzie standardowe elektrozaczepy często się nie mieszczą.

S – konstrukcja symetryczna

Zapadka znajduje się w jednakowej odległości od obu krawędzi obudowy. Dzięki temu elektrozaczep można montować zarówno w drzwiach lewych jak i prawych, bez konieczności wyboru konkretnej wersji.

1224 – zakres napięcia zasilania

Elektrozaczep może być zasilany napięciem 12-24V AC/DC, co zapewnia kompatybilność z większością instalacji domofonowych i systemów kontroli dostępu.

N – niskoprądowy

Cewka o obniżonym poborze prądu umożliwia pracę z zasilaniem DC lub AC.

Przy zasilaniu DC słychać jedynie charakterystyczny „klik”, natomiast przy AC pojawia się delikatne „buczenie” podczas podania napięcia.

Regulacja zapadki

Elektrozaczep posiada regulację języka zapadki w zakresie 0-4 mm, co pozwala wyeliminować luzy pomiędzy zamkiem drzwi a elektrozaczepem i dopasować urządzenie do konkretnej instalacji.

Zabezpieczenie elektryczne

Wbudowane zabezpieczenie Transil chroni elementy sterujące przed przepięciami powstającymi podczas pracy cewki elektrozaczepu.

Zasada działania

Bez podania napięcia: elektrozaczep pozostaje zablokowany.

Po podaniu napięcia: zapadka zostaje zwolniona i możliwe jest otwarcie drzwi lub furtki.

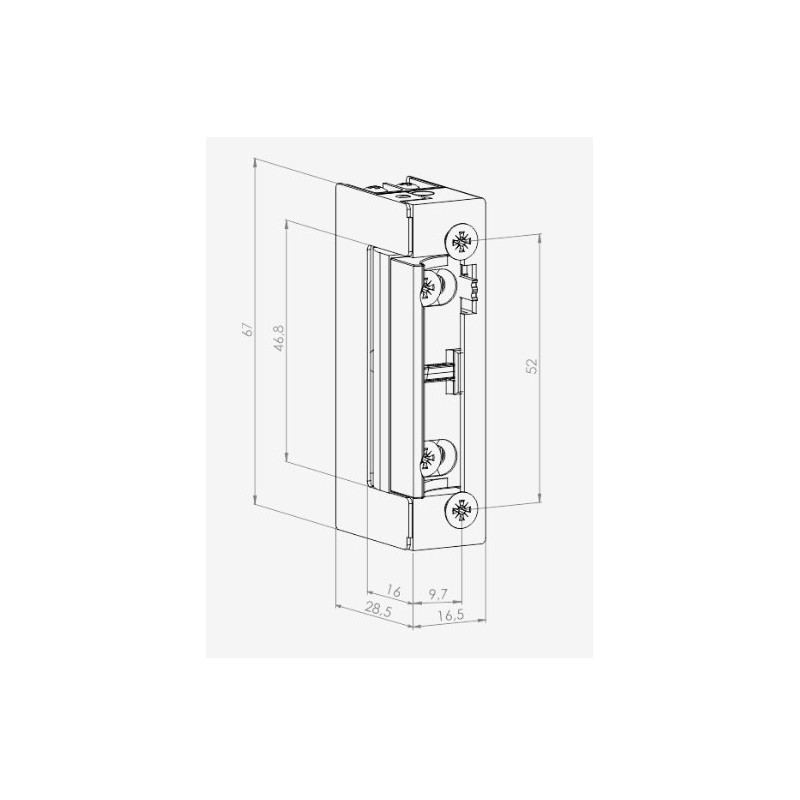

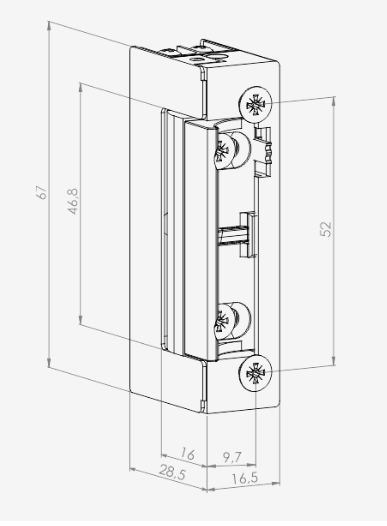

WYMIARY

Parametry techniczne

• Model: ES16-S1224N
• Typ: elektrozaczep standardowy (NC)
• Konstrukcja: symetryczna
• Kategoria użytkowania: klasa 3 – ciężkie warunki eksploatacji
• Napięcie zasilania: 12-24V AC/DC
• Pobór prądu 12V AC: 250 mA
• Pobór prądu 12V DC: 300 mA
• Pobór prądu 24V AC: 510 mA
• Pobór prądu 24V DC: 600 mA
• Rezystancja cewki: 40 Ω
• Maksymalny nacisk na zapadkę: 4000 N
• Maksymalny nacisk wstępny na język: 10 N (DC) / 90 N (AC)
• Regulacja języka zapadki: 0-4 mm
• Wytrzymałość: 250 000 cykli otwarcia
• Temperatura pracy: -10°C do +60°C
• Wymiary: 67 × 16,5 × 28,5 mm
• Zabezpieczenie elektryczne: Transil
