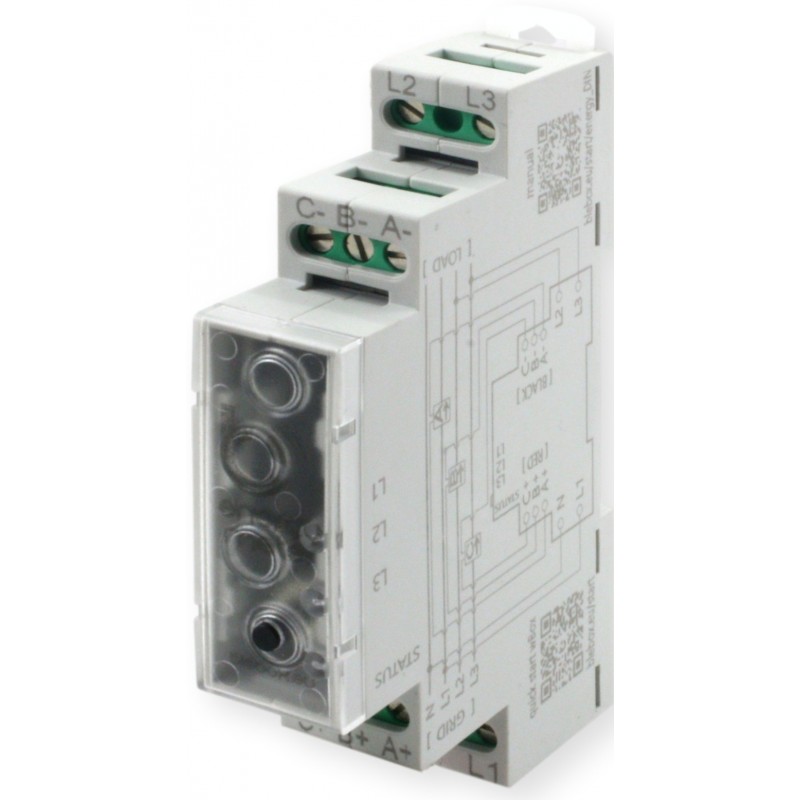

BleBox energyMeter DIN

Dwukierunkowy licznik energii elektrycznej WiFi do monitorowania instalacji jednofazowych i trójfazowych. Umożliwia pomiar zużycia oraz produkcji energii elektrycznej w czasie rzeczywistym, a dzięki integracji z aplikacją wBox pozwala analizować dane historyczne, tworzyć automatyzacje oraz otrzymywać powiadomienia na smartfon.

Najważniejsze cechy i zalety

• Dwukierunkowy pomiar energii - kontrola zużycia oraz produkcji energii elektrycznej
• Obsługa instalacji 1-fazowych i 3-fazowych
• Pomiar napięcia, natężenia prądu, częstotliwości oraz mocy czynnej, biernej i pozornej
• Pomiar energii czynnej i biernej - pobieranej oraz oddawanej
• Interaktywne wykresy i historia pomiarów do 12 miesięcy
• Eksport danych do plików CSV oraz XLSX
• Powiadomienia push na smartfon
• Integracja z Home Assistant
• Otwarte lokalne API
• Bezprzewodowa automatyka z innymi urządzeniami BleBox
• Kolorowa sygnalizacja LED obecności faz i kierunku przepływu energii
• Montaż na szynie DIN 35 mm
• Komunikacja WiFi bez dodatkowej bramki
• 3 przekładniki prądowe 50 A w zestawie

Dwukierunkowy licznik energii WiFi

BleBox energyMeter DIN to nowoczesny licznik energii elektrycznej z komunikacją WiFi, umożliwiający monitorowanie parametrów sieci oraz dokładny pomiar zużycia i produkcji energii elektrycznej.

Urządzenie obsługuje pomiar 4-kwadrantowy, dzięki czemu doskonale sprawdza się zarówno w klasycznych instalacjach elektrycznych, jak i systemach wyposażonych w fotowoltaikę czy inne źródła energii odnawialnej.

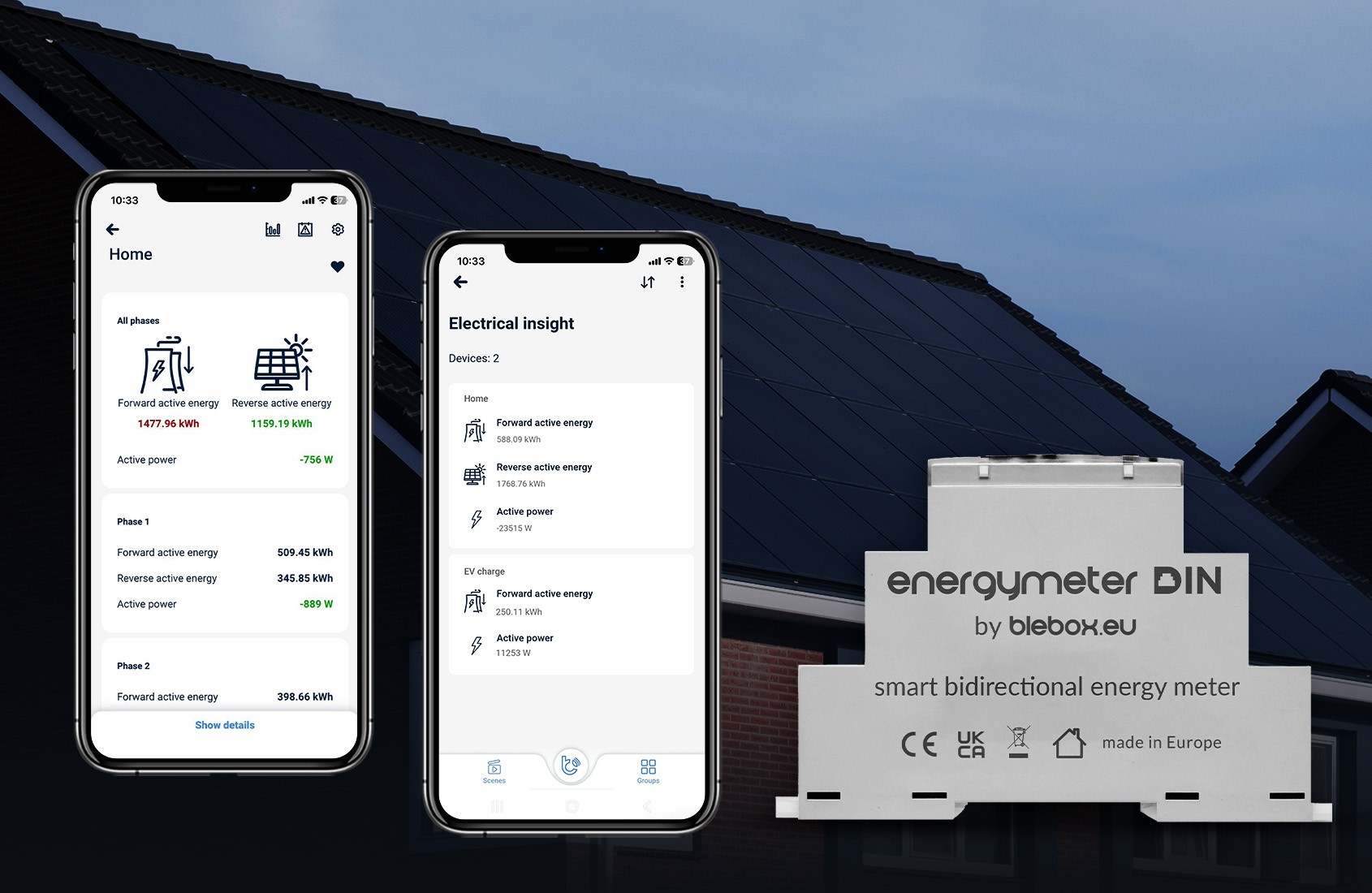

Dzięki darmowej aplikacji wBox możliwy jest podgląd danych w czasie rzeczywistym z wielu liczników jednocześnie z poziomu smartfona lub komputera.

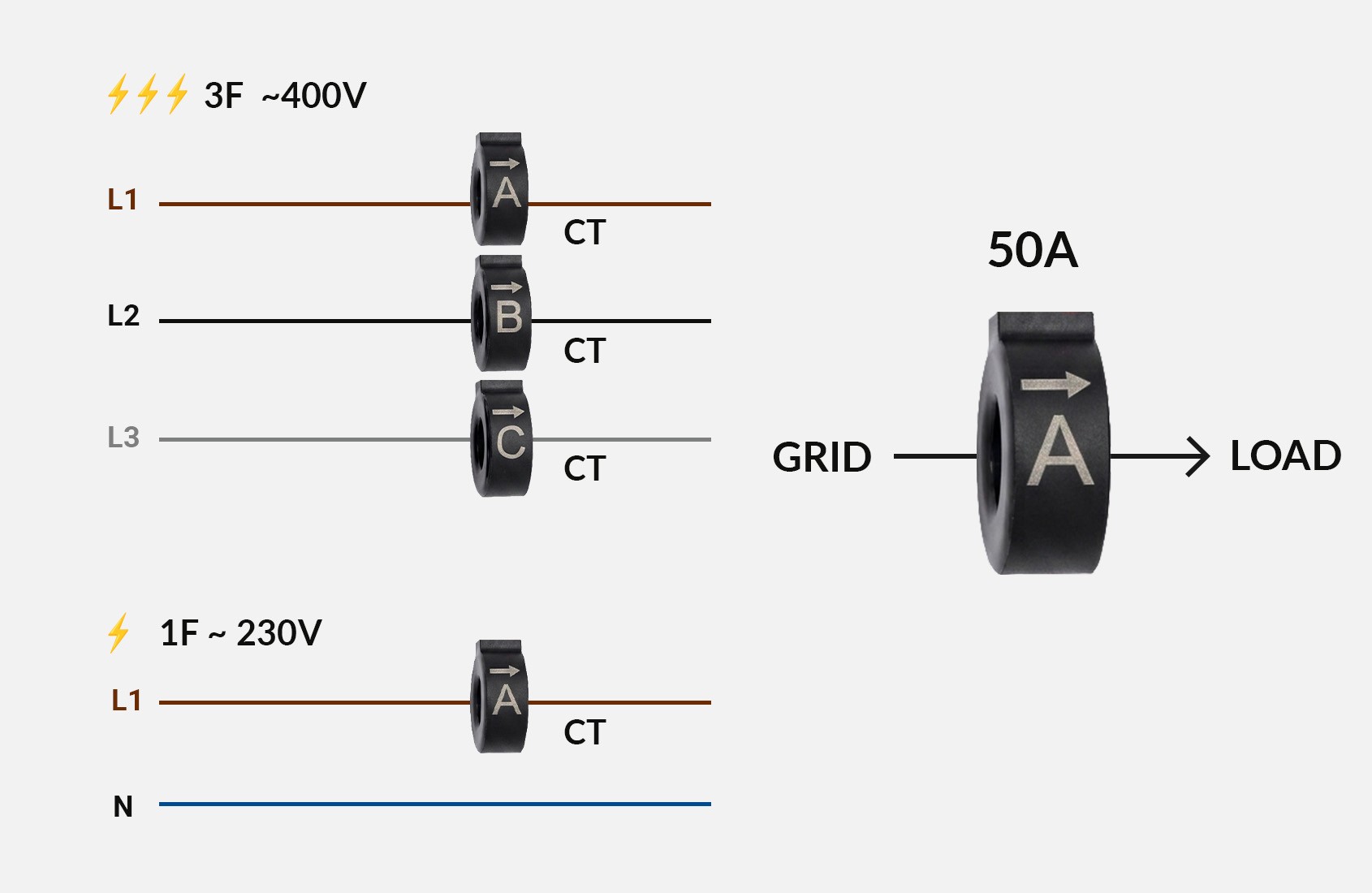

Instalacje 1F oraz 3F

Urządzenie może pracować zarówno w instalacjach jednofazowych, jak i trójfazowych.

W zestawie znajdują się trzy przekładniki prądowe 50 A zapewniające bezkontaktowy pomiar prądu. Rozwiązanie sprawdzi się podczas monitorowania:

• Domowych instalacji elektrycznych
• Instalacji fotowoltaicznych

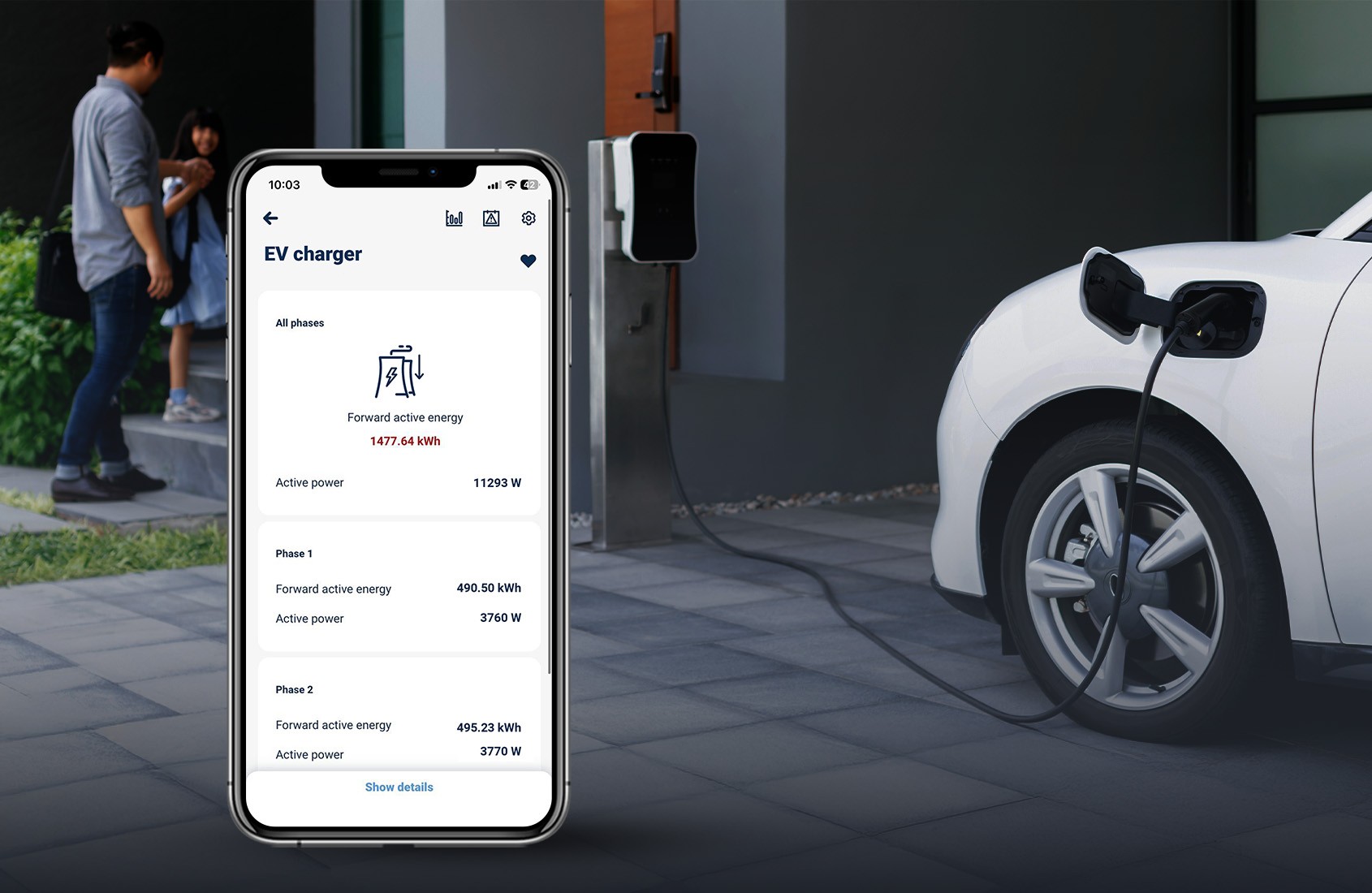

• Ładowarek samochodów elektrycznych EV
• Pomp ciepła
• Klimatyzacji
• Instalacji przemysłowych
• Obwodów technicznych i warsztatowych

Zużycie energii pod kontrolą

energyMeter DIN umożliwia precyzyjną analizę zużycia energii elektrycznej. Dzięki temu można łatwo identyfikować najbardziej energochłonne urządzenia oraz optymalizować koszty energii - szczególnie przy taryfach dynamicznych.

Urządzenie pozwala monitorować między innymi:

• Ładowarki EV
• Pompy ciepła
• Piece saunowe
• Klimatyzatory
• Instalacje grzewcze
• Odbiorniki dużej mocy

Dodatkowo licznik umożliwia analizę energii biernej, co może być szczególnie przydatne w zastosowaniach biznesowych i przemysłowych.

Produkcja i bilans energii

Licznik umożliwia pomiar zarówno energii pobieranej z sieci, jak i energii oddawanej.

Dzięki temu idealnie sprawdza się w instalacjach wyposażonych w:

• Panele fotowoltaiczne
• Turbiny wiatrowe
• Magazyny energii

Urządzenie automatycznie wyznacza bilans energetyczny, umożliwiając określenie, czy produkcja energii przewyższa aktualne zużycie.

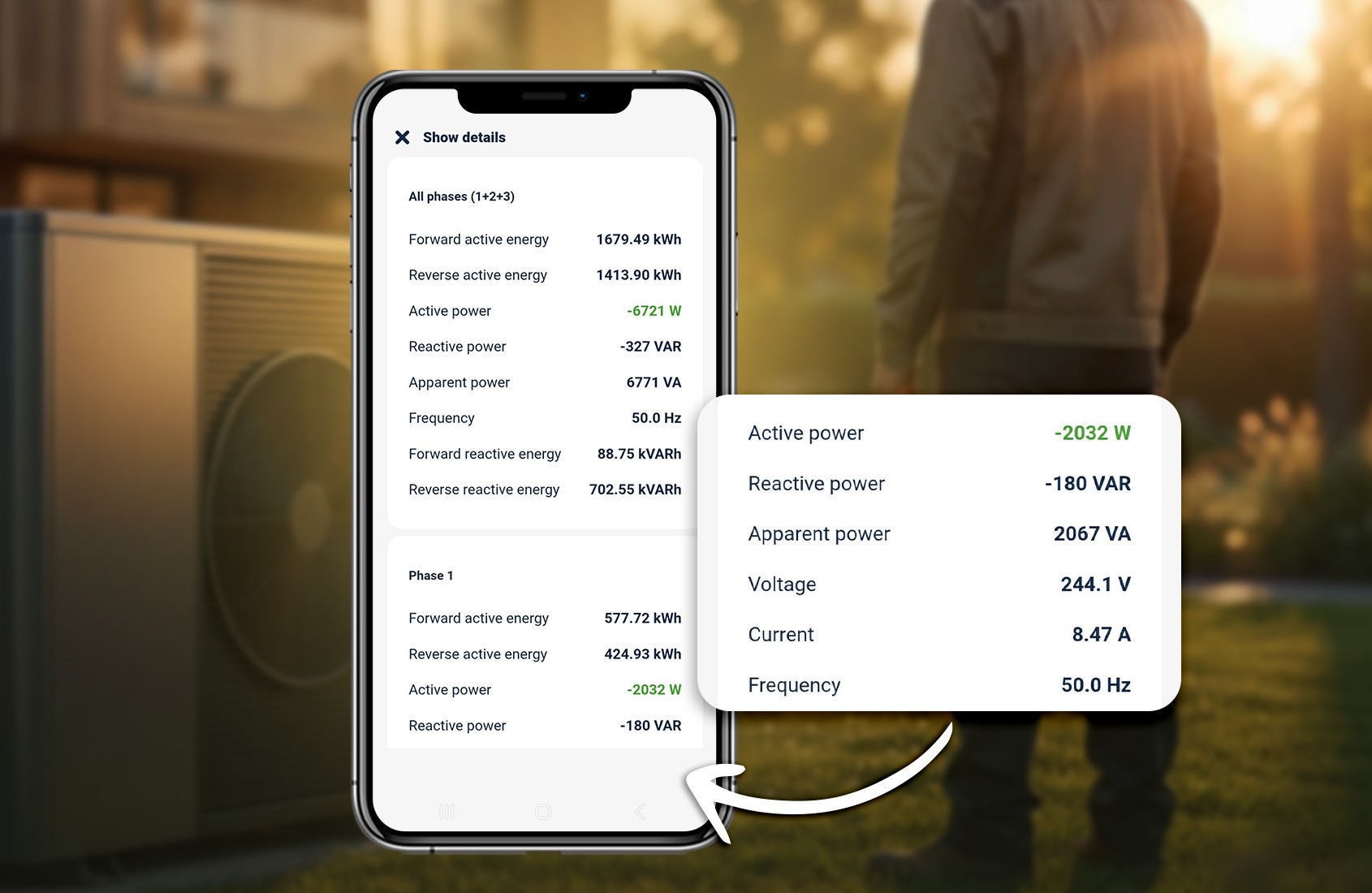

Parametry sieci elektrycznej

BleBox energyMeter DIN monitoruje szeroki zakres parametrów elektrycznych:

• Moc czynna, bierna i pozorna
• Napięcie każdej fazy
• Natężenie prądu każdej fazy
• Częstotliwość sieci
• Bilans energetyczny

Rozwiązanie pozwala wykrywać anomalie oraz monitorować poprawność działania urządzeń elektrycznych, takich jak pompy hydroforowe, pompy głębinowe czy odbiorniki trójfazowe.

Możliwe jest między innymi:

• Wykrywanie zaniku fazy
• Ochrona silników trójfazowych
• Analiza przeciążenia instalacji
• Kontrola poboru energii

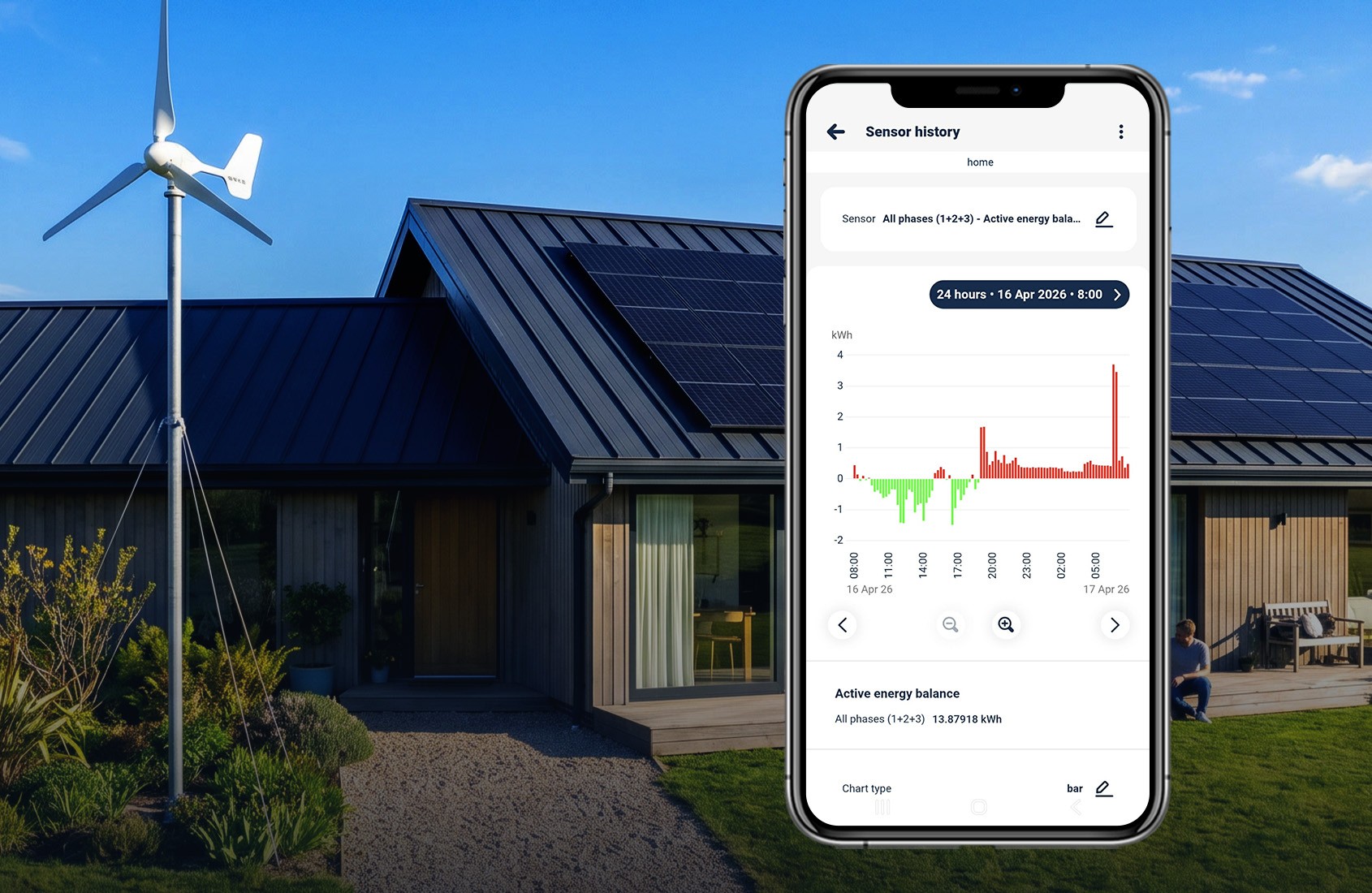

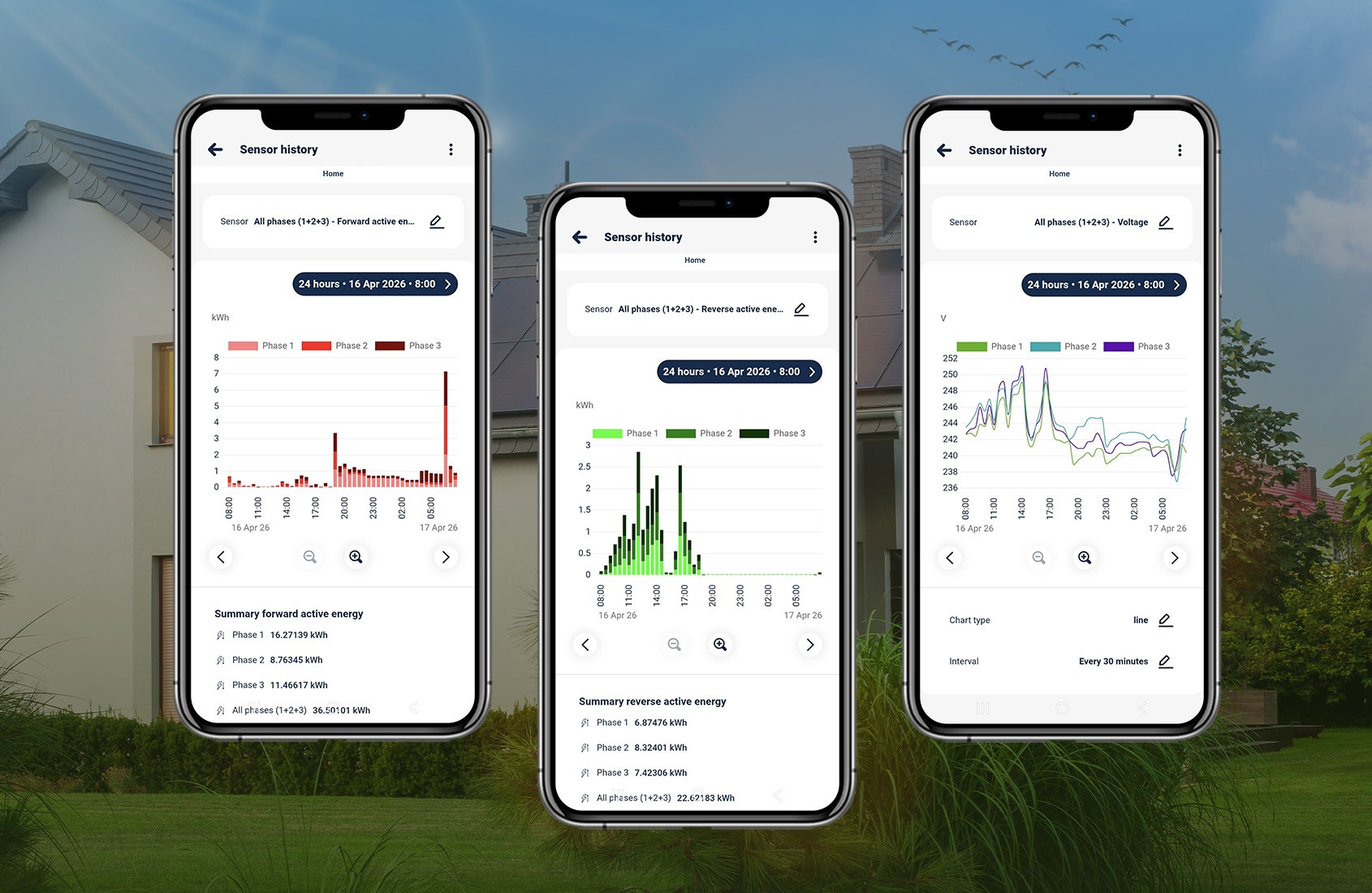

Wykresy i historia pomiarów

Aplikacja wBox umożliwia podgląd historii pomiarów nawet do 12 miesięcy wstecz.

Użytkownik może analizować:

• Zużycie energii
• Produkcję energii
• Bilans energetyczny
• Napięcie na poszczególnych fazach

Dostępne są interaktywne wykresy oraz możliwość eksportu danych do plików CSV i XLSX.

Powiadomienia i alerty

Urządzenie umożliwia wysyłanie powiadomień push na smartfon po spełnieniu określonych warunków.

Przykładowe scenariusze:

• Przekroczenie napięcia 253 V
• Spadek napięcia poniżej 200 V
• Zbyt wysoki pobór mocy
• Nadprodukcja energii z fotowoltaiki
• Wykrycie zaniku fazy

Treść powiadomień może zostać dostosowana do własnych potrzeb użytkownika.

Bezprzewodowa automatyka

energyMeter DIN współpracuje z innymi urządzeniami BleBox poprzez lokalne API oraz automatykę WiFi.

Pozwala to tworzyć inteligentne scenariusze sterowania:

• Automatyczne włączanie grzałki CWU przy nadwyżce energii z PV
• Wyłączanie odbiorników po przekroczeniu limitu mocy
• Ochrona urządzeń trójfazowych przy zaniku fazy
• Sterowanie ładowaniem samochodu elektrycznego
• Inteligentne zarządzanie energią w domu i firmie

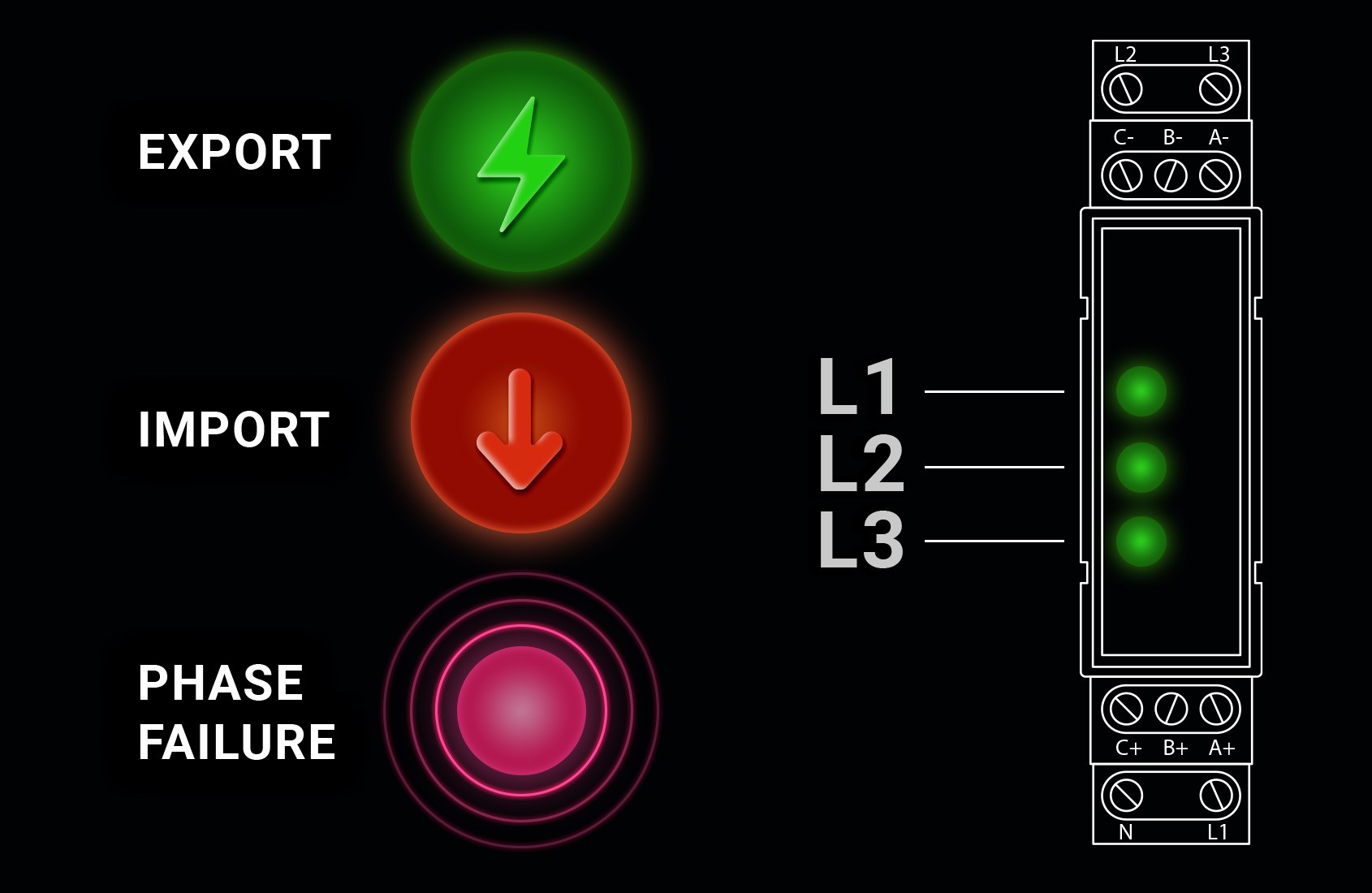

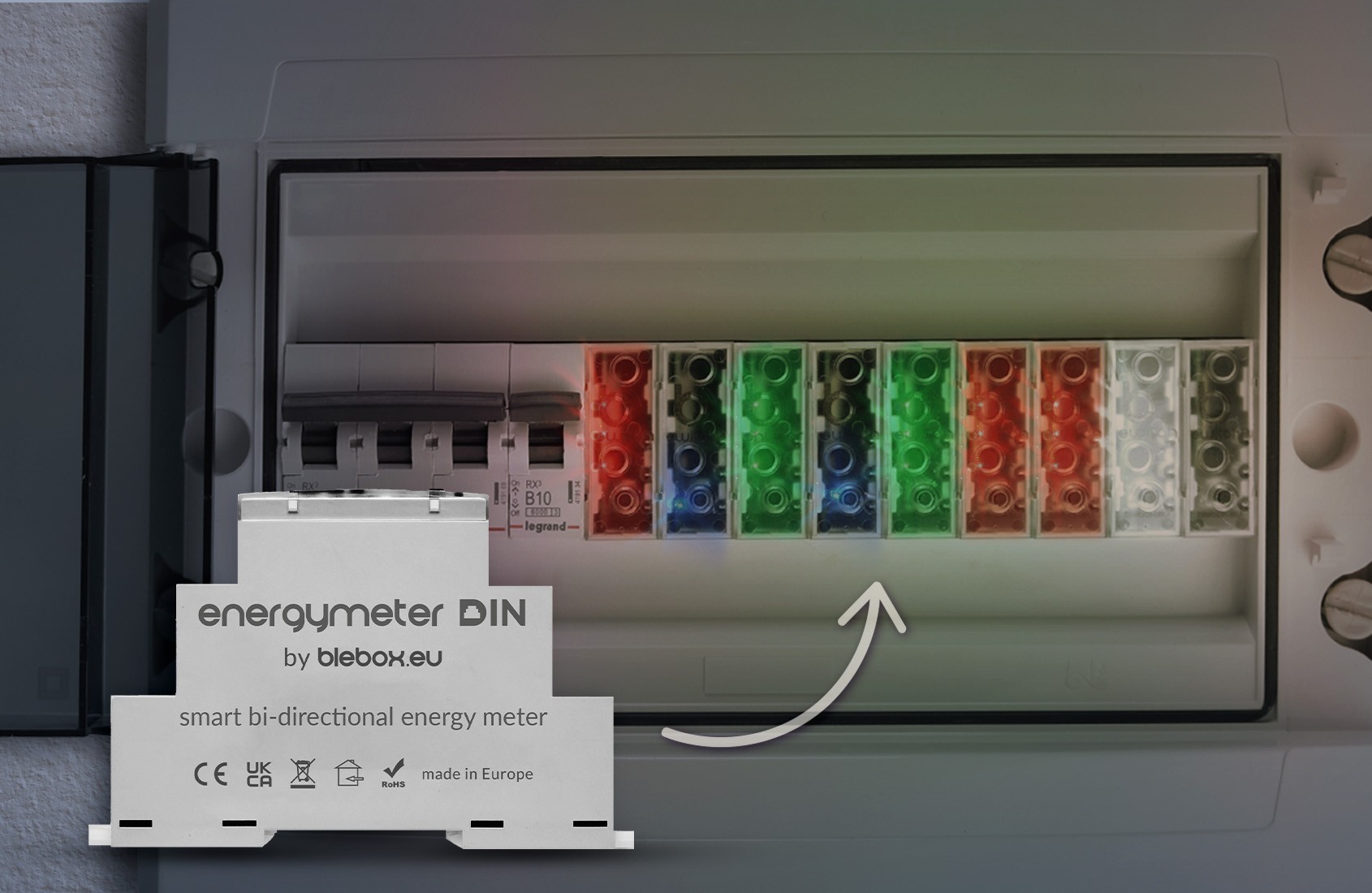

Sygnalizacja obecności faz

Urządzenie wyposażono w kolorowe diody LED informujące o:

• Obecności faz L1, L2 i L3
• Kierunku przepływu energii
• Statusie pracy urządzenia

Kolory diod pozwalają szybko ocenić stan instalacji:

• Czerwony - import energii
• Zielony - eksport energii
• Biały - brak przepływu energii
• Pulsujący burgundowy - brak fazy lub nieprawidłowe napięcie

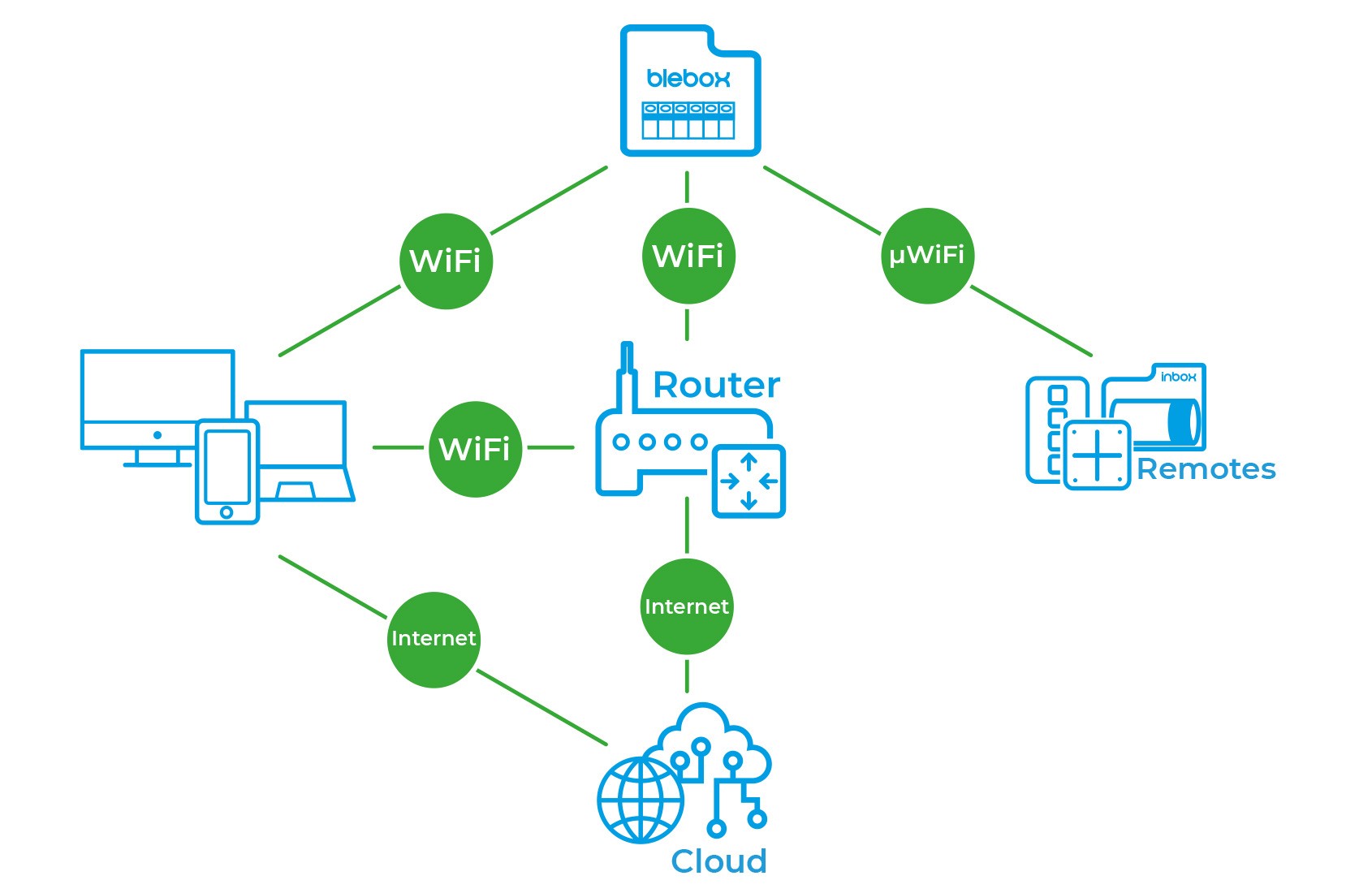

Bezpośrednio, lokalnie lub zdalnie

BleBox energyMeter DIN może pracować w trzech trybach:

• Bezpośrednio - poprzez własną sieć WiFi urządzenia
• Lokalnie - przez domową sieć WiFi
• Zdalnie - przez chmurę BleBox z dowolnego miejsca na świecie

Urządzenie korzysta z szyfrowanej komunikacji oraz może działać nawet w przypadku problemów z lokalnym routerem lub dostępem do Internetu.

Wielu użytkowników

Dzięki aplikacji wBox możliwe jest wygodne udostępnianie urządzenia innym użytkownikom lub domownikom.

Chmura BleBox wykorzystuje serwery zlokalizowane w Unii Europejskiej, USA oraz Kanadzie, zapewniając wysoką niezawodność działania.

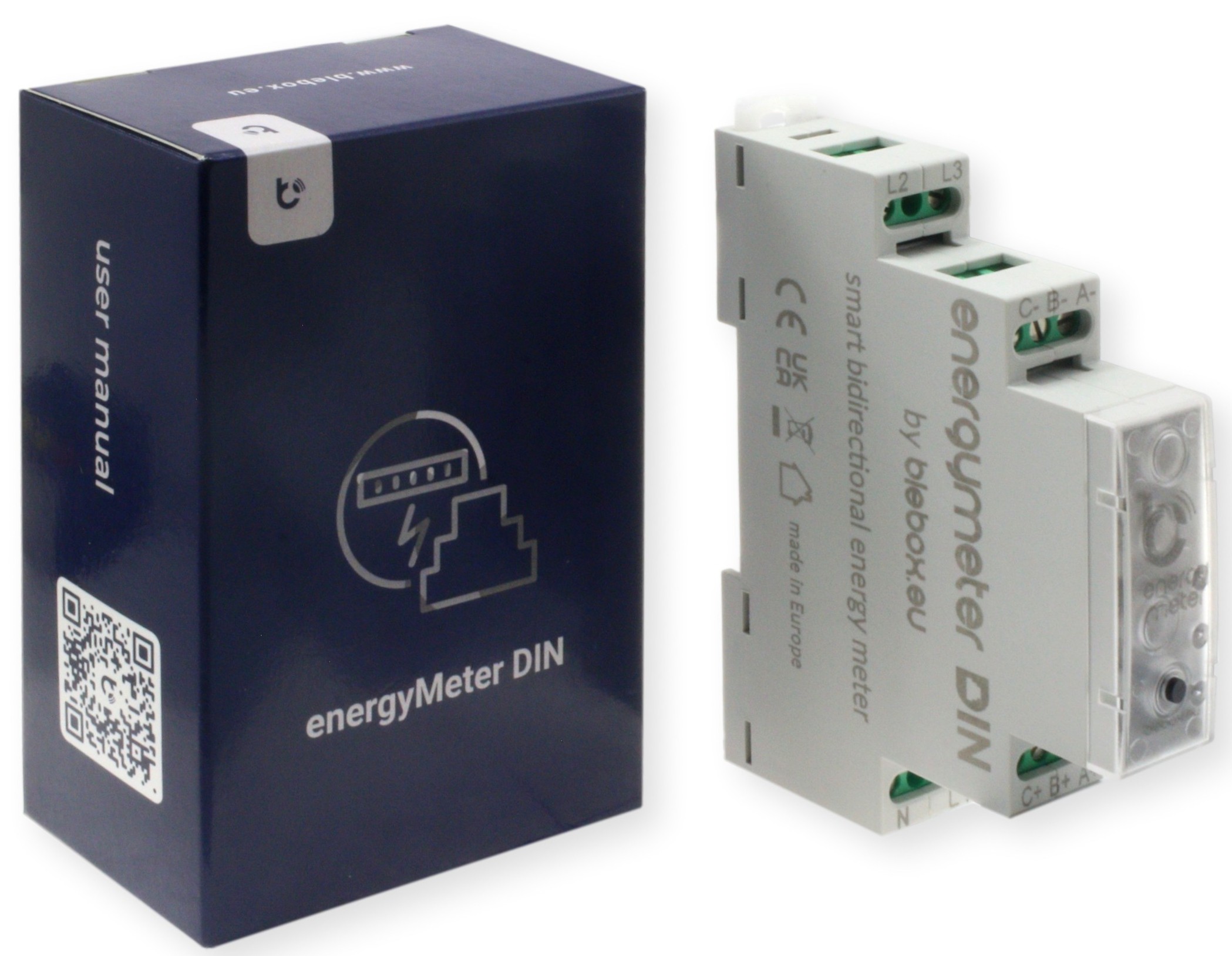

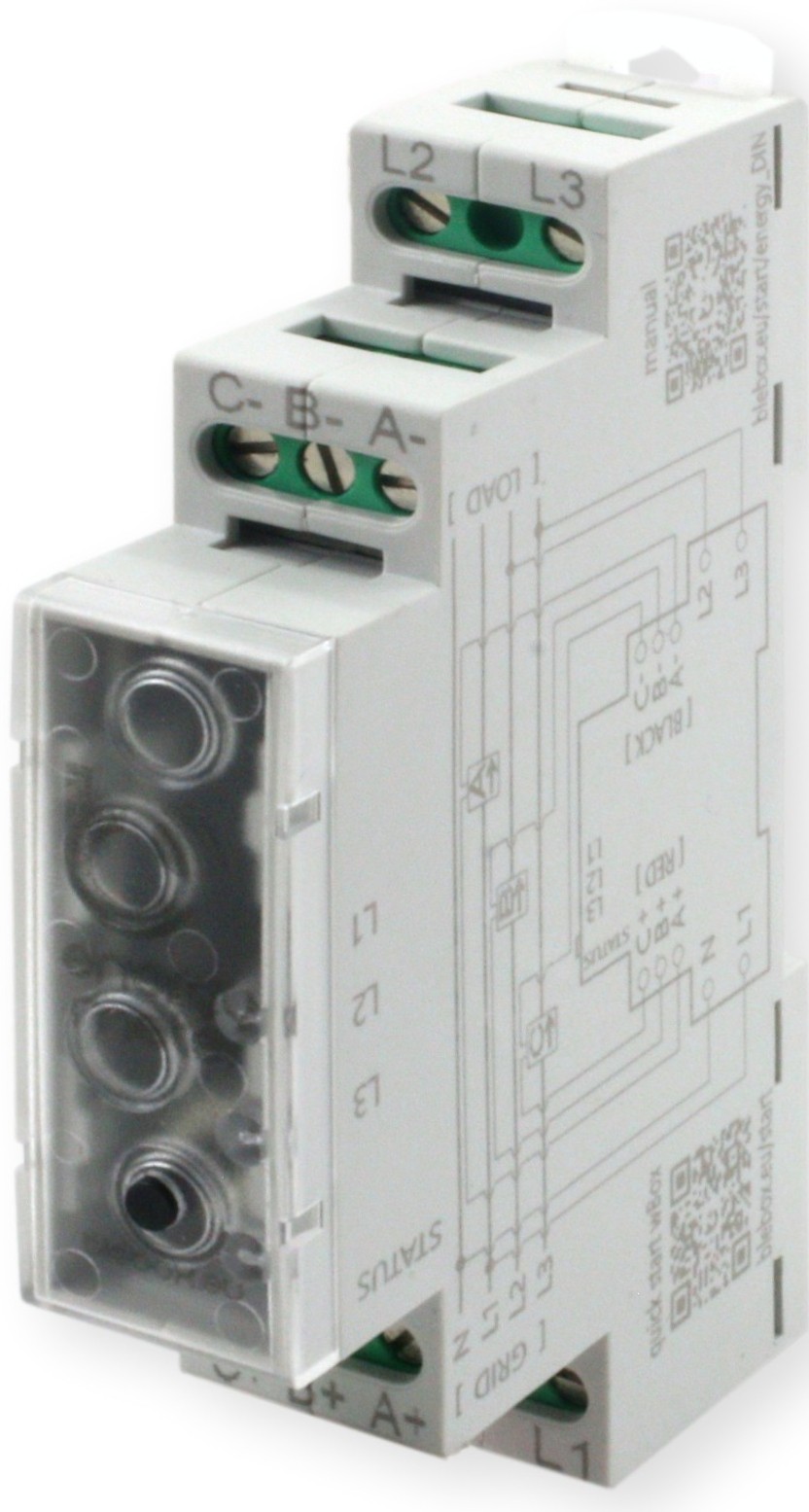

Montaż na szynie DIN

Urządzenie przeznaczone jest do montażu na standardowej szynie DIN 35 mm w rozdzielnicy elektrycznej.

Kompaktowa obudowa DIN-1 o szerokości 17,5 mm pozwala na wygodną instalację nawet w rozbudowanych rozdzielnicach.

Montaż przekładników prądowych jest szybki i nie wymaga skomplikowanych modyfikacji instalacji.

Integracje

• Home Assistant
• Lokalne API REST
• System automatyki BleBox
• Sterowanie przez aplikację wBox

Kompatybilność

• Android
• iOS
• macOS
• Windows

Parametry techniczne

• Napięcie zasilania: 230 V AC (1-fazowe) lub 3 x 230 V AC (3-fazowe), 50 Hz, wg. PN-EN 50160
• Zużycie energii: < 1 W
• Wymagane zabezpieczenie: wyłącznik nadprądowy (układ 3-fazowy: 4P, układ 1-fazowy: 2P)
• Ilość wejść napięciowych: 3 (L1, L2, L3)
• Typ wejść napięciowych: pomiar napięcia fazowego; możliwość pracy w układach 1-fazowych oraz 3-fazowych
• Zakres pomiarowy napięcia: 0 - 300 V AC RMS niezależnie dla każdej fazy
• Ilość wejść prądowych: 3 (6 zacisków)
• Typ wejść prądowych: pośredni pomiar prądu (przystosowany do współpracy z zewnętrznymi przekładnikami prądowymi)
• Przekładniki prądowe w zestawie: 3 szt.
• Zakres pomiarowy: 3 x 50 A (3 x 11,5 kW, łącznie 34,5 kW) - dotyczy przekładników załączonych w zestawie
• Mierzone parametry: energia czynna (pobierana/oddawana), energia bierna (pobierana/oddawana), moc czynna, bierna i pozorna, napięcie, prąd oraz częstotliwość
• Tryb pomiaru: odczyt rzeczywisty (real-time), niezależny dla każdej fazy, suma wszystkich faz, całkowite zużycie w określonym czasie, bilans wektorowy
• Rozdzielczość pomiarowa mocy czynnej: 1 W
• Rozdzielczość pomiarowa mocy biernej: 1 var
• Rozdzielczość pomiarowa mocy pozornej: 1 VA
• Rozdzielczość energii czynnej: 10 Wh
• Rozdzielczość energii biernej: 10 varh
• Rozdzielczość napięcia: 0,1 V
• Rozdzielczość prądu: 0,01 A
• Rozdzielczość częstotliwości: 0,1 Hz
• Historia pomiaru: dostęp online; interwał zapisu 5 min; dla danych starszych niż 1 tydzień stosowana agregacja godzinowa (1h)
• Ilość przycisków: 1
• Typ przycisków: tact-switch, funkcja reset
• Sygnalizacja na obudowie: status pracy urządzenia, sygnalizacja obecności napięcia na poszczególnych fazach, informacja o kierunku przepływu energii lub braku obciążenia dla każdej z faz
• Rodzaj złącz: terminal block, M3, max 0,5 Nm
• Maksymalny przekrój przewodów: 0,05 ÷ 2,5 mm² / 30 ÷ 14 AWG
• Zalecana długość zdejmowanej izolacji: 6 mm
• Typ obudowy: moduł instalacyjny DIN-1; szerokość 17,5 mm
• Wymiary: 90(98,8) x 17,5 x 64,5 mm
• Stopień ochrony: IP20 wg PN-EN 60529
• Obudowa: ABS / akryl, klasa palności V-0 wg UL 94
• Sposób montażu: rozdzielnice lub obudowy z tworzywa sztucznego, szyna DIN 35 mm wg PN-EN 60715
• Temperatura pracy: od -20°C do +50°C
• Standard komunikacji: µWiFi, kompatybilny z WiFi, 802.11g/n
• Częstotliwość transmisji: 2.4 GHz
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• API: lokalne, otwarte
• Tryb pracy: połączenie bezpośrednie jako Access Point, połączenie WiFi przez router, zdalny dostęp przez Internet
• Kompatybilne systemy: Android, iOS, macOS (Apple Silicon M1 lub nowsze)

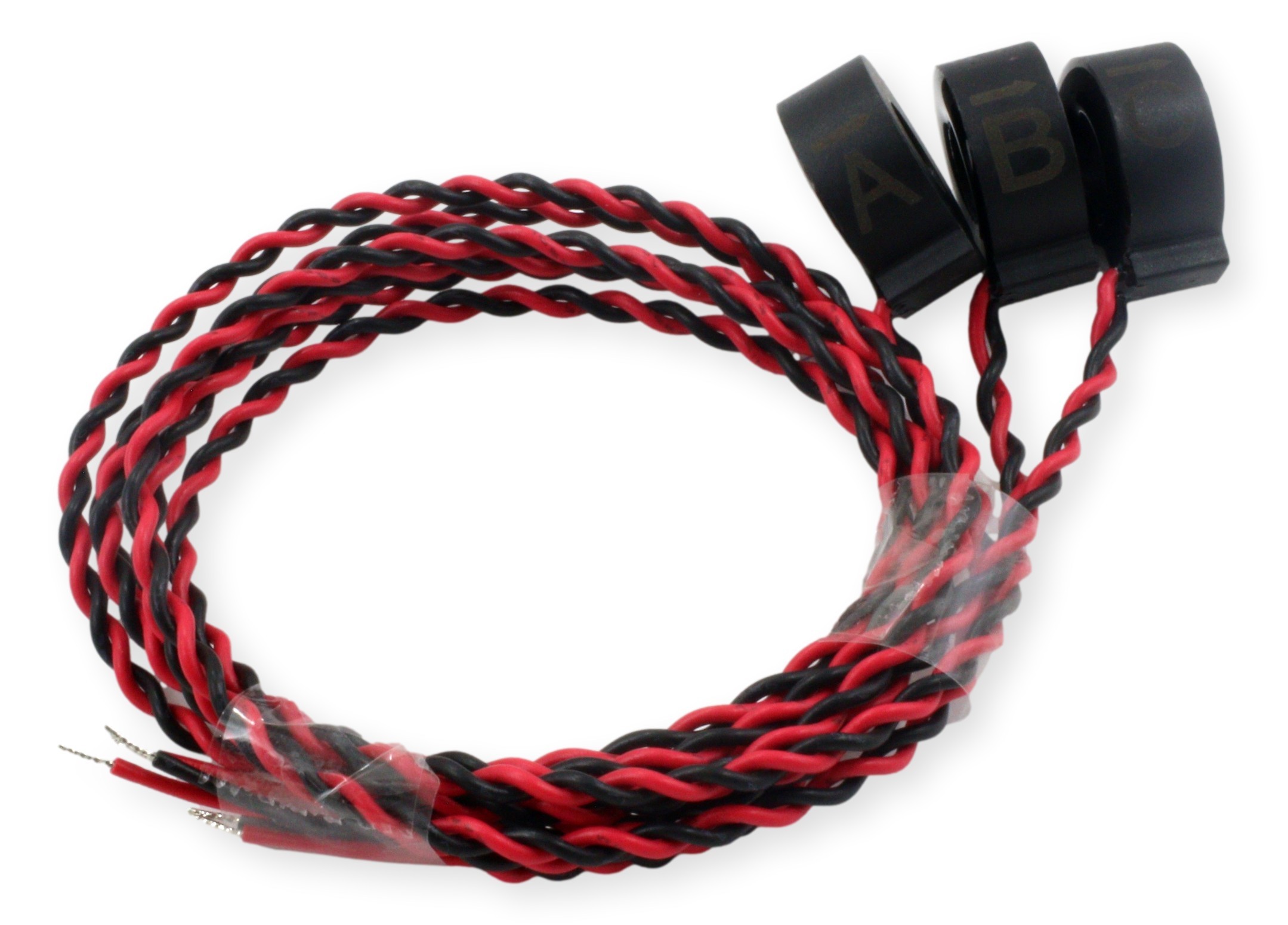

• Przełożenie przekładnika: 1000:1
• Maksymalny prąd pomiarowy przekładnika: 50 A / faza
• Rodzaj montażu przekładnika: przewlekany przez przewód prądowy
• Maksymalna średnica zewnętrzna przewodu fazowego: ⌀8,6 mm
• Długość przewodu przekładnika: 500 mm
• Wymiary przekładnika: ⌀22 mm x 10 mm

Zawartość zestawu

• BleBox energyMeter DIN
• 3 przekładniki prądowe 50 A
