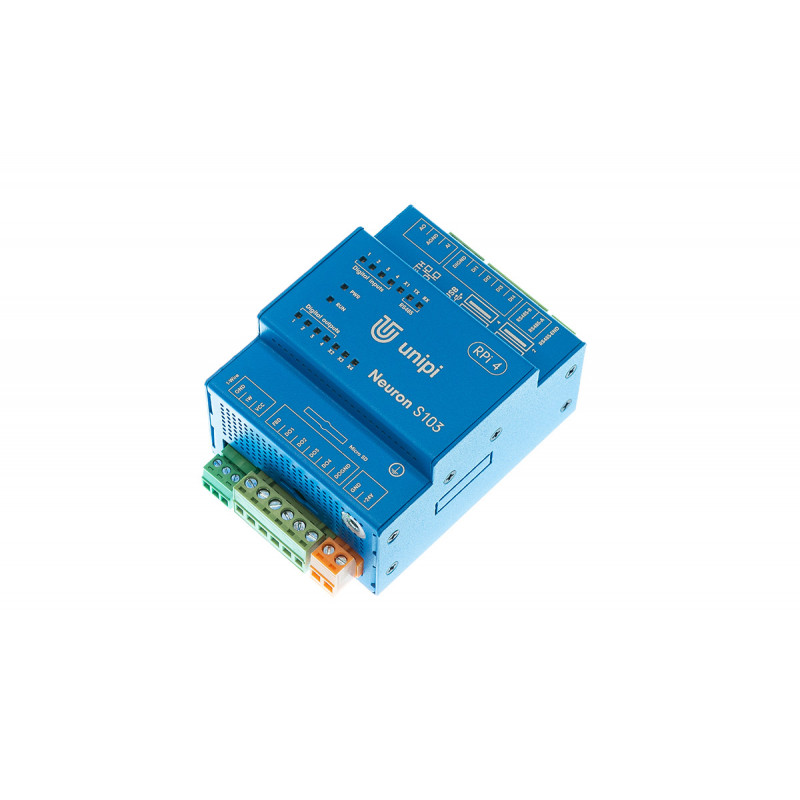

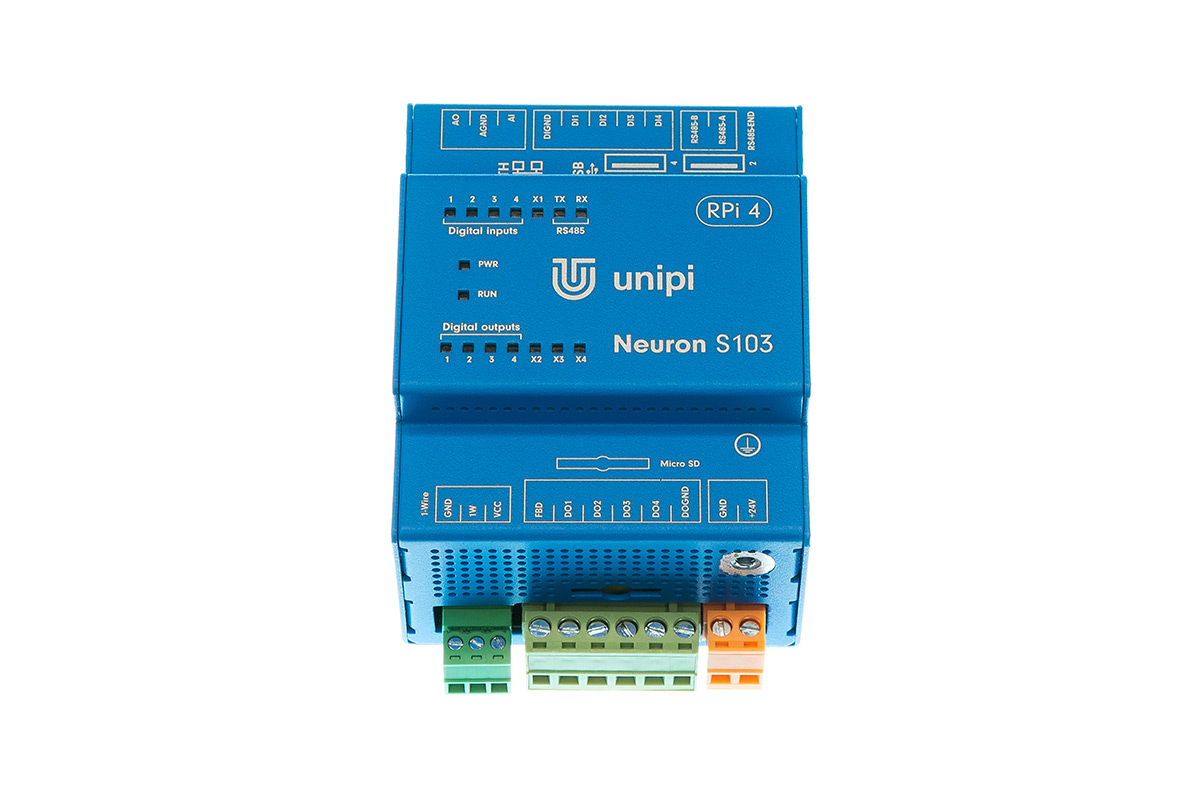

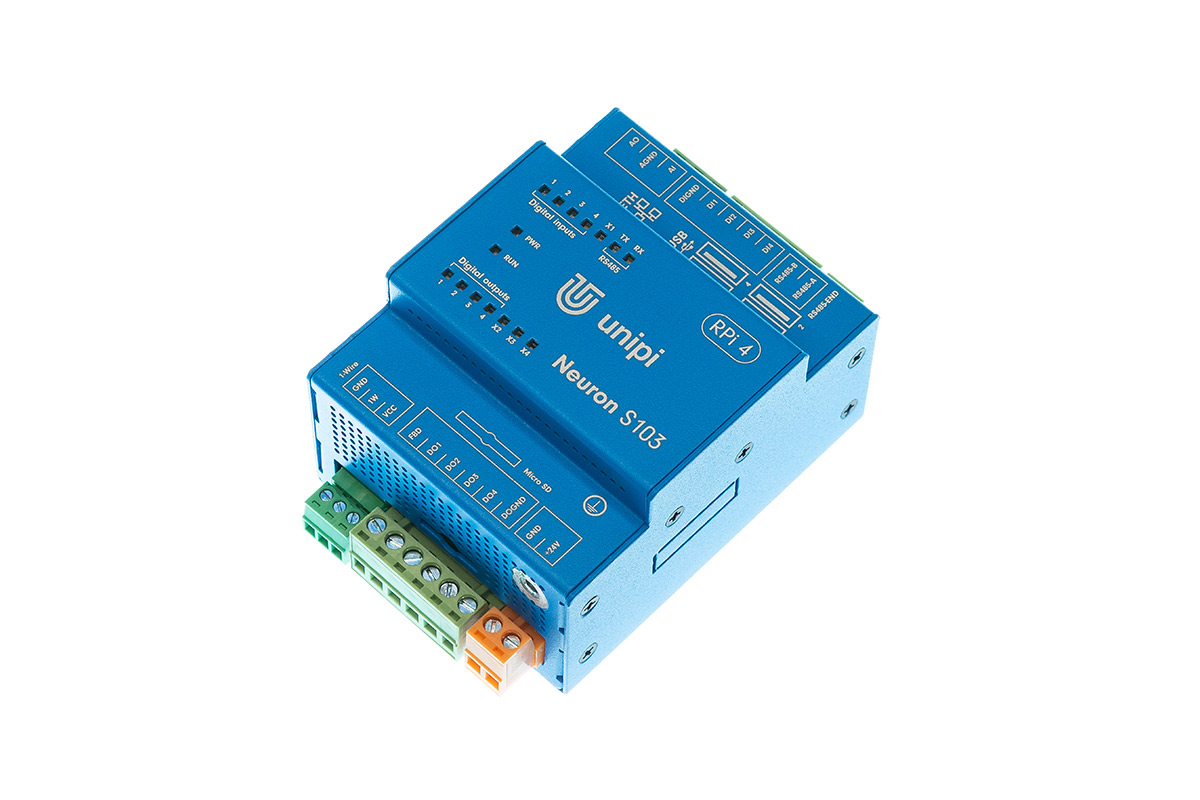

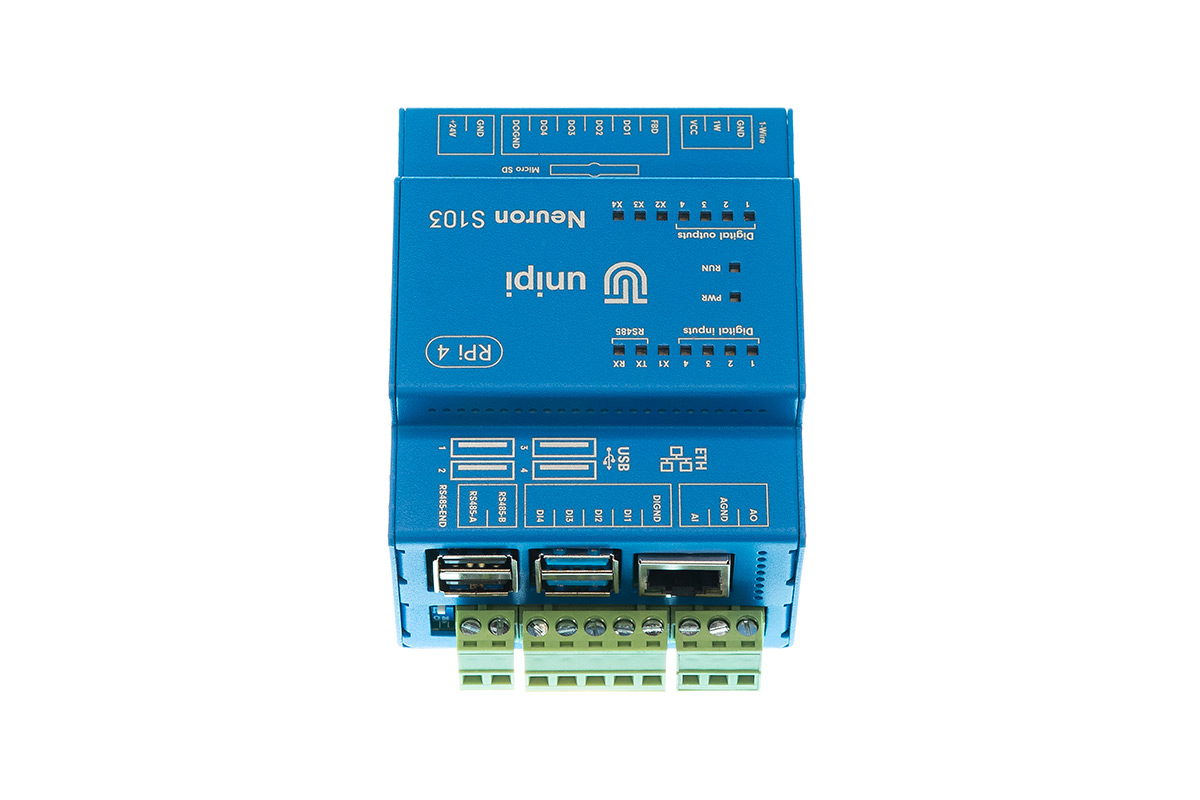

Unipi Neuron S103 – sterownik PLC z Raspberry Pi 4

Dlaczego warto

Unipi Neuron S103 to kompaktowy i wszechstronny sterownik PLC, idealny do automatyki budynkowej, przemysłowej oraz systemów IoT. Dzięki modułowi Raspberry Pi 4 (2 GB RAM) zapewnia wysoką wydajność obliczeniową, otwartość programową i szerokie możliwości komunikacyjne.

Najważniejsze cechy i zalety

• 4 wejścia cyfrowe (DI) z funkcją licznika
• 4 wyjścia cyfrowe (DO) z obsługą PWM
• 1 wejście analogowe (AI) do pomiaru napięcia/prądu
• 1 wyjście analogowe (AO) do sterowania zaworami, napędami, wymiennikami ciepła
• Interfejs RS485 (Modbus RTU) do komunikacji z urządzeniami zewnętrznymi
• Magistrala 1-Wire obsługująca do 15 czujników
• Wbudowane Wi-Fi i Bluetooth
• Solidna aluminiowa obudowa (IP20, radiator)

Opis funkcjonalności wejść i wyjść

• Wejścia cyfrowe (DI): odczyt stanów dwustanowych (czujniki, przyciski, detektory ruchu)
• Wyjścia cyfrowe (DO): sterowanie urządzeniami DC (zamki, przekaźniki, styczniki) lub płynna regulacja dzięki PWM
• Wejście analogowe (AI): pomiar sygnałów napięciowych i prądowych z czujników analogowych
• Wyjście analogowe (AO): sterowanie silnikami, zaworami i napędami

Komunikacja i interfejsy

• RS485: komunikacja z modułami rozszerzeń, licznikami energii, panelami HMI i innymi sterownikami (Modbus RTU)
• 1-Wire: obsługa do 15 czujników temperatury, wilgotności, natężenia światła (do 100 m)
• Ethernet 1 Gbit: stabilne połączenie sieciowe
• USB: 2× USB 2.0, 2× USB 3.0
• Łączność bezprzewodowa: Wi-Fi, Bluetooth

Moduł obliczeniowy

• Raspberry Pi 4 Model B
• Czterordzeniowy procesor 1,5 GHz
• 2 GB RAM
• Karta microSD jako pamięć systemowa (do dokupienia osobno)

Oprogramowanie i integracja

Unipi Neuron S103 jest w pełni otwarty programowo – użytkownik może wybrać dowolne środowisko sterowania:

• Mervis – platforma zgodna z IEC 61131-3 z HMI, SCADA i bazą danych
• Rozwiązania open-source – obsługa EVOK API (REST, WebSocket), Modbus TCP, SysFS
• Możliwość wdrożenia własnej logiki w dowolnym języku programowania

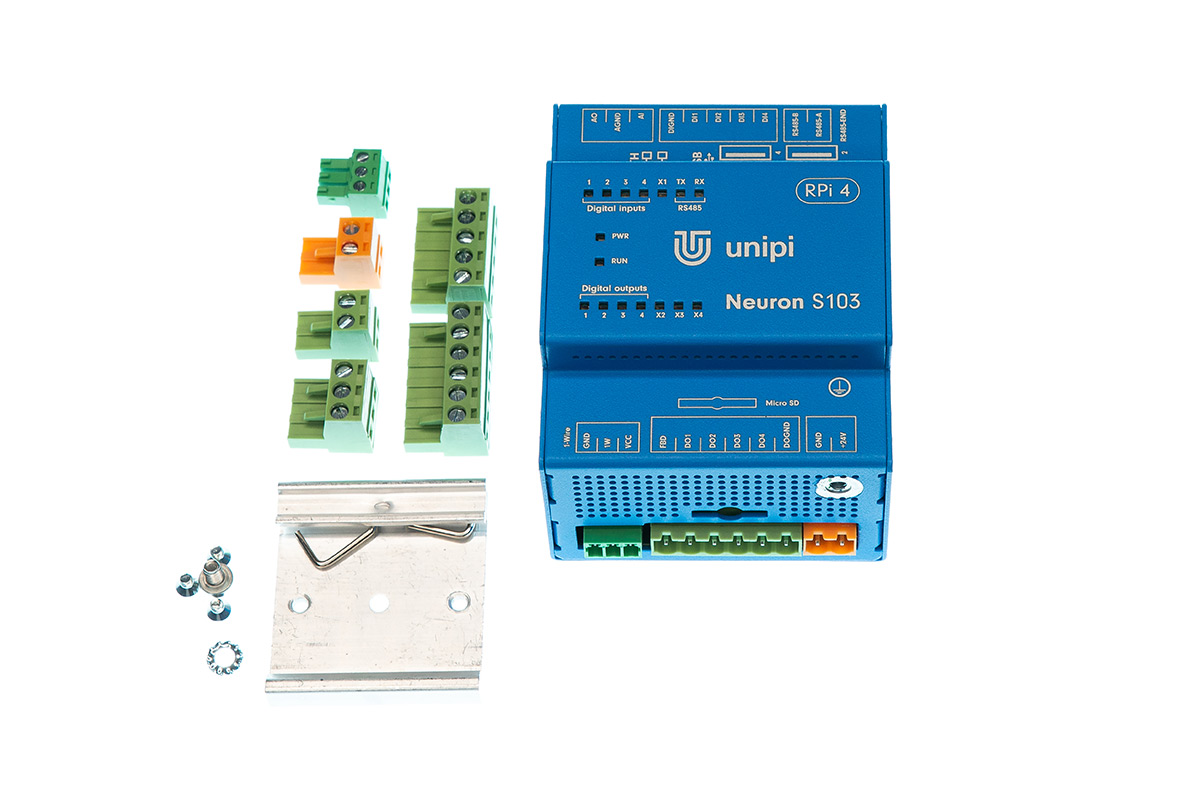

Zawartość zestawu

• Sterownik Unipi Neuron S103
• Listwy zaciskowe (śrubowe, zdejmowane)
• Uchwyt na szynę DIN (35 mm) + 3 śruby montażowe
• Śruba uziemiająca
• Instrukcja obsługi
• Licencja Mervis (dożywotnia)

Dane techniczne

• Wejścia cyfrowe (DI): 4
• Wyjścia cyfrowe (DO): 4
• Wejścia analogowe (AI): 1
• Wyjścia analogowe (AO): 1
• RS485: 1
• 1-Wire: 1
• Ethernet: 1 Gbit
• Procesor: Raspberry Pi 4 Model B, Quad-Core 1,5 GHz
• RAM: 2 GB
• Obudowa: aluminium, IP20, radiator
• Montaż: szyna DIN 35 mm
