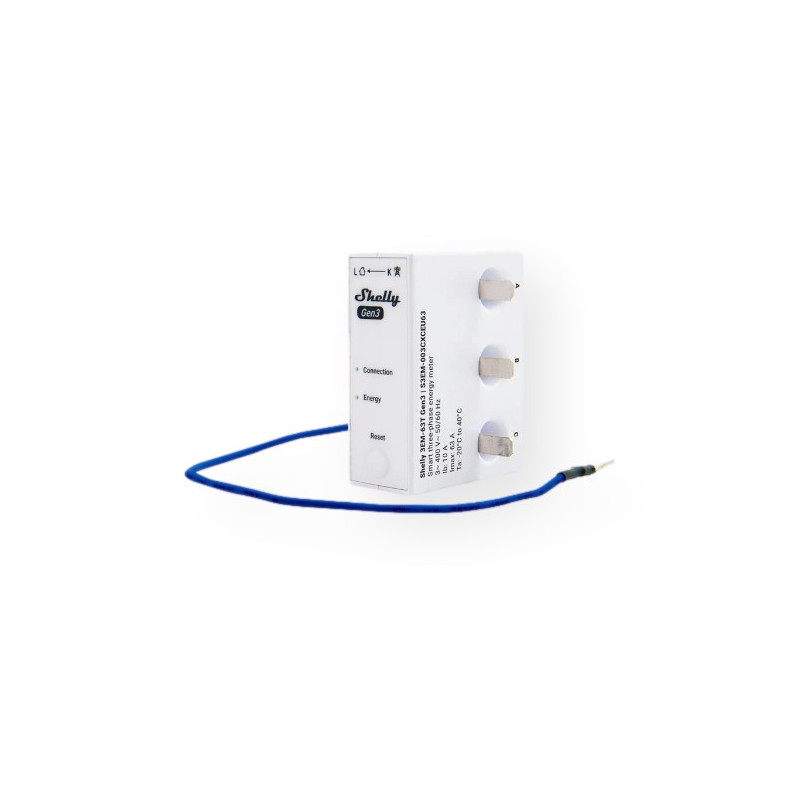

Shelly 3EM-63T Gen3

Kompaktowy licznik energii z płaskimi zaciskami przeznaczony do monitorowania systemu trójfazowego lub trzech niezależnych obwodów jednofazowych. Bezproblemowo integruje się z systemami inteligentnego domu lub profesjonalnymi konfiguracjami, zapewniając dokładne dane w czasie rzeczywistym w celu optymalizacji efektywności energetycznej.

Główne cechy

• Pomiar 4-kwadrantowy
• Różne typy połączeń: instalacje trójfazowe lub jednofazowe
• Bezkontaktowy pomiar prądu poprzez przekładniki prądowe
• Wykrywanie błędów kolejności faz (opcja)
• Brak progu obciążenia
• Wskaźnik zużycia energii za pomocą impulsu optycznego
• Zegar czasu rzeczywistego: przechowywane dane zachowują prawidłowe znaczniki czasu nawet w przypadku przerwania połączenia internetowego.
• Dzienniki danych: do 7 dni danych przechowywanych na urządzeniu w celu późniejszego pobrania
• Klasa dokładności B (IEC 62053-21)
• Gotowość na fotowoltaikę

Identyfikacja urządzenia

• Shelly 3EM-63T Gen3 (model z płaskim zaciskiem)
• Modele: S3EM-003CXCEU63
• SSID urządzenia: Shelly3EM63G3-XXXXXXXXXXXX
• Identyfikator modelu BLE: 0x1026

Krótki opis

Shelly 3EM-63 Gen3 to kompaktowy licznik energii zaprojektowany do monitorowania systemu trójfazowego lub trzech niezależnych obwodów jednofazowych. Może pracować samodzielnie w lokalnej sieci Wi-Fi lub może być obsługiwany za pośrednictwem usług automatyki domowej w chmurze przez MQTT, HTTP i WebSocket. Wszystkie połączenia przychodzące obsługują TLS. Urządzenie raportuje zgromadzoną energię, a także chwilowe napięcie, prąd, moc czynną i pozorną na fazę w czasie rzeczywistym. Przechowuje dane w pamięci nieulotnej, którą można pobrać przez okres do 7 dni w odstępach 1-minutowych. Urządzenie posiada zegar czasu rzeczywistego, który utrzymuje prawidłowy czas w przypadku utraty połączenia z serwerem SNTP. Użytkownik ma możliwość zdalnego dostępu do Urządzenia, jego konfiguracji i monitorowania, a także może uzyskiwać dostęp do systemu automatyzacji i komunikować się z nim, pod warunkiem, że znajdują się w tej samej infrastrukturze sieciowej. Urządzenie ma wbudowany interfejs sieciowy, za pomocą którego można monitorować i kontrolować urządzenie, a także zmieniać jego ustawienia.

Główne cechy

• Pomiar 4-kwadrantowy
• Montaż na wyłączniku nadprądowym: powyżej lub poniżej wyłącznika
• Różne typy połączeń: instalacje trójfazowe lub jednofazowe
• Bezkontaktowy pomiar prądu poprzez przekładniki prądowe
• Wykrywanie błędów kolejności faz² (opcja)
• Brak progu obciążenia³
• Wskaźnik zużycia energii za pomocą impulsu optycznego
• Zegar czasu rzeczywistego: przechowywane dane zachowują prawidłowe znaczniki czasu nawet w przypadku przerwania połączenia internetowego.⁴
• Dzienniki danych: do 7 dni danych przechowywanych na urządzeniu w celu późniejszego pobrania
• Klasa dokładności B (IEC 62053-21)
• Gotowość na fotowoltaikę

² Urządzenie ma obwody wykrywania błędów kolejności faz. To wykrywanie działa na napięciach fazowych i bierze pod uwagę tylko przejścia przez zero. Regularna sekwencja tych zdarzeń przejścia przez zero to faza A, po której następuje faza B, a następnie faza C. Jeśli sekwencja zdarzeń przejścia przez zero to faza A, po której następuje faza C, a następnie faza B, wówczas błąd jest zgłaszany, gdy opcja wykrywania błędów kolejności faz jest włączona.

³ W przypadku gdy łączne obciążenie trzech kanałów spadnie poniżej 30 VA na kanał, zmierzony poziom mocy zostanie wyświetlony, ale zużyta energia nie będzie akumulowana w statystykach energii, a w interfejsie internetowym urządzenia i aplikacji mobilnej zostanie wyświetlone powiadomienie.

⁴ Urządzenia Shelly polegają na połączeniu internetowym w celu ustawienia zegara urządzenia. W przypadku wymagań sieci instalacyjnej lub przerwy w świadczeniu usług wbudowany zegar zapewnia prawidłowe znaczniki czasu dla rekordów.

Przykłady zastosowań

• Monitorowanie zużycia energii: Monitoruj zużycie energii przez urządzenia w czasie rzeczywistym. Informacje te mogą być cenne dla zrozumienia wzorców zużycia energii i podejmowania świadomych decyzji w celu zmniejszenia zużycia.
• Optymalizacja efektywności energetycznej: Identyfikuj wzorce zużycia energii elektrycznej i optymalizuj jej wykorzystanie.
• Kontrola stanu urządzenia: Monitoruj zużycie energii przez poszczególne urządzenia, aby ocenić ich stan i wydajność w czasie. Nagłe skoki lub zmiany w zużyciu energii mogą wskazywać na problemy z urządzeniem.
• Zarządzanie kosztami: Zrozumienie zużycia energii jest kluczowe dla zarządzania wydatkami na energię elektryczną. Dzięki Shelly 3EM-63 Gen3 możesz oszacować koszt eksploatacji konkretnych urządzeń, co pozwoli Ci podejmować świadome decyzje i zmniejszać rachunki za energię.
• Oszczędność miejsca: Oszczędź miejsce, montując inteligentny licznik energii bezpośrednio nad lub pod wyłącznikiem zamontowanym na szynie DIN.
• Zdalne monitorowanie: Shelly 3EM-63 Gen3 obsługuje publikowanie danych w Shelly Cloud lub innych systemach gromadzenia i przechowywania danych w chmurze. Umożliwia to monitorowanie zużycia energii nawet poza domem.
• Lokalny monitoring: Shelly 3EM-63 Gen3, podobnie jak inne urządzenia Shelly Wi-Fi, oferuje lokalny monitoring i automatyzację. Możesz uzyskać dostęp do zapisanych danych o zużyciu energii bezpośrednio z interfejsu internetowego urządzenia, co ułatwia śledzenie zużycia energii. Możesz również skonfigurować lokalną automatyzację opartą na chwilowym zużyciu energii lub zużyciu energii w określonym czasie.

Łączność

• Wi-Fi
• Bluetooth

Funkcja bezpieczeństwa

• Pomiar i raportowanie temperatury wewnętrznej

Obsługiwane typy obciążeń

• Rezystancyjne (żarówki, urządzenia grzewcze)
• Pojemnościowe (banki kondensatorów, sprzęt elektroniczny, kondensatory rozruchowe silników)
• Indukcyjne (sterowniki oświetlenia LED, transformatory, wentylatory, lodówki, klimatyzatory)

Specyfikacje

Fizyczne

• Rozmiar (wys. x szer. x gł.): 31x54x42 mm / 1,22x2,13x1,65 cala (Shelly 3EM-63T Gen3, bez przewodu)
• Długość przewodów: 260 mm (wliczając zacisk płaski)
• Waga: 52 g / 1,83 uncji (Shelly 3EM-63T Gen3, wliczając przewód)
• Otwór przewodnika: Ø8 mm / Ø0,3 cala
• Montaż: Wyłączniki montowane nad lub pod szyną DIN
• Materiał produktu: plastikowy
• Kolor produktu: Biały

Środowiskowe

• Temperatura otoczenia podczas pracy: -20 °C do 40 °C / -5 °F do 105 °F
• Wilgotność: Wilgotność względna od 30% do 70%
• Maksymalna wysokość: 2000 m / 6562 stóp

Elektryczne

Zasilanie: 220-240 V~ 50/60 Hz (pomiędzy LA i N)

Pobór mocy: < 2 W

Ochrona zewnętrzna:

• 63 A, charakterystyka wyzwalania B lub C,
• prąd wyłączania 6 kA,
• klasa ograniczenia energii 3

Czujniki, mierniki

Czujnik temperatury wewnętrznej: Tak

Woltomierze (RMS dla każdej fazy): 220-240 V~ 50/60 Hz

Dokładność woltomierza: lepiej niż ±1%

Amperomierze (RMS poprzez zintegrowany przekładnik prądowy dla każdej fazy): 0 - 63 A (nasycenie 130 A)

Dokładność amperomierza: ±1% (2–63 A), ±2% (1–2 A), ±5% (0–1 A)

Liczniki mocy i energii:

• Moc czynna i pozorna
• Energia czynna i pozorna
• Współczynnik mocy
• Podstawowa energia czynna i podstawowa energia bierna

Brak progu obciążenia: 30VA

Przechowywanie danych pomiarowych: Co najmniej 7 dni rozdzielczości danych 1-minutowych

Eksport danych:

• CSV dla zarejestrowanych wartości PQ
• Eksport formatu JSON przez RPC

Radio

Wi-Fi

• Protokół: 802.11 b/g/n
• Pasmo RF: 2401 - 2483 MHz
• Maksymalna moc RF: < 20 dBm
• Zakres: Do 30 m / 100 stóp w pomieszczeniach i 50 m / 160 stóp na zewnątrz (w zależności od lokalnych warunków)

Bluetooth

• Protokół: 4.2
• Pasmo RF: 2400-2483,5 MHz
• Maksymalna moc RF: < 4 dBm
• Zakres: Do 10 m / 33 stóp w pomieszczeniach i 30 m / 100 stóp na zewnątrz (w zależności od lokalnych warunków)

Jednostka mikrokontrolera

• Procesor:  ESP-Shelly-C38F
• FLASH: 8 MB

Możliwości oprogramowania układowego

• Harmonogramy: 20
• Webhooki (akcje URL): 20 z 5 adresami URL na hak
• Skrypty: Tak
• MQTT: Tak

Kompaktowy, wszechstronny i gotowy do użycia w każdym miejscu

Urządzenie oferuje precyzyjny pomiar 4-kwadrantowy do dokładnego monitorowania energii w systemach trójfazowych i obwodach jednofazowych. Elastyczna konfiguracja umożliwia samodzielne korzystanie z Wi-Fi lub integrację z popularnymi platformami automatyki domowej. Kompaktowa konstrukcja urządzenia ułatwia instalację. Ponadto jest ono gotowe na przyszłość, obsługując monitorowanie systemów fotowoltaicznych w celu śledzenia produkcji energii słonecznej wraz z wykorzystaniem sieci.

• Obsługa przez Wi-Fi, włączenie Bluetooth - podłącz urządzenie do sieci Wi-Fi. Nie jest wymagany żaden HUB!
• Elastyczna instalacja - łatwy montaż na wyłącznikach szynowych DIN.
• Pomiar energii - monitoruj napięcie, prąd, współczynnik mocy oraz moc i energię czynną i pozorną.
• Wiele typów połączeń - obsługuje instalacje trójfazowe i jednofazowe.
• Zaawansowane rejestrowanie danych - przechowuje dane dotyczące zużycia energii przez okres do 7 dni w odstępach 1-minutowych.
• Podłączenie transformatora prądowego - pomiary prądu bezkontaktowego

Zarządzanie energią domową

Urządzenie zapewnia właścicielom domów intuicyjny sposób monitorowania i optymalizacji zużycia energii. Oferując wgląd w czasie rzeczywistym w zużycie energii przez poszczególne urządzenia lub całe obwody, urządzenie pomaga użytkownikom identyfikować urządzenia o dużym zużyciu energii i dostosowywać swoje nawyki w celu zmniejszenia kosztów energii. Na przykład monitorowanie zużycia energii przez systemy grzewcze lub chłodzące może ujawnić możliwości wdrożenia bardziej wydajnych harmonogramów. Ponadto lokalne możliwości automatyzacji urządzenia pozwalają właścicielom domów tworzyć reguły, które automatycznie wyłączają niepotrzebne urządzenia w okresach szczytowego zużycia, zapewniając inteligentniejsze i bardziej wydajne zużycie energii bez uszczerbku dla wygody.

Optymalizacja kosztów dla firm

Przedsiębiorstwa i przestrzenie komercyjne czerpią duże korzyści z precyzji i elastyczności urządzenia. Zaprojektowane do śledzenia zużycia energii w trzech niezależnych obwodach, umożliwia właścicielom przedsiębiorstw monitorowanie konkretnych maszyn, działów lub procesów. Ten szczegółowy poziom śledzenia umożliwia dokładniejsze przydzielanie kosztów energii, pomagając identyfikować nieefektywności lub nadmierne zużycie energii. Dzięki szczegółowym danym o zużyciu łatwo dostępnym przedsiębiorstwa mogą planować usprawnienia operacyjne, zmniejszać koszty ogólne i zapewniać efektywność energetyczną w swoich obiektach.

Monitorowanie energii słonecznej

Urządzenie jest idealnym rozwiązaniem dla tych, którzy wykorzystują systemy fotowoltaiczne (PV) do pozyskiwania energii słonecznej. Monitorując zarówno produkcję, jak i zużycie energii, użytkownicy mogą upewnić się, że ich panele słoneczne działają z maksymalną wydajnością. Urządzenie pomaga użytkownikom śledzić zgodność między wytwarzaniem energii a jej zużyciem, umożliwiając im optymalizację wzorców zużycia w okresach wysokiej produkcji energii słonecznej. Na przykład właściciele domów mogą zaplanować zadania energochłonne, takie jak ładowanie pojazdu elektrycznego lub uruchamianie dużych urządzeń, w godzinach szczytu dziennego, aby zminimalizować zależność od sieci. Dla tych, którzy chcą zmaksymalizować swoją inwestycję w energię odnawialną, urządzenie zapewnia informacje potrzebne do wykorzystania każdego wata.
