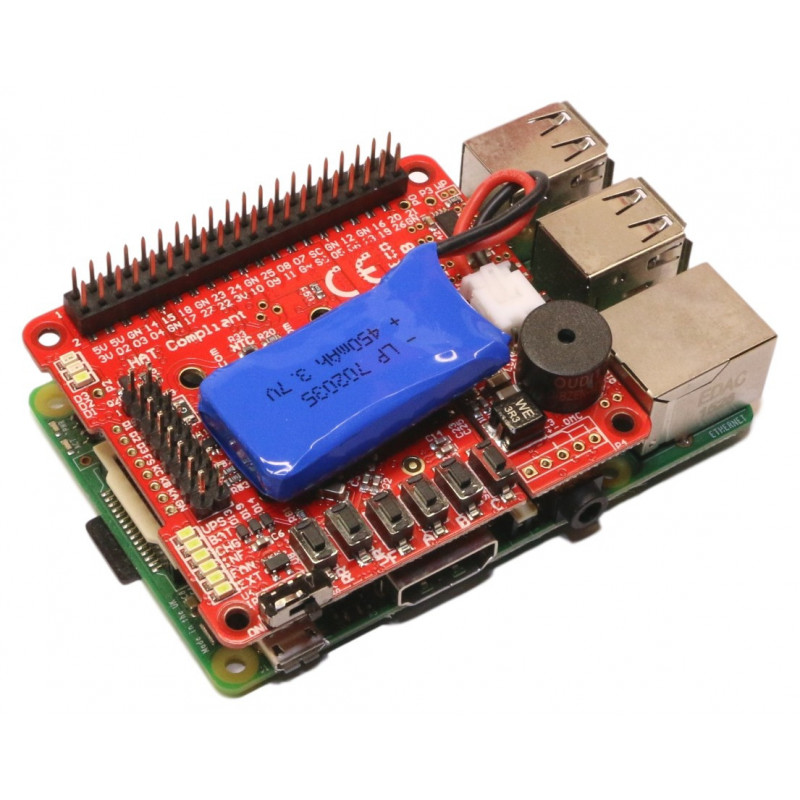

UPS PIco v3.0B Stack *PLUS* do Raspberry Pi 3 B

HAN00955

Nowy produkt

UPS PIco HV3.0B *PLUS* to zaawansowany moduł UPS dla
Raspberry Pi A+/B+/2B/3B

Więcej szczegółów

160,99 zł brutto

Dodaj do listy życzeń

Więcej informacji

UPS PIco HV3.0B HAT *Plus* 450 to zaawansowany inteligentny mobilny powerbank i bezprzerwowy zasilacz dla Raspberry Pi® A + / B + / 2/3 i ZERO / W, który dodaje wiele innowacyjnych funkcji zasilania / tworzenia kopii zapasowych i funkcji programistycznych do innowacyjnego mikrokomputera! Zasilacz UPS PIco HV3.0B HAT Plus 450 automatycznie wyłączy urządzenie Raspberry Pi® w razie awarii zasilania i może zostać ustawiony tak, aby automatycznie monitorować i ponownie uruchamiać urządzenie Raspberry Pi® po przywróceniu zasilania !Jeśli jest używany jako mobilny powerbank, jest wyposażony również w funkcję inteligentnego dostępu zewnętrznego (z funkcją bezpiecznego wyłączania plików) Przełącznik zasilania, który pozwala na bezpieczne włączanie / wyłączanie systemu w dowolnym momencie, bez obawy o uszkodzenie plików, ponieważ zawsze prawidłowo wyłącza się system przed odłączeniem akumulatora (utrzymuj akumulator podłączony do czasu wyłączenia systemu)!

Zasilacz UPS PIco HV3.0B HAT Plus 450 zapewnia prąd wyjściowy 5 V 3A na zasilaniu bateryjnym, zaprojektowany do użytku z najnowszymi modułami Raspberry Pi® 3, jak i wcześniejszymi wersjami!

UPS PIco HV3.0B HAT Plus 450 oferuje teraz 3 programowalne klawisze użytkownika, 3 osobne programowalne diody LED w różnych kolorach, obsługę wielu typów akumulatorów o dużej pojemności, przekaźnik bistabilny (Zero Power) skonfigurowany jako DPDT lub SPDT, jak również 3 x A / D 12-bitowe przetworniki z wstępnie regulowanymi odczytami do 5.2V. Jako również konwersja napięcia 10 V, 20 V i 30 V (w przypadku stosowania z płytkami PCB lub oddzielnymi rezystorami zewnętrznymi). Teraz z wieloma wbudowanymi czujnikami (prąd przychodzący, prąd wychodzący, temperatura, napięcie), interfejs 5V 1-wire, i wiele, wiele dodatkowych funkcji !!

UPS PIco HV3.0B HAT Plus 450 jest standardowo wyposażony w baterię LiPo o pojemności 450mAh 15C (zdolną do zasilania do 6,5A) specjalnie zaprojektowaną do bezpiecznego wyłączania przy zaniku zasilania. Dodatkowo można go łatwo rozbudować do rozszerzonej pojemności 1500mAh, 3000mAh, 4000mAh, 8000mAh, a nawet 12000mAh (na specjalne zamówienie), co pozwala na przedłużone korzystanie z Raspberry Pi przez ponad 24 godziny bez podłączonego zasilania!

Konstrukcja UPS PIco HV3.0B HAT Plus 450 obsługuje różne typy akumulatorów takie jak: LiPO, Li-Ion oraz LiFePO4. Szczególnie akumulatory LiFePO4 są przeznaczone do zastosowań, w których temperatura otoczenia jest bardziej ograniczona, ponieważ można je stosować do zasilania w zakresie od -10 stopni do +60 stopni. Ponadto LiFePO4 mają wyjątkowo długą żywotność ładowania / rozładowania, która może osiągnąć 2000 cykli lub 10 lat życia!

Dodatkowe cechy wersji PLUS

Moduł poisada dodatkowe wejście zasilania zewnętrznego; który posiada wdrożone śledzenie mocy (oparte na Voltage Proportional Charge Control - specjalnie zaprojektowane dla ogniw słonecznych); automatycznie dostosowują prąd ładowania akumulatora zgodnie z dostępnością zasilania od 100 mA do 800 mAh, aby wykorzystać całą dostępną energię z Panelu Słonecznego w przypadku użycia. Ta funkcja została specjalnie zaprojektowana do obsługi Raspberry Pi® Systems zasilanych panelem słonecznym, ponieważ dostosowuje prąd ładowania akumulatora do dostępnych warunków oświetleniowych, który są zmienne. Wejście zasilania zewnętrznego może być w przedziale od 7 V DC do 28 V DC !! Dzięki temu jest idealny do samochodów, ciężarówek, autobusów i innych zastosowań przemysłowych, w których napięcie jest zwykle wyższe niż 24 V prądu stałego. Wejście zasilania zewnętrznego jest wyposażone w zabezpieczenie nadprądowe, zabezpieczenie przed nadmiernym napięciem, ochronę przed wyładowaniami elektrostatycznymi, jak również w ochronę przed odwrotną polaryzacją z zerem, chroniąc system Raspberry Pi® przed niewłaściwym użytkowaniem, ale także oferuje, ze względu na zerowy spadek napięcia, użycie większości dostępnej energia z Panelu Słonecznego.

Zasilacz UPS PIco HV3.0B HAT Plus 450 i akumulaotr jest zasilany za pośrednictwem wtyków GPIO na Raspberry Pi® odpowiednim inteligentnym układem zasilania, dlatego nie jest wymagane żadne dodatkowe okablowanie ani zasilanie (jeśli jest używany zasilacz Raspberry Pi® PSU 5V).

UPS PIco HV3.0B HAT Plus 450 nie wymaga zewnętrznego zasilania kablowego i mieści się w obudowie Raspberry Pi®, jest kompatybilny z większością przypadków. Jeżeli natomiast chcemy zasilacz z zewnętrznego źródła zasilania (7V-28VDC) przez dedykowane zaciski na PIco UPS, dostępne są również odpowiednie obudowy.

Ponadto, zasilanie przez dedykowane zaciki modułu, pozwala on ładować akumulator, nawet jeśli Raspberry Pi® nie jest zasilany. Dzięki temu funkcjonalność w połączeniu z Event Scheduler (harmonogramem) powoduje, że akumulator zawsze jest naładowany.

Zestawnie funkcji

Ogólne

  • zgodny z wymiarami HAT dla Raspberry Pi (wymiary HAT i EATROM HAT)
  • Plug and Play - Ultra prosta półautomatyczna instalacja za pośrednictwem GitHub
  • Standardowe interakcje z interakcjami z Raspberry Pi® oparte na demonom przy użyciu GPIO27 (Pin13) i GPIO22 (Pin15)
  • (Opcjonalnie) Wolny header GPIO (wszystkie GPIO są dostępne dla aplikacji użytkownika) interakcja z Raspberry Pi® opiera się na interfejsie I2C
  •  Prosta aplikacja do rozsyłania e-maili statusowych w oparciu o demony po zmianie statusu zasilania
  • Udoskonalone monitorowanie systemu i programowanie API
  •  Oznaczone J8 Raspberry Pi® GPIO Kołki do łatwego podłączenia kabli eksperymentalnych
  •  Standardowe złącze 40-pinowe THT (nie lutowane)
  •  (opcjonalnie) Zdalny bootloader do aktualizacji oprogramowania sprzętowego na żywo (HV3.0B)
  • Lokalny bootloader (standard) do aktualizacji oprogramowania układowego

Funkcje związane z zasilaniem

  • Inteligentny zasilacz bezprzerwowy (UPS)
  • Mobilny bank zasilania (rozruch bez konieczności podłączania kabal zasilacza)
  • Bezpieczne wyłączanie i uruchamianie plików na jednym przycisku
  • Przełącznik ON / OFF pojedynczego suwaka dla aplikacji zasilanych bateryjnie (mobilnych) pracujących bez przełączania zasilania (z funkcją wyłączania pliku przy WYŁĄCZONYM)
  • Możliwość lutowania zewnętrznego przełącznika WŁ. / WYŁ. (Gotowe pady do wlutowania)
  •  Zintegrowana bateria LiPO 450 mAh 15C (10-15 minut zasilania)• 5V 2.6A Power Backup (szczytowe wyjście 5V 3A)
  •  Nie jest wymagane dodatkowe zewnętrzne źródło zasilania. System monitoruje stan zasilania na GPI 5V, dlatego jest kompatybilny z 99,9% wszystkich istniejących przypadków
  • Możliwość podłączenia zewnętrznego źródła zasilania 7-28V DC
  •  Dodatkowe programowalne źródło zasilania 5 V z podtrzymaniem bateryjnym, dostępne dla aplikacji użytkownika również wtedy, gdy Raspberry Pi jest WYŁĄCZONE (5 V przy 750 mA) chronione przez PPTC BEZPIECZNIK i diodę przepływu prądu wstecznego, sterowane przez Użytkownika i RTC Scheduler.
  •  Sterowane przez użytkownika i RTC Scheduler, wyjście chronione 0,2A@3,3V (pochodzące od niezależnego i dedykowanego LDO)
