Miernik napięcia UNI-T UT118C

UNI-T UT118C to kompaktowy multimetr piórkowy True RMS przeznaczony do szybkich pomiarów napięcia, rezystancji, pojemności, częstotliwości oraz diagnostyki obwodów elektrycznych i elektronicznych. Smukła konstrukcja, ostra sonda pomiarowa, latarka oraz funkcje NCV/LIVE sprawiają, że miernik dobrze sprawdza się w rozdzielnicach, szafkach instalacyjnych, przy płytkach PCB oraz w trudno dostępnych miejscach.

Najważniejsze cechy

• True RMS - dokładniejszy pomiar napięcia AC także przy przebiegach niesinusoidalnych
• Wyświetlacz 6000 zliczeń - czytelny odczyt wartości pomiarowych
• Automatyczna zmiana zakresów - wygodna praca bez ręcznego dobierania zakresu
• Funkcja NCV/LIVE - bezkontaktowe wykrywanie napięcia oraz identyfikacja przewodu pod napięciem
• Pomiar napięcia AC/DC do 600 V - przydatny w instalacjach i serwisie
• Test ciągłości, rezystancji i diod - szybka diagnostyka połączeń i elementów elektronicznych
• Pomiar pojemności do 60 mF - obsługa dużego zakresu kondensatorów
• Pomiar częstotliwości i współczynnika wypełnienia - przydatny przy diagnostyce sygnałów
• Latarka i podświetlenie - wygodniejsza praca w ciemnych miejscach
• Funkcja HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu
• Automatyczne wyłączanie APO - oszczędzanie baterii po około 15 minutach bezczynności
• Alarm wysokiego napięcia - sygnalizacja przy napięciu od 30 V oraz czerwone podświetlenie przy wysokich wartościach
• Kategoria bezpieczeństwa CAT III 600 V / CAT IV 300 V - do pracy w instalacjach zgodnie z przeznaczeniem

Zastosowania

• diagnostyka instalacji elektrycznych
• sprawdzanie obecności napięcia
• identyfikacja przewodu fazowego
• pomiary napięcia AC/DC
• testowanie ciągłości przewodów i połączeń
• sprawdzanie diod
• pomiar rezystancji
• pomiar pojemności kondensatorów
• pomiar częstotliwości i współczynnika wypełnienia
• prace serwisowe, instalacyjne i warsztatowe
• elektronika, automatyka, utrzymanie ruchu i majsterkowanie

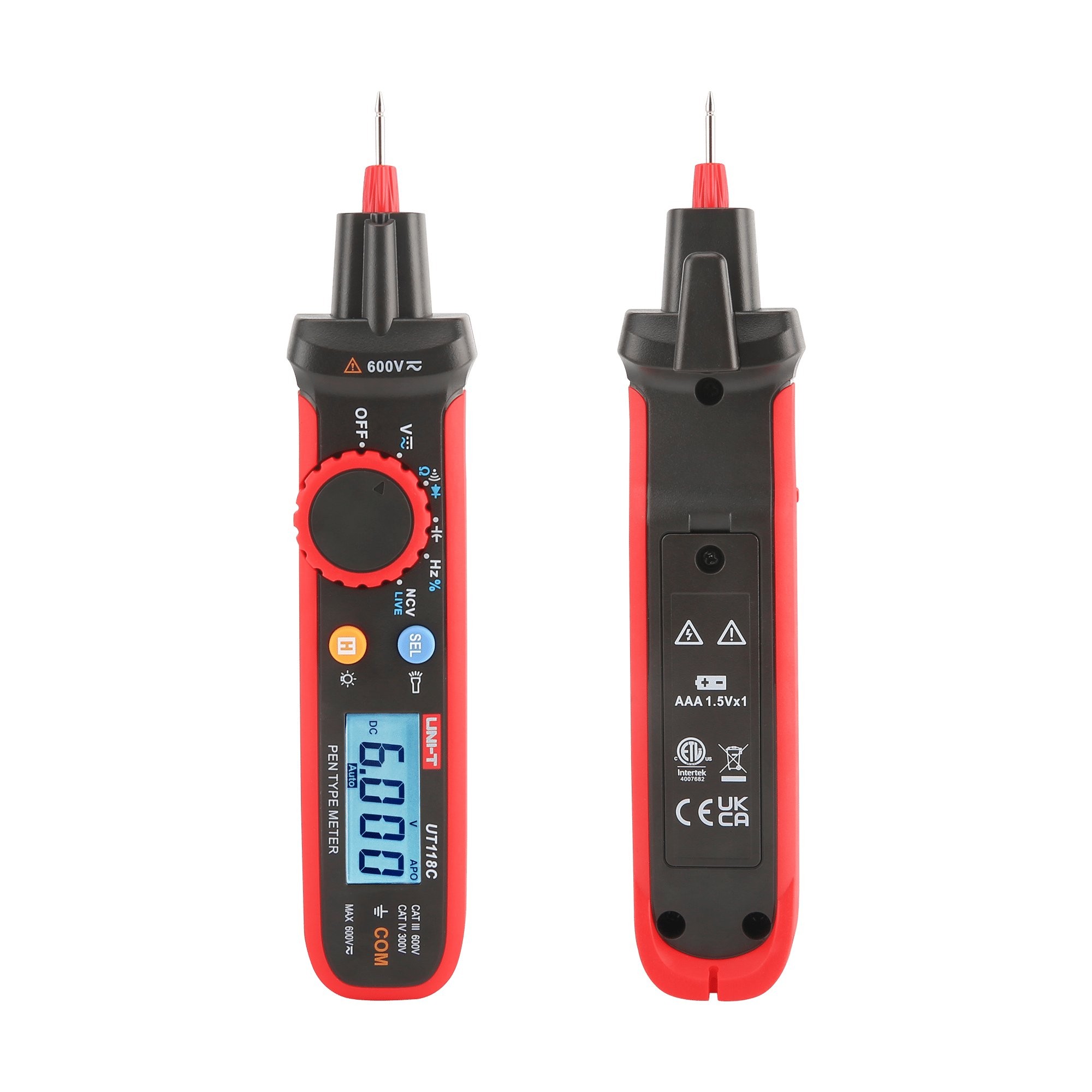

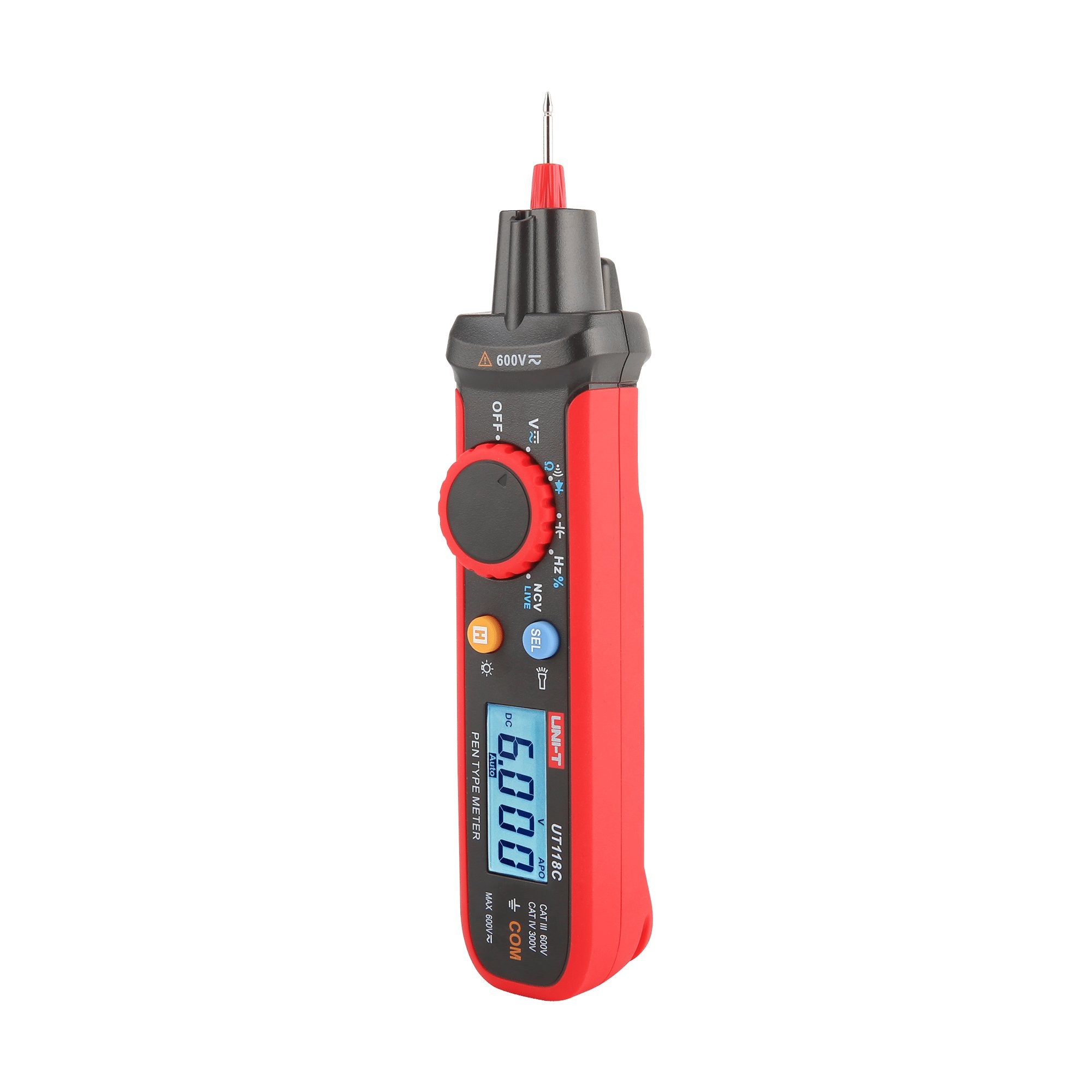

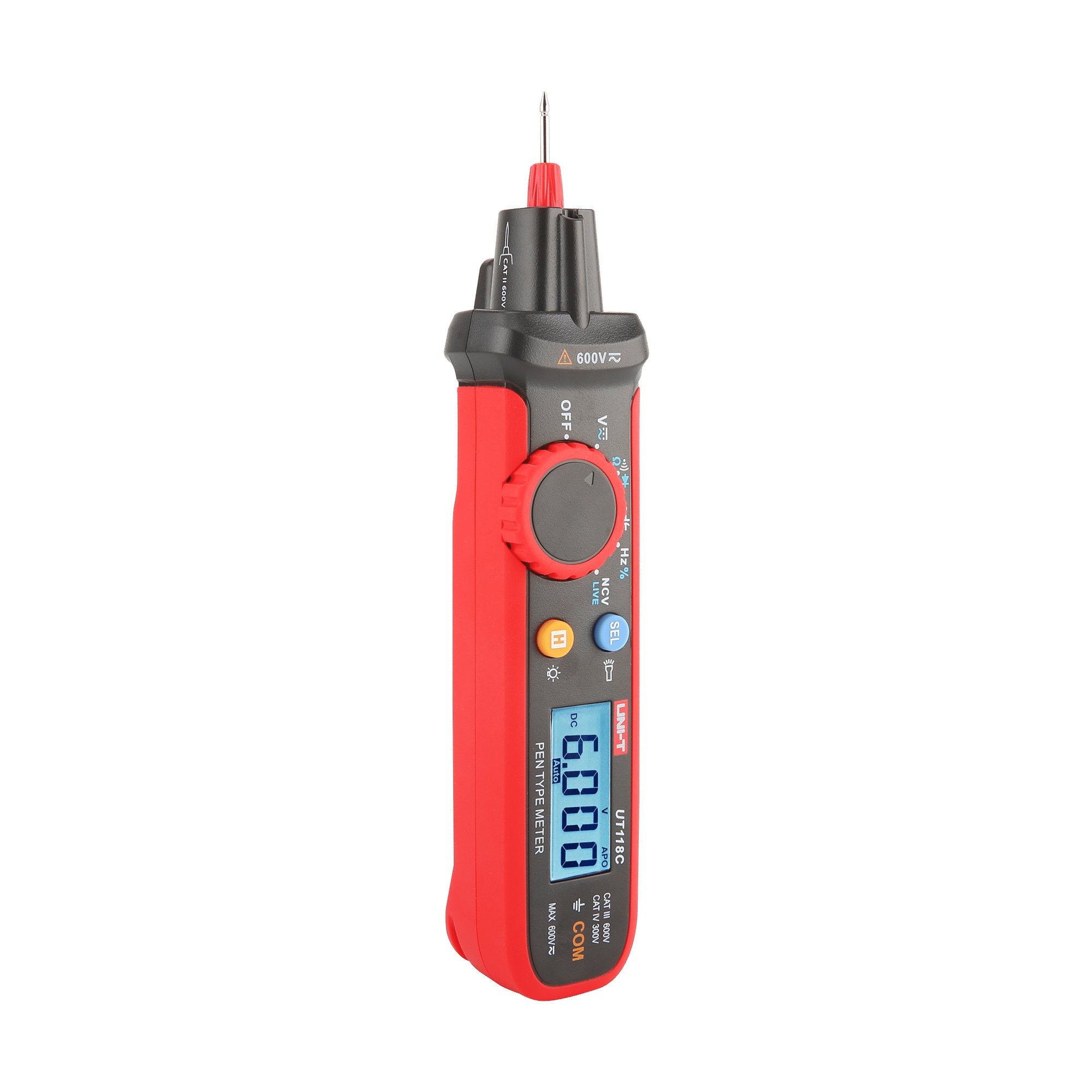

Kompaktowy multimetr piórkowy

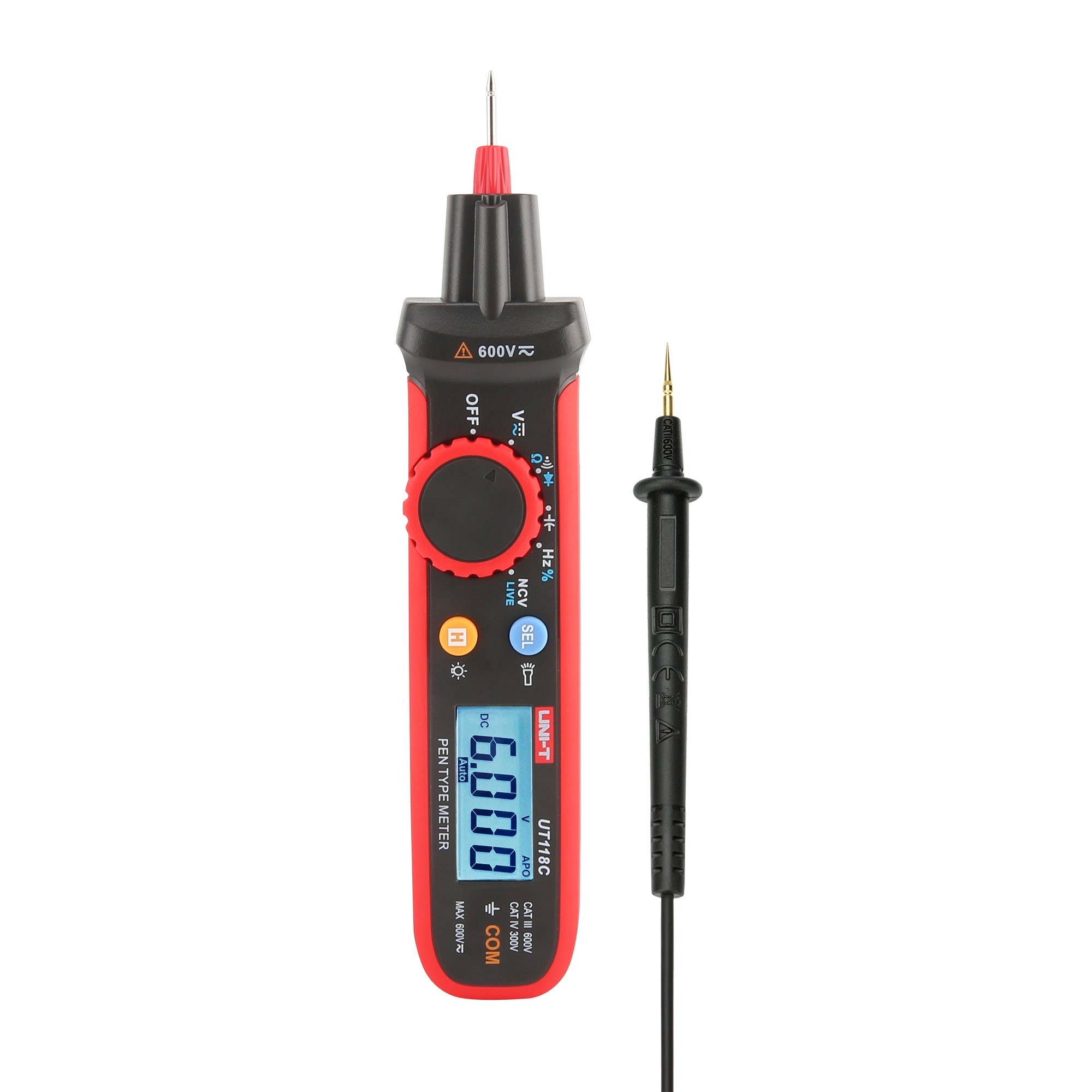

UNI-T UT118C ma smukłą, piórkową konstrukcję, dzięki czemu łatwiej pracować nim w miejscach, gdzie klasyczny multimetr z przewodami bywa mniej wygodny. Wbudowana sonda z ostrą końcówką pozwala precyzyjnie dotykać punktów pomiarowych, a dodatkowy przewód COM umożliwia wykonywanie typowych pomiarów elektrycznych.

Wygodna praca w ciemnych i ciasnych miejscach

Wbudowana latarka pomaga oświetlić punkt pomiaru, co jest szczególnie przydatne w rozdzielnicach, szafach elektrycznych, za urządzeniami i przy pracy w słabo oświetlonych miejscach. To jedna z tych funkcji, które nie wyglądają spektakularnie na papierze, ale w praktyce oszczędzają nerwy szybciej niż kawa po poniedziałkowym telefonie od klienta.

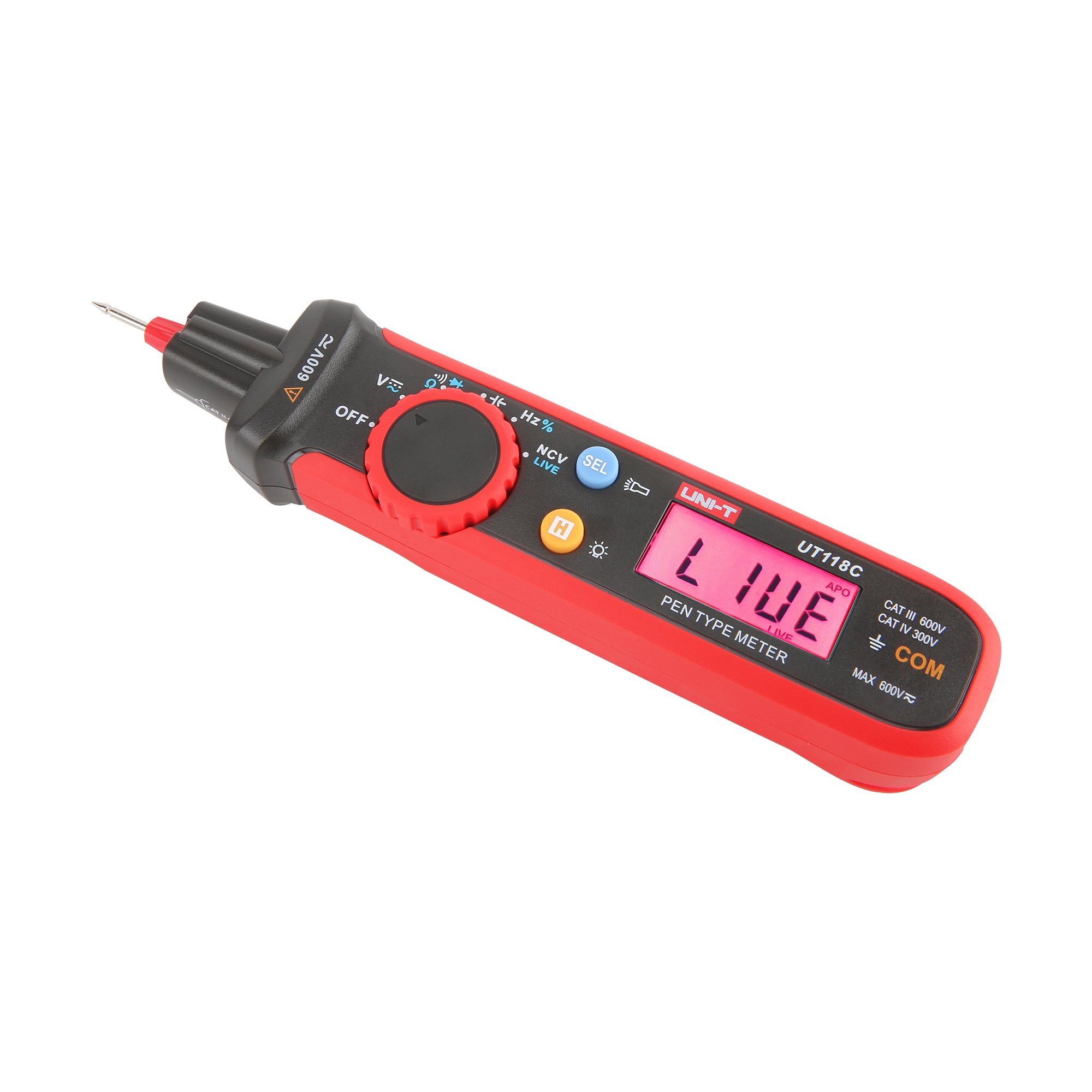

NCV i LIVE - szybka kontrola przewodu pod napięciem

Funkcja NCV umożliwia bezkontaktowe wykrywanie napięcia AC przez zbliżenie sondy do przewodu lub gniazda. Tryb LIVE pozwala zidentyfikować przewód pod napięciem po kontakcie sondy z badanym punktem. Funkcje te są pomocne przy szybkiej diagnostyce, ale nie zastępują pełnego pomiaru napięcia w sytuacjach wymagających jednoznacznego potwierdzenia bezpieczeństwa.

True RMS i automatyczna identyfikacja

Miernik obsługuje pomiar True RMS, dzięki czemu lepiej radzi sobie z pomiarem napięcia przemiennego w układach, gdzie przebieg może odbiegać od idealnej sinusoidy. W trybie automatycznej identyfikacji urządzenie może rozpoznawać pomiar ciągłości, rezystancji i diody, co przyspiesza podstawową diagnostykę obwodów.

Ochrona i bezpieczeństwo pomiarów

UNI-T UT118C posiada zabezpieczenie przed przeciążeniem oraz alarm wysokiego napięcia. Przy napięciu DC/AC od 30 V na wyświetlaczu pojawia się symbol ostrzegawczy, a przy wartości od 600 V podświetlenie świeci na czerwono. Miernik jest przeznaczony do pracy wewnątrz pomieszczeń i spełnia kategorię bezpieczeństwa CAT III 600 V / CAT IV 300 V.

Funkcje pomiarowe

• pomiar napięcia DC
• pomiar napięcia AC True RMS
• pomiar rezystancji
• test ciągłości obwodu
• test diod
• pomiar pojemności
• pomiar częstotliwości
• pomiar współczynnika wypełnienia
• bezkontaktowe wykrywanie napięcia NCV
• identyfikacja przewodu pod napięciem LIVE
• automatyczna identyfikacja ciągłości, rezystancji i diody
• zatrzymanie wyniku HOLD
• alarm wysokiego napięcia
• automatyczne wyłączanie APO
• podświetlenie i latarka

ZESTAW

Parametry techniczne

• Model: UNI-T UT118C
• Typ produktu: multimetr piórkowy, miernik napięcia
• Wyświetlacz: 6000 zliczeń
• Zakres: automatyczny
• Pomiar True RMS: tak
• Wyświetlanie polaryzacji: automatyczne
• Wskazanie przekroczenia zakresu: OL
• Kategoria bezpieczeństwa: CAT III 600 V / CAT IV 300 V
• Stopień zanieczyszczenia: 2
• Odporność na upadek: 1 m

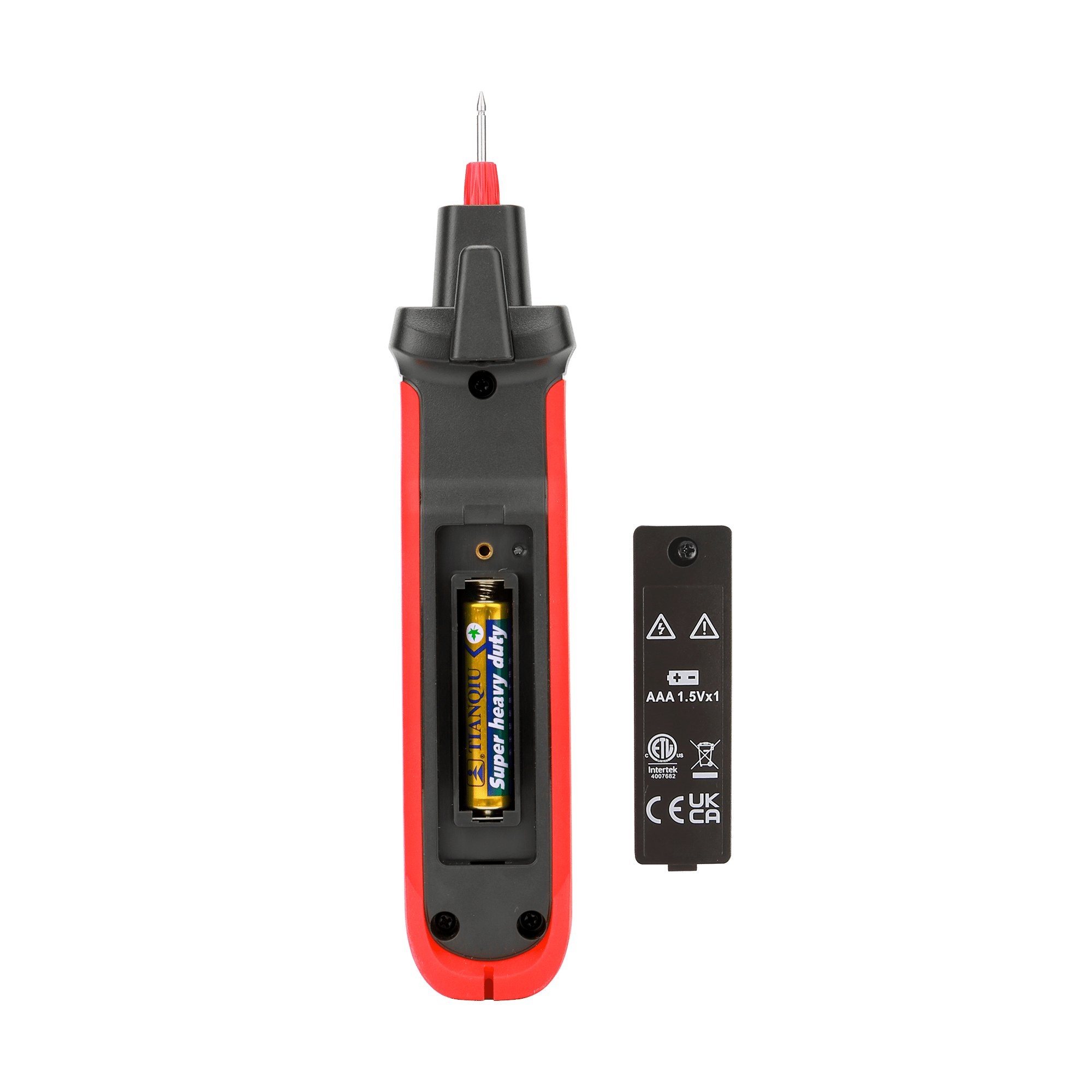

• Zasilanie: 1 x bateria AAA 1.5 V
• Wskaźnik niskiego poziomu baterii: około 1.2 V
• Automatyczne wyłączanie: po około 15 minutach
• Temperatura pracy: 0°C do 50°C
• Temperatura przechowywania: -10°C do 60°C
• Maksymalna wysokość pracy: do 2000 m
• Środowisko użytkowania: wewnątrz pomieszczeń
• Wymiary: 182.5 x 38.0 x 38.5 mm
• Waga miernika według instrukcji: około 120 g
• Rozmiar wyświetlacza według danych produktu: 36 x 15 mm

Zakresy pomiarowe

• Napięcie DC: 6.000 V / 60.00 V / 600.0 V ±(1.0%+3)
• Napięcie AC: 6.000 V / 60.00 V / 600.0 V ±(1.0%+4)
• Rezystancja: 600.0 Ohm / 6.000 kOhm / 60.00 kOhm / 600.0 kOhm ±(1.0%+3)
• Rezystancja: 6.000 MOhm ±(1.5%+5)
• Rezystancja: 60.00 MOhm ±(2.5%+5)
• Dioda: 6.000 V ±(0.5%+10)
• Pojemność: 600.0 nF / 6.000 uF / 60.00 uF / 600.0 uF ±(3.5%+8)
• Pojemność: 6.000 mF ±(5.0%+9)
• Pojemność: 60.00 mF ±(10.0%+9)
• Częstotliwość: 99.99 Hz / 999.9 Hz / 9.999 kHz / 99.99 kHz / 999.9 kHz ±(0.1%+5)
• Współczynnik wypełnienia: 0.1% do 99.9%
• NCV: 45 V do 600 V AC
• LIVE: powyżej 100 V AC

Dodatkowe informacje pomiarowe

• Impedancja wejściowa dla napięcia DC/AC: około 10 MOhm
• Pasmo pomiaru napięcia AC: 45 Hz do 400 Hz
• Zabezpieczenie przed przeciążeniem: 600 Vrms DC/AC
• Ciągłość obwodu: brzęczyk działa przy rezystancji do 10 Ohm
• Ciągłość obwodu: brzęczyk milczy przy rezystancji od 50 Ohm
• Zakres częstotliwości NCV/LIVE: 50 Hz do 60 Hz

Budowa urządzenia

• sonda z końcówką V
• nasadka sondy
• latarka
• osłona palców
• przełącznik obrotowy
• przyciski funkcyjne
• wyświetlacz LCD
• złącze COM
• uchwyt sondy testowej
• pokrywa baterii
• gniazdo przewodu testowego

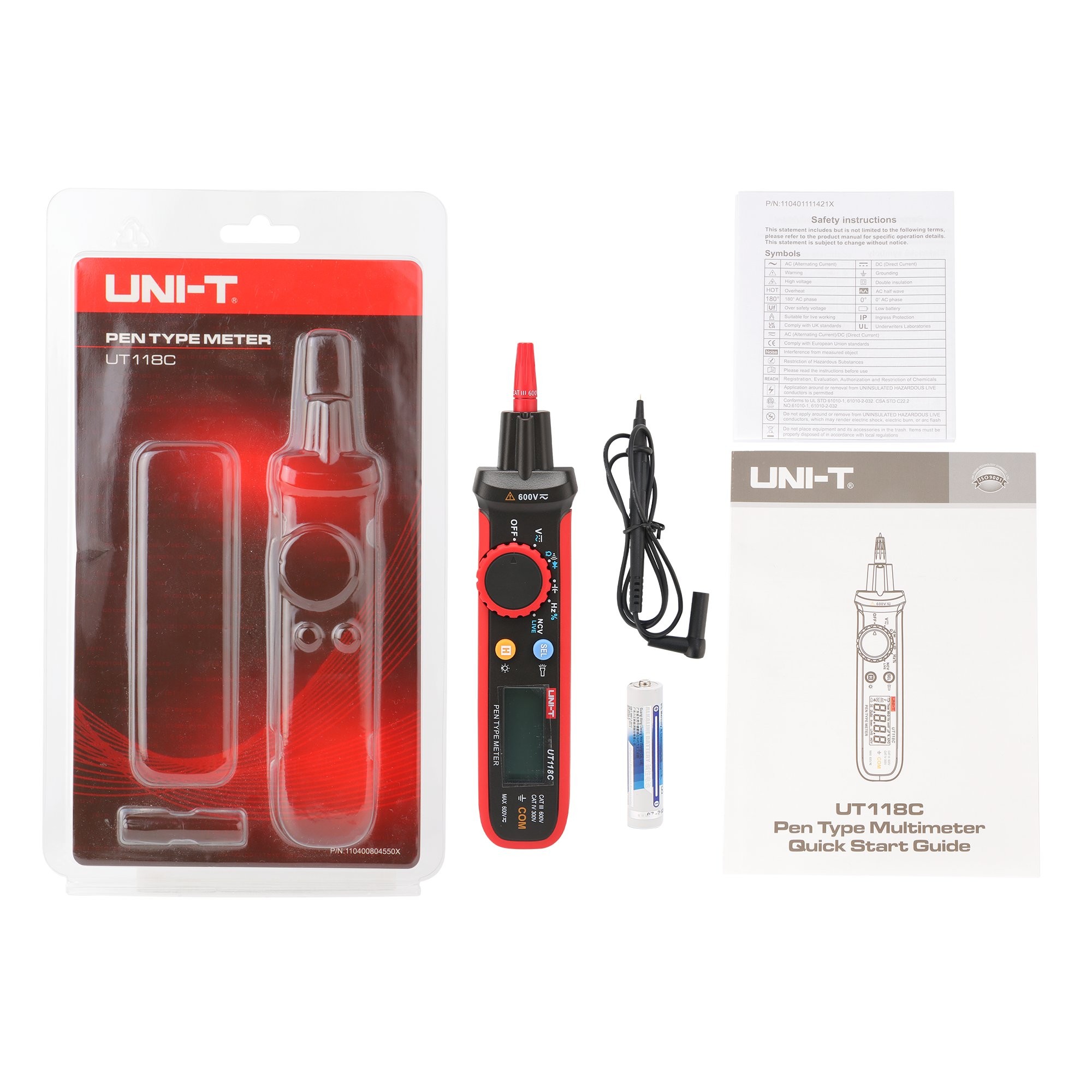

Zawartość zestawu

• multimetr piórkowy UNI-T UT118C
• przewód pomiarowy
• bateria AAA 1.5 V
• instrukcja obsługi

Ważne informacje użytkowe

• przed pomiarem należy sprawdzić stan miernika i przewodu pomiarowego
• przy pomiarach napięcia należy dobrać właściwy tryb pracy
• przed pomiarem rezystancji, diody, ciągłości lub pojemności należy odłączyć zasilanie obwodu
• przed pomiarem pojemności należy całkowicie rozładować kondensator
• funkcja NCV ma charakter pomocniczy i nie powinna być jedyną metodą potwierdzania braku napięcia
• po zakończeniu pomiarów należy odłączyć przewód pomiarowy od badanego obwodu
• przy niskim poziomie baterii należy ją wymienić, aby zachować dokładność pomiarów

Dlaczego warto

• kompaktowa forma ułatwia pracę w ciasnych miejscach
• True RMS zwiększa dokładność pomiarów napięcia AC
• NCV i LIVE przyspieszają diagnostykę instalacji
• latarka pomaga pracować w słabo oświetlonych punktach
• automatyczna zmiana zakresów upraszcza obsługę
• miernik obsługuje wiele typowych pomiarów serwisowych
• kategoria CAT III 600 V / CAT IV 300 V zwiększa bezpieczeństwo pracy zgodnie z przeznaczeniem
• dobry wybór dla elektryka, instalatora, serwisanta, elektronika i majsterkowicza
